		PTC线性热敏电阻

PTC线性热敏电阻
特点

LPTC线性热敏电阻的阻值随温度升高而增大，呈直线变化，线性好，与PTC高分子陶瓷合成的热敏电阻相比，线性好，无需采取线性补偿措施使电路设计简化。

①、什么叫温度系数
答:温度系数是指线性热敏电阻随温度的升，降相应的阻值高，低变化率。例:常温(25度)1K 300OPPM的热敏电阻，每温度变化1度，阻值变化0.3%,当温度由25度升至105度时，阻值由lK变为lK X(l+0.3%X(l05-25))=1.240K。温度系数越大，阻值变化率也大。

阻值变化率除了由厂家生产时由温度系数决定，用户在电路设计时也可以增大集成放大器的增益，增大变化率(PPM);用普通电阻与热敏电阻串、并联，可降底变化率 (PPM)。

②、什么叫正温度线性热敏电阻?
答:普遍热敏电阻部存在阻、温的非线性变化，需要设计线性补偿电路。本产品能在-40度-250度区域内保持阻、温的线性变化，从而简化电路。目前，普遍的PTC正温度热敏电阻的阻温特性是突变性的，线性区域很窄，通常用于电路的过流保护，不用于温度检测，温度补偿电路。本产品正好补充了这万面的应用领域。

③、设计、试用该产品时还有什么万便之处?
答:同一档温度系数的热敏电阻可以串、并使用，其阻温特性不变，例:lK 2OOOPPM，可串联成2K 2O0OPPM或并联成500Ω 20OOPPM，给电路实验提供万便，可以获得最佳数据，便于订单，批量生产。

应用范围
1. 汽车工业温度检测及控制
2. 家用电器的温度检测及控制
3. 精密电路和晶振器温度补偿
4. 微马达调速控制
5. 医疗器械温度检测及控制制

■产品特点

PTC线性正温度系数热敏电阻采用PTC材料，物理工艺制成，具有优越的稳定性、复线性，重复百万次，特性曲线不变。阻值随温度升高而增大，呈直线变化，线性好，与PTC高分子陶瓷合成的热敏电阻相比，线性好，无需采取线性补偿措施使电路设计简化。并且阻值一致性好，互换性强，外形、规格保准化。温度感应速度快，空气介质中为1-2秒，灵敏度高。体积小、结构坚固、外形标准化，适宜印刷线路板的自动化安装。

■ 应用范围

广泛用于通讯、汽车、仪表、计算机、家电等行业的温度控制、温度测量，温度补偿。普遍的PTC正温度热敏电阻的阻温特性是突变性的，线性区域很窄，通常用于电路的过流保护，不用于温度检测，温度补偿电路。本产品正好补充了这方面的应用领域。

贴片线性PTC产品结构及外形尺寸

封装类型	L（长）	W（宽）	T（厚）	M（端头宽）
0603（1608）	0.063±.006（1.6±0.15）	0.031±.006（0.8±0.15）	0.037max（0.95max）	0.004min（0.10min）
0805（2012）	0.08±.008（2.0±0.20）	0.05±.008（1.25±0.2）	0.05max（1.25max）	0.006min（0.15min）
1206（3216）	0.126±.008（3.2±0.20）	0.063±.008（1.6±0.20）	0.063max（1.60max）	0.008min（0.20min）

规格型号	阻值范围	阻值精度	额定功耗	极限电压	温度系数
规格型号	（Ω）at25℃	阻值精度	（W）	V	PPM/℃
0603（1608）	100Ω-5KΩ	±1% ±3% ±5%	1/16	50	1000-3000
0805（2012）	100Ω-5KΩ		1/10	50
1206（3216）	100Ω-5KΩ		1/4	150

　■具体规格型号

规格型号	阻值范围	阻值精度	额定功耗	极限电压	温度系数
规格型号	（Ω）at25℃	阻值精度	（W）	V	PPM/℃
CMZ-1206-202□2000□	2000	±1% ±3% ±5%	1/4	50	2000
CMZ-0603-101□2000□	100	±1% ±3% ±5%	1/16	50	2000

我公司生产的线性热敏电阻分为两个系列，一种是单晶硅的线性PTC热敏电阻WMZ58A系列，特点是温度系数大可达到7000PPM每度，可以替代NXP的KTY系列热敏电阻，和RTI公司的DS系列。

另一种为陶瓷基体线性热敏电阻，可替代KOA公司 LT1/4C,LT1/6C,LP1/8C，特点是体积小温度系数可调，具有(1Ω―50KΩ）的阻值范围温度系数宽（1000PPM―5000PPM)价格低廉。

下面我们先介绍WMZ58A系列

常用玻封线性热敏电阻WMZ58A规格：可替代NXP(PHILIPS) KTY81,KTY82,KTY83,KTY84,KTY85，和RTI公司的DS系列。

外形尺寸(单位:mm)

特点

1. WMZ58A 线性热敏电阻玻璃封装系列产品为轴向引线玻璃封装型
2. 主体基质材料是半导体硅单晶，又称硅热敏电阻(Silicon PTC Thermistors)
3. 电阻值随温度增加呈线性上升，又称线性正温度系数热敏电阻器或LPTC热敏电阻
4. 耗散系数：2.5~5mW/℃
5. 最大工作电流：Iopr=1.0mA
6. 稳定性：年变化率≤0.01℃/年
7. 温度系数：α25/50≥0.7%/℃,即α25/50≥7000PPM
8. 额定功率：50mW
9. 使用温度范围：-50~+150℃
10.精度高1%,2%,3%,5%
11.体积小、结构坚固、便于自动化安装
12.玻璃封装，可在高温和高湿等恶劣环境下使用

规格型号	阻值（Ω）at25℃		精度	额定电流	最大电流	资料下载
	Min	Max		Itype	I_max
	Min	Max		(mA)	_(mA)
WMZ58A-83-200	200		±1%~±5%	5	8
WMZ58A-83-200	500		±1%~±5%	5	8
WMZ58A-83-600	600		±1%~±5%	5	8
WMZ58A-83-1400	1400		±1%~±5%	5	8
WMZ58A-83-1600	1600		±1%~±5%	5	8
WMZ58A-83-2000	2000		±1%~±5%	5	8
WMZ58A-83-3000	3000		±5%	5	8
WMZ58A-83-110	990	1010	±1%	5	8	下载
WMZ58A-83-120	980	1020	±1%	5	8	下载
WMZ58A-83-121	980	1000	±1%	5	8	下载
WMZ58A-83-122	1000	1020	±1%	5	8	下载
WMZ58A-83-150	950	1050	±5%	5	8	下载
WMZ58A-83-151	950	1000	±2.5%	5	8	下载
WMZ58A-83-152	1000	1050	±2.5%	5	8	下载
WMZ58A-81-210	1980	2020	±1%	5	8	下载
WMZ58A-81-220	1960	2040	±2%	5	8	下载
WMZ58A-81-221	1960	2000	1%	5	8	下载
WMZ58A-81-222	2000	2040	±1%	5	8	下载
WMZ58A-81-250	1900	2100	±5%	5	8	下载
WMZ58A-81-251	1900	2000	±2.5%	5	8	下载
WMZ58A-83-252	2000	2100	±2.5%	5	8	下载
WMZ58A-84-130	970(at100℃)	1030(at100℃)	R100=±3%	5	8		主要用于电机保护	下载
WMZ58A-84-150	950(at100℃)	1050(at100℃)	R100=±5%	5	8			下载
WMZ58A-84-151	950(at100℃)	1000(at100℃)	R100=±2.5%	5	8			下载
WMZ58A-84-152	975(at100℃)	1025(at100℃)	R100=±2.5%	5	8			下载
KTY8系列温度传感器	/	/	/	/	/	/	主要用于电机保护	下载

常用PTC线性热敏电阻WMZ58B系列

一、WMZ58B线性PTC热敏电阻简介
　　LPTC线性热敏电阻的阻值随温度升高而增大，呈直线变化，线性好，与PTC高分子陶瓷合成的热敏电阻相比，线性好，无需采取线性补偿措施使电路设计简化。LPTC线性PTC热敏电阻广泛用于通讯、汽车、仪表、计算机、家电等行业的温度控制、温度测量、温度补偿。使用环境在－40度—— +250度时，其特性不变。

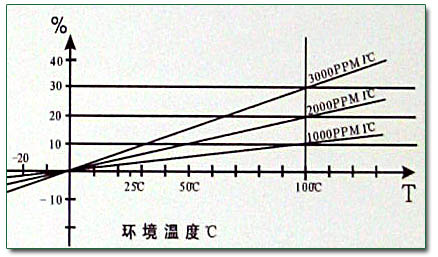

二、阻——温图线

WMZ58B参数介绍

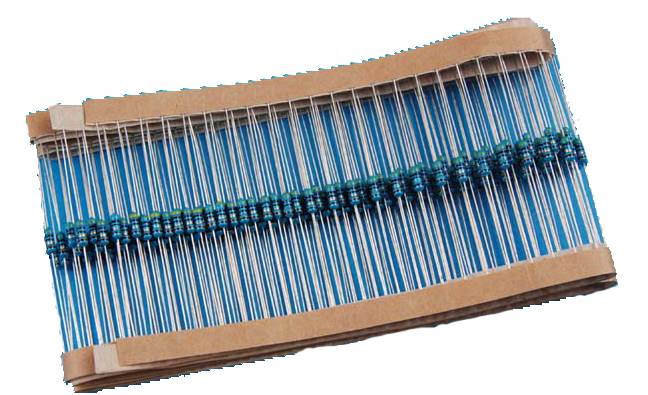

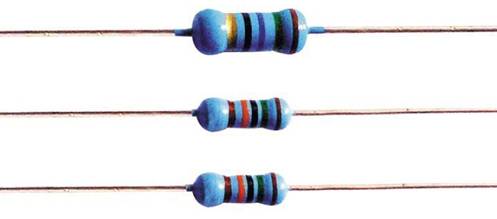

WMZ58B型号规格可替代KOA公司 LT1/4C,LT1/6C,LP1/8C

规格型号	阻值	精度	温度系数	封装	替代进口型号	资料下载
规格型号	（Ω）at25℃	R25	温度系数	封装	替代进口型号	资料下载
WMZ58B-6R5□-4000	6.5	0.1%,1%,3%,5%	4000	1/4W*
WMZ58B-10□-4500	10		4500	1/4W*
WMZ58B-13R6□-4000	13.6		4000	1/4W*
WMZ58B-55.36R□-3900	50 at 0℃		3900	1/6W*	可替代Cu50	点击下载
WMZ58B-55.36R□-3900	55.36 at 25℃		3900	1/6W*	可替代Cu50	点击下载
WMZ58B-95□-2000	95		2000PPM	1/4W*
WMZ58B-100□-2000	100		2000PPM	1/4W*
WMZ58B-100□-4000	100		4000PPM	1/6W*		点击下载
WMZ58B-105□-2000	105		2000PPM	1/4W*		点击下载
WMZ58B-109.73□-3900	100 at 0℃		3900PPM	1/6W*	可替代PT100	点击下载
WMZ58B-109.73□-3900	109.73 at 25℃		3900PPM	1/6W*	可替代PT100	点击下载
WMZ58B-145□-3900	145		3900PPM	1/4W*
WMZ58B-150□-4000	150		4000PPM	1/6W*		点击下载
WMZ58B-185□-2000	185		2000PPM	1/4W*
WMZ58B-190□-1500	190		1500PPM	1/4W*
WMZ58B-195□-1500	195		1500PPM	1/4W*
WMZ58B-197□-2000	197		2000PPM	1/4W*
WMZ58B-200□-2800	200		2800PPM	1/4W*		点击下载
WMZ58B-270□-2800	270		2800PPM	1/4W*
WMZ58B-365□-2400	365		2400PPM	1/6W*		点击下载
WMZ58B-390□-1500	390		1500PPM	1/4W*
WMZ58B-390□-2400	390		2400PPM	1/6W*
WMZ58B-390□-3000	390		3000PPM	1/6W*
WMZ58B-395□-2400	395		2400PPM	1/4W*
WMZ58B-400□-3500	400		3500PPM	1/4W*
WMZ58B-820□-4500	820		4500PPM	1/6W*
WMZ58B-1100□-3900	1000 at 0℃		3900PPM	1/6W*	可替代PT1000	点击下载
WMZ58B-1100□-3900	1100 at 25℃		3900PPM	1/6W*	可替代PT1000	点击下载
WMZ58B-1000□-2000	1000		2000PPM	1/4W*
WMZ58B-1000□-3000	1000		3000PPM	1/6W*		点击下载
WMZ58B-1000□-3600	1000		3600PPM	1/6W*		点击下载
WMZ58B-2000□-3000	2000		3000PPM	1/6W*		点击下载
WMZ58B-2000□-4500	2000		4500PPM	1/8W*		点击下载
WMZ58B-3000□-3000	3000		3000PPM	1/4W*		点击下载
WMZ58B-3000□-4000	3000		4000PPM	1/8W*
WMZ58B-3600□-1500	3600		1500PPM	1/4W*
WMZ58B-5000□-3000	5000		3000PPM	1/6W*		点击下载
WMZ58B-10000□-2000	10000		2000PPM	1/6W*		点击下载
WMZ58B-10000□-3000	10000		3000PPM	1/6W*
WMZ58B-20000□-2000	20000		2000PPM	1/4W*		点击下载
WMZ58B-20000□-3000	20000		3000PPM	1/4W
WMZ58B-50000□-2000	50000		2000PPM	1/4W*		点击下载

注：1/4W* *表示为常用规格，不带*标志的为非标准规格一般需要定做。

LPTC 线性热敏电阻在电路中的应用

一、温度补偿电路

一、温度——电压转换电路

三、常用LPTC电路方框图
