MFS1系列NTC温度传感器  NTC温度传感器常用传感器外形

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,华巨电子依托在热敏电阻领域的技术优势,生产出性能稳定,价格合理的温度传感器产品,产品广泛应用于军事、医疗,人体生命、工业自动化,汽车,安防消防,家电,通讯等各种需要测温或者过热保护的领域和场合。

    ntc温度传感器通常由2或3种金属氧化物组成, 混合在类似流行的粘土中, 并在高温炉内锻烧成致密的烧结陶瓷。氧连结金属往往会提供自由电子。陶瓷通常是极好的绝缘体。但只有在理论上,当温度接近绝对零度时,热敏电阻型陶瓷才是这种情况。但是,当温度增加至较常见的范围时,热激发会抛出越来越多的自由电子。随着许多电子载流通过陶瓷,有效阻值则降低。电阻随温度的变化极为灵敏。典型变化为每摄氏度减少(-)7[%]至3[%]。这时适合宽温度范围内使用的任何传感器来说是最灵敏的。额定室温电阻取决于基本材料的电阻率,大小和几何形状,以及电极的接触面积。厚而窄的热敏电阻具有相对高的电阻,而形状是薄而宽的则具有较低电阻。实际尺寸也十分灵活,它们可小至.010英寸或很小的直径。最大尺寸几乎没有限制,但通常适用半英寸以下。
温度传感器的结构:

NTC热敏电阻、探头组(合)件.一种用热敏电阻外壳,延长引线,有时还用了一个接头组合而成的成品热敏电阻组(合)件。

结构
一般由NTC热敏电阻、探头(金属壳或塑胶壳等,延长引线,及金属端子或连端器组成
.原理
利用NTC热敏电阻在一定的测量功率下,电阻值随着温度上升而迅速下降。利用这一特性, 可将NTC热敏电阻通过测量其电阻值来确定相应的温度,从而达到检测和控制温度的目的。
应用
● 空调,冰箱,冷柜,热水器,饮水机,暖风机,洗碗机,消毒柜,洗衣机,烘干机等家电设备上.
● 汽车空调,水温传感器,进气温度传感器,发动机
● 开关电源,UPS不间断电源,变频器,电锅炉等
● 智能马桶,电热毯等
特点:

● 灵敏度高,响应速度快
● 阻值和B值精度高,一致性互换性好
● 采用双层包封工艺,具有良好的绝缘密封性和抗机械碰撞,抗弯折能力
● 结构简单灵活,可根据客户不同设秆要求定制.

CWF系列温度传感器

MFS1热敏电阻温度传感器

mfs2热敏电阻温度传感器

MFS3热敏电阻温度传感器

mfs4热敏电阻温度传感器

CWF系列NTC温度传感器系列

MFS1环氧包封类/注塑系列 MFS2套管系列 MFS3播片引出系列 MFS4压接端子系列
mfs5热敏电阻温度传感器

MFS6热敏电阻温度传感器

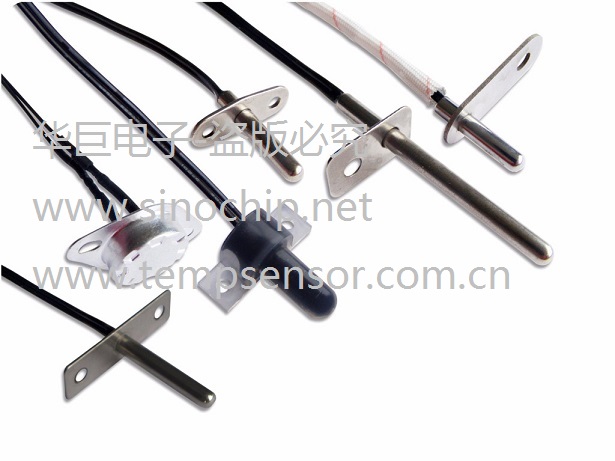

mfs7 NTC热敏电阻温度传感器

MFS8 NTC热敏电阻温度传感器

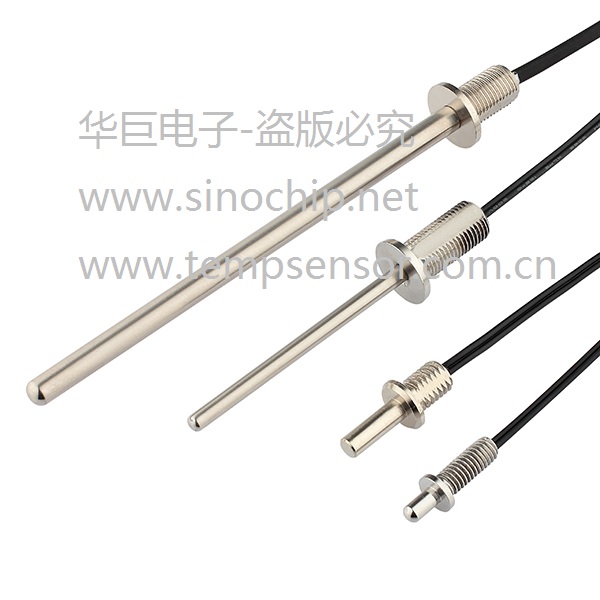

MFS9 NTC热敏电阻温度传感器

MFS5表面贴装系列 MFS6子弹头系列 MFS7法兰系列 MFS8帽壳系列 MFS9带螺纹系列

MFS10 NTC热敏电阻温度传感器

电机测温NTC温度传感器

MFYS1医疗器械用NTC温度传感器

MFYS2医疗器械用NTC温度传感器

MFYS3医疗器械用NTC温度传感器

MFS10管卡系列 电机用NTC温度传感器系列 MFYS1医用NTC温度传感器 MFYS2医用NTC温度传感器 MFYS3医用NTC温度传感器

MFYS4医疗器械用NTC温度传感器

MFYS5医疗器械用NTC温度传感器

MFYS6医疗器械用NTC温度传感器

MFYS7医疗器械用NTC温度传感器

MFYS8医疗器械用NTC温度传感器

MFYS4医用NTC温度传感器 MFYS5医用NTC温度传感器 MFYS6医用NTC温度传感器 MFYS7医用NTC温度传感器 MFYS8医用NTC温度传感器

MFYS9医疗器械用NTC温度传感器

MFYS5医疗器械用NTC温度传感器

MFYS10医疗器械用NTC温度传感器

MFYS10医疗器械用NTC温度传感器

MFYS9医用NTC温度传感器 MFYS5医用NTC温度传感器 MFYS10医用NTC温度传感器 MFYS11医用NTC温度传感器





用途:100℃环境表面贴装,电源风扇、电磁炉



    标称阻值1 R =10KΩ±5% B =3950K±1% 25℃ 25/50

标称阻值2 R =100KΩ±5% B =3990K±1% 25℃ 25/50

热时间常数 MAX.12sec

绝缘电压 1500V ,2sec AC

绝缘电阻 500V ≥500MΩ DC

工作温度 -30℃+105℃

抗潮湿能力 (40℃ 95%RH)×1000Hours

注:固定孔D可选φ3.4orφ3.7orφ4.0orφ4.2orφ4.4orφ4.75


    用途:200℃环境表面贴装,面包机、多仕炉



    标称阻值1 R =50KΩ±1% B =3950K±1% 25℃ 25/50

标称阻值2 R =100KΩ±1% B =3950K±1% 25℃ 25/50

热时间常数MAX.15sec

绝缘电压 1500V ,2sec AC

绝缘电阻 500V ≥500MΩ DC

工作温度 -20℃+200℃

抗潮湿能力 (40℃ 95%RH)×48Hours

注:固定孔D3.4orφ3.7orφ4.0orφ4.2orφ4.4orφ4.75

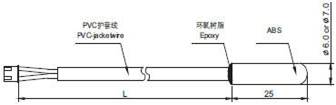

    用途:暖风机、空调、半导体冰箱、酒柜、环境温度测量



    标称阻值1 R =5KΩ±1% B =3470K±1% 25℃ 25/50

标称阻值2 R =10KΩ±1% B =3435K±1% 25℃ 25/85

热时间常数 MAX.15sec

绝缘电压 1500V ,2sec AC

绝缘电阻 500V ,≥500MΩ DC

工作温度 -20℃+100℃

抗潮湿能力 (40℃ 95%RH)×500Hours

注:环氧头包封尺寸可以根据用户实际需求确定

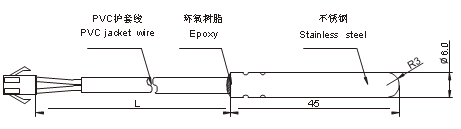

    用途:冰箱,冰柜,冷库,足浴盆



    标称阻值1 R =10KΩ±1% B =3435K±1% 25℃ 25/85

标称阻值2 R =16.9KΩ±2% B =3771K±2% -18℃ -18/25

热时间常数MAX.20sec

绝缘电压 1500V ,2sec AC

绝缘电阻 500V ,≥500MΩ DC

工作温度 -40℃+80℃

抗潮湿能力(40℃ 95%RH)×2000Hours


    用途:饮水机、足浴盆、空调



    标称阻值1 R =5KΩ±1% B =3470K±1% 25℃ 25/50

标称阻值2 R =10KΩ±1% B =3600K±1% 25℃ 25/50

标称阻值3 R =10KΩ±1% B =3435K±1% 25℃ 25/85

热时间常数MAX.18sec

绝缘电压 1500V ,2sec AC

绝缘电阻 500V ,≥500MΩ DC

工作温度 -40℃+105℃

抗潮湿能力(40℃ 95%RH)×1000Hours


    用途:空调



    标称阻值1 R =5KΩ±1% B =3470K±1% 25℃ 25/50

标称阻值2 R =10KΩ±1% B =3435K±1% 25℃ 25/85

热时间常数MAX.20sec

绝缘电压 1500V ,2sec AC

绝缘电阻 500V ,≥500MΩ DC

工作温度 -40℃+105℃

抗潮湿能力(40℃ 95%RH)×1000Hours

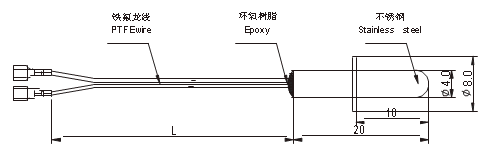

    用途:热水器、水壶



    标称阻值1 R =50KΩ±1% B =3950K±1% 25℃ 25/50

标称阻值2 R =100KΩ±1% B =3950K±1% 25℃ 25/50

热时间常数 MAX.20sec

绝缘电压 1500V ,2sec AC

绝缘电阻 500V ,≥500MΩ DC

工作温度 -40℃+105℃

抗潮湿能力 (40℃ 95%RH)×1000Hours


    用途:微波炉、多仕炉、电烤箱



    标称阻值1 R =100KΩ±1% B =3950K±1% 25℃ 25/50

标称阻值2 R =1KΩ±5% B =4537K±3% 200℃ 100/200

热时间常数MAX.15sec

绝缘电压 1500V ,2sec AC

绝缘电阻 500V ,≥500MΩ DC

工作温度 -30℃+250℃

抗潮湿能力(40℃ 95%RH)×48Hours

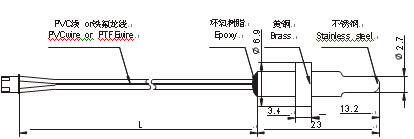

    用途:水壶、热水器



    标称阻值1 R =50KΩ±1% B =3950K±1% 25℃ 25/50

标称阻值2 R =3.3KΩ±2.5% B =3979K±2% 100℃ 0/100

热时间常数 MAX.7sec

绝缘电压 1000V ,2sec AC

绝缘电阻 500V ,≥500MΩ DC

工作温度 -40℃+125℃

抗潮湿能力 (40℃ 95%RH)×48Hours




    用途:水壶、热水器



标称阻值1 R =50KΩ±1% B =3950K±1%  25 ℃ 25/50
标称阻值2 R =100KΩ±1% B =3950K±1%  25 ℃ 25/50
热时间常数 MAX.7sec
绝缘电压 1000 V ,2sec AC
绝缘电阻 500 V , ≥500 MΩDC
工作温度 -40℃~+125℃
抗潮湿能力 (40℃ 95% RH)×48Hours




用途:  豆浆机,水箱





    标称阻值1    R25=50KΩ±1% B25/50=3950K±1%

标称阻值2     R25=23KΩ R86=2.028KΩ±5% B25/50=4200K±1%

热时间常数  MAX.20sec

绝缘电压      1800VAC,2sec

绝缘电阻      500VDC,≥500MΩ

工作温度     -40℃~+105℃

抗潮湿能力   (40℃ 95%RH)×1000Hours




   途:洗衣机



      标称阻值1 R70=8.514KΩ±5%     B0/100=3970K±2%
     标称阻值2 R60=3.243KΩ±5%     B25/60=3760K±2%
     热时间常数 MAX.13sec
     绝缘电压    3750VAC,2sec
     绝缘电阻  500VDC,≥500MΩ
     工作温度           -20℃~+150℃
     抗潮湿能力 (40℃ 95%RH)×1000Hours
     注:端子片可选规格:4.8×0.8mm,6.3×0.8mm; 不锈钢壳可选规格:φ5.8×φ9.8×φ12.4×30.5,φ7.5×φ9.8×φ12.4×30.5,φ9.8×φ12.4×30.5,φ9.8×φ14.4×30.5


    用途:油炸锅、烧烤叉



    标称阻值1 R25 ℃ =100KΩ±1%   B =3950K±1%  25/50

标称阻值2 R200 ℃ =1KΩ±2.5%  B =4537K±2%  100/200

热时间常数 MAX.10sec

绝缘电压 1500 V ,2sec  AC

绝缘电阻 500 V ≥500 MΩ DC

工作温度 -30℃~+250℃

抗潮湿能力 (40℃ 95% RH)×48Hours

注:可根据客户安装要求弯折
,




    用途:太阳能热水器等温度控制器



    标称阻值1 R25 ℃ =10KΩ±1% B =3950K±1% 25/50

标称阻值2 R25 ℃ =10KΩ±1% B =3470K±1% 25/50

热时间常数 MAX.20sec

绝缘电压 1500 V ,2sec AC

绝缘电阻 500 V ≥500 MΩ DC

工作温度 -40℃~+80℃

抗潮湿能力 (40℃ 95% RH)×2000Hours标称阻值1 R =50KΩ±1% B =3950K±1% 25℃ 25/50



    用途:水壶,咖啡壶



    标称阻值1 R25 ℃ =50KΩ±1% B =3950K±1% 25/50

标称阻值2 R25 ℃ =100KΩ±1% B =3950K±1% 25/50

热时间常数 MAX.20sec

绝缘电压 1500 V ,2sec AC

绝缘电阻 500 V ≥500 MΩ DC

工作温度 -40℃~+200℃

抗潮湿能力 (40℃ 95% RH)×48Hours标称阻值1 R25 ℃ =10KΩ±1% B =3950K±1% 25/50
