DJNTC系列电机测温NTC温度传感器 DJNTC系列电机测温NTC温度传感器

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,华巨电子依托在热敏电阻领域的技术优势,生产出性能稳定,价格合理的温度传感器产品,产品广泛应用于军事、医疗,人体生命、工业自动化,汽车,安防消防,家电,通讯等各种需要测温或者过热保护的领域和场合。

    ntc温度传感器通常由2或3种金属氧化物组成, 混合在类似流行的粘土中, 并在高温炉内锻烧成致密的烧结陶瓷。氧连结金属往往会提供自由电子。陶瓷通常是极好的绝缘体。但只有在理论上,当温度接近绝对零度时,热敏电阻型陶瓷才是这种情况。但是,当温度增加至较常见的范围时,热激发会抛出越来越多的自由电子。随着许多电子载流通过陶瓷,有效阻值则降低。电阻随温度的变化极为灵敏。典型变化为每摄氏度减少(-)7[%]至3[%]。这时适合宽温度范围内使用的任何传感器来说是最灵敏的。额定室温电阻取决于基本材料的电阻率,大小和几何形状,以及电极的接触面积。厚而窄的热敏电阻具有相对高的电阻,而形状是薄而宽的则具有较低电阻。实际尺寸也十分灵活,它们可小至.010英寸或很小的直径。最大尺寸几乎没有限制,但通常适用半英寸以下。
温度传感器的结构:

NTC热敏电阻、探头组(合)件.一种用热敏电阻外壳,延长引线,有时还用了一个接头组合而成的成品热敏电阻组(合)件。

结构
一般由NTC热敏电阻、探头(金属壳或塑胶壳等,延长引线,及金属端子或连端器组成
.原理
利用NTC热敏电阻在一定的测量功率下,电阻值随着温度上升而迅速下降。利用这一特性, 可将NTC热敏电阻通过测量其电阻值来确定相应的温度,从而达到检测和控制温度的目的。
应用
● 空调,冰箱,冷柜,热水器,饮水机,暖风机,洗碗机,消毒柜,洗衣机,烘干机等家电设备上.
● 汽车空调,水温传感器,进气温度传感器,发动机
● 开关电源,UPS不间断电源,变频器,电锅炉等
● 智能马桶,电热毯等
特点:

● 灵敏度高,响应速度快
● 阻值和B值精度高,一致性互换性好
● 采用双层包封工艺,具有良好的绝缘密封性和抗机械碰撞,抗弯折能力
● 结构简单灵活,可根据客户不同设秆要求定制.

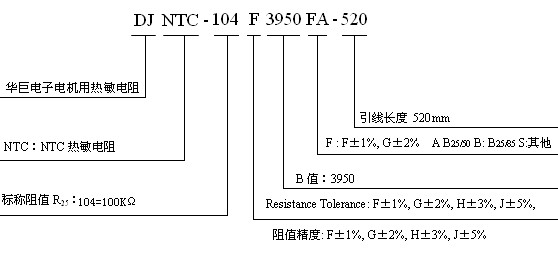

3.产品标志说明:


应用范围:用 途:电源/电机/ 散热器 使用温度范围:  -55℃~+250℃

外形尺寸:单位(mm)





型号

标称电阻值

B值

工作温度

R25 (KΩ)



精度

(25/50℃)(K)

B值

精度

(℃)

DJNTC-150T0.1791KF4060FX



R150=0.1791KΩ±1%

±1%



B25/150=4060

±1%

-40~250

DJNTC-125T0.3334KFF4037FX

R125=0.3334KΩ±1%

  B25/125=4037
DJNTC-100T0.6691KFF4037FX

R100=0.6691KΩ±1%

  B25/100=4012
DJNTC-150T0.8611KF4024FX

R150=0.8611KΩ±1%

  B25/150=4094
DJNTC-100T3.3000KF4024FX

R100=3.3KΩ±1%

  B25/100=4024
DJNTC-103F3950FA-S

10

  3950
DJNTC-203F3950FA-S

20

  3950
DJNTC-223F3750FA-S

22

  3750
DJNTC-223F4200FA-S

22

  4200
DJNTC-303F3850FA-S

30

  3850
DJNTC-303F3950FA-S

30

  3950
DJNTC-333F3950FA-S

33

  3950
DJNTC-473F3950FA-S

47

  3950
DJNTC-503F3950FA-S

50



3950


DJNTC-503F3990FA-S

50



3990


DJNTC-503F4050FA-S

50



4050


DJNTC-57.5KF3950FA-S

57.5



3950


DJNTC-58.3KF3950FA-S

58.3



3980


DJNTC-923F3950FA-S

92



3950


DJNTC-104F3400FA-S

100



3400


DJNTC-104F3900FA-S

100

  3900
DJNTC-104F3950FA-S

100



3950


DJNTC-104F3990FA-S

100

  3990
DJNTC-104F4050FA-S

100

  4050
DJNTC-104F4100FA-S

100



4100


DJNTC-104F4200FA-S

100

  4200
DJNTC-104F4360FA-S

100

  4360
DJNTC-104KF3460FA-S

104

  3460
DJNTC-105KF4220FA-S

105

  4200
DJNTC-107.1KF3460FA-S

107.1

  4220
DJNTC-154F3950FA-S

150



3950


DJNTC-154F4300FA-S

150

  4300
DJNTC-192KF3950FA-S

192

  3860
DJNTC-204F3500FA-S

200

  3500
DJNTC-204F3520FA-S

200

  3520
DJNTC-204F3570FA-S

200



3570


DJNTC-204F3899FA-S

200

  3899
DJNTC-204F4200FA-S

200

  4200
DJNTC-204F4400FA-S

200

  4400
DJNTC-234F4160FA-S

230



4160


DJNTC-234F4200FA-S

230

  4200
DJNTC-234F4240FB-S

230



4240(25/85℃)

DJNTC-234F4370FA-S

230

  4370
DJNTC-234F4537FS-S

230



4537(100/200℃)

DJNTC-231.4KF4537FX

231.4



4537(100/200℃)

DJNTC-238KF4200FA-S

238

  4200
DJNTC-254F3950FA-S 250   3950
DJNTC-455KF4120FA-S 455   4120
DJNTC-474F4370FA-S 470   4370
DJNTC-504F4050FA-S

500

  4050
DJNTC-504F4260FA-S

500



4260


DJNTC-504F4300FA-S

500



4300


DJNTC-524F4050FA-S

520

  4050
DJNTC-534F4080FA-S

530

  4080
DJNTC-533KF4090FA-S

533

  4090
DJNTC-544F4090FA-S

540

  4090
DJNTC-542KF4110FA-S

542

  4110
DJNTC-545KF4083FA-S

545

  4083
DJNTC-548KF4110FA-S

548

  4110
DJNTC-583KF4140FA-S

583

  4140
DJNTC-105F4200FA-S

1000



4200


DJNTC-105F4400FA-S

1000



4400


DJNTC-115F4230FA-S

1100



4230


DJNTC-135F4400FA-S

1300



4400


DJNTC-1.388MF4400FA-S

1388



4400


DJNTC-1.388MF4600FA-S

1388



4600


DJNTC-235F4500FA-S

2300



4500



DJNTC1-104F3950FA-S规格书及阻温特性表下载

DJNTC1-234F4537FX-B100/200-S规格书及阻温特性表下载
