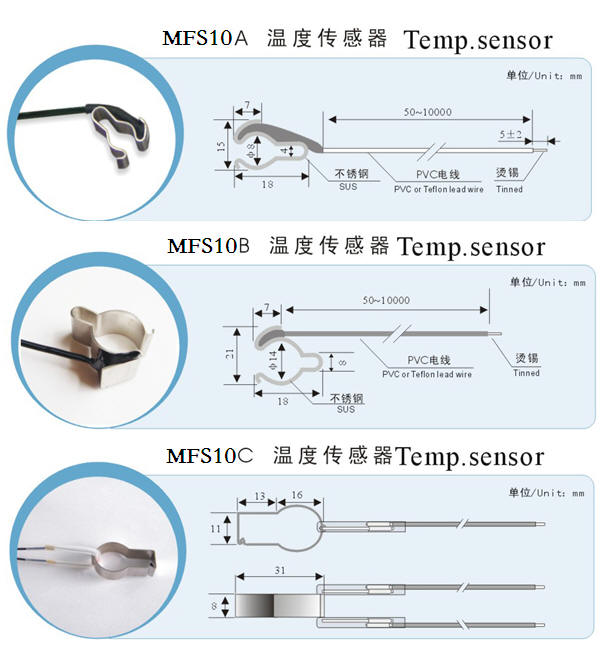

MFS10系列NTC温度传感器  MFS10系列NTC温度传感器

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,华巨电子依托在热敏电阻领域的技术优势,生产出性能稳定,价格合理的温度传感器产品,产品广泛应用于军事、医疗,人体生命、工业自动化,汽车,安防消防,家电,通讯等各种需要测温或者过热保护的领域和场合。

    ntc温度传感器通常由2或3种金属氧化物组成, 混合在类似流行的粘土中, 并在高温炉内锻烧成致密的烧结陶瓷。氧连结金属往往会提供自由电子。陶瓷通常是极好的绝缘体。但只有在理论上,当温度接近绝对零度时,热敏电阻型陶瓷才是这种情况。但是,当温度增加至较常见的范围时,热激发会抛出越来越多的自由电子。随着许多电子载流通过陶瓷,有效阻值则降低。电阻随温度的变化极为灵敏。典型变化为每摄氏度减少(-)7[%]至3[%]。这时适合宽温度范围内使用的任何传感器来说是最灵敏的。额定室温电阻取决于基本材料的电阻率,大小和几何形状,以及电极的接触面积。厚而窄的热敏电阻具有相对高的电阻,而形状是薄而宽的则具有较低电阻。实际尺寸也十分灵活,它们可小至.010英寸或很小的直径。最大尺寸几乎没有限制,但通常适用半英寸以下。
温度传感器的结构:

NTC热敏电阻、探头组(合)件.一种用热敏电阻外壳,延长引线,有时还用了一个接头组合而成的成品热敏电阻组(合)件。

结构
一般由NTC热敏电阻、探头(金属壳或塑胶壳等,延长引线,及金属端子或连端器组成
.原理
利用NTC热敏电阻在一定的测量功率下,电阻值随着温度上升而迅速下降。利用这一特性, 可将NTC热敏电阻通过测量其电阻值来确定相应的温度,从而达到检测和控制温度的目的。
应用
● 空调,冰箱,冷柜,热水器,饮水机,暖风机,洗碗机,消毒柜,洗衣机,烘干机等家电设备上.
● 汽车空调,水温传感器,进气温度传感器,发动机
● 开关电源,UPS不间断电源,变频器,电锅炉等
● 智能马桶,电热毯等
特点:

● 灵敏度高,响应速度快
● 阻值和B值精度高,一致性互换性好
● 采用双层包封工艺,具有良好的绝缘密封性和抗机械碰撞,抗弯折能力
● 结构简单灵活,可根据客户不同设秆要求定制.

3.产品标志说明:


①NTC温度传感器
②传感头封装形式及尺寸
  1-环氧包封类/注塑系列  2-铝壳、铜壳、不锈钢壳等套管系列封装   3-播片引出系列
  4-压接端子系列  5-表面贴装系列  6-子弹头系列  7-法兰系列  8-帽壳系列
  9-带螺纹系列
  10-管卡系列
③标称电阻值R25

  例:103=10×103 =10000Ω=10KΩ
④标称电阻值精度代号
  F:±1% G:±2% H:±3% J:±5%
⑤B值3380即B值为3380K
⑥标称B值精度代号
  F:±1% G:±2% H:±3%
⑦B值范围
 A:B25/50℃ B:B25/85℃

应用范围:用 途:电源/电机/ 散热器 使用温度范围:  -55℃~+125℃

点击链接:更多温度NTC温度传感器外形

6.主要技术参数



产品型号

标称电阻值

B值

耗散系数

热时间常数

工作温度

R25(KΩ)

A(25/50℃)K

(mW/℃)

(S)

(℃)

B(25/85℃)K

MFS1-102□3270A

1 3270A 对于1型封装≥2.0


对于2型封装≥4.0

对于1型封装≤15


对于2型封装≤70

-55~+125℃

如有特殊要求可以定做

MFS1-102□3950A

1 3950A

MFS1-202□3470A

2 3470A
MFS1-202□4000A 2 4000A

MFS1-202□3930A

2 3930A

MFS1-202□3483A

2 3483A

MFS1-2.252K□3935A

2.252 3935A

MFS1-2.55K□3740A

2.55 3740A
MFS1-302□3950A 3 3950A

MFS1-472□3470A

4.7 3470A
MFS1-472□3950A 4.7 3950A
MFS1-502□3950A 5 3270A

MFS1-502□3380A

5 3380A
MFS1-502□3470A 5 3470A
MFS1-502□3600A 5 3600A

MFS1-502□3950A

5 3950A

MFS1-682□3977A

6.8 3977A

MFS1-682□4200A

6.8 4200A

MFS1-802□3780A

8 3780A

MFS1-103□3270A

10 3270A

MFS1-103□3435B

10 3435B

MFS1-103□3470A

10 3470A

MFS1-103□3600A

10 3600A

MFS1-103□3950A

10 3950A

MFS1-103□3977B

10 3977B

MFS1-103□4100A

10 4100A

MFS1-153□3680A

15 3680A
MFS1-153□3950A 15 3950A

MFS1-153□4100A

15 4100A
MFS1-153□4150A 15 4150A

MFS1-203□3950A

20 3950A

MFS1-203□4150B

20 4150B
MFS1-203□4200A 20 4200A
MFS1-233□3950A 23 3950A
MFS1-233□4200A 23 4200A

MFS1-303□3899A

30 3899A

MFS1-303□3950A

30 3950A
MFS1-303□4200A 30 4200A

MFS1-40.27K□3900A

40.27 3900A

MFS1-40.27K□3979B

40.27 3979B
MFS1-403□3950A 40 3950A

MFS1-473□3950A

47 3950A

MFS1-473□3990A

47 3990A
MFS1-473□4150A 47 4150A

MFS1-49.12K□3979B

49.12 3979B

MFS1-503□3950A

50 3950A

MFS1-503□3990A

50 3990A

MFS1-503□4050A

50 4050A
MFS1-503□4150A 50 4150A

MFS1-104□3950A

100 3950A

MFS1-104□3990A

100 3990A

MFS1-104□4000A

100 400A

MFS1-104□4050A

100 4050A

MFS1-104□4150A

100 4150A

MFS1-104□4200A

100 4200A
MFS1-104□4250A 100 4250A
MFS1-104□4450A 100 4450A

MFS1-154□4370B

150 4370B
MFS1-154□4500A 150 4500A
MFS1-204□4250A 200 4250A

MFS1-474□4450A

470 4450A
MFS1-105□4700A 1000 4700A
MFS1-105□4730A 1000 4730A

注:
·第一方框填传感器封装形式代号及尺寸;第二方框填标称电阻值;第三方框填标称电阻值精度代号。·对于标称电阻值精度为±1%时,B值对应误差为±1%,其余B值误差均为±2%。
·除以上规格,我公司还可根据用户特殊要求供货。
·对于测温范围超过100℃的温度传感器,需特别说明,公司温度传感器最高可以做到250℃
