MFS1系列NTC温度传感器  CWF系列NTC温度传感器

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,华巨电子依托在热敏电阻领域的技术优势,生产出性能稳定,价格合理的温度传感器产品,产品广泛应用于军事、医疗,人体生命、工业自动化,汽车,安防消防,家电,通讯等各种需要测温或者过热保护的领域和场合。

    ntc温度传感器通常由2或3种金属氧化物组成, 混合在类似流行的粘土中, 并在高温炉内锻烧成致密的烧结陶瓷。氧连结金属往往会提供自由电子。陶瓷通常是极好的绝缘体。但只有在理论上,当温度接近绝对零度时,热敏电阻型陶瓷才是这种情况。但是,当温度增加至较常见的范围时,热激发会抛出越来越多的自由电子。随着许多电子载流通过陶瓷,有效阻值则降低。电阻随温度的变化极为灵敏。典型变化为每摄氏度减少(-)7[%]至3[%]。这时适合宽温度范围内使用的任何传感器来说是最灵敏的。额定室温电阻取决于基本材料的电阻率,大小和几何形状,以及电极的接触面积。厚而窄的热敏电阻具有相对高的电阻,而形状是薄而宽的则具有较低电阻。实际尺寸也十分灵活,它们可小至.010英寸或很小的直径。最大尺寸几乎没有限制,但通常适用半英寸以下。

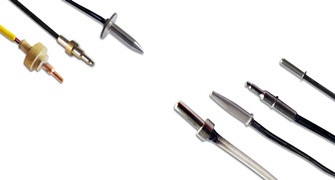

温度传感器的结构:

NTC热敏电阻、探头组(合)件.一种用热敏电阻外壳,延长引线,有时还用了一个接头组合而成的成品热敏电阻组(合)件。

结构
一般由NTC热敏电阻、探头(金属壳或塑胶壳等,延长引线,及金属端子或连端器组成
.原理
利用NTC热敏电阻在一定的测量功率下,电阻值随着温度上升而迅速下降。利用这一特性, 可将NTC热敏电阻通过测量其电阻值来确定相应的温度,从而达到检测和控制温度的目的。
应用
● 空调,冰箱,冷柜,热水器,饮水机,暖风机,洗碗机,消毒柜,洗衣机,烘干机等家电设备上.
● 汽车空调,水温传感器,进气温度传感器,发动机
● 开关电源,UPS不间断电源,变频器,电锅炉等
● 智能马桶,电热毯等
特点:

● 灵敏度高,响应速度快
● 阻值和B值精度高,一致性互换性好
● 采用双层包封工艺,具有良好的绝缘密封性和抗机械碰撞,抗弯折能力
● 结构简单灵活,可根据客户不同设秆要求定制.

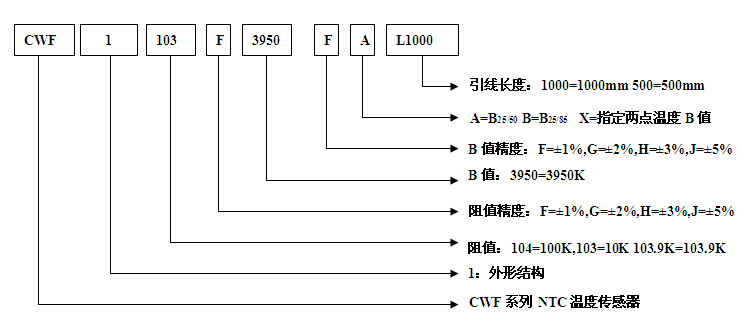

3.产品标志说明:


①NTC温度传感器
②传感头封装形式及尺寸
  1-环氧树脂包装
  2-铝壳、铜壳、不锈钢壳等封装
  3-塑料壳封装
  4-加固定金属片
  5-特殊形式封装
③标称电阻值R25
  例:103=10×103 =10000Ω=10KΩ
④标称电阻值精度代号
  F:±1% G:±2% H:±3% J:±5%
⑤B值3950即B值为3950K
⑥B值精度代号
  F:±1% G:±2%
⑦B值范围定义
  A=B25/50 B=B25/85  X=指定两点温度B
⑧引线长度
  引线长度:1000=1000mm 500=500mm

4.各类封装形式的外形结构和尺寸(mm)
·CWF1型(环氧树脂包封)

特点:防潮湿,绝缘性好,可靠性高,时间常数小,反应灵敏。
应用范围:家用空调、冰箱等

代号
A
B
C
D
D
3
5
6
7
L1
5
10
15

15

L2
根据客户要求
L3
5.0±0.5

 ·CWF2型(铝壳、铜壳、不锈钢壳等封装):

CWF2型外形结构与尺寸



特点:在热冲击下的稳定性高,防潮湿,结构牢固可靠,耗散系数大,相同尺寸条件下,测试电流可比环氧树脂封装型大。
应用范围:各类冰箱、空调、热水器、饮水机、恒温箱等。

代号
A
B
C
D
E
F
G
D
3
5
5
5
6
6
6
L1
20
20
25
30
20
25
30
L2
根据客户要求
L3
5.0±0.5

·CWF3型(塑料壳封装):
特点:外形尺寸一致性好,耐温防潮性强,耐电压高。
应用范围:各类空调、电冰箱等。


代号
A
B
C
D
D
2
3
4
5
L1
8
15
15
15
L2
根据客户要求
L3
5.0±0.5


代号
A
B
D
8
8
L1
35
50
L2
根据客户要求
L3
5.0±0.5

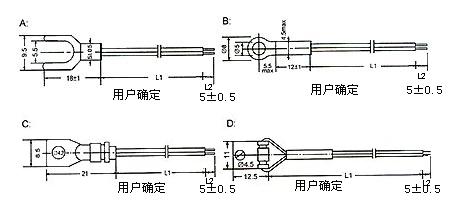

·CWF4型(加固定金属片):
特点:外形结构灵活,满足不同场合的安装要求。
应用范围:风扇控制、工业温度仪表等。


E:其它类型
特点:外形结构灵活,满足不同场合的安装要求。
应用范围:风扇控制、工业温度仪表等。

·CWF5型(特殊封装形式):
特点:时间常数小、反应快,使用灵活可靠。

应用范围:热水器、电子体温计等。

C:其它类型
特点:时间常数不、反应快,使用灵活可靠。
应用范围:热水器、电子体温计等。

点击链接:更多温度NTC温度传感器外形

6.主要技术参数
产品型号

标称电阻值

B值

耗散系数

热时间常数

工作温度

R25(KΩ)

A(25/50℃)K

(mW/℃)

(S)

(℃)

B(25/85℃)K

CWF□-102□3270A

1 3270A 对于1型封装≥2.0


对于2型封装≥4.0

对于1型封装≤15


对于2型封装≤70

-55~+125℃

如有特殊要求可以定做

CWF□-102□3950A

1 3950A

CWF□-202□3470A

2 3470A
CWF□-202□4000A 2 4000A

CWF□-202□3930A

2 3930A

CWF□-202□3483A

2 3483A

CWF□-2.252K□3935A

2.252 3935A

CWF□-2.55K□3740A

2.55 3740A
CWF□-302□3950A 3 3950A

CWF□-472□3470A

4.7 3470A
CWF□-472□3950A 4.7 3950A
CWF□-502□3950A 5 3270A

CWF□-502□3380A

5 3380A
CWF□-502□3470A 5 3470A
CWF□-502□3600A 5 3600A

CWF□-502□3950A

5 3950A

CWF□-682□3977A

6.8 3977A

CWF□-682□4200A

6.8 4200A

CWF□-802□3780A

8 3780A

CWF□-103□3270A

10 3270A

CWF□-103□3435B

10 3435B

CWF□-103□3470A

10 3470A

CWF□-103□3600A

10 3600A

CWF□-103□3950A

10 3950A

CWF□-103□3977B

10 3977B

CWF□-103□4100A

10 4100A

CWF□-153□3680A

15 3680A
CWF□-153□3950A 15 3950A

CWF□-153□4100A

15 4100A
CWF□-153□4150A 15 4150A

CWF□-203□3950A

20 3950A

CWF□-203□4150B

20 4150B
CWF□-203□4200A 20 4200A
CWF□-233□3950A 23 3950A
CWF□-233□4200A 23 4200A

CWF□-303□3899A

30 3899A

CWF□-303□3950A

30 3950A
CWF□-303□4200A 30 4200A

CWF□-40.27K□3900A

40.27 3900A

CWF□-40.27K□3979B

40.27 3979B
CWF□-403□3950A 40 3950A

CWF□-473□3950A

47 3950A

CWF□-473□3990A

47 3990A
CWF□-473□4150A 47 4150A

CWF□-49.12K□3979B

49.12 3979B

CWF□-503□3950A

50 3950A

CWF□-503□3990A

50 3990A

CWF□-503□4050A

50 4050A
CWF□-503□4150A 50 4150A

CWF□-104□3950A

100 3950A

CWF□-104□3990A

100 3990A

CWF□-104□4000A

100 400A

CWF□-104□4050A

100 4050A

CWF□-104□4150A

100 4150A

CWF□-104□4200A

100 4200A
CWF□-104□4250A 100 4250A
CWF□-104□4450A 100 4450A

CWF□-154□4370B

150 4370B
CWF□-154□4500A 150 4500A
CWF□-204□4250A 200 4250A

CWF□-474□4450A

470 4450A
CWF□-105□4700A 1000 4700A
CWF□-105□4730A 1000 4730A

注:
·第一方框填传感器封装形式代号及尺寸;第二方框填标称电阻值;第三方框填标称电阻值精度代号。·对于标称电阻值精度为±1%时,B值对应误差为±1%,其余B值误差均为±2%。
·除以上规格,我公司还可根据用户特殊要求供货。
·对于测温范围超过100℃的温度传感器,需特别说明,公司温度传感器最高可以做到250℃
