一、概述

KTY系列单晶硅温度传感器是国际上最新型的温度传感器他可以在-55℃至300℃范围内测量温度,例如空调、烘箱等。特别是 在伺服电机上已得到广泛应用。

二、特点:

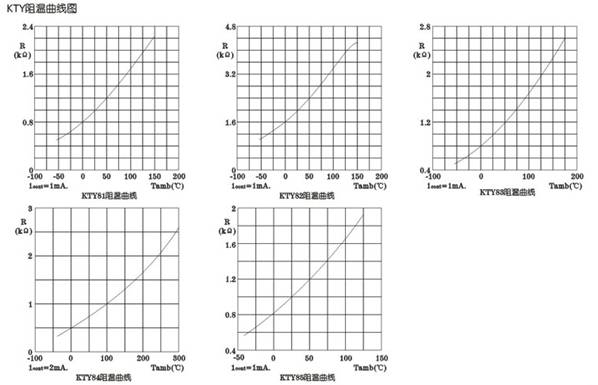

KTY系列温度传感器结构简单,性能稳定,动作时间较快,阻温曲线也比较线性。

三、技术参数
3.1、绝缘电阻≥100MΩ
3.2、引线材料0.35mm聚四氟乙烯高温线

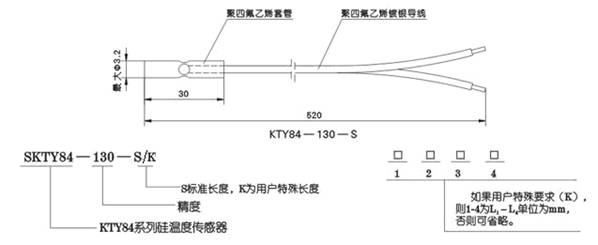

3.3、典型外形尺寸及型号示例

产品标志说明:





技术参数:

规格

温度系数

热动作时间

工作温度范围

在静止的空气中

在静止的液体中

在流动的液体中

SKTY81

0.79%/K

30S

5S

3S

-55150

SKTY82

0.79%/K

7S

1S

0.5S

-55150

SKTY83

0.61%/K

20S

1S

0.5S

-55175

SKTY84

0.76%/K

20S

1S

0.5S

-40300

SKTY85

0.76%/K

20S

1S

0.5S

-40125



3.5

KTY偏差

规格

条件

最小值

中间值

最大值

单位

SKTY81-110-S

环境温度25

恒流1mA

990

1000

1010

Ω

SKTY81-120-S

980

1000

1020

SKTY81-121-S

980

990

1000

SKTY81-122-S

1000

1010

1020

SKTY81-150-S

950

1000

1050

SKTY81-151-S

950

975

1000

SKTY81-152-S

1000

1025

1050

SKTY81-210-S

1980

2000

2020

SKTY81-220-S

1960

2000

2040

SKTY81-221-S

1960

1980

2000

SKTY81-222-S

2000

2020

2040

SKTY81-250-S

1900

2000

2100

SKTY81-251-S

1900

1950

2000

SKTY81-252-S

2000

2050

2100

SKTY83-110-S

990

1000

1010

SKTY83-120-S

980

1000

1020

SKTY83-121-S

980

990

1000

SKTY83-122-S

1000

1010

1020

SKTY83-150-S

950

1000

1050

SKTY83-151-S

950

975

1000

SKTY83-152-S

1000

1025

1050

SKTY83-210-S

1980

2000

2020

SKTY83-220-S

1960

2000

2040

SKTY83-221-S

1960

1980

2000

SKTY83-222-S

2000

2020

2040

SKTY83-250-S

1900

2000

2100

SKTY83-251-S

1900

1950

2000

SKTY83-252-S

2000

2050

2100

SKTY84-130-S

环境温度100

恒流1mA

970

1000

1030

SKTY84-150-S

950

1000

1050

SKTY84-151-S

950

975

1000

SKTY84-152-S

1000

1025

1050

SKTY85-110-S

环境温度25

恒流1mA

990

1000

1010

SKTY85-120-S

980

1000

1020

SKTY85-121-S

980

990

1000

SKTY85-122-S

1000

1010

1020

SKTY85-150-S

950

1000

1050

SKTY85-151-S

950

975

1000

SKTY85-152-S

1000

1025

1050

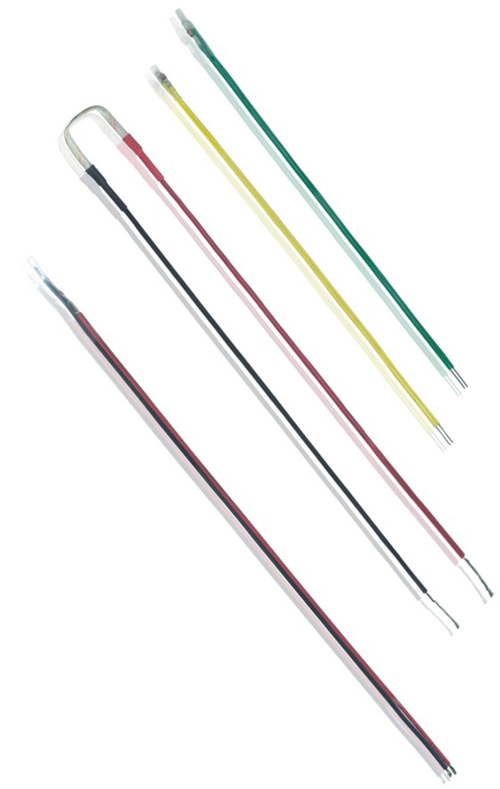

常用玻封线性热敏电阻SCKTY规格:可替代NXP(PHILIPS) KTY81,KTY82,KTY83,KTY84,KTY85,和RTI公司的DS系列。

外形尺寸(单位:mm)


特点

1. SCKTY 线性热敏电阻玻璃封装系列产品为轴向引线玻璃封装型
2. 主体基质材料是半导体硅单晶,又称硅热敏电阻(Silicon PTC Thermistors)
3. 电阻值随温度增加呈线性上升,又称线性正温度系数热敏电阻器或LPTC热敏电阻
4. 耗散系数:2.5~5mW/℃
5. 最大工作电流:Iopr=1.0mA
6. 稳定性:年变化率≤0.01℃/年
7. 温度系数:α25/50≥0.7%/℃,即α25/50≥7000PPM
8. 额定功率:50mW
9. 使用温度范围:-50~+150℃
10.精度高1%,2%,3%,5%
11.体积小、结构坚固、便于自动化安装
12.玻璃封装,可在高温和高湿等恶劣环境下使用

规格型号

阻值(Ω)at25℃

精度

额定电流

最大电流

资料下载

Min

Max

Itype

Imax

(mA) (mA)
SCKTY83-200 200 ±1%~±5% 5 8
SCKTY83-500 500 ±1%~±5% 5 8
SCKTY83-600 600 ±1%~±5% 5 8
SCKTY83-1400 1400 ±1%~±5% 5 8
SCKTY83-1600 1600 ±1%~±5% 5 8
SCKTY83-2000 2000 ±1%~±5% 5 8
SCKTY83-3000 2000 ±5% 5 8
SCKTY83-110 990 1010 ±1% 5 8

下载

SCKTY83-120 980 1020 ±1% 5 8

下载

SCKTY83-121 980 1000 ±1% 5 8 下载
SCKTY83-122 1000 1020 ±1% 5 8

下载

SCKTY83-150 950 1050 ±5% 5 8 下载
SCKTY83-151 950 1000 ±2.5% 5 8

下载

SCKTY83-152 1000 1050 ±2.5% 5 8 下载
SCKTY81-110 990 1010 ±1% 5 8

下载

SCKTY81-120 980 1020 ±1% 5 8

下载

SCKTY81-121 980 1000 ±1% 5 8 下载
SCKTY81-122 1000 1020 ±1% 5 8

下载

SCKTY81-150 950 1050 ±5% 5 8 下载
SCKTY81-151 950 1000 ±2.5% 5 8

下载

SCKTY81-152 1000 1050 ±2.5% 5 8 下载
SCKTY81-210 1980 2020 ±1% 5 8 下载
SCKTY81-220 1960 2040 ±2% 5 8 下载
SCKTY81-221 1960 2000 1% 5 8

下载

SCKTY81-222 2000 2040 ±1% 5 8 下载
SCKTY81-250 1900 2100 ±5% 5 8

下载

SCKTY81-251 1900 2000 ±2.5% 5 8

下载

SCKTY81-252 2000 2100 ±2.5% 5 8 下载
SCKTY82-110 990 1010 ±1% 5 8

下载

SCKTY82-120 980 1020 ±1% 5 8

下载

SCKTY82-121 980 1000 ±1% 5 8 下载
SCKTY82-122 1000 1020 ±1% 5 8

下载

SCKTY82-150 950 1050 ±5% 5 8 下载
SCKTY82-151 950 1000 ±2.5% 5 8

下载

SCKTY82-152 1000 1050 ±2.5% 5 8 下载
SCKTY82-210 1980 2020 ±1% 5 8 下载
SCKTY82-220 1960 2040 ±2% 5 8 下载
SCKTY82-221 1960 2000 1% 5 8

下载

SCKTY82-222 2000 2040 ±1% 5 8 下载
SCKTY82-250 1900 2100 ±5% 5 8

下载

SCKTY82-251 1900 2000 ±2.5% 5 8

下载

SCKTY82-252 2000 2100 ±2.5% 5 8 下载
SCKTY84-130 970(at100℃) 1030(at100℃) R100=±3% 5 8   主要用于电机保护 下载
SCKTY84-150 950(at100℃) 1050(at100℃) R100=±5% 5 8

下载

SCKTY84-151 950(at100℃) 1000(at100℃) R100=±2.5% 5 8

下载

SCKTY84-152 975(at100℃) 1025(at100℃) R100=±2.5% 5 8   下载
KTY8系列
温度传感器
/ / / / / / 主要用于电机保护 下载
