  压敏电阻是一种具有瞬态电压抑制功能的元件,可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合。压敏电阻可以对IC及其它设备的电路进行保护,防止因静电放电、浪涌及其它瞬态电流(如雷击等)而造成对它们的损坏。压敏电阻一般并联在电路中使用,当压敏电阻两端的电压发生急剧变化时,压敏电阻短路将电流保险丝熔断,起到保护作用。压敏电阻在电路中,常用于电源过压保护和稳压。

  SPD型压敏电阻器,具有通流容量大、电压范围宽、响应时间短、抑制浪涌好、安装更换方便等特点。因而广泛应用于铁路自动信号、交通控制中心、通信中继站、低压配电、半导体器件及各种电器设备操作过电压保护及大气过电压保护。

SPD型防雷模块用于电器设备、电子线路浪涌过电压的保护,其用劣化指示报警方法、获得有显示功能的防
雷组合体。


1、特性
电压范围宽(150V-2500V)
非线性系数大
通流容量大
响应时间快
劣化指示

2、主要用途
半导体器件保护
通信、测量、控制仪器浪涌过电压保护
电源操作过电压保护
低压配电盘过电压保护

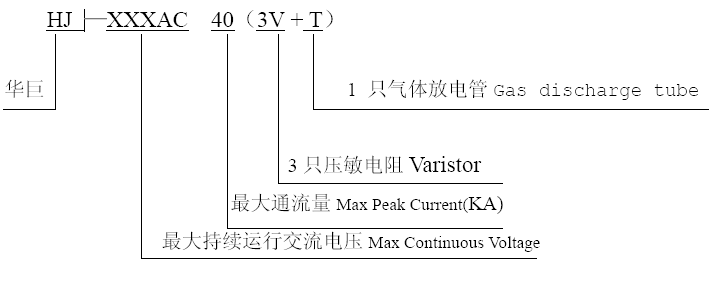

命名方式

4.产品规格及主要电气参数:

型号 Model NO

HJP—XXXAC40V

HJD—XXXAC40(3V+T)

最大持续运行电压 UAc(V)

Max Continuous Voltage

275

320 385 420

275

320 385 420

电压保护水平

Voltage protects(20KA)Up

1.2KV

1.5KV 1.8KV 2.0KV

1.2KV

1.5KV 1.8KV 2.0KV

电力系统

Electric system



TN/TT



TN/TT

额定通流量

Rated Peak Current



20KA(8/20us)



20KA(8/20us)

最大通流量

Max Peak Current



40KA(8/20us)



40KA(8/20us)

响应时间

Impulse Response Time



L/N—PE



≤25ns

L—N

≤25ns

N—PE

≤100ns

工作温度
Operating Temperature

-40℃~85℃

相对湿度
Relative Humidity

≤100ns

绝缘电阻
Insulation

>10³MΩ

4.外形尺寸:

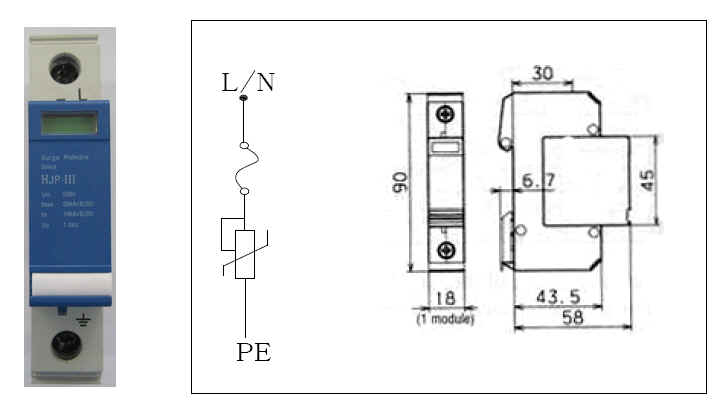

HJP-XXXAC40V

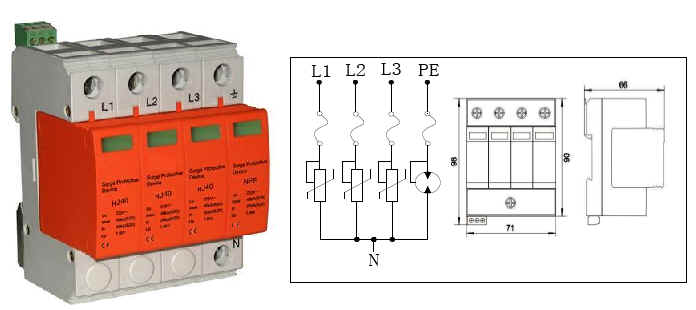

HJD—XXXAC40(3V+T)

注:

①使用温度范围 (Operating Temperature Range):-40to85℃

保存温度范围 (Storage Temperature Range):-40to110℃
