MYL系列防雷型压敏电阻 MYL1系列防雷型压敏电阻
选型指南      返回上一页面

1.应用范围:
·晶体管、二极管、IC、可控硅和半导体开关元件以及各种电子设备过压保护
·家用电器、工业电器、继电器和电子阀的浪涌吸收
·静电放电和噪音信号消除
·漏电保护、开关过电压保护
·电话机、程控交换机等通讯设备及过电压保护

2.特点及技术特性:
·尺寸小,通流容量和能量耐量大
·环氧树脂绝缘包封
·响应时间:<25ns
·使用环境温度:-40℃~+85℃
·绝缘阻抗:≥500MΩ
·压敏电压温度系数:-0.5%/℃
·芯片直径为:40、50、60mm
·压敏电压的允许偏差为:K±10%

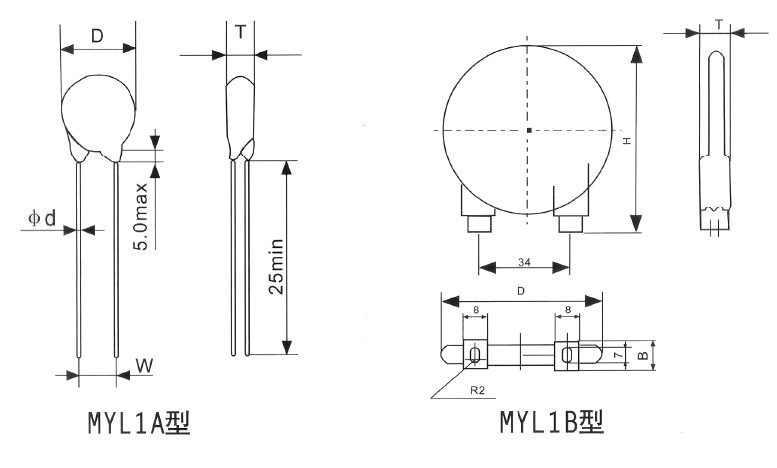

3.外型结构和尺寸:(mm)

规格

外形尺寸(mm)

Dmax Tmax Lmin F±1 d±0.1
25D 31.0 15.5 20 10~13 1.0
32D 37.0 15.5 20 20~25 1.5
40D 45.0 15.5 20 20~25 1.5
50D 56.0 18.5 25 20~25 1.5
60D 66.0 18.5 25 20~25 1.5

MYLA型为引线型压敏电阻

MYLB型为电极片型防雷压敏电阻

4.主要技术参数:


型号
最大连续工作电压
压敏电压
最大限制
电压
通流容量(8/20u s)
最大能量
(J)
额定功率
电容量
AC(V)
DC(V)
V1mA
Vp(V)
lp(A)

1次(A)

2次(A)
2ms
(W)
1KH Z (pF)
A B

MYL1□25D101K

60 85 100(90-110) 165 20 5000 5000 3000 55 0.2 6000

MYL1□25D121K

75 100 120(102-132) 200 20 5000 5000 3000 60 0.2 5000

MYL1□25D151K

95 125 150(135-165) 250 20 5000 5000 3000 75 0.2 4000

MYL1□25D181K

115 150 180(162-198) 300 20 5000 5000 3000 85 0.2 2400

MYL1□25D201K

130 170 200(185-225) 340 150 10000 10000 5000 100 0.5 2200

MYL1□25D221K

140 180 220(198-242) 360 150 10000 10000 5000 100 0.5 2000

MYL1□25D241K

150 200 240(216-264) 395 150 10000 10000 5000 120 0.5 1800

MYL1□25D271K

175 225 270(243-297) 455 150 10000 10000 5000 130 0.5 1600

MYL1□25D301K

190 250 300(270-330) 500 150 10000 10000 5000 160 0.5 1500

MYL1□25D331K

210 275 330(297-363) 550 150 10000 10000 5000 160 0.5 1400

MYL1□25D361K

230 300 360(324-396) 595 150 10000 10000 5000 180 0.5 1200

MYL1□25D391K

250 320 390(351-429) 650 150 10000 10000 5000 200 0.5 1000

MYL1□25D431K

275 350 430(387-473) 710 150 10000 10000 5000 220 0.5 900

MYL1□25D471K

300 385 470(423-396) 775 150 10000 10000 5000 250 0.5 900

MYL1□25D511K

320 415 510(459-561) 845 150 10000 10000 5000 270 0.5 800

MYL1□25D561K

350 460 560(504-616) 925 150 10000 10000 5000 270 0.5 750

MYL1□25D621K

385 505 620(558-682) 1025 150 10000 10000 5000 270 0.5 500

MYL1□25D681K

420 560 680(612-748) 1120 150 10000 10000 5000 270 0.5 460

MYL1□25D751K

460 615 750(675-825) 1240 150 10000 10000 5000 270 0.5 430

MYL1□25D781K

485 640 780(702-858) 1290 150 10000 10000 5000 300 0.5 420

MYL1□25D821K

510 670 820(738-902) 1355 150 10000 10000 5000 325 0.5 410

MYL1□25D911K

550 745 910(819-1001) 1500 150 10000 10000 5000 360 0.5 360

MYL1□25D102K

625 825 1000(900-1100) 1650 150 10000 10000 5000 400 0.5 330

MYL1□25D112K

680 895 1100(990-1210) 1815 150 10000 10000 5000 410 0.5 310

MYL1□25D122K

625 825 1000(900-1100) 1650 150 10000 10000 5000 440 0.5 270

MYL1□32D101K

60 85 100(90-110) 165 40 8000 8000 5000 70 0.25 12000

MYL1□32D121K

75 100 120(102-132) 200 40 8000 8000 5000 80 0.25 10000

MYL1□32D151K

95 125 150(135-165) 250 40 8000 8000 5000 90 0.25 8000

MYL1□32D181K

115 150 180(162-198) 300 40 15000 15000 10000 100 0.25 7000

MYL1□32D201K

130 170 200(180-220) 340 200 15000 15000 10000 200 1.0 4600

MYL1□32D221K

140 180 220(198-242) 360 200 15000 15000 10000 200 1.0 4200

MYL1□32D241K

150 200 240(216-264) 395 200 15000 15000 10000 220 1.0 3800

MYL1□32D271K

175 225 270(243-297) 455 200 15000 15000 10000 240 1.0 3400

MYL1□32D331K

210 275 330(297-363) 550 200 15000 15000 10000 270 1.0 3200

MYL1□32D361K

230 300 360(324-396) 595 200 15000 15000 10000 300 1.0 2700

MYL1□32D391K

250 320 390(351-429) 650 200 15000 15000 10000 300 1.0 2400

MYL1□32D431K

275 350 430(387-473) 710 200 15000 15000 10000 330 1.0 2300

MYL1□32D471K

300 385 470(423-517) 775 200 15000 15000 10000 360 1.0 2200

MYL1□32D511K

320 415 510(459-561) 845 200 15000 15000 10000 360 1.0 2100

MYL1□32D621K

385 505 620(558-682) 1025 200 15000 15000 10000 390 1.0 1900

MYL1□32D681K

420 560 680(612-748) 1120 200 15000 15000 10000 390 1.0 1700

MYL1□32D751K

460 615 750(657-825) 1240 200 15000 15000 10000 390 1.0 1500

MYL1□32D781K

485 640 780(702-858) 1290 200 15000 15000 10000 400 1.0 1300

MYL1□32D821K

510 670 820(738-902) 1355 200 15000 15000 10000 440 1.0 1250

MYL1□32D911K

550 745 910(819-1001) 1500 200 15000 15000 10000 500 1.0 1200

MYL1□32D951K

575 765 950(855-1045) 1570 200 15000 15000 10000 550 1.0 1100

MYL1□32D102K

625 825 1000(900-1100) 1650 200 15000 15000 10000 600 1.0 1000

MYL1□32D112K

680 895 1100(990-1210) 1815 200 15000 15000 10000 650 1.0 900

MYL1□32D122K

705 970 1200(1080-1320) 1980 200 15000 15000 10000 700 1.0 800
MYL1□40D101K 60 85 100(90-110) 165 100 15000 15000 10000 110 0.3 18000
MYL1□40D121K 75 100 120(108-132) 200 100 15000 15000 10000 120 0.3 16000
MYL1□40D151K 95 125 150(135-165) 250 100 15000 15000 10000 130 1.2 13000
MYL1□40D181K 115 150 180(162-198) 300 100 30000 30000 20000 140 1.2 10000
MYL1□40D201K 130 170 200(185-225) 340 250 30000 30000 20000 270 1.2 6200
MYL1□40D221K 140 180 220(198-242) 360 250 30000 30000 20000 270 1.2 5500
MYL1□40D241K 150 200 240(216-264) 395 250 30000 30000 20000 300 1.2 5100
MYL1□40D271K 175 225 270(243-297) 455 250 30000 30000 20000 300 1.2 4800
MYL1□40D301K 190 245 300(270-330) 495 250 30000 30000 20000 330 1.2 4300
MYL1□40D331K 215 275 330(297-363) 540 250 30000 30000 20000 350 1.2 4000
MYL1□40D361K 230 300 360(324-396) 595 250 30000 40000 25000 350 1.2 3800
MYL1□40D391K 250 320 390(351-429) 650 250 30000 40000 25000 370 1.2 3400
MYL1□40D431K 275 350 430(387-473) 710 250 30000 40000 25000 400 1.2 3100
MYL1□40D471K 300 385 470(423-517) 775 250 30000 40000 25000 430 1.2 2800
MYL1□40D511K 320 415 510(459-561) 855 250 30000 40000 25000 460 1.2 2600
MYL1□40D561K 350 455 560(504-616) 945 250 30000 40000 25000 500 1.2 2400
MYL1□40D621K 380 505 620(558-682) 1025 250 30000 40000 25000 550 1.2 2100
MYL1□40D681K 420 560 680(612-748) 1120 250 30000 40000 25000 600 1.2 1900
MYL1□40D751K 460 615 750(675-825) 1240 250 30000 40000 25000 650 1.2 1700
MYL1□40D821K 510 670 820(738-902) 1355 250 30000 40000 25000 700 1.2 1600
MYL1□40D911K 550 745 910(819-1001) 1500 250 30000 40000 25000 750 1.2 1500
MYL1□40D102K 625 825 1000(900-1100) 1650 250 30000 40000 25000 800 1.2 1350
MYL1□40D112K 680 895 1100(990-1210) 1815 250 30000 40000 25000 900 1.2 1200
MYL1□40D122K 705 970 1200(1080-1320) 1980 250 30000 40000 25000 1050 1.2 1050
MYL1□50D201K 130 170 200(185-225) 340 300 / 40000 25000 310 1.4 12000
MYL1□50D221K 140 180 220(198-242) 360 300 / 40000 25000 330 1.4 10500
MYL1□50D241K 150 200 240(216-264) 395 300 / 40000 25000 360 1.4 9000
MYL1□50D271K 175 225 270(243-297) 455 300 / 40000 25000 380 1.4 7500
MYL1□50D301K 190 245 300(270-330) 495 300 / 40000 25000 400 1.4 6300
MYL1□50D331K 215 275 330(297-363) 540 300 / 40000 25000 430 1.4 5200
MYL1□50D361K 230 300 360(324-396) 595 300 / 50000 30000 460 1.4 4500
MYL1□50D391K 250 320 390(351-429) 650 300 / 50000 30000 490 1.4 4100
MYL1□50D431K 275 350 430(387-473) 710 300 / 50000 30000 550 1.4 3800
MYL1□50D471K 300 385 470(423-517) 775 300 / 50000 30000 590 1.4 3400
MYL1□50D511K 320 415 510(459-561) 855 300 / 50000 30000 640 1.4 3100
MYL1□50D561K 350 455 560(504-616) 945 300 / 50000 30000 720 1.4 2900
MYL1□50D621K 380 505 620(558-682) 1025 300 / 50000 30000 800 1.4 2700
MYL1□50D681K 420 560 680(612-748) 1120 300 / 50000 30000 830 1.4 2550
MYL1□50D751K 460 615 750(675-825) 1240 300 / 50000 30000 850 1.4 2400
MYL1□50D821K 510 670 820(738-902) 1355 300 / 50000 30000 920 1.4 2200
MYL1□50D911K 550 745 910(819-1001) 1500 300 / 50000 30000 960 1.4 2100
MYL1□50D102K 625 825 1000(900-1100) 1650 300 / 50000 30000 1020 1.4 1900
MYL1□50D112K 680 895 1100(990-1210) 1815 300 / 50000 30000 1100 1.4 1750
MYL1□50D122K 705 970 1200(1080-1320) 1980 300 / 50000 30000 1200 1.4 1600
MYL1□60D201K 130 170 200(185-225) 340 350 / 50000 30000 450 1.6 17000
MYL1□60D221K 140 180 220(198-242) 360 350 / 50000 30000 450 1.6 15000
MYL1□60D241K 150 200 240(216-264) 395 350 / 50000 30000 530 1.6 14000
MYL1□60D271K 175 225 270(243-297) 455 350 / 50000 30000 550 1.6 12000
MYL1□60D301K 190 245 300(270-330) 495 350 / 50000 30000 600 1.6 10000
MYL1□60D331K 215 275 330(297-363) 540 350 / 50000 30000 650 1.6 9600
MYL1□60D361K 230 300 360(324-396) 595 350 / 70000 45000 700 1.6 8900
MYL1□60D391K 250 320 390(351-429) 650 350 / 70000 45000 880 1.6 7700
MYL1□60D431K 275 350 430(387-473) 710 350 / 70000 45000 950 1.6 6900
MYL1□60D471K 300 385 470(423-517) 775 350 / 70000 45000 1000 1.6 6500
MYL1□60D511K 320 415 510(459-561) 855 350 / 70000 45000 1100 1.6 6000
MYL1□60D561K 350 455 560(504-616) 945 350 / 70000 45000 1200 1.6 5500
MYL1□60D621K 380 505 620(558-682) 1025 350 / 70000 45000 1300 1.6 5100
MYL1□60D681K 420 560 680(612-748) 1120 350 / 70000 45000 1500 1.6 4500
MYL1□60D751K 460 615 750(675-825) 1240 350 / 70000 45000 1600 1.6 4300
MYL1□60D821K 510 670 820(738-902) 1355 350 / 70000 45000 1800 1.6 3800
MYL1□60D911K 550 745 910(819-1001) 1500 350 / 70000 45000 2200 1.6 3600
MYL1□60D102K 625 825 1000(900-1100) 1650 350 / 70000 45000 2200 1.6 3100
MYL1□60D112K 680 895 1100(990-1210) 1815 350 / 70000 45000 2350 1.6 2800
MYL1□60D122K 705 970 1200(1080-1320) 1980 350 / 70000 45000 2600 1.6 2500
