压敏电阻,贴片压敏电阻,贴片式压敏电阻,SMD压敏电阻 贴片压敏电阻|SMD压敏电阻|片式压敏电阻

选型指南      返回上一页面

    压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。
    压敏电阻的响应时间为ns级,比空气放电管快,比TVS管稍慢一些,一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中,应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑。压敏电阻的通流容量较大,但比气体放电管小。
   压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,它的阻值变小,这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。
    南京华巨电子是专门生产敏感元器件的,是国内最大的贴片压敏电阻专业生产厂商之一,公司生产的片式压敏电阻广泛应用于手机,电脑,MP3等电子产品上,配套厂家有TCL,康佳,中兴通讯,天马微,同舟等IT厂商。并给一些大企业代工贴牌。华巨电子以其过硬的产品质量和强大的研发团队,赢得了同行业的尊重和信赖。贴片压敏电阻由于其体积小,越来越广泛应用于一些手持设备和小型化的电子设备。

1.片式压敏电阻应用范围:
·保护元件和电路,防止在电源供应、控制和信号线产生的ESD
·为ICCMOS和MOSFET提供线上过压保护。
·在许多领域中可代替表面贴装TVS齐纳二极管
·用于协助各种终端产品实现电磁兼容
2.贴片压敏电阻具体应用:
·笔记本电脑、数码相机、掌上电脑、手机、MP3、主板、路由器 、汽车电子、液晶模块、网络电话、麦克风耳机等

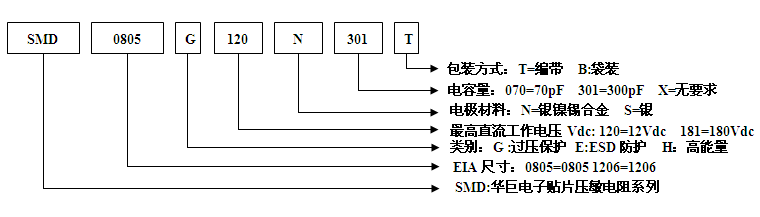

3.型号命名外型结构和尺寸:

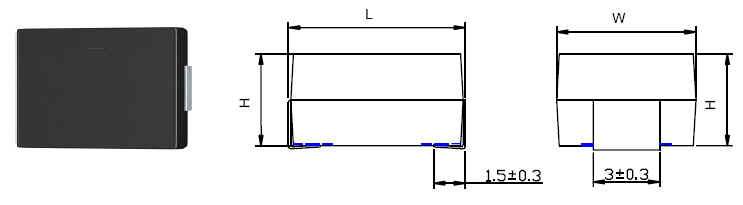

3.SMD压敏电阻外型结构和尺寸:(mm)

压敏电阻,贴片压敏电阻,贴片式压敏电阻,SMD压敏电阻

规格

外形尺寸(mm)

英制 公制 L W T M
0402 1005 1.0 ± 0.10 0.5 ± 0.10 0.5 ± 0.20 0.30+0.2/-0.1
0603 1608 1.6 ±0.15 0.8 ±0.10 0.8 ± 0.20 0.30+0.2/-0.1
0805 2012 2.0 ± 0.20 1.25 ±0.15 0.8 ± 0.20 0.30+0.2/-0.1
1206 3216 3.2 ± 0.20 1.6 ± 0.15 1.2 ± 0.20 0.40+0.2/-0.2
1210 3225 3.2 ± 0.20 2.5 ± 0.20 1.2 ± 0.20 0.40+0.2/-0.1
1812 4532 4.5 ± 0.20 3.20 ±0.20 1.3 ± 0.20 0.50+0.2/-0.1
2220 5650 5.7 ± 0.20 5.00 ±0.20 1.5 ± 0.20 0.80+0.2/-0.1
3220 08CL 8.0 ± 0.20 5.00 ±0.20 2.0 ± 0.20 0.80+0.2/-0.1
3225 08CL 8.0 ± 0.30 6.30 ±0.30 2.0 ± 0.20 0.70+0.2/-0.1
4032 10CL 10.0 ± 0.20 8.00 ±0.20 2.0 ± 0.20 0.80+0.2/-0.1
4840 12CL 12.0 ± 0.20 10.00 ±0.20 2.5 ± 0.20 0.80+0.2/-0.1

4.SMD0402-SMD1812贴片压敏电阻主要技术参数:


型号

工作电压 压敏电压 最大限制电压 流通量 最大能量
Vac Vdc V1mA(V)

Vc(V)

Ip(A) Et(J)
最小值 最大值

8/20μs 1A

8/20μs 10/1000μs
SMD0402G3R3NXT 2.5 3.3 4.0 6.0 10 10 0.02
SMD0402G5R0NXT 3.5 5.0 6.0 9.0 14 10 0.02
SMD0402G5R6NXT 4.0 5.6 6.7 10.1 15.5 10 0.02
SMD0402G8R0NXT 5.7 8.0 9.6 14.4 21.5 10 0.05
SMD0402G9R0NXT 6.0 9.0 10.8 16.2 25 10 0.05
SMD0402G110NXT 8.0 11 13.2 16.5 30 10 0.05
SMD0402G120NXT 9.0 12 14.4 18.0 32 10 0.05
SMD0402G140NXT 10 14 16.8 21.0 40 10 0.05
SMD0405G180NXT 14 18 21.6 27.0 54 10 0.05
SMD0405G220NXT 17 22 26.4 33.0 62 10 0.05
SMD0402G260NXT 20 26 31.2 39.0 72 10 0.05
SMD0402G300NXT 25 30 36.0 45.0 85 10 0.05
SMD0402G380NXT 30 38 45.6 57.0 101 10 0.05
SMD0603G3R0NXT 2.2 3.0 3.6 5.4 10 20 0.05
SMD0603G3R3NXT 2.5 3.3 4.0 6.0 10 20 0.05
SMD0603G5R0NXT 3.5 5.0 6.0 9.0 14 30 0.1
SMD0603G5R6NXT 4.0 5.6 6.7 10.1 15.5 30 0.1
SMD0603G8R0NXT 5.7 8.0 9.6 14.4 21.5 30 0.1
SMD0603G9R0NXT 6.0 9.0 10.8 16.2 25 30 0.1
SMD0603G110NXT 8.0 11.0 13.2 16.5 30 30 0.1
SMD0603G120NXT 9.0 12.0 14.4 18.0 32 30 0.1
SMD0603G140NXT 10.0 14.0 16.8 21.0 40 30 0.1
SMD0603G150NXT 12.0 15.0 18.0 22.5 42 30 0.1
SMD0603G160NXT 12.0 16.0 19.2 24.0 46 30 0.1
SMD0603G180NXT 14.0 18.0 21.6 27.0 54 30 0.1
SMD0603G220NXT 15.0 22.0 26.4 33.0 62 30 0.1
SMD0603G260NXT 20.0 26.0 31.2 39.0 72 30 0.1
SMD0603G280NXT 21.0 28.0 33.6 42.0 78 30 0.1
SMD0603G300NXT 25.0 30.0 36.0 45.0 85 30 0.1
SMD0603G380NXT 30.0 38.0 45.6 57.0 101 30 0.1
SMD0603G450NXT 35.0 45.0 54.0 63.0 120 30 0.1
SMD0805G3R0NXT 2.2 3.0 3.6 5.4 10 40 0.1
SMD0805G3R3NXT 2.5 3.3 4.0 6.0 10 40 0.1
SMD0805G5R0NXT 3.5 5.0 6.0 9.0 14 40 0.1
SMD0805G5R6NXT 4.0 5.6 6.7 10.0 15.5 40 0.1
SMD0805G8R0NXT 5.7 8.0 9.6 14.4 21.5 40 0.1
SMD0805G9R0NXT 6.0 9.0 10.8 16.2 25 40 0.1
SMD0805G110NXT 8.0 11.0 13.2 16.5 30 40 0.1
SMD0805G120NXT 9.0 12.0 14.4 18.0 32 40 0.1
SMD0805G140NXT 10.0 14.0 16.8 21.0 40 40 0.1
SMD0805G160NXT 12.0 16.0 18.0 22.5 45 40 0.1
SMD0805G180NXT 14.0 18.0 21.6 27.0 54 40 0.1
SMD0805G220NXT 15.0 22.0 26.4 33.0 62 40 0.1
SMD0805G260NXT 20.0 26.0 31.2 39.0 73 40 0.1
SMD0805G280NXT 21.0 28.0 33.6 42.0 78 40 0.1
SMD0805G300NXT 25.0 30.0 36.0 45.0 85 40 0.1
SMD0805G330NXT 27.5 33.0 39.6 49.5 87.5 40 0.1
SMD0805G350NXT 29.0 35.0 42.0 52.5 93 40 0.1
SMD0805G380NXT 30.0 38.0 45.6 57.0 101 40 0.1
SMD0805G390NXT 30.0 39.0 46.8 58.5 105 40 0.1
SMD0805G420NXT 32.0 42.0 50.4 63.0 111 40 0.1
SMD0805G450NXT 35.0 45.0 54.0 67.5 120 40 0.1
SMD0805G480NXT 37.0 48.0 57.6 72.0 127 40 0.1
SMD0805G560NXT 40.0 56.0 67.2 84.0 150 40 0.1
SMD0805G600NXT 43.0 60.0 72.0 90.0 160 40 0.1
SMD1206G3R3NXT 2.0 3.3 4.0 6.0 10 100 0.2
SMD1206G3R5NXT 2.0 3.5 4.2 6.3 9.3 100 0.2
SMD1206G3R6NXT 2.0 3.6 4.3 6.5 9.5 100 0.2
SMD1206G5R0NXT 3.5 5.0 6.0 9.0 14.0 100 0.2
SMD1206G5R5NXT 3.5 5.5 6.6 9.9 14.5 100 0.2
SMD1206G5R6NXT 4.0 5.6 6.7 10.1 15.5 100 0.2
SMD1206G8R0NXT 5.7 8.0 9.6 14.4 21.5 100 0.2
SMD1206G9R0NXT 6.0 9.0 10.8 16.2 25 100 0.2
SMD1206G110NXT 8.0 11.0 13.2 16.5 30 100 0.2
SMD1206G120NXT 8.6 12.0 14.4 18.0 32 100 0.2
SMD1206G140NXT 11.0 14.0 16.8 21.0 40 100 0.2
SMD1206G180NXT 14.0 18.0 21.6 27.0 51 100 0.2
SMD1206G200NXT 16.0 20.0 24,0 30.0 53 100 0.2
SMD1206G220NXT 17.0 22.0 26.4 33.0 62 100 0.2
SMD1206G240NXT 18.0 24.0 28.8 36.0 67 100 0.2
SMD1206G250NXT 19.0 25.0 30.0 37.5 69 100 0.2
SMD1206G260NXT 20.0 26.0 31.2 39.0 73 100 0.2
SMD1206G280NXT 21.0 28.0 33.6 42.0 78 100 0.2
SMD1206G300NXT 25.0 30.0 36.0 45.0 85 100 0.2
SMD1206G330NXT 27.5 33.0 39.6 49.5 88 100 0.2
SMD1206G350NXT 29.0 35.0 42.0 52.5 93 100 0.2
SMD1206G360NXT 29.5 36.0 43.2 54.0 96 100 0.2
SMD1206G380NXT 30.0 38.0 45.6 57.0 101 100 0.2
SMD1206G390NXT 30.0 39.0 46.8 58.5 105 100 0.2
SMD1206G420NXT 32.0 42.0 50.4 63.0 111 100 0.2
SMD1206G450NXT 35.0 45.0 54.0 67.5 122 100 0.2
SMD1206G480NXT 37.0 48.0 57.6 72.0 128 100 0.2
SMD1206G500NXT 38.0 50.0 60.0 75.0 135 100 0.2
SMD1206G560NXT 40.0 56.0 67.2 84.0 150 100 0.2
SMD1206G600NXT 43.0 60.0 72.0 90.0 160 100 0.2
SMD1206G650NXT 47.0 65.0 78.0 117.0 172 100 0.2
SMD1206G680NXT 49.0 68.0 81.6 102.0 180 100 0.2
SMD1206G750NXT 50.0 75.0 90.0 112.5 200 100 0.2
SMD1206G850NXT 60.0 85.0 102.0 127.5 225 100 0.2
SMD1206G101NXT 67.0 100.0 120.0 150.0 265 100 0.2
SMD1210G5R6NXT 4.0 5.6 6.7 10.1 15.5 250 1.5
SMD1210G8R0NXT 5.7 8.0 9.6 14.4 21.5 250 1.5
SMD1210G130NXT 10.0 13.0 15.6 19.5 35 250 1.5
SMD1210G140NXT 11.0 14.0 16.8 21.0 40 250 1.5
SMD1210G160NXT 13.0 16.0 19.2 24.0 43 250 1.5
SMD1210G180NXT 14.0 18.0 21.6 27.0 51 250 1.5
SMD1210G200NXT 16.0 20.0 24.0 30.0 55 250 1.5
SMD1210G220NXT 17.0 22.0 26.4 33.0 62 250 1.5
SMD1210G250NXT 19.3 25.0 30.0 37.5 67 250 1.5
SMD1210G260NXT 20.0 26.0 31.2 39.0 73 250 1.5
SMD1210G270NXT 20.0 27.0 32.4 40.5 75 250 1.5
SMD1210G280NXT 21.0 28.0 33.6 39.0 78 250 1.5
SMD1210G300NXT 25.0 30.0 36.0 45.0 85 250 1.5
SMD1210G330NXT 27.5 33.0 39.6 49.5 88 250 1.5
SMD1210G350NXT 29.0 35.0 42.0 52.5 93 250 1.5
SMD1210G380NXT 30.0 38.0 45.6 57.0 101 250 1.5
SMD1210G400NXT 30.0 40.0 48.0 60.0 105 250 1.5
SMD1210G420NXT 32.0 42.0 54.0 63.0 111 250 1.5
SMD1210G440NXT 33.0 44.0 52.8 66.0 117 250 1.5
SMD1210G450NXT 35.0 45.0 54.0 67.5 125 250 1.5
SMD1210G470NXT 36.5 47.0 56.4 70.5 126 250 1.5
SMD1210G480NXT 37.0 48.0 57.6 72.0 128 250 1.5
SMD1210G500NXT 38.0 50.0 60.0 75.0 135 250 1.5
SMD1210G560NXT 40.0 56.0 67.2 84.0 150 250 1.5
SMD1210G600NXT 43.0 60.0 72.0 90.0 160 250 1.5
SMD1210G650NXT 47.0 65.0 78.0 97.5 172 250 1.5
SMD1210G750NXT 50.0 75.0 90.0 112.5 200 250 1.5

4.高能型SMD0805-SMD4048贴片压敏电阻主要技术参数:


型号

工作电压 压敏电压 最大限制电压 流通量 最大能量
Vac Vdc V1mA(V)

Vc(V)

Ip(A) Et(J)
最小值 最大值

8/20μs 1A

8/20μs 10/1000μs
SMD0805H3R3MNXT 3.3 2.5 4 6 14 120 0.3
SMD0805H5R6LNXT 4.0 5.6 6.8 9.2 19 120 0.3
SMD0805H8R0LNXT 5.7 8.0 10.2 13.8 27 120 0.3
SMD0805H8R0KNXT 5.7 8.0 10.8 13.2 27 120 0.3
SMD0805H9R0LNXT 6.4 9.0 11.05 14.95 30 120 0.3
SMD0805H110LNXT 7.8 11.0 13.60 18.40 33 120 0.3
SMD0805H120LNXT 8.5 12.0 15.30 20.7 34 120 0.3
SMD0805H140KNXT 10.0 14.0 18.0 22.0 35 120 0.3
SMD0805H160KNXT 11.3 16.0 19.8 24.2 39 120 0.3
SMD0805H180KNXT 12.7 18.0 22.5 27.5 44 100 0.3
SMD0805H220KNXT 15.6 22.0 27.0 33.0 53 100 0.3
SMD0805H240KNXT 17.0 24.0 29.7 36.3 58 100 0.3
SMD0805H260KNXT 18.4 26.0 32.4 39.6 63 100 0.3
SMD0805H300LNXT 21.2 30.0 35.7 48.3 74 100 0.3
SMD0805H300KNXT 21.2 30.0 37.8 46.2 74 100 0.3
SMD0805H330KNXT 23.3 33.0 40.5 49.5 79 100 0.3
SMD0805H380KNXT 27.0 38.0 45.9 56.1 90 100 0.3
SMD0805H420KNXT 30.0 42.0 50.4 61.6 99 100 0.3
SMD0805H480KNXT 34.0 48.0 55.8 68.2 110 100 0.3
SMD1206H3R3MNXT 3.3 2.5 4 6 14 150 0.4
SMD1206H5R6LNXT 4.0 5.6 6.8 9.2 19 150 0.4
SMD1206H8R0LNXT 5.7 8.0 10.2 13.8 27 150 0.4
SMD1206H8R0KNXT 5.7 8.0 10.8 13.2 27 150 0.4
SMD1206H9R0LNXT 6.4 9.0 11.05 14.95 30 150 0.4
SMD1206H110LNXT 7.8 11.0 13.60 18.40 33 150 0.4
SMD1206H120LNXT 8.5 12.0 15.30 20.7 34 150 0.4
SMD1206H140KNXT 10.0 14.0 18.0 22.0 35 150 0.4
SMD1206H160KNXT 11.3 16.0 19.8 24.2 39 150 0.4
SMD1206H180KNXT 12.7 18.0 22.5 27.5 44 150 0.4
SMD1206H220KNXT 15.6 22.0 27.0 33.0 53 150 0.4
SMD1206H240KNXT 17.0 24.0 39.7 36.3 58 150 0.4
SMD1206H260KNXT 18.4 26.0 32.4 39.6 63 120 0.4
SMD1206H300LNXT 21.2 30.0 35.7 48.3 74 120 0.4
SMD1206H300KNXT 21.2 30.0 37.8 46.2 74 120 0.4
SMD1206H330KNXT 23.3 33.0 40.5 49.5 79 120 0.4
SMD1206H380KNXT 27.0 38.0 45.9 56.1 90 120 0.4
SMD1206H420KNXT 30.0 42.0 50.4 61.6 99 120 0.4
SMD1206H470KNXT 32.0 47.0 54.0 66.0 108 120 0.4
SMD1206H480KNXT 34.0 48.0 55.8 68.2 110 120 0.4
SMD1206H560KNXT 40.0 56.0 64.8 79.2 127 120 0.4
SMD1206H600KNXT 45.0 60.0 68.4 83.6 134 120 0.4
SMD1206H650KNXT 47.0 65.0 73.8 90.2 144 120 0.4
SMD1206H680KNXT 48.0 68.0 77.4 94.6 151 120 0.4
SMD1206H850KNXT 60.0 85.0 90.0 110.0 176 120 0.4
SMD1206H101KNXT 75.0 100.0 108.0 132.0 211 120 0.4
SMD1210H3R3MNXT 3.3 2.5 4 6 14 300 1.5
SMD1210H5R6LNXT 4.0 5.6 6.8 9.2 19 300 1.5
SMD1210H8R0LNXT 5.7 8.0 10.2 13.8 27 300 1.5
SMD1210H8R0KNXT 5.7 8.0 10.8 13.2 27 300 1.5
SMD1210H9R0LNXT 6.4 9.0 11.05 14.95 30 300 1.5
SMD1210H110LNXT 7.8 11.0 13.60 18.40 33 300 1.5
SMD1210H120LNXT 8.5 12.0 15.30 20.7 34 300 1.5
SMD1210H140KNXT 10.0 14.0 18.0 22.0 35 300 1.5
SMD1210H160KNXT 11.3 16.0 19.8 24.2 39 300 1.5
SMD1210H180KNXT 12.7 18.0 22.5 27.5 44 300 1.5
SMD1210H220KNXT 15.6 22.0 27.0 33.0 53 300 1.5
SMD1210H240KNXT 17.0 24.0 39.7 36.3 58 300 1.5
SMD1210H260KNXT 18.4 26.0 32.4 39.6 63 280 1.5
SMD1210H300LNXT 21.2 30.0 35.7 48.3 74 280 1.5
SMD1210H300KNXT 21.2 30.0 37.8 46.2 74 280 1.5
SMD1210H330KNXT 23.3 33.0 40.5 49.5 79 280 1.5
SMD1210H380KNXT 27.0 38.0 45.9 56.1 90 280 1.5
SMD1210H420KNXT 30.0 42.0 50.4 61.6 99 280 1.5
SMD1210H470KNXT 32.0 47.0 54.0 66.0 108 280 1.5
SMD1210H480KNXT 34.0 48.0 55.8 68.2 110 280 1.5
SMD1210H560KNXT 40.0 56.0 64.8 79.2 127 250 1.5
SMD1210H600KNXT 45.0 60.0 68.4 83.6 134 250 1.5
SMD1210H650KNXT 47.0 65.0 73.8 90.2 144 250 1.5
SMD1210H680KNXT 48.0 68.0 77.4 94.6 151 250 1.5
SMD1210H850KNXT 60.0 85.0 90.0 110.0 176 250 1.5
SMD1210H101KNXT 75.0 100.0 108.0 132.0 211 250 1.5
SMD1210SH201KNXT-201 150 200 216 264.0 360 200 1.5
SMD1210SH321KNXT-201 250 320 351 429.0 650 200 1.5
SMD1812H5R6NXT 4.0 5.6 6.4 9.6 17 500 2.0
SMD1812H8R0NXT 6.0 8.0 8.8 13.2 27 500 2.0
SMD1812H110NXT 8.0 11.0 12.75 17.25 30 500 2.0
SMD1812H140NXT 11.0 14.0 16.8 21.0 40 800 2.3
SMD1812H180NXT 14.0 18.0 21.6 27.0 51 800 2.3
SMD1812H200NXT 16.0 20.0 24.0 30.0 56 800 2.3
SMD1812H220NXT 17.0 22.0 26.4 33.0 62 800 2.3
SMD1812H240NXT 18.0 24.0 28.8 36.0 67 800 2.3
SMD1812H280NXT 21.0 28.0 33.6 42.0 78 800 2.3
SMD1812H300NXT 25.0 30.0 36.0 45.0 83 800 2.3
SMD1812H350NXT 29.0 35.0 42.0 52.5 93 800 2.3
SMD1812H380NXT 30.0 38.0 45.6 57.0 101 800 2.3
SMD1812H400NXT 30.0 40.0 48.0 60.0 106 800 2.3
SMD1812H420NXT 32.0 42.0 50.4 63.0 111 800 2.3
SMD1812H450NXT 35.0 45.0 54.0 67.5 125 800 2.3
SMD1812H470NXT 36.5 47.0 56.4 70.5 126 800 2.3
SMD1812H480NXT 37.0 48.0 57.6 72.0 132 800 2.3
SMD1812H500NXT 38.5 50.0 60.0 75.0 135 800 2.3
SMD1812H560NXT 40.0 56.0 67.2 84.0 150 800 2.3
SMD1812H600NXT 43.0 60.0 72.0 90.0 160 800 2.3
SMV1812H680NXT 49.0 68.0 81.6 102.0 180 800 2.3
SMV1812H850NXT 60.0 85.0 90.0 110.0 190 800 2.3
SMV1812SH381NXT-501 300.0 385.0 423.0 517.0 775 500 2.3
SMD2220H5R6NXT 4.0 5.6 6.4 9.6 17 1200 2.0
SMD2220H8R0NXT 6.0 8.0 8.8 13.2 27 1200 2.0
SMD2220H110NXT 8.0 11.0 12.75 17.25 30 1200 2.0
SMD2220H140NXT 11.0 14.0 16.8 21.0 40 1200 2.3
SMD2220H180NXT 14.0 18.0 21.6 27.0 51 1200 7.5
SMD2220H220NXT 17.0 22.0 26.4 33.0 62 1200 7.5
SMD2220H270NXT 20.0 27.0 32.4 40.5 75 1200 7.5
SMD2220H300NXT 25.0 30.0 36.0 45.0 85 1200 7.5
SMD2220H380NXT 30.0 38.0 42.3 51.7 77 1000 7.5
SMD2220H450NXT 35.0 45.0 50.4 61.6 90 1000 7.5
SMD2220H560NXT 40.0 56.0 61.2 74.8 110 800 7.5
SMD2220H650NXT 50.0 65.0 83.2 96.8 135 800 7.5
SMD2220H850NXT 60.0 85.0 90.0 110.0 165 800 7.5
SMD2220SH101NXT-401 75.0 100.0 108.0 132.0 210 400 8.0
SMD2220SH101NXT-801 75.0 100.0 108.0 132.0 210 800 8.0
SMD2220SH121NXT-401 95.0 125.0 135.0 165.0 260 400 8.0
SMD2220SH121NXT-801 95.0 125.0 135.0 165.0 260 800 8.0
SMD2220SH151NXT-401 115.0 150.0 162.0 198.0 315 400 8.0
SMD2220SH151NXT-801 115.0 150.0 162.0 198.0 315 800 8.0
SMD2220SH181NXT-401 140.0 180.0 198.0 142.0 380 400 8.0
SMD2220SH181NXT-801 140.0 180.0 198.0 142.0 380 800 8.0
SMD2220SH201NXT-401 150.0 200.0 216 264 415 400 8.0
SMD2220SH201NXT-801 150.0 200.0 216 264 415 800 8.0
SMD2220SH221NXT-501 175.0 225.0 243.0 297.0 380 500 8.5
SMD2220SH221NXT-801 175.0 225.0 243.0 297.0 380 800 8.5
SMD2220SH271NXT-401 210.0 275.0 297.0 363.0 580 400 8.0
SMD2220SH271NXT-801 210.0 275.0 297.0 363.0 580 800 8.5
SMD2220SH321NXT-801 250.0 320.0 350.0 429.0 650 500 8.5
SMD2220SH321NXT-501 250.0 320.0 350.0 429.0 650 500 8.5
SMD2220SH321NXT-801 250.0 320.0 350.0 429.0 650 800 8.5
SMD2220SH351NXT-501 275.0 350.0 387.0 473.0 710 500 8.5
SMD2220SH351NXT-801 275.0 350.0 387.0 473.0 710 800 8.5
SMD2220SH381NXT-501 300.0 385.0 423.0 517.0 775 500 8.5
SMD2220SH381NXT-801 300.0 385.0 423.0 517.0 775 800 8.5
SMD2220SH461NXT-501 350.0 460.0 504.0 616.0 925 500 8.5
SMD2220SH461NXT-801 350.0 460.0 504.0 616.0 925 800 8.5
SMD2220SH561NXT-501 420.0 560.0 612.0 748.0 1120 500 8.5
SMD2220SH561NXT-801 420.0 560.0 612.0 748.0 1120 800 8.5
SMD3220H101NXT 75.0 100.0 108 132 200 500 3.0
SMD3220H201NXT 150 200 216 264 360 500 3.0
SMD3220H221NXT 175 225 243 297 380 500 3.0
SMD3220H321NXT 250 320 351 429 650 500 3.0
SMD3220H351NXT 275 350 387 473 710 500 4.5
SMD3220SH351NXT-801 275 350 387 473 710 800 4.5
SMD3220H381NXT 300 385 423 517 775 500 5.0
SMD3220SH381NXT-801 300 385 423 517 775 800 5.0

陶瓷封装大尺寸高能贴片压敏电阻

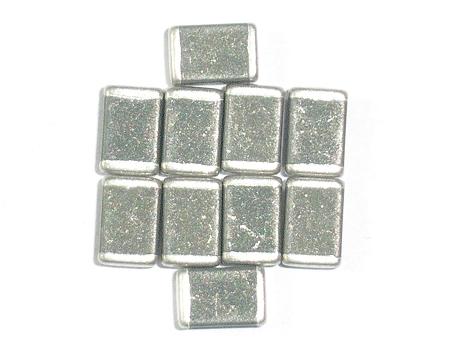

1812贴片压敏电阻


型号

工作电压 压敏电压 最大限制电压 流通量 最大能量 电容量
Vac Vdc V1mA(V)

Vc(V)

IN(A) Et(J) CP(pF)
Vb(V)

8/20μs

Ip(A) 8/20μs 10/1000μs 1KHz/1V
SMD3225H140NXT 11 14 18 ±10% 36 1 150 0.6 1750
SMD3225H180NXT 14 18 22 ±10% 43 1 150 0.7 1450
SMD3225H220NXT 17 22 27 ±10% 53 1 150 0.9 1200
SMD3225H260NXT 20 26 33 ±10% 65 1 150 1.1 980
SMD3225H310NXT 25 31 39 ±10% 77 1 150 1.2 850
SMD3225H380NXT 30 38 47 ±10% 93 1 150 1.5 720
SMD3225H450NXT 35 45 56 ±10% 110 1 150 1.8 620
SMD3225H560NXT 40 56 68 ±10% 135 1 150 2.2 520
SMD3225H650NXT 50 65 82 ±10% 135 5 400 2.5 300
SMD3225H850NXT 60 85 100 ±10% 165 5 400 3.0 250
SMD3225H101NXT 75 100 120 ±10% 200 5 400 4.0 210
SMD3225H121NXT 95 125 150 ±10% 250 5 400 6.0 135
SMD3225H151NXT 115 150 180 ±10% 300 5 400 6.5 110
SMD3225H171NXT 130 170 205 ±10% 340 5 400 7.0 100
SMD3225H181NXT 140 180 220 ±10% 360 5 400 7.5 95
SMD3225H201NXT 150 200 240

±10%

395 5 400 9.0 90
SMD3225H221NXT 175 225 270

±10%

455 5 400 9.5 75
SMD3225H301NXT 230 300 360

±10%

595 5 400 10.0 60
SMD3225H321NXT 250 320 390

±10%

650 5 400 11.0 55
SMD3225H351NXT 275 350 430 ±10% 710 5 400 13.0 50
SMD3225H381NXT 300 385 470 ±10% 775 5 400 15.0 45
SMD3225H411NXT 320 410 510 ±10% 845 5 400 16.5 40
SMD3225H451NXT 350 450 560

±10%

930 5 400 18.0 35
SMD4032H140NXT 11 14 18 ±10% 36 2.5 300 1.1 2750
SMD4032H180NXT 14 18 22 ±10% 43 2.5 300 1.3 2300
SMD4032H220NXT 17 22 27 ±10% 53 2.5 300 1.6 1900
SMD4032H260NXT 20 26 33 ±10% 65 2.5 300 2.0 1600
SMD4032H310NXT 25 31 39 ±10% 77 2.5 300 2.4 1400
SMD4032H380NXT 30 38 47 ±10% 93 2.5 300 2.8 1200
SMD4032H450NXT 35 45 56 ±10% 110 2.5 300 3.4 1050
SMD4032H560NXT 40 56 68 ±10% 135 2.5 300 4.1 900
SMD4032H650NXT 50 65 82 ±10% 135 10 1200 6.5 530
SMD4032H850NXT 60 85 100 ±10% 165 10 1200 7.0 480
SMD4032H101NXT 75 100 120 ±10% 200 10 1200 9.0 430
SMD4032H121NXT 95 125 150 ±10% 250 10 1200 11.0 260
SMD4032H151NXT 115 150 180 ±10% 300 10 1200 13.0 220
SMD4032H171NXT 130 170 205 ±10% 340 10 1200 15.0 200
SMD4032H181NXT 140 180 220 ±10% 360 10 1200 18.0 180
SMD4032H201NXT 150 200 240

±10%

395 10 1200 18.5 170
SMD4032H221NXT 175 225 270

±10%

455 10 1200 21.0 150
SMD4032H301NXT 230 300 360

±10%

595 10 1200 23.0 115
SMD4032H321NXT 250 320 390

±10%

650 10 1200 25.0 105
SMD4032H351NXT 275 350 430 ±10% 710 10 1200 29.0 95
SMD4032H381NXT 300 385 470 ±10% 775 10 1200 30.0 90
SMD4032H411NXT 320 410 510 ±10% 845 10 1200 33.0 85
SMD4032H451NXT 350 450 560

±10%

930 10 1200 33.0 80
SMD4032H611NXT 460 611 750

±10%

1235 10 1200 50.5 55
SMD4840H101NXT 75 100 120

±10%

200 10 1500 - 350
SMD4840H321NXT 250 320 390

±10%

650 10 1500 - 200
SMD4840H351NXT 275 350 430

±10%

710 10 1500 - 180
SMD4840H381NXT 300 385 470

±10%

775 10 1500 - 150

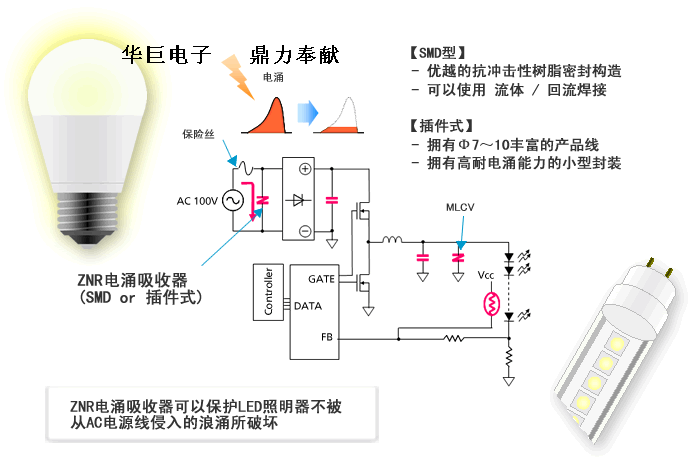

高能贴片压敏电阻在LED保护中的应用

型号 压敏电压 最大连续工作电压 最大限制电压 能量耐量 最大通流能量 最大静态功率 电容量 漏电流
8/20us
Vdc Vac Vdc 2mS A W pF
Vdc Ip

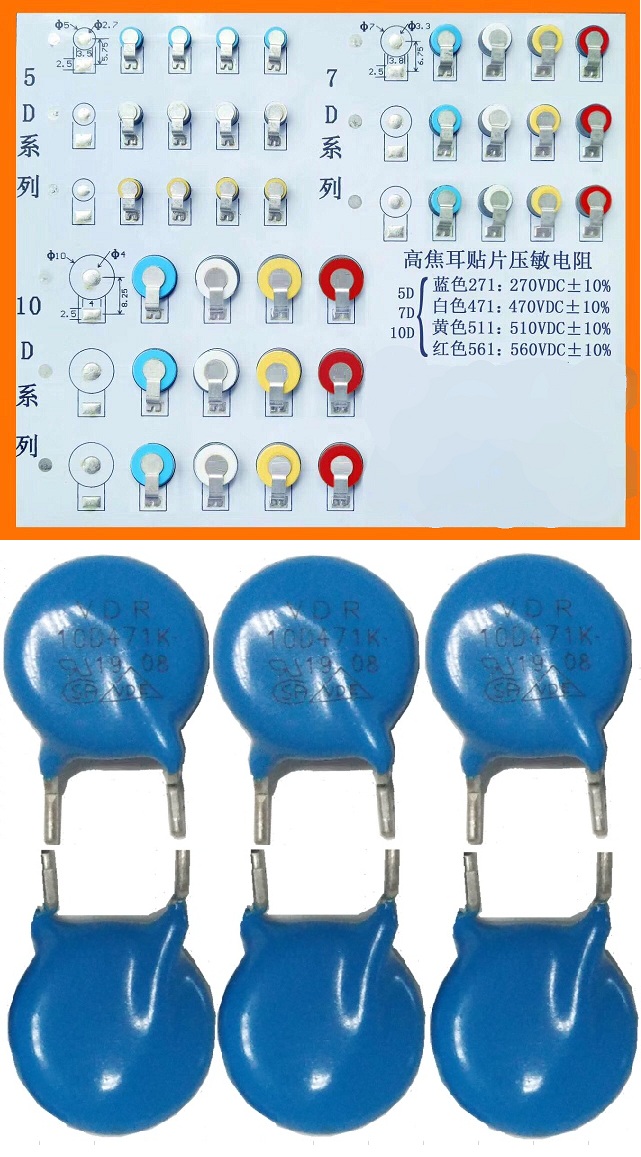

SMD05D271K 270±10% 175 255 480 5 6.1 500 0.1 75 20uA
SMD05D471K 470±10% 300 385 810 5 10.6 500 0.1 55
SMD05D511K 510±10% 320 428 880 5 11.5 500 0.1 55
SMD05D561K 560±10% 350 460 920 5 12.5 500 0.1 55
SMD07D271K 270±10% 175 255 480 10 12.6 1000 0.25 190
SMD07D471K 470±10% 300 385 810 10 28 1000 0.25 90
SMD07D511K 510±10% 320 428 880 10 30 1000 0.25 80
SMD07D561K 560±10% 350 460 920 10 32 1000 0.25 70
SMD10D271K 270±10% 175 255 480 25 30 2000 0.4 330
SMD10D471K 470±10% 300 385 810 25 52 2000 0.4 190
SMD10D511K 510±10% 320 428 880 25 56 2000 0.4 180
SMD10D561K 560±10% 350 460 920 25 60 2000 0.4 170
BSMD05D271K 270±10% 175 255 480 5 6.1 500 0.1 75
BSMD05D471K 470±10% 300 385 810 5 10.6 500 0.1 55
BSMD05D511K 510±10% 320 428 880 5 11.5 500 0.1 55
BSMD05D561K 560±10% 350 460 920 5 12.5 500 0.1 55
BSMD07D271K 270±10% 175 255 480 10 12.6 1000 0.25 190
BSMD07D471K 470±10% 300 385 810 10 28 1000 0.25 90
BSMD07D511K 510±10% 320 428 880 10 30 1000 0.25 80
BSMD07D561K 560±10% 350 460 920 10 32 1000 0.25 70
BSMD10D271K 270±10% 175 255 480 25 30 2000 0.4 330
BSMD10D471K 470±10% 300 385 810 25 52 2000 0.4 190
BSMD10D511K 510±10% 320 428 880 25 56 2000 0.4 180
BSMD10D561K 560±10% 350 460 920 25 60 2000 0.4 170
  • - 拥有SMD,插件式等广范围的产品
  • - 拥有高耐电涌电流能力的小型封装
  • - 可以使用 流体 / 回流焊接

表1

用途 外形 SMD贴片型
系列 SMD1210SHXXX-201 SMD1812SH-XXX-501 SMD2220SHXXX-501 SMD2220SHXXX-801
压敏电压

允许最大电路电压

型号 耐浪涌电流能力 型号 耐浪涌电流能力 型号 耐浪涌电流能力 型号 耐浪涌电流能力
AC rms DC 8/20µs
1time
8/20µs
1time
8/20µs
1time
8/20µs
1time
用于AC 110 Vac 200V 130V 170V
220V 140V 180V
240V 150V 200V 1210SH201 200A
270V 175V 225V 3220SH221 500A 3220SH221 800A
330V 210V 270V
360V 230V 300V
用于AC 220 Vac 390V 250V 320V 1210SH321 200A 2220SH321 500A 2220SH321 800A
430V 275V 350V 2220SH351 500A 2220SH351 800A
470V 300V 385V 1812SH381 500 2220SH381 500A 2220SH381 800A
560V 350V 460V     2220SH461 500A 2220SH461 800A
620V 385V 505V
680V 420V 560V     2220SH561 500A 2220SH561 800A
750V 460V 615V
820V 510V 670V

表2

用途 外形 SMD贴片型
系列 SMD3220HXXX-501 SMD3220SHXXX-801 SMD贴片系列 SSMD贴片系列
压敏电压 允许最大电路电压 型号 耐浪涌电流能力 型号 耐浪涌电流能力 型号 耐浪涌电流能力 型号 耐浪涌电流能力
AC rms DC 8/20µs
1time
8/20µs
1time
8/20µs
1time
8/20µs
1time
用于AC 110 Vac 200 V 130 V 170 V 3225H171 400A 3225H171 400A
220 V 140 V 180 V 3225H181 400A 3225H181 400A
240 V 150 V 200 V 3225H201 400A 3225H201 400A
270V 175V 225V 3220H221 400A 3225H221 400A 3225H221 400A
330 V 210 V 270 V 3225H271 400A 3225H271 400A
360 V 230 V 300 V 3225H301 400A 3225H301 400A
用于AC 220 Vac 390V 250V 320V 3220H321 400A 3225H321 400A 3225H321 400A
430 V 275 V 350 V 3220H351 400A 3220SH351 800A 3225H351 400A 3225H351 400A
470 V 300 V 385 V 3220H381 400A 3220SH381 800A 3225H381 400A 3225H381 400A
560 V 350 V 460 V
620 V 385 V 505 V
680 V 420 V 560 V
750 V 460 V 615 V
820 V 510 V 670 V

表3

用途 外形 SMD贴片型 插件型

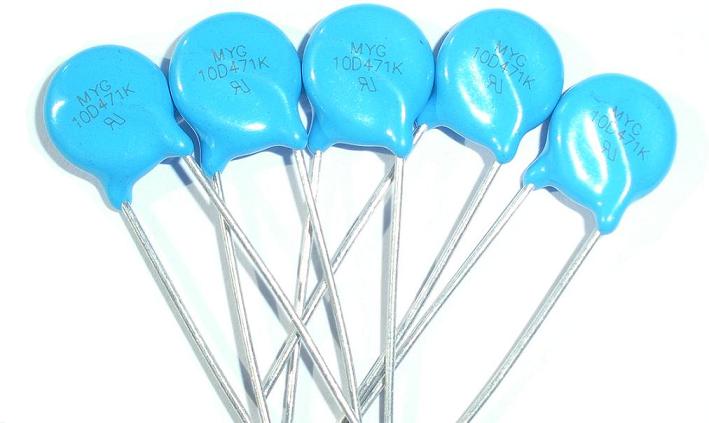

系列 SMD,SSMD贴片系列 φ5系列 φ7系列 φ10系列
压敏电压 允许最大电路电压 型号 耐浪涌电流能力 型号 耐浪涌电流能力 型号 耐浪涌电流能力

型号

耐浪涌电流能力
AC rms DC 8/20µs
1time
8/20µs
1time
8/20µs
1time
8/20µs
1time
用于AC 110 Vac 200 V 130 V 170 V 4032H171 1200 A MYG5D201K 400 A MYG7D201K 600 A MYG10D201K 1250 A
220 V 140 V 180 V 4032H181 1200 A MYG5D221K 400 A MYG7D221K 600 A MYG10D221K 1250 A
240 V 150 V 200 V 4032H201 1200 A MYG5D241K 400 A MYG7D241K 600 A MYG10D241K 1250 A
270V 175V 225V 4032H221 1200 A MYG5D271K 400 A MYG7D271K 600 A MYG10D271K 1250 A
330 V 210 V 270 V 4032H271 1200 A MYG5D331K 400 A MYG7D331K 600 A MYG10D331K 1250 A
360 V 230 V 300 V 4032H301 1200 A MYG5D361K 400 A MYG7D361K 600 A MYG10D361K 1250 A
用于AC 220 Vac 390V 250V 320V 4032H321 1200A MYG5D391K 400 A MYG7D391K 600 A MYG10D391K 1250 A
430 V 275 V 350 V 4032H351 1200 A MYG5D471K 400 A MYG7D431K 600 A MYG10D431K 1250 A
470 V 300 V 385 V 4032H381 1200 A MYG5D471K 400 A MYG7D471K 600 A MYG10D471K 1250 A
560 V 350 V 460 V     MYG5D511K 400 A MYG7D511K 600 A MYG10D511K 1250 A
620 V 385 V 505 V             MYG10D621K 1250 A
680 V 420 V 560 V             MYG10D681K 1250 A
750 V 460 V 615 V             MYG10D751K 1250 A
820 V 510 V 670 V             MYG10D821K 1250 A

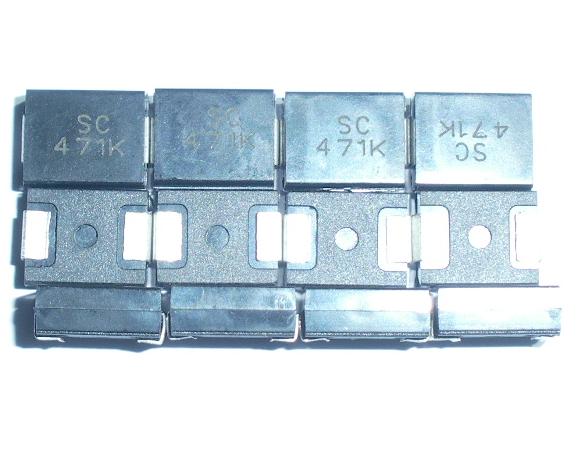

4.SMD塑封片式压敏电阻外型结构和尺寸:(mm)





规格

电压范围

外形尺寸(mm)
英制 公制

V

L W H
3225 08CL V1mA=180~270 8.00 ± 0.30 6.30 ±0.30 3.2 ± 0.30
V1mA=360~560 3.2 ± 0.30
4.5 ± 0.30
4032 10CL V1mA=180~270 10.0 ± 0.30 8.00 ±0.30 3.2 ± 0.30
V1mA=360~750 3.2 ± 0.30
4.5 ± 0.30

备注压敏电压:压敏电压V1mA=360~750高度H有两种一种是H=3.2薄片一只是H=4.5厚片

4.焊盘尺寸:(mm)



规格

外形尺寸(mm)
英制 公制

A

B C L
3225 08CL 3.5 2.8 4.5 10.1
4032 10CL 3.5 2.8 6.5 10.1

5.SSMD3225-SSMD4032系列贴片压敏电阻主要技术参数:


型号

工作电压 压敏电压 最大限制电压 流通量 最大能量 电容量
Vac Vdc V1mA(V)

Vc(V)

IN(A) Et(J) CP(pF)
Vb(V)

8/20μs

Ip(A) 8/20μs 10/1000μs 1KHz/1V
SSMD3225H140NT 11 14 18 ±10% 36 1 150 0.6 1750
SSMD3225H180NT 14 18 22 ±10% 43 1 150 0.7 1450
SSMD3225H220NT 17 22 27 ±10% 53 1 150 0.9 1200
SSMD3225H260NT 20 26 33 ±10% 65 1 150 1.1 980
SSMD3225H310NT 25 31 39 ±10% 77 1 150 1.2 850
SSMD3225H380NT 30 38 47 ±10% 93 1 150 1.5 720
SSMD3225H450NT 35 45 56 ±10% 110 1 150 1.8 620
SSMD3225H560NT 40 56 68 ±10% 135 1 150 2.2 520
SSMD3225H650NT 50 65 82 ±10% 135 5 400 2.5 300
SSMD3225H850NT 60 85 100 ±10% 165 5 400 3.0 250
SSMD3225H101NT 75 100 120 ±10% 200 5 400 4.0 210
SSMD3225H121NT 95 125 150 ±10% 250 5 400 6.0 135
SSMD3225H151NT 115 150 180 ±10% 300 5 400 6.5 110
SSMD3225H171NT 130 170 205 ±10% 340 5 400 7.0 100
SSMD3225H181NT 140 180 220 ±10% 360 5 400 7.5 95
SSMD3225H201NT 150 200 240

±10%

395 5 400 9.0 90
SSMD3225H221NT 175 225 270

±10%

455 5 400 9.5 75
SSMD3225H301NT 230 300 360

±10%

595 5 400 10.0 60
SSMD3225H321NT 250 320 390

±10%

650 5 400 11.0 55
SSMD3225H351NT 275 350 430 ±10% 710 5 400 13.0 50
SSMD3225H381NT 300 385 470 ±10% 775 5 400 15.0 45
SSMD3225H411NT 320 410 510 ±10% 845 5 400 16.5 40
SSMD3225H451NT 350 450 560

±10%

930 5 400 18.0 35
SSMD4032H140NT 11 14 18 ±10% 36 2.5 300 1.1 2750
SSMD4032H180NT 14 18 22 ±10% 43 2.5 300 1.3 2300
SSMD4032H220NT 17 22 27 ±10% 53 2.5 300 1.6 1900
SSMD4032H260NT 20 26 33 ±10% 65 2.5 300 2.0 1600
SSMD4032H310NT 25 31 39 ±10% 77 2.5 300 2.4 1400
SSMD4032H380NT 30 38 47 ±10% 93 2.5 300 2.8 1200
SSMD4032H450NT 35 45 56 ±10% 110 2.5 300 3.4 1050
SSMD4032H560NT 40 56 68 ±10% 135 2.5 300 4.1 900
SSMD4032H650NT 50 65 82 ±10% 135 10 1200 6.5 530
SSMD4032H850NT 60 85 100 ±10% 165 10 1200 7.0 480
SSMD4032H101NT 75 100 120 ±10% 200 10 1200 9.0 430
SSMD4032H121NT 95 125 150 ±10% 250 10 1200 11.0 260
SSMD4032H151NT 115 150 180 ±10% 300 10 1200 13.0 220
SSMD4032H171NT 130 170 205 ±10% 340 10 1200 15.0 200
SSMD4032H181NT 140 180 220 ±10% 360 10 1200 18.0 180
SSMD4032H201NT 150 200 240

±10%

395 10 1200 18.5 170
SSMD4032H221NT 175 225 270

±10%

455 10 1200 21.0 150
SSMD4032H301NT 230 300 360

±10%

595 10 1200 23.0 115
SSMD4032H321NT 250 320 390

±10%

650 10 1200 25.0 105
SSMD4032H351NT 275 350 430 ±10% 710 10 1200 29.0 95
SSMD4032H381NT 300 385 470 ±10% 775 10 1200 30.0 90
SSMD4032H411NT 320 410 510 ±10% 845 10 1200 33.0 85
SSMD4032H451NT 350 450 560

±10%

930 10 1200 33.0 80
SSMD4032H611NT 460 611 750

±10%

1235 10 1200 50.5 55

华巨电子贴片压敏电阻3223和4032与EPCOS替换对照表


华巨型号

EPCOS型号 EPCOS Ordering code
SSMD3225H140NT CU3225K11G2 B72650M0110K072
SSMD3225H180NT CU3225K14G2 B72650M0140K072
SSMD3225H220NT CU3225K17G2 B72650M0170K072
SSMD3225H260NT CU3225K20G2 B72650M0200K072
SSMD3225H310NT CU3225K25G2 B72650M0250K072
SSMD3225H380NT CU3225K30G2 B72650M0300K072
SSMD3225H450NT CU3225K35G2 B72650M0350K072
SSMD3225H560NT CU3225K40G2 B72650M0400K072
SSMD3225H650NT CU3225K50G2 B72650M0500K072
SSMD3225H850NT CU3225K60G2 B72650M0600K072
SSMD3225H101NT CU3225K75G2 B72650M0750K072
SSMD3225H121NT CU3225K95G2 B72650M0950K072
SSMD3225H151NT CU3225K115G2 B72650M0111K072
SSMD3225H171NT CU3225K130G2 B72650M0131K072
SSMD3225H181NT CU3225K140G2 B72650M0141K072
SSMD3225H201NT CU3225K150G2 B72650M0151K072
SSMD3225H221NT CU3225K175G2 B72650M0171K072
SSMD3225H301NT CU3225K230G2 B72650M0231K072
SSMD3225H321NT CU3225K250G2 B72650M0251K072
SSMD3225H351NT CU3225K275G2 B72650M0271K072
SSMD3225H381NT CU3225K300G2 B72650M0301K072
SSMD3225H411NT
SSMD3225H451NT
SSMD4032H140NT CU4032K11G2 B72660M0110K072
SSMD4032H180NT CU4032K14G2 B72660M0140K072
SSMD4032H220NT CU4032K17G2 B72660M0170K072
SSMD4032H260NT CU4032K20G2 B72660M0200K072
SSMD4032H310NT CU4032K25G2 B72660M0250K072
SSMD4032H380NT CU4032K30G2 B72660M0300K072
SSMD4032H450NT CU4032K35G2 B72660M0350K072
SSMD4032H560NT CU4032K40G2 B72660M0400K072
SSMD4032H650NT CU4032K50G2 B72660M0500K072
SSMD4032H850NT CU4032K60G2 B72660M0600K072
SSMD4032H101NT CU4032K75G2 B72660M0750K072
SSMD4032H121NT CU4032K95G2 B72660M0950K072
SSMD4032H151NT CU4032K115G2 B72660M0111K072
SSMD4032H171NT CU4032K130G2 B72660M0131K072
SSMD4032H181NT CU4032K140G2 B72660M0141K072
SSMD4032H201NT CU4032K150G2 B72660M0151K072
SSMD4032H221NT CU4032K175G2 B72660M0171K072
SSMD4032H301NT CU4032K230G2 B72660M0231K072
SSMD4032H321NT CU4032K250G2 B72660M0251K072
SSMD4032H351NT CU4032K275G2 B72660M0271K072
SSMD4032H381NT CU4032K300G2 B72660M0301K072
SSMD4032H411NT
SSMD4032H451NT
SSMD4032H611NT

  Copyright ◎ 2000 南京华巨电子有限公司 All Right Reserved ICP经营许可证号: 苏ICP备06030855
地址:南京江宁区天元中路126号  电话:025-52153215 52153380  传真:025-52157065
邮箱 :
网址:www.sinochip.net 技术支持:华巨电子
