低功耗低内阻贴片自恢复保险丝 低功耗低内阻贴片自恢复保险丝

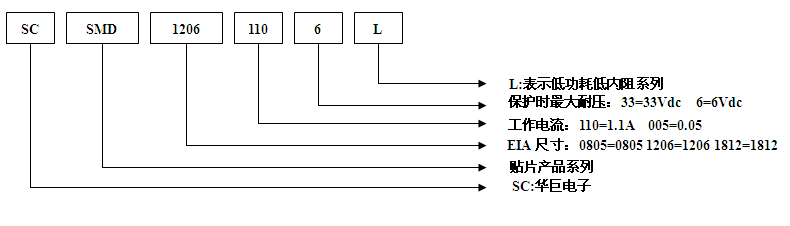

选型指南      返回上一页面

     自恢复保险丝是一种热敏半导体材料,灵敏度本身就不高,如果不考虑灵敏度是完全可以用的,保险丝主要的参数就是熔断电流,只要耐压超过实际电路中的电压就行了,比如我们常见的玻璃管的保险丝,一般标的耐压都是250VAC,但实际应用的时候,不管是交流的直流的,不管是220V还是12V都是一样的,考虑的是熔断电流高灵敏度的还是需要快断的保险丝是,自恢复保险丝属于慢断类型保险丝,自恢复保险丝的材料因为通电后发热,当电流过大发热到一定程度的时候,材料就不导电了,这个和普通的保险丝是一个道理,只不过普通的保险丝是一次型熔断而已。自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外,构成链状导电电通路,此时的自恢复保险丝为低阻状态(a),线路上流经自恢复保险丝的电流所产生的热能小,不会改变晶体结构。当线路发生短路或过载时,流经自恢复保险丝的大电流产生的热量使聚合树脂融化,体积迅速增长,形成高阻状态(b),工作电流迅速减小,从而对电路进行限制和保护。当故障排除后,自恢复保险丝重新冷却结晶,体积收缩,导电粒子重新形成导电通路,自恢复保险丝恢复为低阻状态,从而完成对电路的保护,无须人工更换。
   华巨电子是专业的自恢复保险丝生产商,公司主要于热敏电阻,压敏电阻,自恢复保险丝的研发和生产。公司依托强大的研发能力最新推出低功耗,低内阻的贴片自恢复保险丝,适用于电池供电的手持设备,能有效增加设备的使用时间,为公司又一主打产品。

●表面贴装SMD自恢复保险丝应用范围:
SMD贴片自恢复保险丝:SMD自恢复保险丝系列产品专为程控交换机、配线架设计生产的过保护器件,同时还可用于变压器、安防设备、灯具、汽车电子、工控、通信、仪表、电话线路等领域。

●SMD自恢复保险丝特点
1. 满足RoHS 要求
2. EIA 尺寸﹕0805~2920
3. 维持电流范围﹕ 0.05 ~ 3.0A
4. 电压等级从6V 到60V﹐满足计算机和各种电子应用需要
5. 焊盘尺寸小
6. 动作时间快
7. 阻抗低
8. 工作温度范围﹕ -40~+85℃
9. 安规认证﹕UL /cUL/TUV
10. 品种多,规格全,可替代Raychem,Littelfuse,BOURNS进口型号
11. 体积小、结构坚固、便于自动化安装

●贴片自恢复保险丝应用范围
1. 计算机及外围设备
2. 移动电话电池组
3. 汽车电子
4. 电源供应器
5. 通讯系统
6. 其它应用

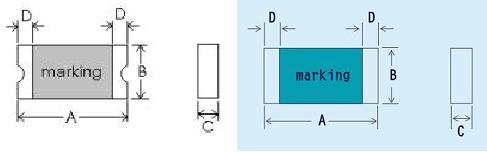

●SMD自恢复保险丝电气特性与产品尺寸

0402 贴片自恢复保险丝电气特性 (23℃)

Model
型号

Ih It Trip Time Vmax Imax Pdmax Resistance
A A A S V A W Rmin(W) R1max(W)

SMD0402-005-6L

0.05 0.10 0.25 0.80 6 40 0.8 2.000 40.00
SMD0402-010-6L 0.10 0.20 0.50 0.80 6 40 0.8 1.200 6.00
SMD0402-020-6L 0.20 0.40 8.00 0.02 6 40 0.8 0.500 4.00
SMD0402-035-6L 0.35 0.70 8.00 0.05 6 40 0.8 0.250 1.00
SMD0402-050-6L 0.50 1.00 8.00 0.10 6 40 0.8 0.100 0.450

0603 贴片自恢复保险丝电气特性 (23℃)

Model
型号

Ih It 最慢断开时间 Vmax Imax Pdmax Resistance
A A A S V A W Rmin(W) R1max(W)
SMD0603-025-9L 0.25 0.55 8.0 0.08 9 100 0.5 0.500 3.00
SMD0603-035-6L 0.35 0.75 8.0 0.10 6 100 0.5 0.200 1.00
SMD0603-050-6L 0.50 1.00 8.0 0.10 6 100 0.6 0.070 0.350
SMD0603-075-6L 0.75 1.50 8.0 0.20 6 100 0.6 0.050 0.250

SMD0603-075-8L

0.75

1.50

8.0

1.00

8.0

25

0.50

0.080

0.250

SMD0603-100-8L

1.00

2.00

8.0

2.00

8.0

25

0.50

0.040

0.300

SMD0603-125-6L

1.25

2.50

8.0

3.00

6.0

50

0.50

0.035

0.180

SMD0603-150-6L

1.50

3.00

8.0

4.00

6.0

50

0.50

0.025

0.120

SMD0603-175-6L

1.75

3.50

8.0

5.00

6.0

50

0.50

0.015

0.070

SMD0603-200-6L

2.00

4.00

8.0

5.00

6.0

50

0.50

0.012

0.065

SMD0603-250-6L

2.50

5.00

8.0

5.00

6.0

50

0.50

0.010

0.060

SMD0603-260-6L

2.60

5.20

8.0

5.00

6.0

50

0.50

0.008

0.055

SMD0603-300-6L

3.00

6.00

8.0

5.00

6.0

50

0.50

0.008

0.050

华巨与Littelfuse、Polytronics对照表

华巨型号 Littelfuse型号 Polytronics型号
SMD0603-025-9L —— SMD0603P025TF
SMD0603-035-6L —— SMD0603P035TF
SMD0603-050-6L —— SMD0603P050SLR
SMD0603-075-6L —— SMD0603P075SLR

0805 贴片自恢复保险丝电气特性 (23℃)

Model
型号

Ih It 最慢断开时间 Vmax Imax Pdmax Resistance
A A A S V A W Rmin(W) R1max(W)
SMD0805-075-6L 0.75 1.50 8.0 0.20 6 100 0.6 0.040 0.160
SMD0805-110-6L 1.10 1.80 8.0 0.30 6 100 0.6 0.030 0.130
SMD0805-125-6L 1.25 2.50 8.0 0.30 6 100 0.6 0.025 0.110
SMD0805-150-6L 1.50 3.00 8.0 0.30 6 100 0.6 0.015 0.065

SMD0805-160-8L

1.60

3.20

8.0

5.00

8.0

50

1.20

0.015

0.070

SMD0805-175-8L

1.75

3.50

8.0

5.00

8.0

50

1.20

0.015

0.065

SMD0805-175-12L

1.75

3.50

8.0

5.00

12.0

50

1.20

0.015

0.065

SMD0805-200-8L

2.00

4.00

8.0

5.00

8.0

50

1.20

0.008

0.050

SMD0805-200-12L

2.00

4.00

8.0

5.00

12.0

50

1.20

0.008

0.050

SMD0805-260-8L

2.60

5.20

8.0

5.00

8.0

50

1.20

0.007

0.030

SMD0805-260-12L

2.60

5.20

8.0

5.00

12.0

50

1.20

0.007

0.030

SMD0805-300-8L

3.00

6.00

8.0

5.00

8.0

50

1.20

0.005

0.020

SMD0805-350-8L

3.50

7.00

8.0

5.00

8.0

50

1.20

0.004

0.018

SMD0805-380-8L

3.80

7.60

8.0

5.00

8.0

50

1.20

0.002

0.016

SMD0805-400-6L

4.00

8.00

8.0

5.00

6.0

50

1.20

0.002

0.014

SMD0805-450-6L

4.50

9.00

8.0

5.00

6.0

50

1.20

0.002

0.012

华巨与Littelfuse、Polytronics对照表

华巨型号 Littelfuse型号 Polytronics型号
SMD0805-075-6L 0805L075SLYR SMD0805P075SLR
SMD0805-110-6L 0805L110SLYR SMD0805P110SLR
SMD0805-125-6L —— SMD0805P125SLR
SMD0805-150-6L 0805L150SLYR SMD0805P150SLR

1206 贴片自恢复保险丝电气特性 (23℃)

Model
型号

Ih It 最慢断开时间 Vmax Imax Pdmax Resistance
A A A S V A W Rmin(W) R1max(W)

SMD1206-050-6L

0.5 1.00 8.0 0.20 6 100 0.8 0.025 0.200
SMD1206-075-6L 0.75 1.80 8.0 0.30 6 100 0.8 0.018 0.180
SMD1206-110-6L 1.10 2.20 8.0 0.30 6 100 0.8 0.015 0.100
SMD1206-150-6L 1.50 3.00 8.0 0.30 6 100 0.8 0.010 0.065

SMD1206-175-6L

1.75

3.50

8.0

5.00

6.0

100

1.20

0.010

0.060

SMD1206-200-6L

2.00

3.50

8.0

1.50

6.0

50

1.20

0.008

0.040

SMD1206-200-8L

2.00

4.00

8.0

5.00

8.0

50

1.20

0.008

0.040

SMD1206-200-12L

2.00

4.00

8.0

5.00

12.0

50

1.20

0.008

0.040

SMD1206-260-6L

2.60

5.20

8.0

5.00

6.0

50

1.20

0.004

0.025

SMD1206-260-12L

2.60

5.20

8.0

5.00

12.0

50

1.20

0.004

0.025

SMD1206-300-6L

3.00

6.00

8.0

5.00

6.0

50

1.50

0.004

0.020

SMD1206-300-12L

3.00

6.00

8.0

5.00

12.0

50

1.50

0.004

0.020

SMD1206-350-6L

3.50

7.00

8.0

5.00

6.0

50

1.50

0.004

0.018

SMD1206-350-12L

3.50

7.00

8.0

5.00

12.0

50

1.50

0.004

0.018

SMD1206-380-6L

3.80

7.60

8.0

5.00

6.0

50

1.50

0.004

0.016

SMD1206-380-12L

3.80

7.60

8.0

5.00

12.0

50

1.50

0.004

0.016

SMD1206-400-6L

4.00

8.00

8.0

5.00

8.0

50

1.50

0.004

0.014

SMD1206-400-12L

4.00

8.00

8.0

5.00

12.0

50

1.50

0.004

0.014

SMD1206-450-8L

4.50

9.00

22.5

5.00

8.0

50

1.50

0.002

0.012

SMD1206-450-12L

4.50

9.00

22.5

5.00

12.0

50

1.50

0.002

0.012

SMD1206-500-6L

5.00

10.00

25.0

5.00

6.0

50

1.50

0.002

0.011

SMD1206-550-6L

5.50

11.00

27.5

5.00

6.0

50

1.50

0.002

0.010

SMD1206-600-6L

6.00

12.00

30.0

5.00

6.0

50

1.50

0.002

0.009

SMD1206-650-6L

6.50

13.00

32.5

5.00

6.0

50

1.50

0.001

0.009

SMD1206-700-6L

7.00

14.00

35.0

5.00

6.0

50

1.50

0.001

0.008

华巨与Littelfuse、Polytronics对照表

华巨型号 Littelfuse型号 Polytronics型号
SMD1206-050-6L —— ——
SMD1206-075-6L —— ——
SMD1206-110-6L 1206L110SLYR SMD1206P110SLR
SMD1206-150-6L 1206L150SLYR SMD1206P150SLR
SMD1206-200-6L —— SMD1206P150SLR

1210 贴片自恢复保险丝电气特性 (23℃)

Model
型号

Ih It 最慢断开时间 Vmax Imax Pdmax Resistance
A A A S V A W Rmin(W) R1max(W)
SMD1210-175-6L 1.75 3.50 8.0 0.80 6.0 50 1.20 0.005 0.040
SMD1210-175-12L 1.75 3.50 8.0 0.80 12.0 50 1.20 0.005 0.040
SMD1210-190-6L 1.90 4.90 8.0 5.00 6.0 50 1.20 0.004 0.018
SMD1210-200-6L 2.00 4.00 8.0 5.00 6.0

50

1.20 0.004 0.028
SMD1210-200-12L 2.00 4.00 8.0 5.00 12.0

50

1.20 0.004 0.028
SMD1210-210-6L 2.10 4.20 8.0 5.00 6.0

50

1.20 0.004 0.026
SMD1210-230-6L 2.30 4.60 8.0 5.00 6.0

50

1.20 0.004 0.024
SMD1210-250-6L 2.50 5.00 8.0 5.00 6.0

50

1.20 0.004 0.022
SMD1210-260-6L 2.60 5.20 8.0 5.00 6.0

50

1.20 0.004 0.020
SMD1210-260-12L 2.60 5.20 8.0 5.00 12.0

50

1.20 0.004 0.020
SMD1210-300-6L 3.00 6.00 15.00 5.00 6.0

50

1.20 0.003 0.020
SMD1210-300-12L 3.00 6.00 15.00 5.00 12.0

50

1.20 0.003 0.020
SMD1210-350-6L 3.50 7.00 17.50 2.00 6.0

50

1.20 0.002 0.016
SMD1210-350-12L 3.50 7.00 17.50 2.00 12.0

50

1.20 0.002 0.016
SMD1210-380-6L 3.80 7.60 19.00 2.00 6.0

50

1.20 0.002 0.014
SMD1210-380-12L 3.80 7.60 19.00 2.00 12.0

50

1.20 0.002 0.014
SMD1210-400-6L 4.00 8.00 20.00 2.00 6.0

50

1.20 0.002 0.012
SMD1210-400-12L 4.00 8.00 20.00 2.00 12.0

50

1.20 0.002 0.012
SMD1210-450-6L 4.50 9.00 22.50 5.00 6.0

50

1.20 0.002 0.011
SMD1210-450-12L 4.50 9.00 22.50 5.00 12.0

50

1.20 0.002 0.011
SMD1210-500-6L 5.00 10.0 25.00 5.00 6.0

50

1.20 0.002 0.011
SMD1210-550-6L 5.50 11.0 27.50 5.00 6.0

50

1.20 0.001 0.011
SMD1210-600-6L 6.00 12.0 30.00 5.00 6.0

50

1.20 0.001 0.010
SMD1210--650-6L 6.50 13.00 32.00 5.00 6.0

50

1.20 0.001 0.009
SMD1210-700-6L 7.00 14.00 35.00 5.00 6.0

50

1.20 0.001 0.008
SMD1210-750-6L 7.50 15.00 37.50 5.00 6.0

50

1.20 0.001 0.007

华巨与Littelfuse、Polytronics对照表

华巨型号 Littelfuse型号 Polytronics型号
SMD1210-175-6L —— SMD1210P175SLR
SMD1210-200-6L 1210L200SLYR SMD1210P200SLR
SMD1210-300-6L ——

——

1812 贴片自恢复保险丝电气特性 (23℃)

Model
型号

Ih It 最慢断开时间 Vmax Imax Pdmax Resistance
A A A S V A W Rmin(W) R1max(W)
SMD1812-140-6L 1.40 3.60 8.0 3.00 6 100 1.0 0.010 0.035
SMD1812-190-6L 1.90 4.90 8.0 5.00 6 100 1.0 0.003 0.025

SMD1812-250-6L

2.50 8.00 8.0 5.00 6.0 100 1.5 0.004 0.024
SMD1812-270-6L 2.70 6.20 13.5 3.00 6 100 1.0 0.003 0.023
SMD1812-300-6L 3.00 7.00 15.0 2.00 6 100 1.0 0.O03 0.022
SMD1812-350-6L 3.50 9.00 17.5 5.00 6.0 100 1.5 0.004 0.015
SMD1812-350-12L 3.50 7.00 17.5 5.00 12.0 50 1.5 0.004 0.015
SMD1812-370-6L 3.70 9.10 18.5 2.00 6 100 1.0 0.003 0.018
SMD1812-400-6L 4.00 8.00 20.0 5.00 6.0 50 1.5 0.004 0.014
SMD1812-400-12L 4.00 8.00 20.0 5.00 12.0 50 1.5 0.004 0.014
SMD1812-450-6L 4.50 9.00 22.5 5.00 6.0 50 1.5 0.004 0.012
SMD1812-450-12L 4.50 9.00 22.5 5.00 12.0 50 1.5 0.004 0.012
SMD1812-500-6L 5.00 9.00 25.0 5.00 6.0 50 1.5 0.003 0.012
SMD1812-500-12L 5.00 9.00 25.0 5.00 12.0 50 1.5 0.003 0.012
SMD1812-550-6L 5.50 11.00 27.5 5.00 6.0 50 1.5 0.002 0.010
SMD1812-550-12L 5.50 11.00 27.5 5.00 12.0 50 1.5 0.002 0.010
SMD1812-600-6L 6.00 12.00 30.0 5.00 6.0 50 1.5 0.001 0.010
SMD1812-600-12L 6.00 12.00 30.0 5.00 12.0 50 1.5 0.001 0.010
SMD1812-650-6L 6.50 13.00 32.5 5.00 6.0 50 1.5 0.001 0.009
SMD1812-700-6L 7.00 14.00 35.0 5.00 6.0 50 1.5 0.001 0.008
SMD1812-750-6L 7.50 15.00 37.5 5.00 6.0 50 1.5 0.0005 0.008
SMD1812-800-6L 8.00 16.0 40.0 5.00 6.0 50 1.5 0.0005 0.007
SMD1812-850-6L 8.50 17.0 40.0 5.00 6.0 50 1.5 0.0005 0.006
SMD1812-900-6L 9.00 18.0 45.0 5.00 6.0 50 1.5 0.0005 0.005

华巨与Littelfuse、Polytronics对照表

华巨型号 Littelfuse型号 Polytronics型号
SMD1812-140-6L —— ——
SMD1812-190-6L 1812L190SLYR SMD1812P190SLR
SMD1812-270-6L ——

——

SMD1812-300-6L ——

——

SMD1812-370-6L ——

SMD1812P190SLR
