30V自恢复保险丝系列 30V自恢复保险丝系列

选型指南      返回上一页面

     自恢复保险丝是一种热敏半导体材料,灵敏度本身就不高,如果不考虑灵敏度是完全可以用的,保险丝主要的参数就是熔断电流,只要耐压超过实际电路中的电压就行了,比如我们常见的玻璃管的保险丝,一般标的耐压都是250VAC,但实际应用的时候,不管是交流的直流的,不管是220V还是12V都是一样的,考虑的是熔断电流高灵敏度的还是需要快断的保险丝是,自恢复保险丝属于慢断类型保险丝,自恢复保险丝的材料因为通电后发热,当电流过大发热到一定程度的时候,材料就不导电了,这个和普通的保险丝是一个道理,只不过普通的保险丝是一次型熔断而已。自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外,构成链状导电电通路,此时的自恢复保险丝为低阻状态(a),线路上流经自恢复保险丝的电流所产生的热能小,不会改变晶体结构。当线路发生短路或过载时,流经自恢复保险丝的大电流产生的热量使聚合树脂融化,体积迅速增长,形成高阻状态(b),工作电流迅速减小,从而对电路进行限制和保护。当故障排除后,自恢复保险丝重新冷却结晶,体积收缩,导电粒子重新形成导电通路,自恢复保险丝恢复为低阻状态,从而完成对电路的保护,无须人工更换。


华巨电子是国内较早从事过流保护产品自恢复保险丝研发和生产的厂家,公司主要于热敏电阻,压敏电阻,自恢复保险丝的研发和生产。公司依托强大的研发能力最新推出低功耗,低内阻的贴片自恢复保险丝,适用于电池供电的手持设备,能有效增加设备的使用时间,为公司又一主打产品。公司生产的插件自恢复保险丝(PPTC&CPTC)、贴片自恢复保险丝、贴片保险丝(快断贴片保险丝/慢断贴片保险丝)广泛应用于广泛应用于军事、医疗,人体生命、工业自动化,汽车,安防消防,家电,通讯等各种需要过流保护,过载保护的领域和场合,是全球少数掌握聚合物过流保护元件和陶瓷类过流保护元件核心技术的厂家之一。华巨自恢复保险丝公司一直秉承以技术为基础,应用为先导不断开发出适合当下需求的自恢复保险丝产品,我们的研发队伍不仅有中科院金属研究所为技术背景,技术力量雄厚,我们的自恢复保险丝产品各类指标都达到国内外权威机构标准;我们有美国以及台湾从事多年PPTC自恢复保险丝和CPTC自恢复保险丝研发以及应用经验的高级工程师,先后开发出手持设备用低功耗自恢复保险丝,陶瓷基片贴片自恢复保险丝,PPTC过流保护片和高耐压高保持电流的自恢复保险丝等新产品,用来替代一些我们国内原来不能生产只能依赖进口的产品。我们所提供多种自恢复保险丝可以满足现在高科技应用上高标准的严苛的需要。华巨电子自恢复保险丝产品的品质和性能完全可以替代Littelfuse,聚鼎和Raychem等进口品牌产品。

●基本原理
高分子PTC全称“高分子正温度系数热敏电阻器”,由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中(如图一),正常情况下它呈低阻值状态,工作电流可顺利通过;当电路中出现异常大电流时,它的阻抗迅速增大(呈高阻值状态),有效限制大电流通过,保护电路不受损坏(如图二)。当故障电流排除后,高分子PTC的阻值迅速下降恢复到低阻值状态。
●选用指南
采用高分子PTC既安全又方便,是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压;其次是匹配好工作电流的大小,规格书中所列工作电流(IH)是指在工作环境温度25℃时的电流值,如实际工作环境温度与之不同,还应考虑温度电流折减因素,具体参照图三。最后还要考虑安装方式(如插件、光片插入)。其它技术指标参照规格书。如有特殊情况,请直接与我公司联系,可否特殊加工。


图一 图二

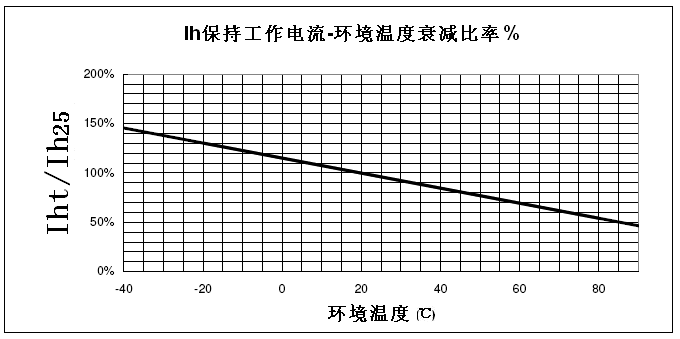

I-T衰减比率



TEMPERATURE     -40 -20 0  25 30 40   50 60 70 85
DERATING % 145% 130% 115% 100% 91% 83% 76% 67%   61% 52%

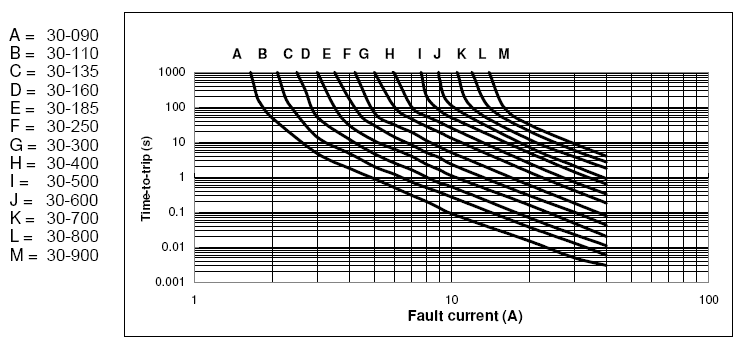

25℃典型电流I-T时间动作曲线

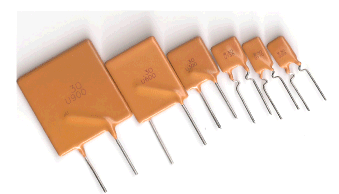

●U30电气特性与产品尺寸

●U30 参数和尺寸(25℃)

Model
型号
Ih It

Trip Time

Vmax Imax Pdmax Rmin Rmax Product Dimensions(mm)最大产品尺寸
A A

A

S

V A W Ω Ω Style A B C D Lead
U30-050 0.50 1.10 2.5 3.5 30 40 0.30 0.18 0.22 F1 7.4 11.0 5.5 3.0 0.5
U30-065 0.65 1.20 2.5 4.0 30 40 0.40 0.14 0.19 F1 7.4 11.0 5.5 3.0 0.5
U30-075 0.75 1.50 3.0 5.0 30 40 0.60 0.09 0.14 F1 7.4 11.0 5.5 3.0 0.5
U30-090 0.90 1.80 4.5 5.9 30 40 0.60 0.07 0.12 F1 7.4 11.0 5.5 3.0 0.5
U30-110 1.10 2.20 5.5 6.6 30 40 0.70 0.05 0.10 F1 7.4 14.2 5.5 3.0 0.5
U30-135 1.35 2.70 6.75 7.3 30 40 0.80 0.04 0.08 F1 8.5 14.5 5.5 3.0 0.6
U30-160 1.60 3.20 8.5 8.0 30 40 0.90 0.03 0.07 F1 9.8 15.2 5.5 3.0 0.6
U30-185 1.85 3.70 9.25 8.7 30 40 1.00 0.03 0.06 F1 10.9 17.7 5.5 3.0 0.6
U30-250 2.50 5.00 12.5 10.3 30 40 1.20 0.02 0.04 F1 13.2 18.3 5.5 3.0 0.6
U30-300 3.00 6.00 15.0 10.8 30 40 2.00 0.02 0.055 F1 14.0 18.3 5.5 3.0 0.8
U30-400 4.00 8.00 20.0 12.7 30 40 2.50 0.01 0.035 F1 14.0 20.1 5.5 3.0 0.8
U30-500 5.00 10.0 25.0 14.5 30 40 3.00 0.01 0.030 F1 17.2 23.9 10.2 3.0 0.8
U30-600 6.00 12.0 30.0 16.0 30 40 3.50 0.005 0.022 F1 17.2 23.9 10.2 3.0 0.8
U30-700 7.00 14.0 35.0 17.5 30 40 3.80 0.005 0.016 F1 20.5 27.5 10.2 3.0 0.8
U30-800 8.00 16.0 40.0 18.8 30 40 4.00 0.005 0.015 F1 20.5 27.5 10.2 3.0 0.8
U30-900 9.00 18.0 45.0 20.0 30 40 4.20 0.005 0.012 F1 20.5 30.5 10.2 3.0 0.8
