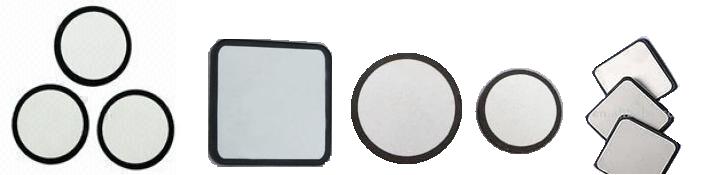

压敏电阻芯片 MYG20通用插件压敏电阻芯片

选型指南      返回上一页面

    压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。
    压敏电阻的响应时间为ns级,比空气放电管快,比TVS管稍慢一些,一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中,应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑。压敏电阻的通流容量较大,但比气体放电管小。
   压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,它的阻值变小,这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。
   南京华巨电子有限公司是国内著名的敏感元器件研发生产企业,公司生产的通用压敏电阻MYG20系列广泛应用于家电,汽车,电动车,工业控制器,用来保护电子设备免受电源干扰而损坏。公司拥有“微波烧结氧化锌压敏电阻的方法”、“纳米掺杂复合低压氧化锌压敏电阻及其制作工艺”、“高安全不燃型压敏电阻”等发明专利、实用新型专利、专用技术达20多项。
1.应用范围:
·晶体管、二极管、IC、可控硅和半导体开关元件以及各种电子设备过压保护
·家用电器、工业电器、继电器和电子阀的浪涌吸收
·静电放电和噪音信号消除
·漏电保护、开关过电压保护
·电话机、程控交换机等通讯设备及过电压保护
 2.特点及技术特性:
·尺寸小,通流容量和能量耐量大
·环氧树脂绝缘包封
·响应时间:<25ns
·使用环境温度:-40℃~+85℃
·绝缘阻抗:≥500MΩ
·压敏电压温度系数:-0.5%/℃
·芯片直径为:5、7、10、14、20、25、32、40mm
·压敏电压的允许偏差为:K±10%
3.型号命名外型结构和尺寸:



3.外型结构和尺寸:(mm)
规格 外形尺寸(mm)
Dmax Tmax Lmin W±1 d±0.1
05D/05K 7.5 6 20 5 0.6
07D/07K 9.0 6.5 20 5 0.6
10D/10K 13.5 9.7 20 7.5 0.8
14D/14K 16.0 15.2 20 7.5 0.8
20D/20K 23.5 15.5 20 10.0 1.0



4.主要技术参数:


型号

最大连续工作电压

压敏电压 最大限制
电压
通流容量(8/20u s) 最大能量
(J)
额定功率 电容量
AC(V) DC(V) V0.1mA Vp(V) lp(A) 1次(A) 2次(A) 2ms (W) 1KH Z (pF)
MYG-05D180K

11

14

18(16-20)

40

1 100 50 0.5 0.01 1400
MYG-05D220K 14 18 22(20-24) 48 1 100 50 0.7 0.01 1150
MYG-05D270K 17 22 27(24-30) 60 1 100 50 0.8 0.01 930
MYG-05D330K 20 26 33(30-36) 73 1 100 50 0.9 0.01 760

MYG-05D390K

25 31 39(35-43) 86 1 100 50 1.1 0.01 640
MYG-05D470K 30 38 47(42-52) 104 1 100 50 1.4 0.01 530
MYG-05D560K 35 45 56(50-62) 123 1 100 50 1.7 0.01 450
MYG-05D680K 40 56 68(61-75) 145 1 100 50 2.0 0.01 370
MYG-05D820K 50 65 82(74-90) 150 5 400 200 2.5 0.10 300
MYG-05D101K 60 85 100(90-110) 175 5 400 200 3.0 0.10 250
MYG-05D121K 75 100 120(108-132) 210 5 400 200 3.6 0.10 210
MYG-05D151K 95 125 150(135-165) 260 5 400 200 4.5 0.10 165
MYG-05D181K 115 150 180(162-198) 320 5 400 200 5.0 0.10 140
MYG-05D201K 130 170 200(185-225) 355 5 400 200 6.0 0.10 125
MYG-05D221K 140 180 220(198-242) 380 5 400 200 6.5 0.10 110
MYG-05D241K 150 200 240(216-264) 415 5 400 200 7.5 0.10 100
MYG-05D271K 175 225 270(243-297) 475 5 400 200 8.0 0.10 95
MYG-05D301K 190 250 300(270-330) 520 5 400 200 8.5 0.10 85
MYG-05D331K 210 275 330(297-363) 570 5 400 200 9.5 0.10 75
MYG-05D361K 230 300 360(324-396) 620 5 400 200 11 0.10 70
MYG-05D391K 250 320 390(351-429) 675 5 400 200 12 0.10 65
MYG-05D431K 275 350 430(387-473) 745 5 400 200 13.5 0.10 60
MYG-05D471K 300 385 470(423-517) 810 5 400 200 15 0.10 55
MYG-05D511K 320 415 510(459-561) 845 5 400 200 15 0.10 50
MYG-05D561K 350 460 560(504-616) 920 5 400 200 17 0.10 45
MYG-07D180K

11

14

18(16-20)

36 2.5 250 125 1.0 0.02 3500
MYG-07D220K 14 18 22(20-24) 43 2.5 250 125 1.3 0.02 2800
MYG-07D270K 17 22 27(24-30) 53 2.5 250 125 1.6 0.02 1800
MYG-07D330K 20 26 33(30-36) 65 2.5 250 125 1.9 0.02 1500

MYG-07D390K

25 31 39(35-43) 77 2.5 250 125 2.3 0.02 1300
MYG-07D470K 30 38 47(42-52) 93 2.5 250 125 2.8 0.02 1100
MYG-07D560K 35 45 56(50-62) 110 2.5 250 125 3.3 0.02 890
MYG-07D680K 40 56 68(61-75) 135 2.5 250 125 4.1 0.02 740
MYG-07D820K 50 65 82(74-90) 135 10 1200 600 4.8 0.25 600
MYG-07D101K 60 85 100(90-110) 165 10 1200 600 6.0 0.25 500
MYG-07D121K 75 100 120(108-132) 200 10 1200 600 7.3 0.25 420
MYG-07D151K 95 125 150(135-165) 250 10 1200 600 9.0 0.25 220
MYG-07D181K 115 150 180(162-198) 300 10 1200 600 11 0.25 280
MYG-07D201K 130 170 200(185-225) 340 10 1200 600 12.5 0.25 250
MYG-07D221K 140 180 220(198-242) 360 10 1200 600 13.5 0.25 230
MYG-07D241K 150 200 240(216-264) 395 10 1200 600 15 0.25 210
MYG-07D271K 175 225 270(243-297) 455 10 1200 600 17 0.25 185
MYG-07D301K 190 250 300(270-330) 500 10 1200 600 18.5 0.25 165
MYG-07D331K 210 275 330(297-363) 550 10 1200 600 20 0.25 150
MYG-07D361K 230 300 360(324-396) 595 10 1200 600 23 0.25 140
MYG-07D391K 250 320 390(351-429) 650 10 1200 600 25 0.25 130
MYG-07D431K 275 350 430(387-473) 710 10 1200 600 27.5 0.25 115
MYG-07D471K 300 385 470(423-517) 775 10 1200 600 30 0.25 150
MYG-07D511K 320 415 510(459-561) 845 10 1200 600 32 0.25 100
MYG-07D561K 350 460 560(504-616) 920 10 1200 600 35 0.25 90
MYG-07D621K 385 505 620(558-682) 1025 10 1200 600 38 0.25 80
MYG-07D681K 420 560 680(612-748) 1120 10 1200 600 42 0.25 75

MYG-10D180K

11 14 18(16-20) 36 5 500 250 1.5 0.05 7500

MYG-10D220K

14 18 22(20-24) 43 5 500 250 2.0 0.05 6000

MYG-10D270K

17 22 27(24-30) 53 5 500 250 2.5 0.05 4000

MYG-10D330K

20 26 33(30-36) 65 5 500 250 3.0 0.05 3000

MYG-10D390K

25 31 39(35-43) 77 5 500 250 3.5 0.05 2600

MYG-10D470K

30 38 47(42-52) 93 5 500 250 4.5 0.05 2200

MYG-10D560K

35 45 56(50-62) 110 5 500 250 5.5 0.05 1800

MYG-10D680K

40 56 68(61-75) 135 5 500 250 6.5 0.05 1300

MYG-10D820K

50 65 82(74-90) 135 25 2500 1250 8.0 0.4 1800

MYG-10D101K

60 85 100(90-110) 165 25 2500 1250 10 0.4 1400

MYG-10D121K

75 100 120(108-132) 200 25 2500 1250 12 0.4 1100

MYG-10D151K

95 125 150(135-165) 250 25 2500 1250 16 0.4 900

MYG-10D181K

115 150 180(162-198) 300 25 2500 1250 18 0.4 750

MYG-10D201K

130 170 200(185-225) 340 25 2500 1250 20 0.4 500

MYG-10D221K

140 180 220(198-242) 360 25 2500 1250 23 0.4 450

MYG-10D241K

150 200 240(216-264) 395 25 2500 1250 25 0.4 400

MYG-10D271K

175 225 270(243-297) 455 25 2500 1250 30 0.4 350

MYG-10D301K

190 250 300(270-330) 500 25 2500 1250 30 0.4 330

MYG-10D331K

210 275 330(297-363) 550 25 2500 1250 30 0.4 300

MYG-10D361K

230 300 360(324-396) 595 25 2500 1250 35 0.4 270

MYG-10D391K

250 320 390(324-396) 650 25 2500 1250 40 0.4 250

MYG-10D431K

275 350 430(387-473) 710 25 2500 1250 45 0.4 230

MYG-10D471K

300 385 470(423-517) 775 25 2500 1250 45 0.4 210

MYG-10D511K

320 415 510(459-561) 845 25 2500 1250 45 0.4 190

MYG-10D561K

350 460 560(504-616) 925 25 2500 1250 45 0.4 130

MYG-10D621K

385 505 620(558-682) 1025 25 2500 1250 45 0.4 130

MYG-10D681K

420 560 680(612-748) 1120 25 2500 1250 45 0.4 150

MYG-10D751K

460 615 750(675-825) 1240 25 2500 1250 50 0.4 120

MYG-10D781K

485 640 780(702-858) 1290 25 2500 1250 50 0.4 120

MYG-10D821K

510 670 820(738-902) 1355 25 2500 1250 55 0.4 110

MYG-10D911K

550 745 910(819-1001) 1500 25 2500 1250 60 0.4 100

MYG-10D102K

625 825 1000(900-1100) 1650 25 2500 1250 65 0.4 90

MYG-10D112K

680 895 1100(990-1210) 1815 25 2500 1250 70 0.4 80

MYG-14D180K

11 14 18(16-20) 36 10 1000 500 3.5 0.10 18000

MYG-14D220K

14 18 22(20-24) 43 10 1000 500 4.0 0.10 15000

MYG-14D270K

17 22 27(24-30) 53 10 1000 500 5.0 0.10 10000

MYG-14D330K

20 26 33(30-36) 65 10 1000 500 6.0 0.10 7500

MYG-14D390K

25 31 39(35-43) 77 10 1000 500 7.0 0.10 6500

MYG-14D470K

30 38 47(42-52) 93 10 1000 500 8.5 0.10 5500

MYG-14D560K

35 45 56(50-62) 110 10 1000 500 10 0.10 4500

MYG-14D680K

40 56 68(61-75) 135 10 1000 500 12 0.10 3300

MYG-14D820K

50 65 82(74-90) 135 50 4500 2500 14 0.60 2900

MYG-14D101K

60 85 100(90-110) 165 50 4500 2500 18 0.60 2400

MYG-14D121K

75 100 120(108-132) 200 50 4500 2500 20 0.60 1900

MYG-14D151K

95 125 150(135-165) 250 50 4500 2500 25 0.60 1500

MYG-14D181K

115 150 180(162-198) 300 50 4500 2500 30 0.60 1300

MYG-14D201K

130 170 200(185-225) 340 50 4500 2500 35 0.60 1000

MYG-14D221K

140 180 220(198-242) 360 50 4500 2500 40 0.60 900

MYG-14D241K

150 200 240(216-264) 395 50 4500 2500 40 0.60 830

MYG-14D271K

175 225 270(243-297) 455 50 4500 2500 50 0.60 750

MYG-14D301K

190 250 300(270-330) 500 50 4500 2500 55 0.60 670

MYG-14D331K

210 275 330(297-363) 550 50 4500 2500 60 0.60 650

MYG-14D361K

230 300 360(324-396) 595 50 4500 2500 65 0.60 550

MYG-14D391K

250 320 390(351-429) 650 50 4500 2500 70 0.60 500

MYG-14D431K

275 350 430(387-473) 710 50 4500 2500 75 0.60 450

MYG-14D471K

300 385 470(423-517) 775 50 4500 2500 80 0.60 400

MYG-14D511K

320 415 510(459-561) 845 50 4500 2500 80 0.60 350

MYG-14D561K

350 460 560(504-616) 925 50 4500 2500 80 0.60 300

MYG-14D621K

385 505 620(558-682) 1025 50 4500 2500 85 0.60 250

MYG-14D681K

420 560 680(612-748) 1120 50 4500 2500 90 0.60 250

MYG-14D751K

460 615 750(675-825) 1240 50 4500 2500 100 0.60 230

MYG-14D781K

485 640 780(702-858) 1290 50 4500 2500 105 0.60 230

MYG-14D821K

510 670 820(738-902) 1355 50 4500 2500 110 0.60 200

MYG-14D911K

550 745 910(819-1001) 1500 50 4500 2500 120 0.60 180

MYG-14D102K

625 825 1000(900-1100) 1650 50 4500 2500 130 0.60 150

MYG-14D112K

680 895 1100(990-1210) 1815 50 4500 2500 140 0.60 150

MYG-20D180K

11 14 18(16-20) 36 20 2000 1000 10 0.20 37000

MYG-20D220K

14 18 22(20-24) 43 20 2000 1000 13 0.20 30000

MYG-20D270K

17 22 27(24-30) 53 20 2000 1000 15 0.20 22000

MYG-20D330K

20 26 33(30-36) 65 20 2000 1000 20 0.20 17000

MYG-20D390K

25 31 39(35-43) 77 20 2000 1000 24 0.20 15000

MYG-20D470K

30 38 47(42-52) 93 20 2000 1000 30 0.20 13000

MYG-20D560K

35 45 56(50-62) 110 20 2000 1000 35 0.20 11000

MYG-20D680K

40 56 68(61-75) 135 20 2000 1000 40 0.20 7000

MYG-20D820K

50 65 82(74-90) 135 100 6500 4000 27 1.00 5500

MYG-20D101K

60 85 100(90-110) 165 100 6500 4000 30 1.00 4800

MYG-20D121K

75 100 120(108-132) 200 100 6500 4000 40 1.00 3800

MYG-20D151K

95 125 150(135-165) 250 100 6500 4000 50 1.00 3000

MYG-20D181K

115 150 180(162-198) 300 100 6500 4000 60 1.00 2500

MYG-20D201K

130 170 200(185-225) 340 100 6500 4000 70 1.00 2000

MYG-20D221K

140 180 220(198-242) 360 100 6500 4000 75 1.00 2000

MYG-20D241K

150 200 240(216-264) 395 100 6500 4000 80 1.00 1800

MYG-20D271K

175 220 270(243-297) 455 100 6500 4000 90 1.00 1600

MYG-20D301K

190 250 300(270-330) 500 100 6500 4000 105 1.00 1400

MYG-20D331K

210 275 330(297-363) 550 100 6500 4000 120 1.00 1200

MYG-20D361K

230 300 360(324-396) 595 100 6500 4000 130 1.00 1000

MYG-20D391K

250 320 390(351-429) 650 100 6500 4000 140 1.00 900

MYG-20D431K

275 350 430(387-473) 710 100 6500 4000 150 1.00 900

MYG-20D471K

300 385 470(423-517) 775 100 6500 4000 150 1.00 800

MYG-20D511K

320 415 510(459-561) 845 100 6500 4000 150 1.00 700

MYG-20D561K

350 460 560(504-616) 925 100 6500 4000 150 1.00 500

MYG-20D621K

385 505 620(558-682) 1025 100 6500 4000 160 1.00 460

MYG-20D681K

420 560 680(612-748) 1120 100 6500 4000 175 1.00 420

MYG-20D751K

460 615 750(675-825) 1240 100 6500 4000 180 1.00 420

MYG-20D781K

480 640 780(702-858) 1290 100 6500 4000 190 1.00 400

MYG-20D821K

510 670 820(738-902) 1355 100 6500 4000 215 1.00 350

MYG-20D911K

550 745 910(819-1001) 1500 100 6500 4000 230 1.00 320

MYG-20D102K

625 825 1000(900-1100) 1650 100 6500 4000 250 1.00 300

MYG-20D112K

680 895 1100(990-1210) 1815 100 6500 4000 400 1.00 200

公司亦可根据客户要求生产出电压更高的压敏电阻,目前公司可以生产的最高压敏电压为2700V
