贴片压敏电阻 通讯接口雷击保护贴片压敏电阻,网络接口雷击保护贴片压敏电阻

选型指南      返回上一页面

以太网络(RJ45) 『最佳』突保护



Super Series for Network (SHN)/Chip Surge Protection Device



为何网络接口(RJ45)须要做防雷保护设计?


在信息化高速发展的今天,网络应用在室内及室外也越来越普遍, 但相对的以太端口接受到雷击的机率也高出许多。在标准RJ45接口,保护线路有4芯线路保护(1,2,3,6),.8芯线路全保护(1,2、3,6、4,5、7,8) 为防止雷电波沿线路侵入前端设备,应在设备前的每条线路上加装合适的过电压保护器件。

CSPD 是什么?

CSPD(Chip Surge Protection Device)是一种贴片封装的突波电压保护器件,南京华巨电子有限公司利用专业制粉及生产技术 ( 拥有各项多国发明专利 ) 开发出超高性能的过电压抑制器件来保护电器设备,并专门开发了RJ45网络以太端口之多功能突波保护器SCSPD系列,利用网络变压器中间抽头的接方式对于突 波电压做抑制。SCSPD 本身具有大电容可以对EMI噪声提供更好的滤波效果,同时SCSPD 提供『超小尺寸SMD贴片』包装, 并具有『极低的抑制电压』及『快速的反应速度』,比起目前在 市场上使用放电管(GDT)一直存在 『高抑制电压』 及『反应速度慢』的『缺点』来说,SHN 极佳的电性将可以避免这些缺点,并能提供多次承受10x700 μs / 6KV 的突波电压冲击

以太网口防雷设计要求:  满足欧洲 CE 认证、美国 FCC 认证以及日本 VCCI 认证需求,同时以太网端口防雷要求满足国内要求;具体 执行下列标准:  EN55022 EN55024FCC PART 15 ETSI EN300 386EN60950UL60950 等。 设计把握重点:  由于接口速率高,因此端口的滤波设计, PCB 设计是此产品的设计重点,另外加强关键器件的选型控制,确保器件满足整机的 EMC 安规要求。

3.型号命名外型结构和尺寸:

SCSPD的优 :

1. 贴片型封装 ( 1206 & 1210 )

2. 工作电压专门设计于 网络端口

3. 抑制电压低于 ( 25V )

4. 极低的漏电流 (< 1 μA )

5. 反应速度比放电管(GDT)快 ( < 1 ns )

6. 高非线性指数 α 达到 ( 25 以上 )

7. 通过 (10x700 μs/ 40 ohm ) 突波电压 6KV 测试

8. 良好冲击能力超过30 次以上 击打

9. 符合 RoHS 要求 及 无铅锡炉制程

10.无极性双向动作

11.极宽操作温度( - 55°C ~ + 125°C )

12.当应用在电源端保护时可避免放电管熄火续流问题

13. 节省空间及有竞争优势价格

推荐应用料号:

料号 尺寸 应用电压 击穿电压 抑制电压 应用范围 突波电流
V V V 10X700 us
SCSPD1206P120-6 1206 DC 3.3V 12 <25V 以太网口 6KV
SCSPD1206P120-4 1206 DC 3.3V 12 <25V 以太网口 4KV
SCSPD1210P470-6 1210 AC 24V 47 <75V 以太网口 6KV
SCSPD1210P470-4 1210 AC 24V 47 <75V 以太网口 4KV
SCSPD1210P750-6 1210 DC 57V 75 <100V 以太网口 6KV
SCSPD1210P750-4 1210 DC 57V 7 <100V 以太网口 4KV

SCSPD与放电管(GTD)比较

主要厂商规格:

特性比较 SCSPD 放电管(GTD)
产品尺寸 1206,1210 Φ5 x5.6 1206 1812
最低击穿电压 12V 75V 200V 75V
最低抑制电压 <25V >300V >500V >300V
突波电压 6KV 6KV 4KV 4KV
反应速度 <1ns >500ns >100ns >100ns
熄火续流问题 No Yes Yes Yes

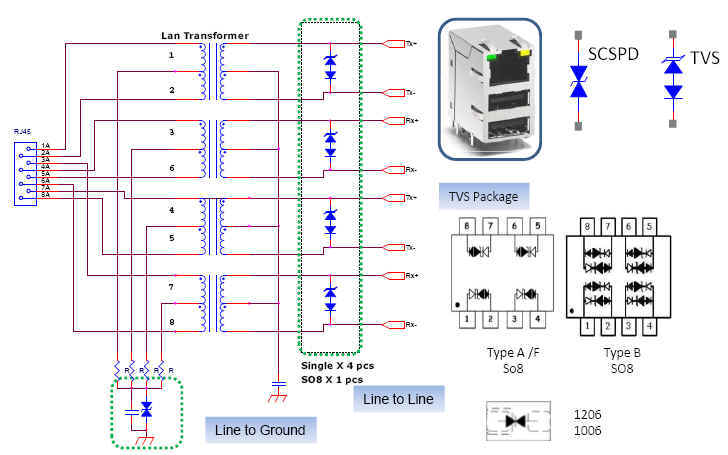

Sinochip Chip Surge Protection Device (SCSPD)

应用指南 for RJ45 连接器

以太网络口(RJ45)防雷推荐料号

测试模式 通过测试标准 系列 建议料号 封装 速度
L-G (线对地) 10x700 μs/40 ohm /6KV SCSPD SCSPD1206P120-6 1206 Both
L-G (线对地) 10x700 μs/40 ohm /6KV SCSPD SCSPD1206P120-4 1206 Both
L-L (线对线) 10x700 μs/40 ohm /6KV TVS(A) ESDSO8-2R8050-A SO-8 10/100
L-L (线对线) 10x700 μs/40 ohm /6KV TVS(B) ESDSO8-2R8050-N SO-8 10/100
L-L (线对线) 10x700 μs/40 ohm /6KV TVS(F) ESDSO8-2R8020-F SO-8 1G
L-L (线对线) 10x700 μs/40 ohm /6KV TVS ESD0402-3R30D7R0-D 0402 1G

负载突降TVS规格表:

型号 Vrwm Vb It Vc Vc Ir Ct 封装
max min (5A max) (5A) (24A) uA pF
ESDSO8-2R8050-A 2.8 3 1 8.5 15 5 5 SO-8
ESDSO8-2R8050-N 2.8 3 1 8.5 15 5 5 SO-8
ESDSO8-2R8020-F 2.8 3 1 8.5 15 5 2 SO-8
