TMOV热保护型压敏电阻 TMOV热保护型压敏电阻

选型指南      返回上一页面

    压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。
    压敏电阻的响应时间为ns级,比空气放电管快,比TVS管稍慢一些,一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中,应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑。压敏电阻的通流容量较大,但比气体放电管小。
   压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,它的阻值变小,这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。
产品类型描述:
    热保护压敏电阻系列代表着集成电路保护的新发展。 这两种形式都由多个径向引线金属氧化压敏电阻组成,包含一个专用于因异常过电压、限制电流和UL 1449概述的各种条件造成的过热而导致断开的集成式热激活元件。TMOV超温保护型压敏电阻器是一种具有超温脱离(断开)功能的压敏电阻器系列。它是在普通的MOV的芯片上附有对温度敏感的器件。由于集成式热元件离MOV管体很近,因此TMOV可以提供快速热响应。当工频电流持续增加或MOV失效以后,由于工频电流或MOV的泄漏电流的增加,导致MOV本体温度升高到所设置的TMOV的动作温度时,温度敏感器件就会断开。由此切断了供给MOV的电流,使MOV的温升不再升高,从而阻止了由于MOV的失效而引起的着火的新型氧化锌压敏电阻器。它采用标准引线作为引出端,非常适合在PCB线路板安装。TMOV压敏动作器可广泛应用于计算机。开关电源、插排、UPS、电信、网络、铁路等领域。与大多数离散式解决方案相比,集成配置的电感更低,因此改进了快速过压瞬变的箝位性能。此外,TMOV压敏电阻属波焊型,可减少与手工焊接作业相关的费用和重复劳动,从而简化最终产品的组装。TMOV压敏电阻的集成式热元件与相应的封装设计相结合,可以帮助瞬变电压浪涌抑制器模块符合UL 1449 对软线连接和永久连接设备的要求。
结构特征与包装方式:

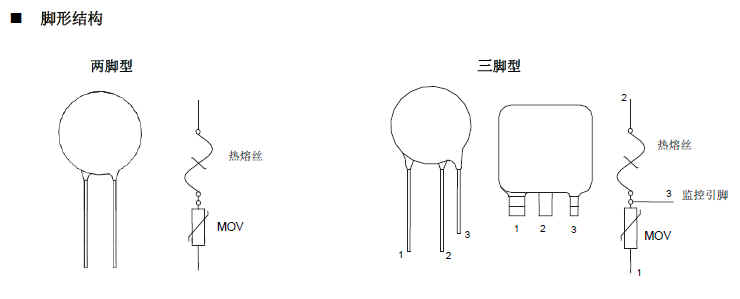

- 电阻结构:圆形,有引线,带超温脱离机构,环氧树脂包封;
- 包封材料:阻燃的环氧树脂,符合UL94-0;
- 电极引线:镀锡铜线;
- 包装方式:散装

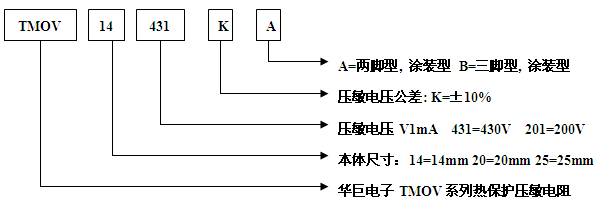

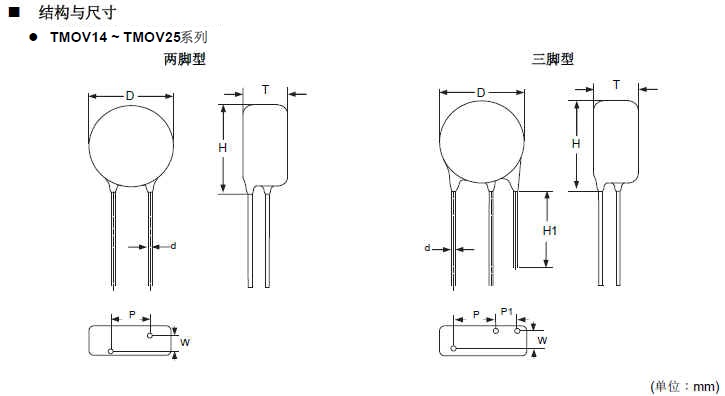

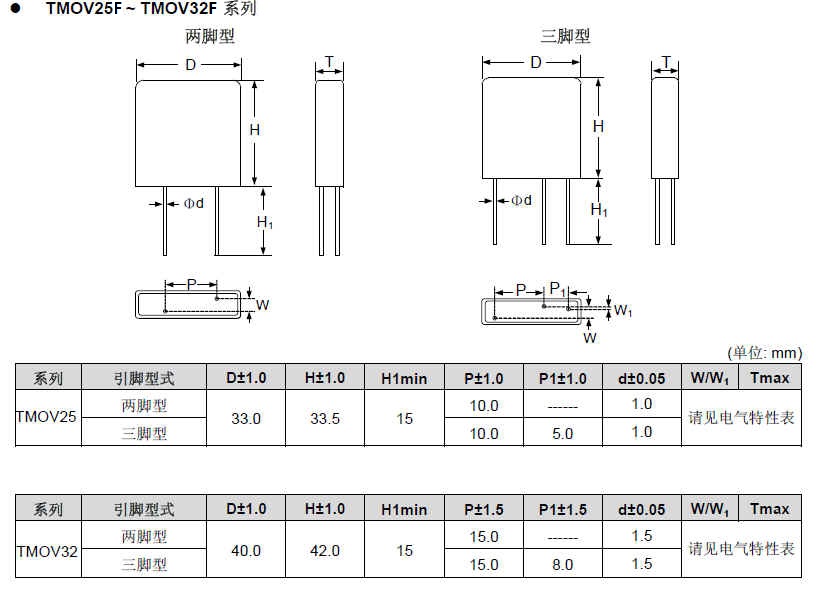

3.型号命名外型结构和尺寸:






系列 引脚型式 D P P1 H H1 d W Tmax
TMOV14201-122 两脚型 15.5~18.5 7.5±1 - 18.5~24 - 0.8±0.05

请见电气特性表

TMOV14201-122 三脚型 15.5~18.5 4.0~6.0 18.5~24 7.0~18 0.8±0.05
TMOV20201-681 两脚型 19.5~23.5 21.5~27 - 0.8±0.05
TMOV20751-122 1.0±0.05
TMOV20201-681 三脚型 19.5~23.5 4.0~6.0 21.5~27 7.0~18 0.8±0.05
TMOV20751-122 1.0±0.05
TMOV25201-681 两脚型 29 32 - 0.8±0.05
TMOV25751-122 1.0±0.05
TMOV25201-681 三脚型 29 4.0~6.0 32 7.0~18 0.8±0.05
TMOV25751-122 1.0±0.05






TM0V14-20mm

型号 最大连续工作电压 压敏电压
(@ 1mA DC)

最大限制电压

最大冲击电流
(8/20μs)
额定功率 最大能量
(10/1000μs)
参考电容
@1KHz
产品尺寸
VAC(rms) Vdc V1mA
Vp
lp
Imax P Wmax Cp Tmax W±1.0
V V V (V) (A) (KA) W (J) (pF) (mm)
TMOV14820 50 65 82(74-90) 135 50 4.5 0.6 27 2400 8.8 2.8
TMOV14101 60 85 100(90-110) 165 50 4.5 0.6 33 2000 8.8 2.8
TMOV14121 75 100 120(108-132) 200 50 4.5 0.6 40 1700 8.0 2.8
TMOV14151 95 125 150(135-165) 250 50 6 0.6 50 1300 9.8 3.0
TMOV14181 115 150 180(162-198) 300 50 6 0.6 58 1100 9.8 3.0
TMOV14201 130 170 200(185-225) 340 50 6 0.6 77 700 8.8 3.0
TMOV14221 140 180 220(198-242) 360 50 6 0.6 86 640 8.9 3.1
TMOV14241 150 200 240(216-264) 395 50 6 0.6 94 580 9.1 3.3
TMOV14271 175 225 270(243-297) 455 50 6 0.6 110 520 9.3 3.5
TMOV14301 190 250 300(270-330)

500

50 6 0.6 118 480 9.0 3.2
TMOV14331 210 275 330(297-363) 550 50 6 0.6 127 450 9.1 3.3
TMOV14361 230 300 360(324-396) 595 50 6 0.6 137 430 9.3 3.5
TMOV14391 250 320 390(351-429) 650 50 6 0.6 154 390 9.5 3.6
TMOV14431 275 350 430(387-473) 710 50 6 0.6 170 370 9.2 3.4
TMOV14471 300 385 470(423-517) 775 50 6 0.6 192 320 9.3 3.5
TMOV14511 320 415 510(459-561) 845 50 6 0.6 209 290 9.5 3.7
TMOV14561 350 460 560(504-616) 925 50 6 0.6 220 260 9.7 3.9
TMOV14621 385 505 620(558-682) 1025 50 6 0.6 231 240 10.0 4.1
TMOV14681 420 560 680(612-748) 1120 50 6 0.6 242 230 10.3 4.4
TMOV14751 460 615 750(675-825) 1240 50 6 0.6 247 220 10.6 4.7
TMOV14781 485 640 780(702-858) 1290 50 6 0.6 260 200 10.1 4.3
TMOV14821 510 670 820(738-902) 1355 50 6 0.6 270 180 10.2 4.5
TMOV14911 550 745 910(819-1001) 1500 50 6 0.6 280 170 10.6 4.8
TMOV14951 575 765 950(855~1045) 1570 50 6 0.6 290 160 10.7 4.9
TMOV14102 625 825 1000(900-1100) 1650 50 6 0.6 305 150 10.9 5.1
TMOV14112 680 895 1100(990-1210) 1815 50 6 0.6 340 140 11.2 5.4
TMOV14122 750 980 1200(1080~1320) 2000 50 6 0.6 350 130 11.6 5.8
TMOV20180 11 14 18(16-20) 36 20 3 0.2 13 28500 9.0 3.0
TMOV20220 14 18 22(20-24) 43 20 3 0.2 16 18500 9.0 3.0
TMOV20270 17 22 27(24-30) 53 20 3 0.2 19 13000 9.0 3.0
TMOV20330 20 26 33(30-36) 65 20 3 0.2 24 11500 9.0 3.0
TMOV20390 25 31 39(35-43) 77 20 3 0.2 28 8500 9.0 3.0
TMOV20470 30 38 47(42-52) 93 20 5 0.2 34 7400 9.0 3.0
TMOV20560 35 45 56(50-62) 110 20 5 0.2 41 6500 9.0 3.0
TMOV20680 40 56 68(61-75) 135 20 5 0.2 49 5800 9.0 3.0
TMOV20820 50 65 82(74-90) 135 100 5 1.0 56 4900 9.0 3.0
TMOV20101 60 85 100(90-110) 165 100 6 1.0 70 4000 9.0 3.0
TMOV20121 75 100 120(108-132) 200 100 10 1.0 85 3300 9.0 3.0
TMOV20151 95 125 150(135-165) 250 100 10 1.0 106 2700 9.0 3.0
TMOV20181 115 150 180(162-198) 300 100 10 1.0 120 2200 10.2 3.0
TMOV20201 130 170 200(185-225) 340 100 10 1.0 140 1460 10.2 3.0
TMOV20221 140 180 220(198-242) 360 100 10 1.0 155 1320 10.3 3.1
TMOV20241 150 200 240(216-264) 395 100 10 1.0 170 1200 10.5 3.3
TMOV20271 175 225 270(243-297) 455 100 10 1.0 190 1100 10.7 3.5
TMOV20301 190 250 300(270-330)

500

100 10 1.0 205 1000 10.4 3.2
TMOV20331 210 275 330(297-363) 550 100 10 1.0 215 950 10.5 3.3
TMOV20361 230 300 360(324-396) 595 100 10 1.0 225 900 10.7 3.5
TMOV20391 250 320 390(351-429) 650 100 10 1.0 240 800 10.9 3.6
TMOV20431 275 350 430(387-473) 710 100 10 1.0 270 700 10.6 3.4
TMOV20471 300 385 470(423-517) 775 100 10 1.0 350 620 10.7 3.5
TMOV20511 320 415 510(459-561) 845 100 10 1.0 386 530 10.9 3.7
TMOV20561 350 460 560(504-616) 925 100 10 1.0 400 480 11.1 3.9
TMOV20621 385 505 620(558-682) 1025 100 10 1.0 425 450 11.4 4.1
TMOV20681 420 560 680(612-748) 1120 100 10 1.0 455 440 11.7 4.4
TMOV20751 460 615 750(675-825) 1240 100 10 1.0 505 420 12.0 4.7
TMOV20781 485 640 780(702-858) 1290 100 10 1.0 515 400 11.5 4.3
TMOV20821 510 670 820(738-902) 1355 100 10 1.0 475 390 11.6 4.5
TMOV20911 550 745 910(819-1001) 1500 100 10 1.0 509 360 12.0 4.8
TMOV20951 575 765 950(855~1045) 1570 100 10 1.0 530 340 12.1 4.9
TMOV20102 625 825 1000(900-1100) 1650 100 10 1.0 560 330 12.3 5.1
TMOV20112 680 895 1100(990-1210) 1815 100 10 1.0 610 310 12.6 5.4
TMOV20122 750 980 1200(1080~1320) 2000 100 10 1.0 620 290 13.0 5.8
TMOV25151 95 125 150(135-165) 250 150 15 1.2 160 4300 11.8 3.8
TMOV25181 115 150 180(162-198) 300 150 15 1.2 175 3500 11.8 3.8
TMOV25201 130 170 200(185-225) 340 150 15 1.2 210 3200 11.8 3.8
TMOV25221 140 180 220(198-242) 360 150 15 1.2 230 2900 11.8 3.8
TMOV25241 150 200 240(216-264) 395 150 15 1.2 255 2650 11.8 3.8
TMOV25271 175 225 270(243-297) 455 150 15 1.2 285 2400 11.8 3.8
TMOV25301 190 250 300(270-330)

500

150 15 1.2 310 2100 11.8 3.8
TMOV25331 210 275 330(297-363) 550 150 15 1.2 325 1900 11.8 3.8
TMOV25361 230 300 360(324-396) 595 150 15 1.2 340 1750 11.8 3.8
TMOV25391 250 320 390(351-429) 650 150 15 1.2 360 1600 11.8 3.8
TMOV25431 275 350 430(387-473) 710 150 15 1.2 440 1500 13.5 5.5
TMOV25471 300 385 470(423-517) 775 150 15 1.2 490 1400 13.5 5.5
TMOV25511 320 415 510(459-561) 845 150 15 1.2 530 1250 13.5 5.5
TMOV25561 350 460 560(504-616) 925 150 15 1.2 560 1150 13.5 5.5
TMOV25621 385 505 620(558-682) 1025 150 15 1.2 590 1050 13.5 5.5
TMOV25681 420 560 680(612-748) 1120 150 15 1.2 620 950 13.5 5.5
TMOV25751 460 615 750(675-825) 1240 150 15 1.2 630 850 15.8 7.8
TMOV25781 485 640 780(702-858) 1290 150 15 1.2 675 800 15.8 7.8
TMOV25821 510 670 820(738-902) 1355 150 15 1.2 690 750 15.8 7.8
TMOV25911 550 745 910(819-1001) 1500 150 15 1.2 715 700 15.8 7.8
TMOV25102 625 825 1000(900-1100) 1650 150 15 1.2 750 650 18.0 10.0
TMOV25112 680 895 1100(990-1210) 1815 150 15 1.2 780 500 18.0 10.0
TMOV25122 750 980 1200(1080~1320) 2000 150 15 1.2 840 550 18.0 10.0

TM0V25F

型号 最大连续工作电压 压敏电压
(@ 1mA DC)

最大限制电压

最大冲击电流
(8/20μs)
额定功率 最大能量
(10/1000μs)
参考电容
@1KHz
产品尺寸
VAC(rms) Vdc V1mA
Vp
lp
Imax P Wmax Cp Tmax W1±1.0 W±1.0
V V V (V) (A) (KA) W (J) (pF) (mm)
TMOV25F201 130 170 200(185-225) 340 150 20 1.2 210 3200 15 1.9 5.6
TMOV25F221 140 180 220(198-242) 360 150 20 1.2 230 2900 5.8
TMOV25F241 150 200 240(216-264) 395 150 20 1.2 255 2650 6.0
TMOV25F271 175 225 270(243-297) 455 150 20 1.2 285 2400 6.3
TMOV25F301 190 250 300(270-330)

500

150 20 1.2 310 2100 5.8
TMOV25F331 210 275 330(297-363) 550 150 20 1.2 325 1900 6.1
TMOV25F361 230 300 360(324-396) 595 150 20 1.2 340 1750 6.3
TMOV25F391 250 320 390(351-429) 650 150 20 1.2 360 1600 6.5
TMOV25F431 275 350 430(387-473) 710 150 20 1.2 440 1500 5.7
TMOV25F471 300 385 470(423-517) 775 150 20 1.2 490 1400 5.8
TMOV25F511 320 415 510(459-561) 845 150 20 1.2 530 1250 6.0
TMOV25F561 350 460 560(504-616) 925 150 20 1.2 560 1150 19 6.3
TMOV25F621 385 505 620(558-682) 1025 150 20 1.2 590 1050 6.6
TMOV25F681 420 560 680(612-748) 1120 150 20 1.2 620 950 6.9
TMOV25F751 460 615 750(675-825) 1240 150 20 1.2 630 850 7.2
TMOV25F781 485 640 780(702-858) 1290 150 20 1.2 675 800 6.4
TMOV25F821 510 670 820(738-902) 1355 150 20 1.2 690 750 6.5
TMOV25F911 550 745 910(819-1001) 1500 150 20 1.2 715 700 6.8
TMOV25F102 625 825 1000(900-1100) 1650 150 20 1.2 750 650 7.2
TMOV25F112 680 895 1100(990-1210) 1815 150 20 1.2 780 500 7.5
TMOV25F122 750 980 1200(1080~1320) 2000 150 20 1.2 840 550 7.8

TM0V32F

型号 最大连续工作电压 压敏电压
(@ 1mA DC)

最大限制电压

最大冲击电流
(8/20μs)
额定功率 最大能量
(10/1000μs)
参考电容
@1KHz
产品尺寸
VAC(rms) Vdc V1mA
Vp
lp
Imax P Wmax Cp Tmax W±1.0
V V V (V) (A) (KA) W (J) (pF) (mm)
TMOV32F201 130 170 200(185-225) 340 200 20 1.4 295 3900 16 6.2
TMOV32F221 140 180 220(198-242) 360 200 20 1.4 315 3500 6.4
TMOV32F241 150 200 240(216-264) 395 200 20 1.4 340 3300 6.6
TMOV32F271 175 225 270(243-297) 455 200 20 1.4 360 2800 6.9
TMOV32F301 190 250 300(270-330)

500

200 20 1.4 380 2600 6.4
TMOV32F331 210 275 330(297-363) 550 200 20 1.4 400 2400 6.7
TMOV32F361 230 300 360(324-396) 595 200 20 1.4 420 2200 6.9
TMOV32F391 250 320 390(351-429) 650 200 20 1.4 465 2000 7.1
TMOV32F431 275 350 430(387-473) 710 200 20 1.4 505 1800 6.3
TMOV32F471 300 385 470(423-517) 775 200 20 1.4 570 1700 6.4
TMOV32F511 320 415 510(459-561) 845 200 20 1.4 605 1600 6.6
TMOV32F561 350 460 560(504-616) 925 200 20 1.4 660 1400 20 6.9
TMOV32F621 385 505 620(558-682) 1025 200 20 1.4 770 1250 7.2
TMOV32F681 420 560 680(612-748) 1120 200 20 1.4 840 1150 7.5
TMOV32F751 460 615 750(675-825) 1240 200 20 1.4 925 1100 7.8
TMOV32F781 485 640 780(702-858) 1290 200 20 1.4 955 1050 7.0
TMOV32F821 510 670 820(738-902) 1355 200 20 1.4 770 950 7.1
TMOV32F911 550 745 910(819-1001) 1500 200 20 1.4 870 900 7.4
TMOV32F102 625 825 1000(900-1100) 1650 200 20 1.4 965 800 7.8
TMOV32F112 680 895 1100(990-1210) 1815 200 20 1.4 1065 750 8.1
TMOV32F122 750 980 1200(1080~1320) 2000 200 20 1.4 1120 650 8.4

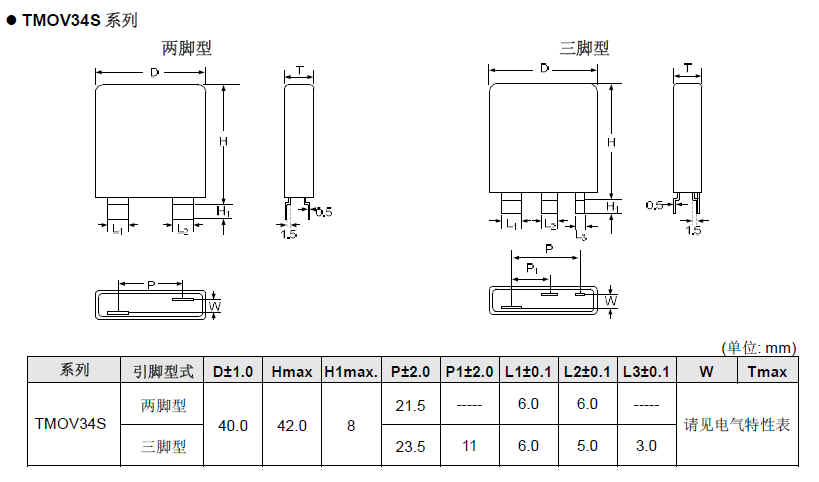

TM0V34S

型号 最大连续工作电压 压敏电压
(@ 1mA DC)

最大限制电压

最大冲击电流
(8/20μs)
额定功率 最大能量
(10/1000μs)
参考电容
@1KHz
产品尺寸
VAC(rms) Vdc V1mA
Vp
lp
Imax P Wmax Cp Tmax W±1.0
V V V (V) (A) (KA) W (J) (pF) (mm)
TMOV34S201 130 170 200(185-225) 340 300 40 1.6 435 5600 16 6.2
TMOV34S221 140 180 220(198-242) 360 300 40 1.6 480 5000 6.4
TMOV34S241 150 200 240(216-264) 395 300 40 1.6 505 4800 6.6
TMOV34S271 175 225 270(243-297) 455 300 40 1.6 560 4100 6.9
TMOV34S301 190 250 300(270-330)

500

300 40 1.6 590 3800 6.4
TMOV34S331 210 275 330(297-363) 550 300 40 1.6 620 3500 6.7
TMOV34S361 230 300 360(324-396) 595 300 40 1.6 645 3200 6.9
TMOV34S391 250 320 390(351-429) 650 300 40 1.6 690 2800 7.1
TMOV34S431 275 350 430(387-473) 710 300 40 1.6 770 2600 6.3
TMOV34S471 300 385 470(423-517) 775 300 40 1.6 835 2400 6.4
TMOV34S511 320 415 510(459-561) 845 300 40 1.6 900 2300 6.6
TMOV34S561 350 460 560(504-616) 925 300 40 1.6 995 2000 20 6.9
TMOV34S621 385 505 620(558-682) 1025 300 40 1.6 1120 1800 7.2
TMOV34S681 420 560 680(612-748) 1120 300 40 1.6 1275 1700 7.5
TMOV34S751 460 615 750(675-825) 1240 300 40 1.6 1400 1600 7.8
TMOV34S781 485 640 780(702-858) 1290 300 40 1.6 1445 1500 7.0
TMOV34S821 510 670 820(738-902) 1355 300 40 1.6 1205 1400 7.1
TMOV34S911 550 745 910(819-1001) 1500 300 40 1.6 1345 1300 7.4
TMOV34S102 625 825 1000(900-1100) 1650 300 40 1.6 1470 1150 7.8
TMOV34S112 680 895 1100(990-1210) 1815 300 40 1.6 1610 1050 8.1
TMOV34S122 750 980 1200(1080~1320) 2000 300 40 1.6 1750 950 8.4

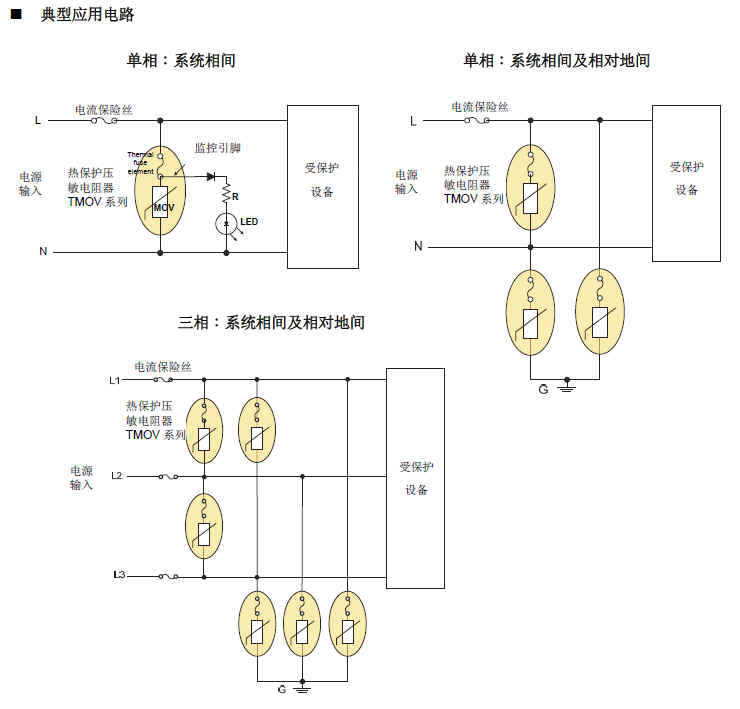

公司亦可根据客户要求生产出电压更高的压敏电阻,目前公司可以生产的最高压敏电压为2700V


  Copyright ◎ 2000 南京华巨电子有限公司 All Right Reserved ICP经营许可证号: 苏ICP备06030855
地址:南京市江宁区双龙路170号  电话:025-52153215 52153380  传真:025-52157065
邮箱 :
网址:www.sinochip.net 技术支持:华巨电子
