贴片压敏电阻 以太网络接口进行浪涌保护贴片压敏电阻

选型指南      返回上一页面

Super Series for Automoive (SHA)/ Chip Surge Protection Device (CSPD)


为什么需要在网通产品中的以太网络接口进行浪涌保护?
在电信系统中,都是透过以太网络来做为连接,因为雷击或是电源故障所造成的过电压冲击,将会严重影响从通讯设备到终端用户的所有敏感电子设备。设备制造商已经开始使用越来越多浪涌电压保护器件在电话、传真机和调制解调器等这些电信设备上。而浪涌电压保护器件可以将这些过电压直接导地,并将残余电压限制在一个系统可以接受的安全水平电压之下。 在100/1000M的以太网络速度标准问世后,这些容易被过电压冲击到的敏感设备和以太网络接口,浪涌电压保护器件的使用已比以往任何时候都更为重要。


CSPD 是什么?


CSPD(Chip Surge Protection Device)是一种贴片封装的突波电压保护器件,南京华巨电子有限公司利用专业制粉及生产技术 ( 拥有各项多国发明专利 ) 开发出超高性能的过电压抑制器件来保护电器设备, 并专门开发了RJ45网络以太端口之多功能突波保护器SHN系列,利用网络变压器中间抽头的接方式对于突波 电压做抑制。SHN 本身具有大电容可以对EMI噪声提供更好的滤波效果,同时SHN 提供『超小尺寸SMD贴片』包装, 并具有『极低的抑制电压』及『快速的反应速度』,比起目前在 市场上使用放电管(GDT)一直存在 『高抑制电压』 及『反应速度慢』的『缺点』来说,SHN 极佳的电性将可以避免这些缺点,并能提供多次承受10x700 μs / 6KV 的突波电压冲击。



 CSPD(SHN)的优点 :

1. 贴片型封装 ( 1206 & 1210 )
2. 工作电压专门设计于 网络端口
3. 抑制电压低于 ( 25V )
4. 极低的漏电流 (< 1 μA )
5. 反应速度比放电管(GDT)快 ( < 1 ns )
6. 高非线性指数 α 达到 ( 25 以上 )
7. 通过 (10x700 μs/ 40 ohm ) 突波电压 6KV 测试

8. 良好冲击能力超过30 次以上 击打
9. 符合 RoHS 要求 及 无铅锡炉制程
10.无极性双向动作
11.极宽操作温度( - 55°C ~ + 125°C )
12.当应用在电源端保护时可避免放电管熄火续流问题
13.节省空间及有竞争优势价格

3.型号命名外型结构和尺寸:

推荐应用料号:

料号 尺寸 应用电压 击穿电压 抑制电压 应用范围 突波电流
V V V 10X700 us
SCSPD1206P120-6 1206 DC 3.3V 12 <25V 以太网口 6KV
SCSPD1206P120-4 1206 DC 3.3V 12 <25V 以太网口 4KV
SCSPD1210P470-6 1210 AC 24V 47 <75V 以太网口 6KV
SCSPD1210P470-4 1210 AC 24V 47 <75V 以太网口 4KV
SCSPD1210P750-6 1210 DC 57V 75 <100V 以太网口 6KV
SCSPD1210P750-4 1210 DC 57V 7 <100V 以太网口 4KV

SCSPD与放电管(GTD)比较

主要厂商规格:

特性比较 SCSPD 放电管(GTD)
产品尺寸 1206,1210 Φ5 x5.6 1206 1812
最低击穿电压 12V 75V 200V 75V
最低抑制电压 <25V >300V >500V >300V
突波电压 6KV 6KV 4KV 4KV
反应速度 <1ns >500ns >100ns >100ns
熄火续流问题 No Yes Yes Yes

Super Series for Network (SHN)/Chip Surge Protection Device

一般传统Surge保护方案都是使用放电管来做保护,当瞬时过电压发生瞬间,放电管达到直流 放电电压时间与实际动作放电时间,会存在一段时间的延迟, 故一般不单独使用放电管来保护电子 设备,而在放电管后面再增加一些保护组件,这也是放电管反应速度慢,残压较高的原因。

Power over Ethernet,简称PoE,是一个可以在以太网络中透过双绞线来传输电力与数据到装置上的技术。透过这项 技术,包括网络电话、无线基地台、网络摄影机、集线器、计算机……等装置,都能采用PoE技术供电。因此对于以太网络的 RJ45接口一定要做防雷保护。

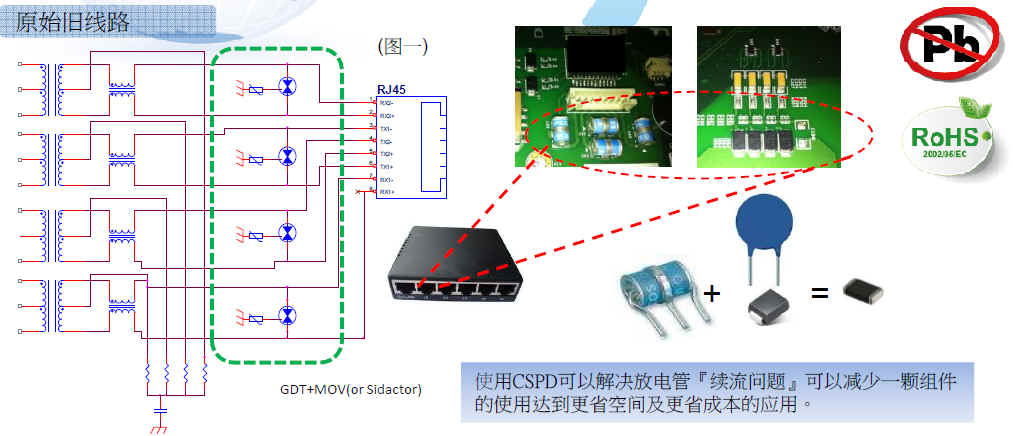

使用放电管『缺点』:在PoE的应用上,当放电管泄放电流结束以后,因其弧光电压较被保护系统之工作电压为低时, 放电管会一直呈现导通状态,此对放电管本身和被保护系统产生很大的危害性(因为放电管会因 此而烧毁 ),为解决此问题必须同时在放电管后方串接一压敏电阻或是Sidactor来帮助熄火 (如图一)。

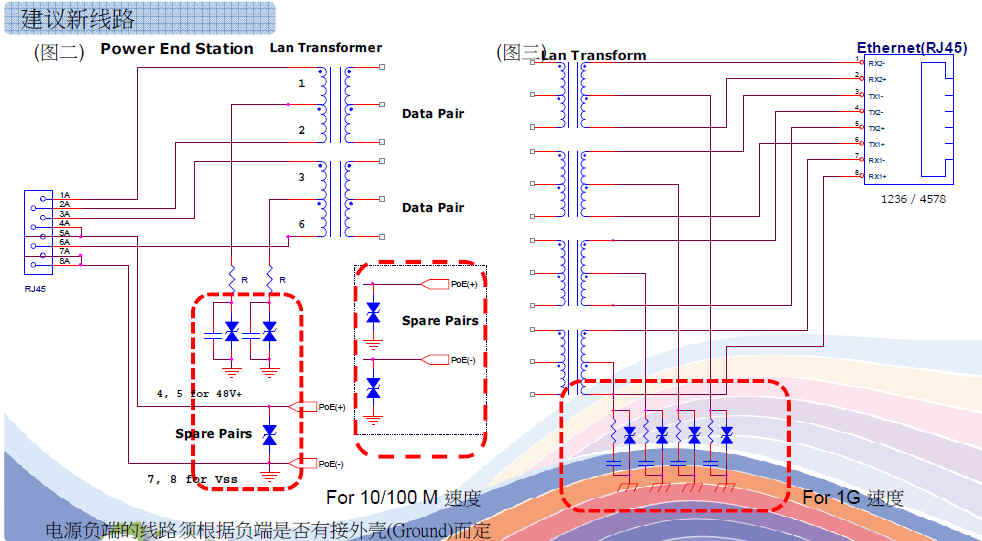

使用CSPD 『优点』:CSPD产品本身具备『高通流能力』、『 低抑制电压』及『快速反应速度』能避免上述问题,应 用线路如(图二)及(图三) 。
