MYL5系列防雷防爆压敏电阻 MYL5系列防雷压敏电阻

选型指南      返回上一页面

    压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。
    压敏电阻的响应时间为ns级,比空气放电管快,比TVS管稍慢一些,一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中,应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑。压敏电阻的通流容量较大,但比气体放电管小。
   压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,它的阻值变小,这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。
产品类型描述:
    MYL5型压敏电阻器,具有通流容量大、电压范围宽、响应时间短、抑制浪涌好、安装更换方便等特点。因而广泛应用于铁路自动信号、交通控制中心、通信中继站、低压配电、半导体器件及各种电器设备操作过电压保护及大气过电压保护。
一、特性
● 电压范围宽(47V~1200V)
● 非线性系数大
● 通流容量大
● 响应时间快(≤20ns)
二、主要用途
● 半导体器件保护
● 家用电器浪涌过电压保护
● 通信、测量、控制仪器浪涌过电压保护
● 电磁阀、继电器操作过电压保护

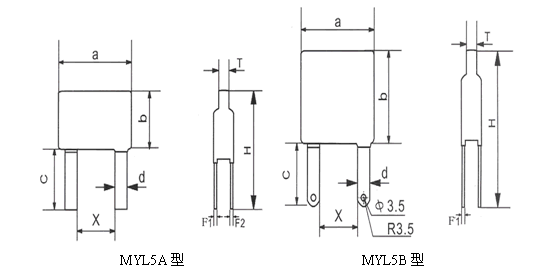

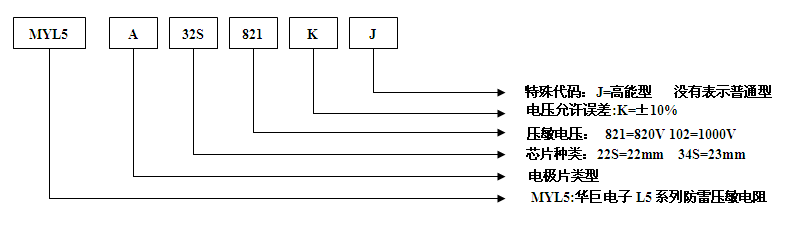

3.型号命名外型结构和尺寸:

4.主要技术参数:


型号
最大连续工作电压
压敏电压
最大限制
电压
通流容量(8/20u s)
最大能量
(J)
电容量
AC(V)
DC(V)
V1mA
Vp(V)
lp(A)
1次(A)
2次(A)
2ms
1KH Z (pF)
MYL5□22S201K 130 170 200(180-220) 340 150 20000 15000 200 5800
MYL5□22S221K 140 180 220(198-242) 360 150 20000 15000 200 5450
MYL5□22S241K 150 200 240(216-264) 395 150 20000 15000 200 4900
MYL5□22S271K 175 225 270(243-297) 455 150 20000 15000 240 4700
MYL5□22S301K 190 245 300(270-330) 495 150 20000 15000 270 4300
MYL5□22S331K 215 275 330(297-363) 540 150 20000 15000 300 3720
MYL5□22S361K 230 300 360(324-396) 595 150 20000 15000 300 3350
MYL5□22S391K 250 320 390(351-429) 650 150 20000 15000 330 3000
MYL5□22S431K 275 350 430(387-473) 710 150 20000 15000 360 2800
MYL5□22S471K 300 385 470(423-517) 775 150 20000 15000 360 2600
MYL5□22S511K 320 415 510(459-561) 855 150 20000 15000 390 2400
MYL5□22S561K 350 455 560(504-616) 945 150 20000 15000 390 2200
MYL5□22S621K 380 505 620(558-682) 1025 150 20000 15000 390 2000
MYL5□22S681K 420 560 680(612-748) 1120 150 20000 15000 400 1800
MYL5□22S751K 460 615 750(675-825) 1240 150 20000 15000 440 1600
MYL5□22S821K 510 670 820(738-902) 1355 150 20000 15000 500 1500
MYL5□22S911K 550 745 910(819-1001) 1500 150 20000 15000 550 1350
MYL5□22S102K 625 825 1000(900-1100) 1650 150 20000 15000 600 1150
MYL5□22S112K 680 895 1100(990-1210) 1815 150 20000 15000 650 1000
MYL5□22S122K 705 970 1200(1080-1320) 1980 150 20000 15000 700 700
MYL5□34S201K 130 170 200(185-225) 340 200 30000 20000 270 6900
MYL5□34S221K 140 180 220(198-242) 360 200 30000 20000 270 6300
MYL5□34S241K 150 200 240(216-264) 395 200 30000 20000 300 5400
MYL5□34S271K 175 225 270(243-297) 455 200 30000 20000 300 4900
MYL5□34S301K 190 245 300(270-330) 495 200 30000 20000 330 4200
MYL5□34S331K 215 275 330(297-363) 540 200 30000 20000 350 3950
MYL5□34S361K 230 300 360(324-396) 595 200 40000 25000 350 3700
MYL5□34S391K 250 320 390(351-429) 650 200 40000 25000 370 3400
MYL5□34S431K 275 350 430(387-473) 710 200 40000 25000 400 3200
MYL5□34S471K 300 385 470(423-517) 775 200 40000 25000 430 3000
MYL5□34S511K 320 415 510(459-561) 855 200 40000 25000 460 2800
MYL5□34S561K 350 455 560(504-616) 945 200 40000 25000 500 2600
MYL5□34S621K 380 505 620(558-682) 1025 200 40000 25000 550 2450
MYL5□34S681K 420 560 680(612-748) 1120 200 40000 25000 600 2200
MYL5□34S751K 460 615 750(675-825) 1240 200 40000 25000 650 1700
MYL5□34S821K 510 670 820(738-902) 1355 200 40000 25000 700 1400
MYL5□34S911K 550 745 910(819-1001) 1500 200 40000 25000 750 1300
MYL5□34S102K 625 825 1000(900-1100) 1650 200 40000 25000 800 1150
MYL5□34S112K 680 895 1100(990-1210) 1815 200 40000 25000 900 850
MYL5□34S122K 705 970 1200(1080-1320) 1980 200 40000 25000 1050 740
MYL5□38S201K 130 170 200(185-225) 340 400 40000 25000 310 8100
MYL5□38S221K 140 180 220(198-242) 360 400 40000 25000 330 7800
MYL5□38S241K 150 200 240(216-264) 395 400 40000 25000 360 7400
MYL5□38S271K 175 225 270(243-297) 455 400 40000 25000 380 6750
MYL5□38S301K 190 245 300(270-330) 495 400 40000 25000 400 5900
MYL5□38S331K 215 275 330(297-363) 540 400 40000 25000 430 5300
MYL5□38S361K 230 300 360(324-396) 595 400 50000 30000 460 4700
MYL5□38S391K 250 320 390(351-429) 650 400 50000 30000 490 4300
MYL5□38S431K 275 350 430(387-473) 710 400 50000 30000 550 3900
MYL5□38S471K 300 385 470(423-517) 775 400 50000 30000 590 3500
MYL5□38S511K 320 415 510(459-561) 855 400 50000 30000 640 3200
MYL5□38S561K 350 455 560(504-616) 945 400 50000 30000 720 2800
MYL5□38S621K 380 505 620(558-682) 1025 400 50000 30000 800 2700
MYL5□38S681K 420 560 680(612-748) 1120 400 50000 30000 830 2600
MYL5□38S751K 460 615 750(675-825) 1240 400 50000 30000 850 2430
MYL5□38S821K 510 670 820(738-902) 1355 400 50000 30000 920 2150
MYL5□38S911K 550 745 910(819-1001) 1500 400 50000 30000 960 1900
MYL5□38S102K 625 825 1000(900-1100) 1650 400 50000 30000 1020 1750
MYL5□38S112K 680 895 1100(990-1210) 1815 400 50000 30000 1100 1530
MYL5□38S122K 705 970 1200(1080-1320) 1980 400 50000 30000 1200 1200

使用温度范围 (Operating Temperature Range):-40to85℃
保存温度范围 (Storage Temperature Range):-40to110℃
公司亦可根据客户要求生产出电压更高的压敏电阻,目前公司可以生产的最高压敏电压为2700V
