myl3系列防雷防爆压敏电阻 MYL3系列防雷防爆压敏电阻

选型指南      返回上一页面

    压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。压敏电阻的主要参数有:压敏电压、通流容量、结电容、响应时间等。
    压敏电阻的响应时间为ns级,比空气放电管快,比TVS管稍慢一些,一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中,应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑。压敏电阻的通流容量较大,但比气体放电管小。
   压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,它的阻值变小,这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。
产品类型描述:
    MYL3型压敏电阻器,具有通流容量大、电压范围宽、响应时间短、抑制浪涌好、安装更换方便等特点。因而广泛应用于铁路自动信号、交通控制中心、通信中继站、低压配电、半导体器件及各种电器设备操作过电压保护及大气过电压保护。
一、特性
● 电压范围宽(47V~1200V)
● 非线性系数大
● 通流容量大
● 响应时间快(≤20ns)
二、主要用途
● 半导体器件保护
● 家用电器浪涌过电压保护
● 通信、测量、控制仪器浪涌过电压保护
● 电磁阀、继电器操作过电压保护

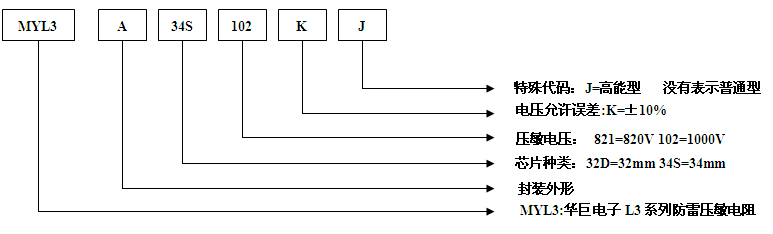

3.型号命名外型结构和尺寸:

注:①MYL3B、MYL3C两种产品最大峰值电流(8/20us波)为(10-20)KV

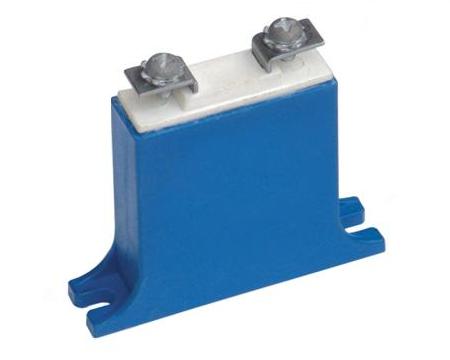

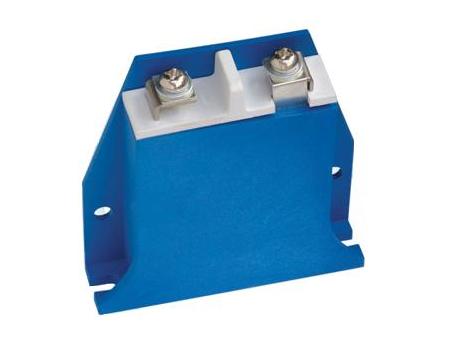

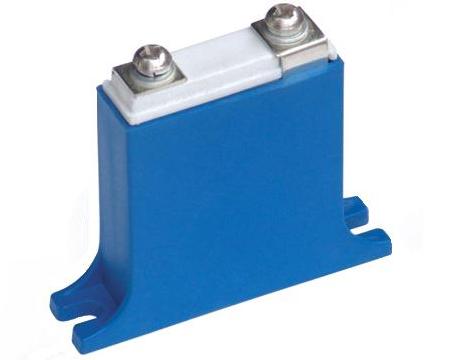

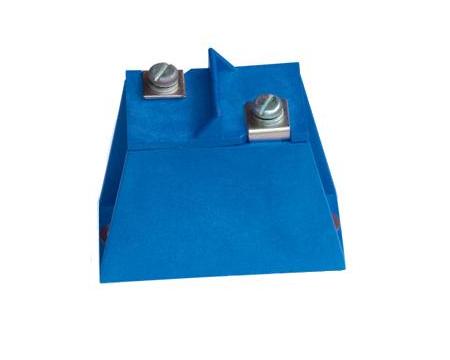

产品外形尺寸:(mm)



规格

外形尺寸(mm)
W1±2 W2±2 W3±2 H±1 Dmax d±1

mx

25D 48 34 22 42 15 4.5

M4

34S 62 51 24 56 15 4.5

M4

40D 62 51 24 56 15 4.5

M4

60D 100 86 40 100 24 7 M6





4.主要技术参数:


型号
最大连续工作电压
压敏电压
最大限制
电压
通流容量(8/20u s)
最大能量
(J)
电容量
AC(V)
DC(V)
V1mA
Vp(V)
lp(A)
1次(A)
2次(A)
2ms
1KH Z (pF)
MYL325D201K 130 170 200(180-220) 340 150 15000 10000 100 3200
MYL3□25D221K 140 180 220(198-242) 360 150 15000 10000 120 3100
MYL3□25D241K 150 200 240(216-264) 395 150 15000 10000 130 3000
MYL3□25D271K 175 225 270(243-297) 455 150 15000 10000 160 2800
MYL3□25D301K 190 245 300(270-330) 495 150 15000 10000 160 2500
MYL3□25D331K 215 275 330(297-363) 540 150 15000 10000 160 2100
MYL3□25D361K 230 300 360(324-396) 595 150 15000 10000 180 1850
MYL3□25D391K 250 320 390(351-429) 650 150 15000 10000 200 1500
MYL3□25D431K 275 350 430(387-473) 710 150 15000 10000 220 1250
MYL3□25D471K 300 385 470(423-517) 775 150 15000 10000 250 1100
MYL3□25D511K 320 415 510(459-561) 855 150 15000 10000 270 1000
MYL3□25D561K 350 455 560(504-616) 945 150 15000 10000 270 950
MYL3□25D621K 380 505 620(558-682) 1025 150 15000 10000 270 900
MYL3□25D681K 420 560 680(612-748) 1120 150 15000 10000 270 850
MYL3□25D751K 460 615 750(675-825) 1240 150 15000 10000 300 800
MYL3□25D821K 510 670 820(738-902) 1355 150 15000 10000 300 750
MYL3□25D911K 550 745 910(819-1001) 1500 150 15000 10000 325 720
MYL3□25D102K 625 825 1000(900-1100) 1650 150 15000 10000 360 680
MYL3□25D112K 680 895 1100(990-1210) 1815 150 15000 10000 400 650
MYL3□25D122K 705 970 1200(1080-1320) 1980 150 15000 10000 440 600
MYL3□34S201K 130 170 200(185-225) 340 200 25000 20000 270 6900
MYL3□34S221K 140 180 220(198-242) 360 200 25000 20000 270 6300
MYL3□34S241K 150 200 240(216-264) 395 200 25000 20000 300 5400
MYL3□34S271K 175 225 270(243-297) 455 200 25000 20000 300 4900
MYL3□34S301K 190 245 300(270-330) 495 200 25000 20000 330 4200
MYL3□34S331K 215 275 330(297-363) 540 200 25000 20000 350 3950
MYL3□34S361K 230 300 360(324-396) 595 200 25000 20000 350 3700
MYL3□34S391K 250 320 390(351-429) 650 200 25000 20000 370 3400
MYL3□34S431K 275 350 430(387-473) 710 200 25000 20000 400 3200
MYL3□34S471K 300 385 470(423-517) 775 200 25000 20000 430 3000
MYL3□34S511K 320 415 510(459-561) 855 200 25000 20000 460 2800
MYL3□34S561K 350 455 560(504-616) 945 200 25000 20000 500 2600
MYL3□34S621K 380 505 620(558-682) 1025 200 25000 20000 550 2450
MYL3□34S681K 420 560 680(612-748) 1120 200 25000 20000 600 2200
MYL3□34S751K 460 615 750(675-825) 1240 200 25000 20000 650 1700
MYL3□34S821K 510 670 820(738-902) 1355 200 25000 20000 700 1400
MYL3□34S911K 550 745 910(819-1001) 1500 200 25000 20000 750 1300
MYL3□34S102K 625 825 1000(900-1100) 1650 200 25000 20000 800 1150
MYL3□34S112K 680 895 1100(990-1210) 1815 200 25000 20000 900 850
MYL3□34S122K 705 970 1200(1080-1320) 1980 200 25000 20000 1050 740
MYL3□40D201K 130 170 200(185-225) 340 400 30000 20000 270 8000
MYL3□40D221K 140 180 220(198-242) 360 400 30000 20000 300 7900
MYL3□40D241K 150 200 240(216-264) 395 400 30000 20000 300 7800
MYL3□40D271K 175 225 270(243-297) 455 400 30000 20000 300 7500
MYL3□40D301K 190 245 300(270-330) 495 400 30000 20000 330 7300
MYL3□40D331K 215 275 330(297-363) 540 400 30000 20000 350 6800
MYL3□40D361K 230 300 360(324-396) 595 400 30000 20000 350 6300
MYL3□40D391K 250 320 390(351-429) 650 400 30000 20000 370 6000
MYL3□40D431K 275 350 430(387-473) 710 400 30000 20000 400 5500
MYL3□40D471K 300 385 470(423-517) 775 400 30000 20000 430 5000
MYL3□40D511K 320 415 510(459-561) 855 400 40000 25000 460 4700
MYL3□40D561K 350 455 560(504-616) 945 400 40000 25000 500 4450
MYL3□40D621K 380 505 620(558-682) 1025 400 40000 25000 550 4100
MYL3□40D681K 420 560 680(612-748) 1120 400 40000 25000

600

3700
MYL3□40D751K 460 615 750(675-825) 1240 400 40000 25000 650 3500
MYL3□40D781K 485 640 780(702-858) 1280 400 40000 25000 650 3100
MYL3□40D821K 510 670 820(738-902) 1355 400

40000

25000 700 2700
MYL3□40D911K 550 745 910(819-1001) 1500 400 40000 25000 750 2450
MYL3□40D102K 625 825 1000(900-1100) 1650 400 40000 25000 800 2100
MYL3□40D112K 680 895 1100(990-1210) 1815 400 40000 25000 900 1700
MYL3□60D201K 130 170 200(185-225) 340 500 50000 30000 450 16000
MYL3□60D221K 140 180 220(198-242) 360 500 50000 30000 450 15000
MYL3□60D241K 150 200 240(216-264) 395 500 50000 30000 530 14500
MYL3□60D271K 175 225 270(243-297) 455 500 50000 30000 550 12000
MYL3□60D301K 190 245 300(270-330) 495 500 50000 30000 600 10500
MYL3□60D331K 215 275 330(297-363) 540 500 50000 30000 650 9500
MYL3□60D361K 230 300 360(324-396) 595 500 70000 45000 700 8300
MYL3□60D391K 250 320 390(351-429) 650 500 70000 45000 880 7600
MYL3□60D431K 275 350 430(387-473) 710 500 70000 45000 950 7000
MYL3□60D471K 300 385 470(423-517) 775 500 70000 45000 1000 6500
MYL3□60D511K 320 415 510(459-561) 855 500 70000 45000 1100 5200
MYL3□60D561K 350 455 560(504-616) 945 500 70000 45000 1200 4500
MYL3□60D621K 380 505 620(558-682) 1025 500 70000 45000 1300 4000
MYL3□60D681K 420 560 680(612-748) 1120 500 70000 45000 1500 3600
MYL3□60D751K 460 615 750(675-825) 1240 500 70000 45000 1500 3100
MYL3□60D781K 485 640 780(702-858) 1280 500 70000 45000 1600 2850
MYL3□60D821K 510 670 820(738-902) 1355 500 70000 45000 1800 2700
MYL3□60D911K 550 745 910(819-1001) 1500 500 70000 45000 2000 2500
MYL3□60D102K 625 825 1000(900-1100) 1650 500 70000 45000 2300 2300
MYL3□60D112K 680 895 1100(990-1210) 1815 500 70000 45000 2600 2000
MYL3□60D122K 705 970 1200(1080-1320) 1980 500 70000 45000 2600 1900

注:
①MYL3B、MYL3C型产品电器参数参照MYL3A型产品。
②使用温度范围 (Operating Temperature Range):-40to85℃
③保存温度范围 (Storage Temperature Range):-40to110℃
公司亦可根据客户要求生产出电压更高的压敏电阻,目前公司可以生产的最高压敏电压为2700V
