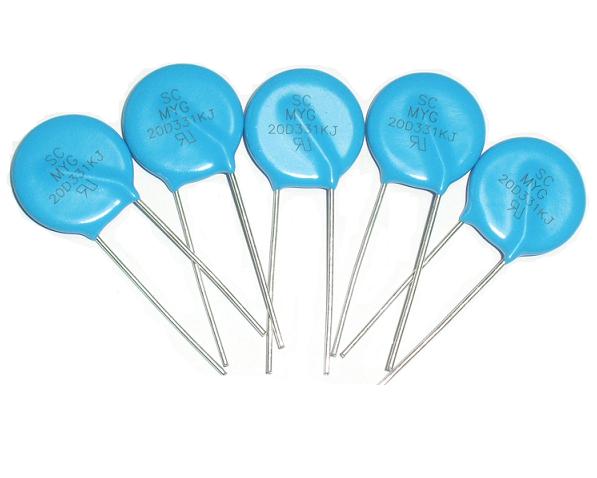

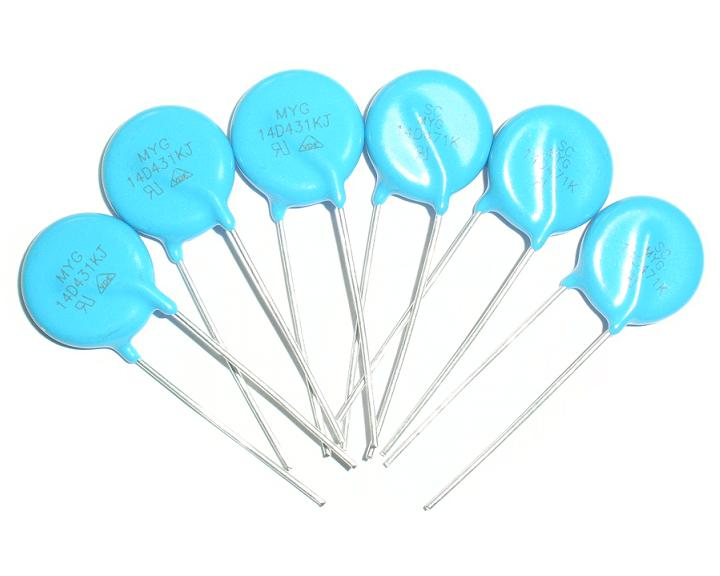

MYG20高能插件压敏电阻 MYG20高能插件压敏电阻

选型指南      返回上一页面
    压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
    压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。
   压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，它的阻值变小，这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
   南京华巨电子有限公司是国内著名的敏感元器件研发生产企业，公司生产的通用压敏电阻MYG20系列广泛应用于家电，汽车，电动车，工业控制器，用来保护电子设备免受电源干扰而损坏。公司拥有“微波烧结氧化锌压敏电阻的方法”、“纳米掺杂复合低压氧化锌压敏电阻及其制作工艺”、“高安全不燃型压敏电阻”等发明专利、实用新型专利、专用技术达20多项。
1.应用范围：
·晶体管、二极管、IC、可控硅和半导体开关元件以及各种电子设备过压保护
·家用电器、工业电器、继电器和电子阀的浪涌吸收
·静电放电和噪音信号消除
·漏电保护、开关过电压保护
·电话机、程控交换机等通讯设备及过电压保护
 2.特点及技术特性：
·尺寸小,通流容量和能量耐量大
·环氧树脂绝缘包封
·响应时间：<25ns
·使用环境温度：-40℃～+85℃
·绝缘阻抗：≥500MΩ
·压敏电压温度系数：-0.5％/℃
·芯片直径为：5、7、10、14、20、25、32、40mm
·压敏电压的允许偏差为：K±10％
3.型号命名外型结构和尺寸：

3.外型结构和尺寸：(mm)
规格 外形尺寸（mm）
Dmax Tmax Lmin W±1 d±0.1
05D/05K 7.5 6 20 5 0.6
07D/07K 9.0 6.5 20 5 0.6
10D/10K 13.5 9.7 20 7.5 0.8
14D/14K 16.0 15.2 20 7.5 0.8
20D/20K 23.5 15.5 20 10.0 1.0

　

KJ高焦耳高能型压敏电阻主要技术参数：

型号

最大连续工作电压

 压敏电压 最大限制
电压		 通流容量（8/20u s） 最大能量
（J）		 额定功率 电容量
AC(V) DC(V) V0.1mA Vp(V) lp(A) 1次(A) 2次(A) 10/1000us (W) 1KJH Z (pF)
MYG-05D180KJ

11

14

18(16-20)

40

 1 250 125 0.6 0.01 1550
MYG-05D220KJ 14 18 22(20-24) 48 1 250 125 0.7 0.01 1250
MYG-05D270KJ 17 22 27(24-30) 60 1 250 125 0.9 0.01 1000
MYG-05D330KJ 20 26 33(30-36) 73 1 250 125 1.1 0.01 900

MYG-05D390KJ

 25 31 39(35-43) 86 1 250 125 1.2 0.01 500
MYG-05D470KJ 30 38 47(42-52) 104 1 250 125 1.5 0.01 450
MYG-05D560KJ 35 45 56(50-62) 123 1 250 125 1.8 0.01 400
MYG-05D680KJ 40 56 68(61-75) 140 1 250 125 2.2 0.01 350
MYG-05D820KJ 50 65 82(74-90) 145 5 800 600 3.5 0.10 250
MYG-05D101KJ 60 85 100(90-110) 175 5 800 600 3.0 0.10 200
MYG-05D121KJ 75 100 120(108-132) 210 5 800 600 5.0 0.10 170
MYG-05D151KJ 95 125 150(135-165) 260 5 800 600 6.5 0.10 140
MYG-05D181KJ 115 150 180(162-198) 315 5 800 600 7.5 0.10 120
MYG-05D201KJ 130 170 200(185-225) 355 5 800 600 8.5 0.10 80
MYG-05D221KJ 140 180 220(198-242) 380 5 800 600 9.0 0.10 70
MYG-05D241KJ 150 200 240(216-264) 415 5 800 600 10.5 0.10 70
MYG-05D271KJ 175 225 270(243-297) 475 5 800 600 11.0 0.10 65
MYG-05D301KJ 190 250 300(270-330) 520 5 800 600 12.0 0.10 65
MYG-05D331KJ 210 275 330(297-363) 580 5 800 600 13.0 0.10 65
MYG-05D361KJ 230 300 360(324-396) 620 5 800 600 16 0.10 50
MYG-05D391KJ 250 320 390(351-429) 675 5 800 600 17 0.10 50
MYG-05D431KJ 275 350 430(387-473) 745 5 800 600 20 0.10 45
MYG-05D471KJ 300 385 470(423-517) 810 5 800 600 21 0.10 40
MYG-07D180KJ

11

14

18(16-20)

 36 2.5 500 250 1.1 0.02 3400
MYG-07D220KJ 14 18 22(20-24) 43 2.5 500 250 1.3 0.02 2700
MYG-07D270KJ 17 22 27(24-30) 53 2.5 500 250 1.6 0.02 1900
MYG-07D330KJ 20 26 33(30-36) 65 2.5 500 250 2.0 0.02 1450

MYG-07D390KJ

 25 31 39(35-43) 77 2.5 500 250 2.4 0.02 1350
MYG-07D470KJ 30 38 47(42-52) 93 2.5 500 250 2.8 0.02 1150
MYG-07D560KJ 35 45 56(50-62) 110 2.5 500 250 3.4 0.02 940
MYG-07D680KJ 40 56 68(61-75) 135 2.5 500 250 4.1 0.02 700
MYG-07D820KJ 50 65 82(74-90) 135 10 1750 1250 7.0 0.25 550
MYG-07D101KJ 60 85 100(90-110) 165 10 1750 1250 8.5 0.25 500
MYG-07D121KJ 75 100 120(108-132) 200 10 1750 1250 10.0 0.25 450
MYG-07D151KJ 95 125 150(135-165) 250 10 1750 1250 13.0 0.25 350
MYG-07D181KJ 115 150 180(162-198) 300 10 1750 1250 15.0 0.25 350
MYG-07D201KJ 130 170 200(185-225) 340 10 1750 1250 17.5 0.25 250
MYG-07D221KJ 140 180 220(198-242) 360 10 1750 1250 19.0 0.25 250
MYG-07D241KJ 150 200 240(216-264) 395 10 1750 1250 21.0 0.25 200
MYG-07D271KJ 175 225 270(243-297) 455 10 1750 1250 24.0 0.25 170
MYG-07D301KJ 190 250 300(270-330) 500 10 1750 1250 26.0 0.25 165
MYG-07D331KJ 210 275 330(297-363) 550 10 1750 1250 28.0 0.25 150
MYG-07D361KJ 230 300 360(324-396) 595 10 1750 1250 32.0 0.25 130
MYG-07D391KJ 250 320 390(351-429) 650 10 1750 1250 35.0 0.25 130
MYG-07D431KJ 275 350 430(387-473) 710 10 1750 1250 40.0 0.25 110
MYG-07D471KJ 300 385 470(423-517) 775 10 1750 1250 42.0 0.25 100
MYG-07D511KJ 320 415 510(459-561) 845 10 1750 1250 45.0 0.25 38

MYG-10D180KJ

11 14 18(16-20) 36 5 1000 500 2.6 0.05 7300

MYG-10D220KJ

14 18 22(20-24) 43 5 1000 500 3.2 0.05 5500

MYG-10D270KJ

17 22 27(24-30) 53 5 1000 500 3.9 0.05 3900

MYG-10D330KJ

20 26 33(30-36) 65 5 1000 500 4.8 0.05 2900

MYG-10D390KJ

25 31 39(35-43) 77 5 1000 500 5.6 0.05 2600

MYG-10D470KJ

30 38 47(42-52) 93 5 1000 500 6.8 0.05 2100

MYG-10D560KJ

35 45 56(50-62) 110 5 1000 500 8.1 0.05 1750

MYG-10D680KJ

40 56 68(61-75) 135 5 1000 500 9.8 0.05 1300

MYG-10D820KJ

50 65 82(74-90) 135 25 3500 2500 14.0 0.4 1800

MYG-10D101KJ

60 85 100(90-110) 165 25 3500 2500 17.0 0.4 1400

MYG-10D121KJ

75 100 120(108-132) 200 25 3500 2500 20.0 0.4 1100

MYG-10D151KJ

95 125 150(135-165) 250 25 3500 2500 25.0 0.4 900

MYG-10D181KJ

115 150 180(162-198) 300 25 3500 2500 30.0 0.4 750

MYG-10D201KJ

130 170 200(185-225) 340 25 3500 2500 35.0 0.4 500

MYG-10D221KJ

140 180 220(198-242) 360 25 3500 2500 39.0 0.4 450

MYG-10D241KJ

150 200 240(216-264) 395 25 3500 2500 42.0 0.4 400

MYG-10D271KJ

175 225 270(243-297) 455 25 3500 2500 49.0 0.4 350

MYG-10D301KJ

190 250 300(270-330) 500 25 3500 2500 54.0 0.4 340

MYG-10D331KJ

210 275 330(297-363) 550 25 3500 2500 58.0 0.4 330

MYG-10D361KJ

230 300 360(324-396) 595 25 3500 2500 65.0 0.4 300

MYG-10D391KJ

250 320 390(324-396) 650 25 3500 2500 70.0 0.4 270

MYG-10D431KJ

275 350 430(387-473) 710 25 3500 2500 80.0 0.4 250

MYG-10D471KJ

300 385 470(423-517) 775 25 3500 2500 85.0 0.4 230

MYG-10D511KJ

320 415 510(459-561) 845 25 3500 2500 92.0 0.4 210

MYG-10D561KJ

350 460 560(504-616) 925 25 3500 2500 92.0 0.4 190

MYG-10D621KJ

385 505 620(558-682) 1025 25 3500 2500 92.0 0.4 130

MYG-10D681KJ

420 560 680(612-748) 1120 25 3500 2500 92.0 0.4 130

MYG-10D751KJ

460 615 750(675-825) 1240 25 3500 2500 100.0 0.4 120

MYG-10D781KJ

485 640 780(702-858) 1290 25 3500 2500 100.0 0.4 120

MYG-10D821KJ

510 670 820(738-902) 1355 25 3500 2500 110.0 0.4 110

MYG-10D911KJ

550 745 910(819-1001) 1500 25 3500 2500 130.0 0.4 100

MYG-10D102KJ

625 825 1000(900-1100) 1650 25 3500 2500 140.0 0.4 90

MYG-10D112KJ

680 895 1100(990-1210) 1815 25 3500 2500 155.0 0.4 80

MYG-14D180KJ

11 14 18(16-20) 36 10 2000 1000 5.2 0.10 18000

MYG-14D220KJ

14 18 22(20-24) 43 10 2000 1000 6.3 0.10 14000

MYG-14D270KJ

17 22 27(24-30) 53 10 2000 1000 7.8 0.10 9500

MYG-14D330KJ

20 26 33(30-36) 65 10 2000 1000 9.5 0.10 7200

MYG-14D390KJ

25 31 39(35-43) 77 10 2000 1000 11.0 0.10 6400

MYG-14D470KJ

30 38 47(42-52) 93 10 2000 1000 14.0 0.10 5200

MYG-14D560KJ

35 45 56(50-62) 110 10 2000 1000 16.0 0.10 4400

MYG-14D680KJ

40 56 68(61-75) 135 10 6000 5000 20.0 0.10 3300

MYG-14D820KJ

50 65 82(74-90) 135 50 6000 5000 28.0 0.60 2900

MYG-14D101KJ

60 85 100(90-110) 165 50 6000 5000 35.0 0.60 2400

MYG-14D121KJ

75 100 120(108-132) 200 50 6000 5000 42.0 0.60 1900

MYG-14D151KJ

95 125 150(135-165) 250 50 6000 5000 53.0 0.60 1500

MYG-14D181KJ

115 150 180(162-198) 300 50 6000 5000 62.0 0.60 1300

MYG-14D201KJ

130 170 200(185-225) 340 50 6000 5000 70.0 0.60 1000

MYG-14D221KJ

140 180 220(198-242) 360 50 6000 5000 78.0 0.60 1000

MYG-14D241KJ

150 200 240(216-264) 395 50 6000 5000 84.0 0.60 900

MYG-14D271KJ

175 225 270(243-297) 455 50 6000 5000 99.0 0.60 750

MYG-14D301KJ

190 250 300(270-330) 500 50 6000 5000 110.0 0.60 670

MYG-14D331KJ

210 275 330(297-363) 550 50 6000 5000 115.0 0.60 650

MYG-14D361KJ

230 300 360(324-396) 595 50 6000 5000 130.0 0.60 550

MYG-14D391KJ

250 320 390(351-429) 650 50 6000 5000 140.0 0.60 500

MYG-14D431KJ

275 350 430(387-473) 710 50 6000 5000 155.0 0.60 450

MYG-14D471KJ

300 385 470(423-517) 775 50 6000 5000 175.0 0.60 400

MYG-14D511KJ

320 415 510(459-561) 845 50 6000 5000 190.0 0.60 350

MYG-14D561KJ

350 460 560(504-616) 925 50 5000 4500 190.0 0.60 300

MYG-14D621KJ

385 505 620(558-682) 1025 50 5000 4500 190.0 0.60 250

MYG-14D681KJ

420 560 680(612-748) 1120 50 5000 4500 190.0 0.60 250

MYG-14D751KJ

460 615 750(675-825) 1240 50 5000 4500 210.0 0.60 230

MYG-14D781KJ

485 640 780(702-858) 1290 50 5000 4500 210.0 0.60 230

MYG-14D821KJ

510 670 820(738-902) 1355 50 5000 4500 235.0 0.60 200

MYG-14D911KJ

550 745 910(819-1001) 1500 50 5000 4500 255.0 0.60 180

MYG-14D102KJ

625 825 1000(900-1100) 1650 50 5000 4500 280.0 0.60 150

MYG-14D112KJ

680 895 1100(990-1210) 1815 50 5000 4500 310.0 0.60 150
MYG-14D182KJ 1000 1465 1800(1620-1980) 2970 50 5000 4500 510.0 0.6 100

MYG-20D180KJ

11 14 18(16-20) 36 20 3000 2000 13.0 0.20 37000

MYG-20D220KJ

14 18 22(20-24) 43 20 3000 2000 16.0 0.20 29000

MYG-20D270KJ

17 22 27(24-30) 53 20 3000 2000 19.0 0.20 21000

MYG-20D330KJ

20 26 33(30-36) 65 20 3000 2000 24.0 0.20 16000

MYG-20D390KJ

25 31 39(35-43) 77 20 3000 2000 28.0 0.20 14000

MYG-20D470KJ

30 38 47(42-52) 93 20 3000 2000 34.0 0.20 12500

MYG-20D560KJ

35 45 56(50-62) 110 20 3000 2000 41.0 0.20 10500

MYG-20D680KJ

40 56 68(61-75) 135 20 3000 2000 49.0 0.20 7000

MYG-20D820KJ

50 65 82(74-90) 135 100 10000 7000 56.0 1.00 5500

MYG-20D101KJ

60 85 100(90-110) 165 100 10000 7000 70.0 1.00 4700

MYG-20D121KJ

75 100 120(108-132) 200 100 10000 7000 85.0 1.00 3800

MYG-20D151KJ

95 125 150(135-165) 250 100 10000 7000 106.0 1.00 3000

MYG-20D181KJ

115 150 180(162-198) 300 100 10000 7000 120.0 1.00 2500

MYG-20D201KJ

130 170 200(185-225) 340 100 10000 7000 140.0 1.00 2000

MYG-20D221KJ

140 180 220(198-242) 360 100 10000 7000 155.0 1.00 2000

MYG-20D241KJ

150 200 240(216-264) 395 100 10000 7000 168.0 1.00 1800

MYG-20D271KJ

175 220 270(243-297) 455 100 10000 7000 190.0 1.00 1600

MYG-20D301KJ

190 250 300(270-330) 500 100 10000 7000 210.0 1.00 1500

MYG-20D331KJ

210 275 330(297-363) 550 100 10000 7000 228.0 1.00 1400

MYG-20D361KJ

230 300 360(324-396) 595 100 10000 7000 255.0 1.00 1200

MYG-20D391KJ

250 320 390(351-429) 650 100 10000 7000 275.0 1.00 1000

MYG-20D431KJ

275 350 430(387-473) 710 100 10000 7000 303.0 1.00 900

MYG-20D471KJ

300 385 470(423-517) 775 100 10000 7000 350.0 1.00 900

MYG-20D511KJ

320 415 510(459-561) 845 100 10000 7000 382.0 1.00 800

MYG-20D561KJ

350 460 560(504-616) 925 100 7500 6500 382.0 1.00 700

MYG-20D621KJ

385 505 620(558-682) 1025 100 7500 6500 382.0 1.00 500

MYG-20D681KJ

420 560 680(612-748) 1120 100 7500 6500 382.0 1.00 460

MYG-20D751KJ

460 615 750(675-825) 1240 100 7500 6500 420.0 1.00 420

MYG-20D781KJ

480 640 780(702-858) 1290 100 7500 6500 420.0 1.00 420

MYG-20D821KJ

510 670 820(738-902) 1355 100 7500 6500 460.0 1.00 400

MYG-20D911KJ

550 745 910(819-1001) 1500 100 7500 6500 510.0 1.00 350

MYG-20D102KJ

625 825 1000(900-1100) 1650 100 7500 6500 565.0 1.00 320

MYG-20D112KJ

680 895 1100(990-1210) 1815 100 7500 6500 620.0 1.00 300
MYG-20D182KJ 1000 1465 1800(1620-1980) 2970 100 7500 6500 1020.0 1.00 200

公司亦可根据客户要求生产出电压更高的压敏电阻，目前公司可以生产的最高压敏电压为2700V
