防爆阻燃压敏电阻，防爆压敏电阻 防爆阻燃压敏电阻

选型指南      返回上一页面
    压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
    压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。
   压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，它的阻值变小，这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
   南京华巨电子有限公司是国内著名的敏感元器件研发生产企业，在一些工业场合，由于电压不稳及感性负载断电瞬间产生的高压高能量感应电压电流，引起普通压敏电阻的损坏炸裂燃烧，从而导致线路板的损坏，造成设备的损毁，影响了客户的生产和设备生产厂家产品的质量和厂家的信誉。未解决这一问题华巨电子推出具有阻燃防爆功能的MYFBZR系列具有阻燃防爆功能的压敏电阻。本产品即是针对目前市场的浪涌保护器存在的安全性不高，仍然存在有炸裂和燃烧的危险的不足之处，提供一种安全型防雷器，将压敏电阻封装在密闭的壳体内，起到了阻燃和防爆的作用，使用更加安全。在一些工控领域取得了良好的效果和经济社会效益。比如在伺服驱动领域，工业变频器领域。工业电源领域或其他频繁启动或者调速大功率工业设备里面。在消费类电器领域也有广泛的应用，比如冰箱压缩机，变频空调等场合。

主要特点：

1.将压敏电阻密闭在壳体内，与外界空气隔绝，有效的防止了防雷器击穿时的燃烧和炸裂；

2.在壳体内部填入石英砂和环氧树脂，防止击穿瞬间发生爆炸，也起到了很好的阻燃效果；

3.高等级防火材料外壳及多重防火防爆结构，能够从根本上杜绝了防雷器燃烧或炸裂时对电器的破坏作用。

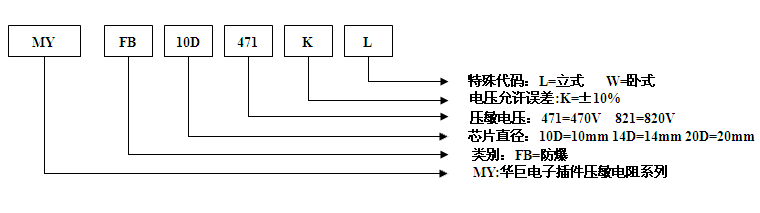

3.型号命名外型结构和尺寸：

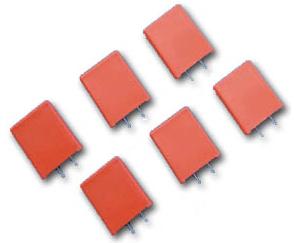

防爆压敏电阻图片

防爆压敏电阻在汽车上的应用

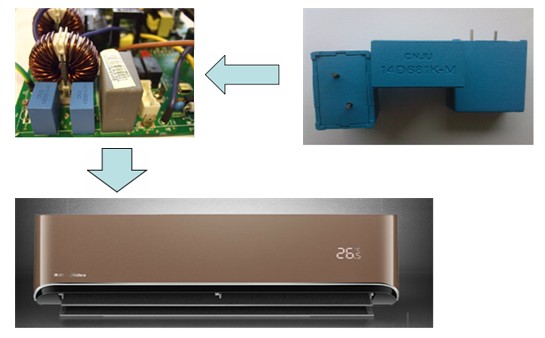

防爆压敏电阻在空调上的应用

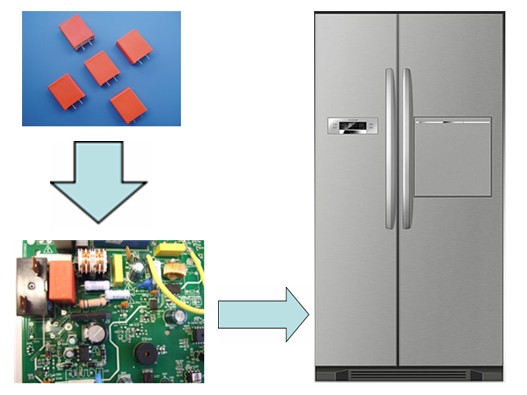

防爆压敏电阻在家电冰箱上的应用

表1：外形尺寸

外观

尺寸

 MYFB10D MYFB14D MYFB20D
防爆压敏电阻的外形尺寸

L±0.5

 15.5 20.0

26.0

W±0.5

 11.5 12

14.5

H±0.5

 19.0 25.0

30.5

A±0.3

7.5

 7.5

10.0

d±0.02

Φ0.8

 Φ0.8

Φ1.0

B±0.3

2.3

Fmin

3.5



表2

品种额定值

表3：规格型号

　

型号规格

 压敏电压（V） 最大连续工作电压（V） 等级电压  （V） 电容量（pF）(参考值)
V A.Crms D.C  Vc C
MYFB10DXXXK-□

18-1100

11-680

14-895

36-1815

80-1800

MYFB14DXXXK-□

18-1800

11-1000

14-1465

36-2970

100-2970

MYFB20DXXXK-□

18-1800

11-1000

14-1465

36-2970

200-5500

表3：规格型号

　

型号

最大连续工作电压

 压敏电压 最大限制
电压		 通流容量（8/20u s） 最大能量
（J）		 额定功率 电容量
AC(V) DC(V) V0.1mA Vp(V) lp(A) 1次(A) 2次(A) 2ms (W) 1K-□H Z (pF)

MYFB-10D180K-□

11 14 18(16-20) 36 5 500 250 1.5 0.05 7500

MYFB-10D220K-□

14 18 22(20-24) 43 5 500 250 2.0 0.05 6000

MYFB-10D270K-□

17 22 27(24-30) 53 5 500 250 2.5 0.05 4000

MYFB-10D330K-□

20 26 33(30-36) 65 5 500 250 3.0 0.05 3000

MYFB-10D390K-□

25 31 39(35-43) 77 5 500 250 3.5 0.05 2600

MYFB-10D470K-□

30 38 47(42-52) 93 5 500 250 4.5 0.05 2200

MYFB-10D560K-□

35 45 56(50-62) 110 5 500 250 5.5 0.05 1800

MYFB-10D680K-□

40 56 68(61-75) 135 5 500 250 6.5 0.05 1300

MYFB-10D820K-□

50 65 82(74-90) 135 25 2500 1250 8.0 0.4 1800

MYFB-10D101K-□

60 85 100(90-110) 165 25 2500 1250 10 0.4 1400

MYFB-10D121K-□

75 100 120(108-132) 200 25 2500 1250 12 0.4 1100

MYFB-10D151K-□

95 125 150(135-165) 250 25 2500 1250 16 0.4 900

MYFB-10D181K-□

115 150 180(162-198) 300 25 2500 1250 18 0.4 750

MYFB-10D201K-□

130 170 200(185-225) 340 25 2500 1250 20 0.4 500

MYFB-10D221K-□

140 180 220(198-242) 360 25 2500 1250 23 0.4 450

MYFB-10D241K-□

150 200 240(216-264) 395 25 2500 1250 25 0.4 400

MYFB-10D271K-□

175 225 270(243-297) 455 25 2500 1250 30 0.4 350

MYFB-10D301K-□

190 250 300(270-330) 500 25 2500 1250 30 0.4 330

MYFB-10D331K-□

210 275 330(297-363) 550 25 2500 1250 30 0.4 300

MYFB-10D361K-□

230 300 360(324-396) 595 25 2500 1250 35 0.4 270

MYFB-10D391K-□

250 320 390(324-396) 650 25 2500 1250 40 0.4 250

MYFB-10D431K-□

275 350 430(387-473) 710 25 2500 1250 45 0.4 230

MYFB-10D471K-□

300 385 470(423-517) 775 25 2500 1250 45 0.4 210

MYFB-10D511K-□

320 415 510(459-561) 845 25 2500 1250 45 0.4 190

MYFB-10D561K-□

350 460 560(504-616) 925 25 2500 1250 45 0.4 130

MYFB-10D621K-□

385 505 620(558-682) 1025 25 2500 1250 45 0.4 130

MYFB-10D681K-□

420 560 680(612-748) 1120 25 2500 1250 45 0.4 150

MYFB-10D751K-□

460 615 750(675-825) 1240 25 2500 1250 50 0.4 120

MYFB-10D781K-□

485 640 780(702-858) 1290 25 2500 1250 50 0.4 120

MYFB-10D821K-□

510 670 820(738-902) 1355 25 2500 1250 55 0.4 110

MYFB-10D911K-□

550 745 910(819-1001) 1500 25 2500 1250 60 0.4 100

MYFB-10D102K-□

625 825 1000(900-1100) 1650 25 2500 1250 65 0.4 90

MYFB-10D112K-□

680 895 1100(990-1210) 1815 25 2500 1250 70 0.4 80

MYFB-14D180K-□

11 14 18(16-20) 36 10 1000 500 3.5 0.10 18000

MYFB-14D220K-□

14 18 22(20-24) 43 10 1000 500 4.0 0.10 15000

MYFB-14D270K-□

17 22 27(24-30) 53 10 1000 500 5.0 0.10 10000

MYFB-14D330K-□

20 26 33(30-36) 65 10 1000 500 6.0 0.10 7500

MYFB-14D390K-□

25 31 39(35-43) 77 10 1000 500 7.0 0.10 6500

MYFB-14D470K-□

30 38 47(42-52) 93 10 1000 500 8.5 0.10 5500

MYFB-14D560K-□

35 45 56(50-62) 110 10 1000 500 10 0.10 4500

MYFB-14D680K-□

40 56 68(61-75) 135 10 1000 500 12 0.10 3300

MYFB-14D820K-□

50 65 82(74-90) 135 50 4500 2500 14 0.60 2900

MYFB-14D101K-□

60 85 100(90-110) 165 50 4500 2500 18 0.60 2400

MYFB-14D121K-□

75 100 120(108-132) 200 50 4500 2500 20 0.60 1900

MYFB-14D151K-□

95 125 150(135-165) 250 50 4500 2500 25 0.60 1500

MYFB-14D181K-□

115 150 180(162-198) 300 50 4500 2500 30 0.60 1300

MYFB-14D201K-□

130 170 200(185-225) 340 50 4500 2500 35 0.60 1000

MYFB-14D221K-□

140 180 220(198-242) 360 50 4500 2500 40 0.60 900

MYFB-14D241K-□

150 200 240(216-264) 395 50 4500 2500 40 0.60 830

MYFB-14D271K-□

175 225 270(243-297) 455 50 4500 2500 50 0.60 750

MYFB-14D301K-□

190 250 300(270-330) 500 50 4500 2500 55 0.60 670

MYFB-14D331K-□

210 275 330(297-363) 550 50 4500 2500 60 0.60 650

MYFB-14D361K-□

230 300 360(324-396) 595 50 4500 2500 65 0.60 550

MYFB-14D391K-□

250 320 390(351-429) 650 50 4500 2500 70 0.60 500

MYFB-14D431K-□

275 350 430(387-473) 710 50 4500 2500 75 0.60 450

MYFB-14D471K-□

300 385 470(423-517) 775 50 4500 2500 80 0.60 400

MYFB-14D511K-□

320 415 510(459-561) 845 50 4500 2500 80 0.60 350

MYFB-14D561K-□

350 460 560(504-616) 925 50 4500 2500 80 0.60 300

MYFB-14D621K-□

385 505 620(558-682) 1025 50 4500 2500 85 0.60 250

MYFB-14D681K-□

420 560 680(612-748) 1120 50 4500 2500 90 0.60 250

MYFB-14D751K-□

460 615 750(675-825) 1240 50 4500 2500 100 0.60 230

MYFB-14D781K-□

485 640 780(702-858) 1290 50 4500 2500 105 0.60 230

MYFB-14D821K-□

510 670 820(738-902) 1355 50 4500 2500 110 0.60 200

MYFB-14D911K-□

550 745 910(819-1001) 1500 50 4500 2500 120 0.60 180

MYFB-14D102K-□

625 825 1000(900-1100) 1650 50 4500 2500 130 0.60 150

MYFB-14D112K-□

680 895 1100(990-1210) 1815 50 4500 2500 140 0.60 150

MYFB-20D180K-□

11 14 18(16-20) 36 20 2000 1000 10 0.20 37000

MYFB-20D220K-□

14 18 22(20-24) 43 20 2000 1000 13 0.20 30000

MYFB-20D270K-□

17 22 27(24-30) 53 20 2000 1000 15 0.20 22000

MYFB-20D330K-□

20 26 33(30-36) 65 20 2000 1000 20 0.20 17000

MYFB-20D390K-□

25 31 39(35-43) 77 20 2000 1000 24 0.20 15000

MYFB-20D470K-□

30 38 47(42-52) 93 20 2000 1000 30 0.20 13000

MYFB-20D560K-□

35 45 56(50-62) 110 20 2000 1000 35 0.20 11000

MYFB-20D680K-□

40 56 68(61-75) 135 20 2000 1000 40 0.20 7000

MYFB-20D820K-□

50 65 82(74-90) 135 100 6500 4000 27 1.00 5500

MYFB-20D101K-□

60 85 100(90-110) 165 100 6500 4000 30 1.00 4800

MYFB-20D121K-□

75 100 120(108-132) 200 100 6500 4000 40 1.00 3800

MYFB-20D151K-□

95 125 150(135-165) 250 100 6500 4000 50 1.00 3000

MYFB-20D181K-□

115 150 180(162-198) 300 100 6500 4000 60 1.00 2500

MYFB-20D201K-□

130 170 200(185-225) 340 100 6500 4000 70 1.00 2000

MYFB-20D221K-□

140 180 220(198-242) 360 100 6500 4000 75 1.00 2000

MYFB-20D241K-□

150 200 240(216-264) 395 100 6500 4000 80 1.00 1800

MYFB-20D271K-□

175 220 270(243-297) 455 100 6500 4000 90 1.00 1600

MYFB-20D301K-□

190 250 300(270-330) 500 100 6500 4000 105 1.00 1400

MYFB-20D331K-□

210 275 330(297-363) 550 100 6500 4000 120 1.00 1200

MYFB-20D361K-□

230 300 360(324-396) 595 100 6500 4000 130 1.00 1000

MYFB-20D391K-□

250 320 390(351-429) 650 100 6500 4000 140 1.00 900

MYFB-20D431K-□

275 350 430(387-473) 710 100 6500 4000 150 1.00 900

MYFB-20D471K-□

300 385 470(423-517) 775 100 6500 4000 150 1.00 800

MYFB-20D511K-□

320 415 510(459-561) 845 100 6500 4000 150 1.00 700

MYFB-20D561K-□

350 460 560(504-616) 925 100 6500 4000 150 1.00 500

MYFB-20D621K-□

385 505 620(558-682) 1025 100 6500 4000 160 1.00 460

MYFB-20D681K-□

420 560 680(612-748) 1120 100 6500 4000 175 1.00 420

MYFB-20D751K-□

460 615 750(675-825) 1240 100 6500 4000 180 1.00 420

MYFB-20D781K-□

480 640 780(702-858) 1290 100 6500 4000 190 1.00 400

MYFB-20D821K-□

510 670 820(738-902) 1355 100 6500 4000 215 1.00 350

MYFB-20D911K-□

550 745 910(819-1001) 1500 100 6500 4000 230 1.00 320

MYFB-20D102K-□

625 825 1000(900-1100) 1650 100 6500 4000 250 1.00 300

MYFB-20D112K-□

680 895 1100(990-1210) 1815 100 6500 4000 400 1.00 200

公司亦可根据客户要求生产出电压更高的压敏电阻，目前公司可以生产的最高压敏电压为2700V
