贴片压敏电阻

    压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
    压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到几千Pf的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。
   压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，它的阻值变小，这样就使得流过它的电流激增而对其他电路的影响变化不大从而减小过电压对后续敏感电路的影响。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
    南京华巨电子是专门生产敏感元器件的，公司生产的片式压敏电阻广泛应用于手机，电脑，MP3等电子产品上，配套厂家有TCL,康佳，中兴通讯，天马微，同舟等IT厂商。并给一些大企业代工贴牌。华巨电子以其过硬的产品质量和强大的研发团队，赢得了同行业的尊重和信赖。贴片压敏电阻由于其体积小，越来越广泛应用于一些手持设备和小型化的电子设备。

1.片式压敏电阻应用范围：
·保护元件和电路,防止在电源供应、控制和信号线产生的ESD
·为ICCMOS和MOSFET提供线上过压保护。
·在许多领域中可代替表面贴装TVS齐纳二极管
·用于协助各种终端产品实现电磁兼容
2.贴片压敏电阻具体应用：
·笔记本电脑、数码相机、掌上电脑、手机、MP3、主板、路由器、汽车电子、液晶模块、网络电话、麦克风耳机等

3.型号命名外型结构和尺寸：

3.SMD压敏电阻外型结构和尺寸：(mm)

规格		外形尺寸（mm）
英制	公制	L	W	T	M
0402	1005	1.0 ± 0.10	0.5 ± 0.10	0.5 ± 0.20	0.30+0.2/-0.1
0603	1608	1.6 ±0.15	0.8 ±0.10	0.8 ± 0.20	0.30+0.2/-0.1
0805	2012	2.0 ± 0.20	1.25 ±0.15	0.8 ± 0.20	0.30+0.2/-0.1
1206	3216	3.2 ± 0.20	1.6 ± 0.15	1.2 ± 0.20	0.40+0.2/-0.2
1210	3225	3.2 ± 0.20	2.5 ± 0.20	1.2 ± 0.20	0.40+0.2/-0.1
1812	4532	4.5 ± 0.20	3.20 ±0.20	1.3 ± 0.20	0.50+0.2/-0.1
2220	5650	5.7 ± 0.20	5.00 ±0.20	1.5 ± 0.20	0.80+0.2/-0.1
3220	08CL	8.0 ± 0.20	5.00 ±0.20	2.0 ± 0.20	0.80+0.2/-0.1
3225	08CL	8.0 ± 0.30	6.30 ±0.30	2.0 ± 0.20	0.70+0.2/-0.1
4032	10CL	10.0 ± 0.20	8.00 ±0.20	2.0 ± 0.20	0.80+0.2/-0.1
4840	12CL	12.0 ± 0.20	10.00 ±0.20	2.5 ± 0.20	0.80+0.2/-0.1

COB 即chip On board，就是将裸芯片用导电或非导电胶粘附在互连基板上，然后进行引线键合实现其电连接，COB LED又叫COB LED source,COB LED module。有长条型/方形/圆形三种封装形式。

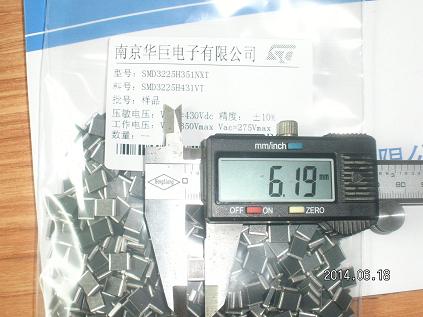

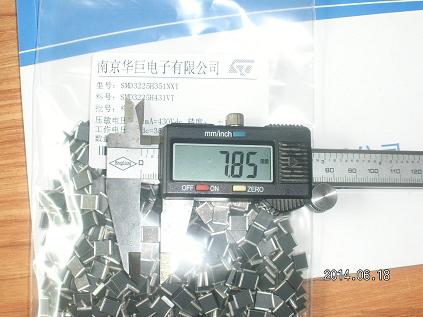

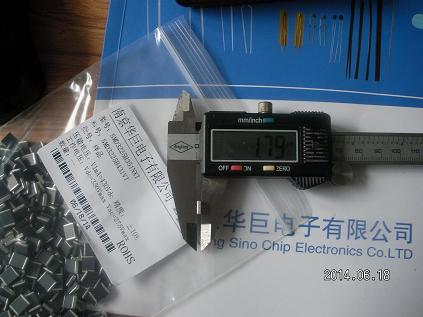

随着LED贴片化的发展要求LED的保护器件也要扁平化发展，目前市场上绝大多数的压敏电阻是插件压敏电阻，华巨电子适时推出COB LED模块用贴片压敏电阻，本系列压敏电阻具有厚度薄<2mm体积小8.0x6.3，通流量大的特点，已经广泛应用于几大led生产厂家。

陶瓷封装大尺寸高能贴片压敏电阻

高能贴片压敏电阻在LED保护中的应用

表

型号	压敏电压	最大连续工作电压		最大限制电压		能量耐量	最大通流能量	最大静态功率	电容量	漏电流
	压敏电压	最大连续工作电压		8/20us		能量耐量	最大通流能量	最大静态功率	电容量
	Vdc	Vac	Vdc	8/20us		2mS	A	W	pF
	Vdc	Vac	Vdc	Vdc	Ip	2mS	A	W	pF
SMD5D271K	270±10%	175	255	480	5	6.1	500	0.1	75	≤20uA
SMD5D471K	470±10%	300	385	810	5	10.6	500	0.1	55
SMD5D511K	510±10%	320	428	880	5	11.5	500	0.1	55
SMD5D561K	560±10%	350	460	920	5	12.5	500	0.1	55
SMD7D271K	270±10%	175	255	480	10	12.6	1000	0.25	190
SMD7D471K	470±10%	300	385	810	10	28	1000	0.25	90
SMD7D511K	510±10%	320	428	880	10	30	1000	0.25	80
SMD7D561K	560±10%	350	460	920	10	32	1000	0.25	70
SMD10D271K	270±10%	175	255	480	25	30	2000	0.4	330
SMD10D471K	470±10%	300	385	810	25	52	2000	0.4	190
SMD10D511K	510±10%	320	428	880	25	56	2000	0.4	180
SMD10D561K	560±10%	350	460	920	25	60	2000	0.4	170
BSMD05D271K	270±10%	175	255	480	5	6.1	500	0.1	75
BSMD05D471K	470±10%	300	385	810	5	10.6	500	0.1	55
BSMD05D511K	510±10%	320	428	880	5	11.5	500	0.1	55
BSMD05D561K	560±10%	350	460	920	5	12.5	500	0.1	55
BSMD07D271K	270±10%	175	255	480	10	12.6	1000	0.25	190
BSMD07D471K	470±10%	300	385	810	10	28	1000	0.25	90
BSMD07D511K	510±10%	320	428	880	10	30	1000	0.25	80
BSMD07D561K	560±10%	350	460	920	10	32	1000	0.25	70
BSMD10D271K	270±10%	175	255	480	25	30	2000	0.4	330
BSMD10D471K	470±10%	300	385	810	25	52	2000	0.4	190
BSMD10D511K	510±10%	320	428	880	25	56	2000	0.4	180
BSMD10D561K	560±10%	350	460	920	25	60	2000	0.4	170

- 拥有SMD，插件式等广范围的产品
- 拥有高耐电涌电流能力的小型封装
- 可以使用流体 / 回流焊接

表1

用途	外形			SMD贴片型
	系列			SMD1210SHXXX-2X1		SMD1812SH-XXX-501		SMD2220SHXXX-501		SMD2220SHXXX-801
	压敏电压	允许最大电路电压		型号	耐浪涌电流能力	型号	耐浪涌电流能力	型号	耐浪涌电流能力	型号	耐浪涌电流能力
	压敏电压	AC rms	DC	型号	8/20µs 1time	型号	8/20µs 1time	型号	8/20µs 1time	型号	8/20µs 1time
用于AC 110 Vac	200V	130V	170V
	220V	140V	180V
	240V	150V	200V	1210SH201	250A	1812SH201	400
	270V	175V	225V	1210SH221	250A	1812SH221	400	3220SH221	500A	3220SH221	800A
	330V	210V	270V
	360V	230V	300V
用于AC 220 Vac	390V	250V	320V	1210SH321	200A	1812SH321	400	2220SH321	500A	2220SH321	800A
	430V	275V	350V	1210SH351	250A	1812SH351	400	2220SH351	500A	2220SH351	800A
	470V	300V	385V	1210SH381	250A	1812SH381	500	2220SH381	500A	2220SH381	800A
	560V	350V	460V					2220SH461	500A	2220SH461	800A
	620V	385V	505V
	680V	420V	560V					2220SH561	500A	2220SH561	800A
	750V	460V	615V
	820V	510V	670V

表2

用途	外形			SMD贴片型
	系列			SMD3220HXXX-501		SMD3220SHXXX-801		SMD贴片系列		SSMD贴片系列
	压敏电压	允许最大电路电压		型号	耐浪涌电流能力	型号	耐浪涌电流能力	型号	耐浪涌电流能力	型号	耐浪涌电流能力
	压敏电压	AC rms	DC	型号	8/20µs 1time	型号	8/20µs 1time	型号	8/20µs 1time	型号	8/20µs 1time
用于AC 110 Vac	200 V	130 V	170 V					3225H171	400A	3225H171	400A
	220 V	140 V	180 V					3225H181	400A	3225H181	400A
	240 V	150 V	200 V					3225H201	400A	3225H201	400A
	270V	175V	225V	3220H221	400A			3225H221	400A	3225H221	400A
	330 V	210 V	270 V					3225H271	400A	3225H271	400A
	360 V	230 V	300 V					3225H301	400A	3225H301	400A
用于AC 220 Vac	390V	250V	320V	3220H321	400A			3225H321	400A	3225H321	400A
	430 V	275 V	350 V	3220H351	400A	3220SH351	800A	3225H351	400A	3225H351	400A
	470 V	300 V	385 V	3220H381	400A	3220SH381	800A	3225H381	400A	3225H381	400A
	560 V	350 V	460 V
	620 V	385 V	505 V
	680 V	420 V	560 V
	750 V	460 V	615 V
	820 V	510 V	670 V

表3

用途	外形			SMD贴片型		插件型
	系列			SMD,SSMD贴片系列		φ5系列		φ7系列		φ10系列
	压敏电压	允许最大电路电压		型号	耐浪涌电流能力	型号	耐浪涌电流能力	型号	耐浪涌电流能力	型号	耐浪涌电流能力
	压敏电压	AC rms	DC	型号	8/20µs 1time	型号	8/20µs 1time	型号	8/20µs 1time	型号	8/20µs 1time
用于AC 110 Vac	200 V	130 V	170 V	4032H171	1200 A	MYG5D201K	400 A	MYG7D201K	600 A	MYG10D201K	1250 A
	220 V	140 V	180 V	4032H181	1200 A	MYG5D221K	400 A	MYG7D221K	600 A	MYG10D221K	1250 A
	240 V	150 V	200 V	4032H201	1200 A	MYG5D241K	400 A	MYG7D241K	600 A	MYG10D241K	1250 A
	270V	175V	225V	4032H221	1200 A	MYG5D271K	400 A	MYG7D271K	600 A	MYG10D271K	1250 A
	330 V	210 V	270 V	4032H271	1200 A	MYG5D331K	400 A	MYG7D331K	600 A	MYG10D331K	1250 A
	360 V	230 V	300 V	4032H301	1200 A	MYG5D361K	400 A	MYG7D361K	600 A	MYG10D361K	1250 A
用于AC 220 Vac	390V	250V	320V	4032H321	1200A	MYG5D391K	400 A	MYG7D391K	600 A	MYG10D391K	1250 A
	430 V	275 V	350 V	4032H351	1200 A	MYG5D471K	400 A	MYG7D431K	600 A	MYG10D431K	1250 A
	470 V	300 V	385 V	4032H381	1200 A	MYG5D471K	400 A	MYG7D471K	600 A	MYG10D471K	1250 A
	560 V	350 V	460 V			MYG5D511K	400 A	MYG7D511K	600 A	MYG10D511K	1250 A
	620 V	385 V	505 V							MYG10D621K	1250 A
	680 V	420 V	560 V							MYG10D681K	1250 A
	750 V	460 V	615 V							MYG10D751K	1250 A
	820 V	510 V	670 V							MYG10D821K	1250 A

型号	工作电压		压敏电压		最大限制电压		流通量	最大能量	电容量
	Vac	Vdc	V1mA(V)		Vc(V)		IN(A)	Et(J)	C_P(pF)
	Vac	Vdc	Vb(V)		8/20μs	Ip(A)	8/20μs	10/1000μs	1KHz/1V
SMD3225H181NXT	140	180	220	±10%	360	5	400	7.5	95
SMD3225H201NXT	150	200	240	±10%	395	5	400	9.0	90
SMD3225H221NXT	175	225	270	±10%	455	5	400	9.5	75
SMD3225H351NXT	275	350	430	±10%	710	5	400	13.0	50
SMD3225H381NXT	300	385	470	±10%	775	5	400	15.0	45

4.SMD塑封片式压敏电阻外型结构和尺寸：(mm)

规格		电压范围	外形尺寸（mm）
英制	公制	V	L	W	H
SSMD3225	08CL	V1mA=180~270	8.00 ± 0.30	6.30 ±0.30	3.2 ± 0.30
		V1mA=360~560			3.2 ± 0.30
					4.5 ± 0.30
SSMD4032	10CL	V1mA=180~270	10.0 ± 0.30	8.00 ±0.30	3.2 ± 0.30
		V1mA=360~750			3.2 ± 0.30
					4.5 ± 0.30

常用高压贴片压敏电阻型号

规格型号	客户	工作电压		压敏电压		最大限	能量耐量	峰值
Part Number	客户物料号 Customers P/N	Working Voltage		Varistor Voltage		最大限制电压Maximum Clamping Voltage 8/20 µs	Energy Absorption	峰值电流 Peak Current
		Working Voltage		@ 1mA DC			Energy Absorption	峰值电流 Peak Current
		直流	交流	VB			10/1000µs	8/20µs
		DC	AC	VB			10/1000µs	8/20µs
		伏特	伏特	伏特	ΔVB	伏特	焦耳	安培
		Volts	Volts	Volts	ΔVB	Volts	Joules	Amps
SMD0806SH221KNXT-201	0806D271K	225	175	270	±10%	280	1.1	200
SMD0806SH221KNXT-251	0806D271K-251	225	175	270	±10%	380	1.2	250
SMD0806SH351KNXT-101	0806D431K	350	275	430	±10%	710	1.2	100
SMD1206H850PKT	1206D101K	85	60	100	±10%	175	0.8	120
SMD1206H101PKT	1206D121K	100	75	120	±10%	210	0.8	120
SMD1206H121PKT	1206D151K	120	90	150	±10%	260	0.8	120
SMD1206SH201PKT	1206D241K	200	150	240	±10%	395	0.8	120
SMD1208SH201PKT-501	1206D241K	200	150	240	±10%	395	2.3	500
SMD1208SH221PKT-501	1206D271K	220	175	270	±10%	380	2.4	500
SMD1210H850PKT	1210D101K	85	60	100	±10%	175	1.5	250
SMD1210H101PKT	1210D121K	100	75	120	±10%	210	1.5	250
SMD1210H121PKT	1210D151K	120	90	150	±10%	260	1.5	250
SMD1210SH221NKT-251	1210HD271K-251	225	175	270	±10%	445	7.2	250
SMD1210SH221NKT-801	1210HD271K-801	225	175	270	±10%	445	23	800
SMD1210SH321NKT-201	1210HD391K-201	320	250	390	±10%	650	7.2	200
SMD1210SH351NKT-251	1210HD431K-251	350	275	430	±10%	710	8	250
SMD1210SH381NKT-251	1210HD471K-251	385	300	470	±10%	775	8.2	250
SMD1210SH381NKT-501	1210HD471K-501	385	300	470	±10%	775	8.2	500
SMD1812H850PKT	1812D101K	85	60	100	±10%	175	4	800
SMD1812H101PKT	1812D121K	100	75	120	±10%	210	4	800
SMD1812H121PKT	1812D151K	120	90	150	±10%	260	4	800
SMD1812H151PKT	1812D181K	150	115	180	±10%	315	4	800
SMD1812H181PKT	1812D201K	180	140	220	±10%	380	4	800
SMD1812SH221NKT-401	1812HD271K-401	225	175	270	±10%	445	10	400
SMD1812SH221NKT-501	1812HD271K-501	225	175	270	±10%	445	12	500
SMD1812SH221NKT-102	1812HD271K-102	225	175	270	±10%	445	24	1000
SMD1812SH221NKT-202	1812HD271K-202	225	175	270	±10%	445	48	2000
SMD1812SH321NKT-401	1812HD391K-401	320	250	390	±10%	650	10	400
SMD1812SH351NKT-401	1812HD431K-401	350	275	430	±10%	710	10	400
SMD1812SH381NKT-401	1812HD471K-401	385	300	470	±10%	775	10	400
SMD1812SH381NKT-501	1812HD471K-501	385	300	470	±10%	775	12	500
SMD1812SH381NKT-801	1812HD471K-801	385	300	470	±10%	775	24	800
SMD1812SH381NKT-102	1812HD471K-102	385	300	470	±10%	775	29	1000
SMD2220SH850NKT-401	2220HD101K-401	85	60	100	±10%	175	10	400
SMD2220SH850NKT-801	2220HD101K-801	85	60	100	±10%	175	16	800
SMD2220SH101NKT-401	2220HD121K-401	100	75	120	±10%	210	8	400
SMD2220SH101NKT-801	2220HD121K-801	100	75	120	±10%	210	16	800
SMD2220SH121NKT-401	2220HD151K-401	120	90	150	±10%	260	8	400
SMD2220SH121NKT-801	2220HD151K-801	120	90	150	±10%	260	16	800
SMD2220SH151NKT-401	2220HD181K-401	150	115	180	±10%	315	8	400
SMD2220SH151NKT-801	2220HD181K-801	150	115	180	±10%	315	16	800
SMD2220SH181NKT-401	2220HD201K-401	180	140	220	±10%	360	8	400
SMD2220SH181NKT-801	2220HD201K-801	180	140	220	±10%	360	16	800
SMD2220SH201NKT-401	2220HD241K-401	200	150	240	±10%	395	8	400
SMD2220SH201NKT-801	2220HD241K-801	200	150	240	±10%	395	16	800
SMD2220SH221NKT-401	2220HD271K-401	225	175	270	±10%	455	8	400
SMD2220SH221NKT-801	2220HD271K-801	225	175	270	±10%	455	16	800
SMD2220SH271NKT-401	2220HD331K-401	275	210	330	±10%	550	8	400
SMD2220SH271NKT-801	2220HD331K-801	275	210	330	±10%	550	16	800
SMD2220SH321NKT-401	2220HD391K-401	320	250	390	±10%	650	8	400
SMD2220SH321NKT-801	2220HD391K-801	320	250	390	±10%	650	16	800
SMD2220SH351NKT-401	2220HD431K-401	350	275	430	±10%	710	21.6	400
SMD2220SH351NKT-801	2220HD431K-801	350	275	430	±10%	710	38	800
SMD2220SH381NKT-401	2220HD471K-401	385	300	470	±10%	775	31.8	400
SMD2220SH381NKT-501	2220HD471K-501	385	300	470	±10%	775	65	500
SMD2220SH381NKT-801	2220HD471K-801	385	300	470	±10%	775	71.2	800
SMD2220SH381NKT-102	2220HD471K-102	385	300	470	±10%	775	90	1000
SMD2220SH381NKT-182	2220HD471K-182	385	300	470	±10%	775	160	1800
SMD2220SH411NKT-801	2220HD511K-801	410	320	510	±10%	850	71.2	800
SMD2220SH451NKT-501	2220HD561K-501	455	325	560	±10%	925	65	500
SMD3220H201NKT-401	3220HD241K-401	200	150	240	±10%	395	16	400
SMD3220H201NKT-801	3220HD241K-801	200	150	240	±10%	395	71.2	800
SMD3220H221NKT-401	3220D271K-401	225	175	270	±10%	455	16	400
SMD3220H221NKT-801	3220D271K-801	225	175	270	±10%	455	71.2	800
SMD3220H321NKT-401	3220D391K-401	320	250	390	±10%	650	16	400
SMD3220H321NKT-801	3220D391K-801	320	250	390	±10%	650	71.2	800
SMD3220H351NK	3220D431K	350	275	430	±10%	710	16	400
SMD3220SH351NKT-801	3220HD431K-801	350	275	430	±10%	710	16	800
SMD3220H381NKT	3220D471K	385	300	470	±10%	775	16	400
SMD3220SH381NKT-801	3220HD471K-801	385	300	470	±10%	775	16	400
SMD3225H181NKT	3225D221K	180	140	220	±10%	360	16	400
SMD3225H201NKT	3225D241K	200	150	240	±10%	395	16	400
SMD3225H221NKT	3225D271K	225	175	270	±10%	455	16	400
SMD3225H271NKT	3225D331K	275	210	330	±10%	550	16	400
SMD3225H321NKT	3225D391K	320	250	390	±10%	650	16	400
SMD3225H351NKT	3225D431K	350	275	430	±10%	710	16	400
SMD3225H381NKT	3225D471K	385	300	470	±10%	775	16	400
SSMD3225H181NKT	S3225D221K	180	140	220	±10%	360	16	400
SSMD3225H201NKT	S3225D241K	200	150	240	±10%	395	16	400
SSMD3225H221NKT	S3225D271K	225	175	270	±10%	455	16	400
SSMD3225H271NKT	S3225D331K	275	210	330	±10%	550	16	400
SSMD3225H321NKT	S3225D391K	320	250	390	±10%	650	16	400
SSMD3225H351NKT	S3225D431K	350	275	430	±10%	710	16	400
SSMD3225H381NKT	S3225D471K	385	300	470	±10%	775	16	400
SMD4032H181NKT	4032D221K	180	140	220	±10%	360	32	1200
SMD4032H201NKT	4032D241K	200	150	240	±10%	395	32	1200
SMD4032H221NKT	4032D271K	225	175	270	±10%	455	32	1200
SMD4032H271NKT	4032D331K	275	210	330	±10%	550	32	1200
SMD4032H321NKT	4032D391K	320	250	390	±10%	650	32	1200
SMD4032H351NKT	4032D431K	350	275	430	±10%	710	32	1200
SMD4032H381NKT	4032D471K	385	300	470	±10%	775	32	1200
SSMD4032H181NKT	S4032D221K	180	140	220	±10%	360	32	1200
SSMD4032H201NKT	S4032D241K	200	150	240	±10%	395	32	1200
SSMD4032H221NKT	S4032D271K	225	175	270	±10%	455	32	400
SSMD4032H271NKT	S4032D331K	275	210	330	±10%	550	32	1200
SSMD4032H321NKT	S4032D391K	320	250	390	±10%	650	32	1200
SSMD4032H351NKT	S4032D431K	350	275	430	±10%	710	32	1200
SSMD4032H381NKT	S4032D471K	385	300	470	±10%	775	32	1200
