贴片压敏电阻 安防设备防雷贴片压敏电阻,防雷贴片压敏电阻

选型指南      返回上一页面

Super Series for Automoive (SHA)/ Chip Surge Protection Device (CSPD)


为何安防监控系统须要做防雷保护设计?安防监控系统设备分为有户外和室内安装两种情况,安装在室内之设备一般不会遭受直接雷击,但需考虑过电压侵入对设备的损害 ; 而户外的设备则一定需要做防止直接雷击的保护, 避免雷击电压沿着线路侵入前端设备,所以应在设备前的每条线路上加装合适的过电压保护器。


CSPD 是什么?


CSPD(Chip Surge Protection Device)是一种贴片封装的突波电压保护器件,南京华巨电子有限公司利用专业制粉及生产技术 ( 拥有各项多国发明专利 ) 开发出超高性能的过电压抑制器件来保护电器设备, 并专门开发了RJ45网络以太端口之多功能突波保护器SHN系列,利用网络变压器中间抽头的接方式对于突波 电压做抑制。SHN 本身具有大电容可以对EMI噪声提供更好的滤波效果,同时SHN 提供『超小尺寸SMD贴片』包装, 并具有『极低的抑制电压』及『快速的反应速度』,比起目前在 市场上使用放电管(GDT)一直存在 『高抑制电压』 及『反应速度慢』的『缺点』来说,SHN 极佳的电性将可以避免这些缺点,并能提供多次承受10x700 μs / 6KV 的突波电压冲击。



 CSPD(SHN)的优点 :

1. 贴片型封装 ( 1206 & 1210 )
2. 工作电压专门设计于 网络端口
3. 抑制电压低于 ( 25V )
4. 极低的漏电流 (< 1 μA )
5. 反应速度比放电管(GDT)快 ( < 1 ns )
6. 高非线性指数 α 达到 ( 25 以上 )
7. 通过 (10x700 μs/ 40 ohm ) 突波电压 6KV 测试

8. 良好冲击能力超过30 次以上 击打
9. 符合 RoHS 要求 及 无铅锡炉制程
10.无极性双向动作
11.极宽操作温度( - 55°C ~ + 125°C )
12.当应用在电源端保护时可避免放电管熄火续流问题
13.节省空间及有竞争优势价格

3.型号命名外型结构和尺寸:

推荐应用料号:

料号 尺寸 应用电压 击穿电压 抑制电压 应用范围 突波电流
V V V 10X700 us
SCSPD1206P120-6 1206 DC 3.3V 12 <25V 以太网口 6KV
SCSPD1206P120-4 1206 DC 3.3V 12 <25V 以太网口 4KV
SCSPD1210P470-6 1210 AC 24V 47 <75V 以太网口 6KV
SCSPD1210P470-4 1210 AC 24V 47 <75V 以太网口 4KV
SCSPD1210P750-6 1210 DC 57V 75 <100V 以太网口 6KV
SCSPD1210P750-4 1210 DC 57V 7 <100V 以太网口 4KV

SCSPD与放电管(GTD)比较

主要厂商规格:

特性比较 SCSPD 放电管(GTD)
产品尺寸 1206,1210 Φ5 x5.6 1206 1812
最低击穿电压 12V 75V 200V 75V
最低抑制电压 <25V >300V >500V >300V
突波电压 6KV 6KV 4KV 4KV
反应速度 <1ns >500ns >100ns >100ns
熄火续流问题 No Yes Yes Yes

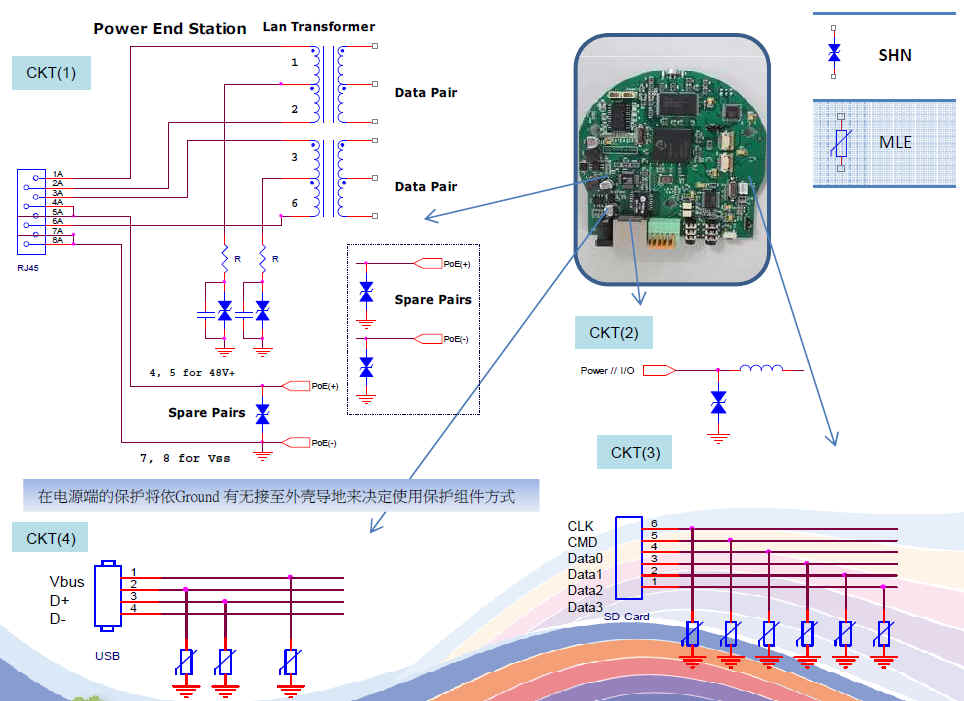

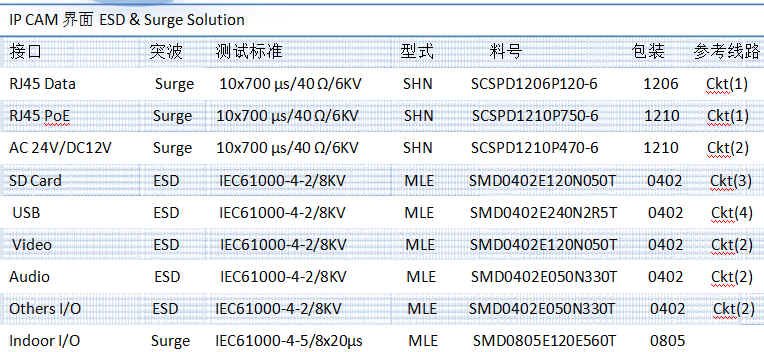

安防监控系统主要包含前端部分、传输部分、控制部分、防盗报警部分、系统供电部分,资将各自推荐料号列举如下:
