概述

 PT100铂热电阻隔爆接线盒式传感器具有隔爆性能,产品通过了国家防爆检验检测中心的认证。 防爆标志为ExdⅡBT4,防暴合格证号为CJEx06.2571适用于有防爆要求场合的电机、发电机测温。
特点
   产品符合IEC 751国际电工委员会标准和GB 3836.1-2000 爆炸性气体环境用电气设备第1部分:通用要求及GB 3836.2-2000 爆炸性气体环境用电气设备第2部分:隔爆型“d”要求。
工作原理
  PT100铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的,显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时,所测得的温度是感温元件所在范围内介质层中的平均温度。

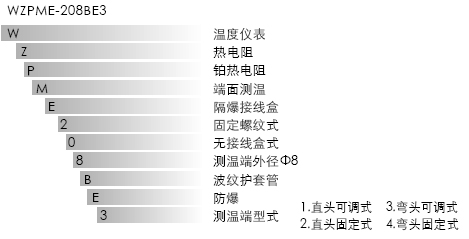

型号示例

订货
 订货时,请详细说明产品型号、测温端尺寸、铂热电阻分度号、引线长度。
特殊要求供需双方商定。例如:WZPGA-109 ,测温端Φ8.5×50,铂热电阻分度号Pt100,引线长度3000mm。

技术数据

测温范围 分度号 精度等级 0℃阻值 热响应时间
-50℃~ 180℃ PT100 A 100Ω±0.06Ω ≤6秒
B 100Ω±0.12Ω


传感器工作电流应≤1mA

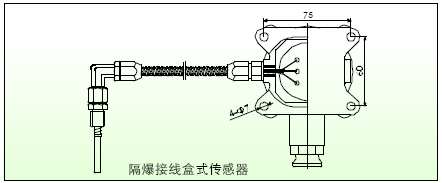

结构示例

安装说明
  将防爆接线盒固定在电机的适当位置,壳体要可靠接地。传感器测温端安装在电机轴承座的适当位置。波纹管要加以固定,防止在电机运输和工作中脱落。
