		WZPM防爆电机用测温铂热电阻传感器

概述
　　Pt100铂热电阻在石油、化工、煤矿等工作现场普通铂热电阻传感器不安全，必须使用防爆铂热电阻温度传感器。我厂生产的防爆铂热电阻传感器适用于防爆电机。
特点
　　本产品通过了国家防爆检测检验中心认证，产品符合IEC751和GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.3-2000《爆炸性气体环境用电气设备第3部分：增安型“e”》标准。与增安型防爆接线盒配合使用，可用于防爆场合进行轴承测温。本产品为增安型，防爆合格证号CJEx05.141U，防爆标志为Exell。
工作原理
　　Pt100铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的，显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时，所测得的温度是感温元件所在范围内介质层中的平均温度。

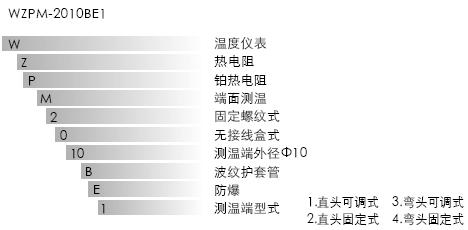

型号示例

订货
　订货时，请详细说明产品型号、测温端尺寸、安装孔深度、铂热电阻分度号、引线长度、测温端和接线端螺纹参数。特殊要求供需双方商定。例如：WZPM-2010BE1 ，测温端Φ10×45，安装孔深55mm，铂热电阻分度号Pt100，引线长度4000mm，测温端螺纹M12×1，接线端螺纹M14 x 1.25。

地址：南京市江宁区双龙路170号

邮编：211101

电话：025-52028069

传真：025-52157065

邮箱：

23631026 MSN

93887371

技术数据

铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的，显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时，所测得的温度是感温元件所在范围内介质层中的平均温度。

测温范围	分度号	精度等级	0℃阻值	热响应时间	绝缘电阻
-50℃~ 180℃	PT100	A	100Ω±0.06Ω	6秒	≥200MΩ
-50℃~ 180℃	PT100	B	100Ω±0.12Ω	6秒	≥200MΩ

型号	测温端材料	测温端螺纹	护套管直径	接线端螺纹	L1,L2,L3
可调式	Φ5	M10X1	Φ8	M12X1 M14X1.25	用户自定
	Φ6	M10X1
	Φ8	M10X1
	Φ10	M12X1
固定式	Φ5	M8X0.75
	Φ6	M10X1
	Φ8	M10X1
	Φ10	M12X1

传感器工作电流应≤1mA

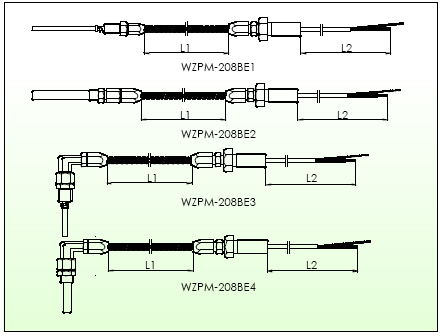

结构示例

安装说明
　　将传感器安装在需要检测温度的部位，不要让传感器引线承受拉力，引线接在外壳防护等级不低于IP54的增安型接线盒内，屏蔽线应接地（接在电机壳体上），安装后应保证满足增安型防爆的要求。
