概述
  Pt100
铂热电阻作为测量温度用的传感器,通常和显示仪表、记录仪表及控制装置配套使用,测量范围-50℃~180℃。轴承测温铂热电阻温度传感器与智能温度控制仪配合使用,能够直接显示出轴承被测部位的实际温度,便于记录和控制。
特点
  采用德国进口薄膜铂热电阻元件,产品质量达到IEC751国际标准。铂电阻的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性,偏差极小,且电气性能稳定。耐振动、可靠性高,同时具有精确灵敏、稳定性好、产品寿命长和安装方便等优点。产品引线外部有不锈钢波纹护套管,两端有紧固螺纹连接,外形美观、安装可靠。WZPM-208BT型测温端采用绝缘陶瓷管,造型美观,绝缘性能好,抗轴电流对测量的干扰性强。密封良好,能防止轴瓦油泄漏。
工作原理
  Pt100铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的,显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时,所测得的温度是感温元件所在范围内介质层中的平均温度。

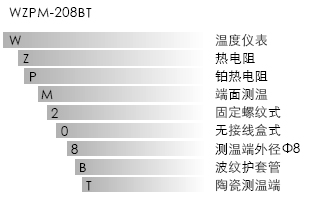

型号示例

订货
 订货时,请详细说明产品型号、测温端尺寸、安装孔深度、铂热电阻分度号、测温端和接线端螺纹尺寸,波纹护套管长度,接线端长度。特殊要求供需双方商定。
  例如:单支铂热电阻WZPM-208BT,铂热电阻分度号Pt100,测温端Φ8 x 38,安装孔深60mm,测温端螺纹M10×1,接线端螺纹M12×1, 波纹护套管长度2000mm,接线端长度500mm。

技术数据

测温范围 分度号 精度等级 0℃阻值 热响应时间 绝缘电阻
-50℃~ 180℃ PT100 A 100Ω±0.06Ω 6秒 ≥200MΩ
B 100Ω±0.12Ω


型号

测温端材料 测温端尺寸 波纹护套管 测温端螺纹 接线端螺纹 引线

WZPM-201B

1Cr18Ni9Ti
不锈钢
Φ6X18 Φ8

M8X0.75
M10X1

M12X1
M14X1.25
橡胶线或氟46线
3X0.2m
WZPM-208B H62 Φ8X45 Φ8 M10X1 同上 同上

WZPM-209B

H62 Φ8.7X16 Φ8 M10X1 同上 同上

WZPM-208BT

陶瓷 Φ8X38 Φ8 M10X1 同上 同上
WZPM-2010B H62 Φ10X45 Φ8 M14X1.25 同上 同上

传感器工作电流应≤1mA

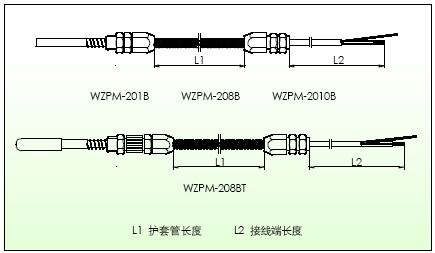

结构示例

安装说明
  将传感器安装在需要检测温度的部位,不要让传感器引线承受拉力,引线接在电机接线盒内,屏蔽线应接地(接在电机壳体上),安装时应牢固、密封、可靠。
