概述
  Pt100,Pt1000
铂热电阻作为测量温度用的传感器,通常和显示仪表、记录仪表及控制装置配套使用,测量范围-50℃~ 200℃。从而实现温度测量、控制和调节等全过程。

特点
  采用德国进口薄膜铂热电阻元件,产品质量达到IEC751国际标准。铂电阻的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系,偏差极小,且电气性能稳定。体积小、耐振动、可靠性高,同时具有精确灵敏、稳定性好、产品寿命长和使用方便等优点。

工作原理
  Pt100铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量 温度的,显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时,所测得的温度是感温元件所在范围内介质层中的平均温度。

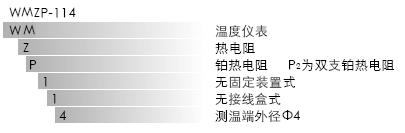

型号示例

订货

  订货时,请详细说明产品型号、测温端尺寸、铂热电阻分度号、引线长度。
  特殊要求供需双方商定。
  例如:
  WMZP-114,测温端Φ4×32,铂热电阻分度号Pt100,Pt1000引线长度2500mm。

技术数据

型号 测温范围 分度号 精度等级 0℃阻值 热响应时间 绝缘电阻
WZP系列 -50℃~ 200℃ PT100 A 100Ω±0.06Ω 4~ 6秒 ≥200MΩ
B 100Ω±0.12Ω

测温端 材料 引线 用途
长度 规格 材料 耐温 屏蔽
Φ3X16
Φ4X18
Φ4X32
Φ4X40
 1Cr18Ni9Ti
不锈钢
引线长度用户定义 3X0.2m
7/0.2
 F46导线 200℃ 有屏蔽或无屏蔽 电机绕组测温
Φ3X16
Φ6X38
陶瓷

传感器工作电流应≤1mA

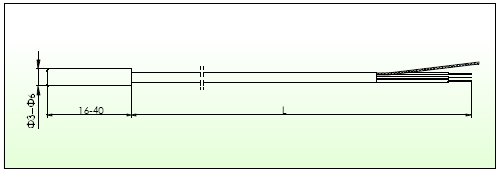

外型尺寸示例

安装说明
  将传感器安装在需要检测温度的部位(通常安装在绕组中),不要让传感器引线承受拉力,引线接在电机接线盒内,屏蔽线应接地(接在电机壳体上)。
