		WMZ11B型PTC热敏电阻

1.应用范围：
　　 WMZ11B系列PTC热敏电阻主要用于高性能镇流器和节能灯零温升、零功耗的预热启动。

2.应用原理：
　　 WMZ11B系列PTC热敏电阻实际上是一种PTC热敏电阻R t 串联压敏电阻R v 的复合元件。通电时,电压高于R v 压敏电压,R v 处于导通状态,其预热启动过程基本上是由R t 来独立完成的。灯管启动点亮处于正常工作状态后,电压迅速降低到R v 压敏电压下,R v 则处于断开状态,使零功耗、零温升得以实现。WMZ11B系列之选型与MZ11A系列基本类似,所不同的是R v 压敏电压应略高于灯管电压。

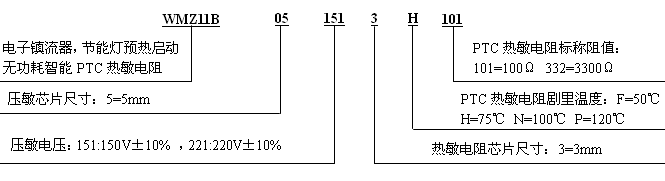

3.产品标志说明：

①型号-WMZ11B
②PTC热敏电阻规格参数（与MZ11A系列相同）
③芯片直径：5D-Φ5 7D-Φ 10D-Φ10
④压敏电压及其允许偏差：820-82V 101-100V 121-120V 151-S150V K：±10% J：±5%

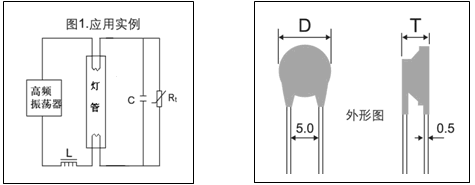

4.外型结构和尺寸: 5.应用电路图
外型尺寸和结构应用原理

地址：南京市江宁区双龙路170号

邮编：211101

电话：025-52028069

传真：025-52157065

邮箱：

23631026 MSN

93887371

类型代号	Dmax	Tmax	F±1	d±0.05
S	4	4.5	5	0.5
A	6	4.5	5	0.6
HV	6	5	5	0.6
B	8	4.5	5	0.6
BHV	8	5	5	0.6

6.主要技术参数

序号	型号	额定零功率电阻值（Ω）	开关温度（℃）	压敏电压（V）	最大工作电流（mA）	外形尺寸（mm）
						Dmax	Tmax	D±0.05	F±1
1	WMZ11B-50S681NS-5D101K/121K/151K/201K	680±30%	50±7	100±10% 120±10% 150±10% 200±10%	200	6.0	6.5	0.6	5.0
2	WMZ11B-50S102NS-5D101K/121K/151K/201K	1000±30%
3	WMZ11B-50S152NS-5D101K/121K/151K/201K	1500±30%
4	WMZ11B-50S222NS-5D101K/121K/151K/201K	2200±30%
5	WMZ11B-50S332NS-5D101K/121K/151K/201K	3300±30%
6	WMZ11B-75S471NS-5D101K/121K/151K/201K	470±30%	75±7	100±10% 120±10% 150±10% 200±10%	200	6.0	6.5	0.6	5.0
7	WMZ11B-75S681NS-5D101K/121K/151K/201K	680±30%
8	WMZ11B-75S102NS-5D101K/121K/151K/201K	1000±30%
9	WMZ11B-75S152NS-5D101K/121K/151K/201K	1500±30%
10	WMZ11B-75S222NS-5D101K/121K/151K/201K	2200±30%
11	WMZ11B-75S332NS-5D101K/121K/151K/201K	3300±30%
12	WMZ11B-105S471NS-5D101K/121K/151K/201K	470±30%	105±7	100±10% 120±10% 150±10% 200±10%	200	6.0	6.5	0.6	5.0
13	WMZ11B-105S681NS-5D101K/121K/151K/201K	680±30%
14	WMZ11B-105S102NS-5D101K/121K/151K/201K	1000±30%
15	WMZ11B-105S152NS-5D101K/121K/151K/201K	1500±30%
16	WMZ11B-105S222NS-5D101K/121K/151K/201K	2200±30%
17	WMZ11B-105S332NS-5D101K/121K/151K/201K	3300±30%
18	WMZ11B-105S471NS-7D201K/271K/331K/391K	470±30%	105±7	200±10% 270±10% 330±10% 390±10%	200	8.5	6.5	0.6	5.0
19	WMZ11B-105S681NS-7D201K/271K/331K/391K	680±30%
20	WMZ11B-105S102NS-7D201K/271K/331K/391K	1000±30%
21	WMZ11B-105S152NS-7D201K/271K/331K/391K	1500±30%
22	WMZ11B-85L471NS-5D101K/121K/151K/201K	470±30%	85±7	100±10% 120±10% 150±10% 200±10%	300	6.0	6.5	0.6	5.0
23	WMZ11B-85L681NS-5D101K/121K/151K/201K	680±30%
24	WMZ11B-85L102NS-5D101K/121K/151K/201K	1000±30%
25	WMZ11B-85L152NS-5D101K/121K/151K/201K	1500±30%
26	WMZ11B-85L471NS-7D151K/241K/241K/271K	470±30%	85±7	150±10% 200±10% 240±10% 270±10%	300	8.5	6.5	0.6	5.0
27	WMZ11B-85L681NS-7D151K/241K/241K/271K	680±30%
28	WMZ11B-85L102NS-7D151K/241K/241K/271K	1000±30%
29	WMZ11B-85L152NS-7D151K/241K/241K/271K	1500±30%
30	WMZ11B-75A471NS-7D151K/241K/241K/271K	470±30%	75±7	150±10% 200±10% 240±10% 270±10%	400	8.5	6.5	0.6	5.0
31	WMZ11B-75A681NS-7D151K/241K/241K/271K	680±30%
32	WMZ11B-75A102NS-7D151K/241K/241K/271K	1000±30%
33	WMZ11B-75A152NS-7D151K/241K/241K/271K	1500±30%
34	WMZ11B-75A471NS-10D151K/241K/241K/271K	470±30%	75±7	150±10% 200±10% 240±10% 270±10%	400	11.5	6.5	0.6	5.0
35	WMZ11B-75A681NS-10D151K/241K/241K/271K	680±30%
36	WMZ11B-75A102NS-10D151K/241K/241K/271K	1000±30%
37	WMZ11B-75A152NS-10D151K/241K/241K/271K	1500±30%
38	WMZ11B-105A471NS-7D151K/241K/241K/271K	470±30%	105±7	150±10% 200±10% 240±10% 270±10%	400	8.5	6.5	0.6	5.0
39	WMZ11B-105A681NS-7D151K/241K/241K/271K	680±30%
40	WMZ11B-105A102NS-7D151K/241K/241K/271K	1000±30%
41	WMZ11B-105A152NS-7D151K/241K/241K/271K	1500±30%
42	WMZ11B-105A471NS-10D151K/241K/241K/271K	470±30%	105±7	150±10% 200±10% 240±10% 270±10%	400	11.5	6.5	0.6	5.0
43	WMZ11B-105A681NS-10D151K/241K/241K/271K	680±30%
44	WMZ11B-105A102NS-10D151K/241K/241K/271K	1000±30%
45	WMZ11B-105A152NS-10D151K/241K/241K/271K	1500±30%
42	WMZ11B-85B331NS-7D151K/241K/241K/271K	330±30%	85±7	150±10% 200±10% 240±10% 270±10%	800	8.5	6.5	0.6	5.0
43	WMZ11B-85B471NS-7D151K/241K/241K/271K	470±30%
44	WMZ11B-85B681NS-7D151K/241K/241K/271K	680±30%
45	WMZ11B-85B102NS-7D151K/241K/241K/271K	1000±30%
42	WMZ11B-85B331NS-10D151K/241K/241K/271K	330±30%	85±7	150±10% 200±10% 240±10% 270±10%	800	11.5	6.5	0.6	5.0
43	WMZ11B-85B471NS-10D151K/241K/241K/271K	470±30%
44	WMZ11B-85B681NS-10D151K/241K/241K/271K	680±30%
45	WMZ11B-85B102NS-10D151K/241K/241K/271K	1000±30%
