●基本原理 高分子PTC全称“高分子正温度系数热敏电阻器”,由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中(如图一),正常情况下它呈低阻值状态,工作电流可顺利通过;当电路中出现异常大电流时,它的阻抗迅速增大(呈高阻值状态),有效限制大电流通过,保护电路不受损坏(如图二)。当故障电流排除后,高分子PTC的阻值迅速下降恢复到低阻值状态。
|
|
|
图一 |
图二 |
●选用指南 采用高分子PTC既安全又方便,是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压;其次是匹配好工作电流的大小,规格书中所列工作电流(IH)是指在工作环境温度25℃时的电流值,如实际工作环境温度与之不同,还应考虑温度电流折减因素,具体参照图三。最后还要考虑安装方式(如插件、光片插入)。其它技术指标参照规格书。如有特殊情况,请直接与我公司联系,可否特殊加工。
|
●应用范围: RF30,WH30,U30系列产品广泛适用于中等耐电压能力的电路中,如微电机、计算机接口、鼠标、CPU、变压器中、安防设备、测试测量设备、卫星接收系统、玩具行业等领域。
|
|
|
I-T衰减比率
TEMPERATURE
|
-40℃
|
-20℃
|
0℃
|
23℃
|
30℃
|
40℃
|
50℃
|
60℃
|
70℃
|
85℃
|
DERATING
%
|
145%
|
130%
|
115%
|
100%
|
91%
|
83%
|
76%
|
67%
|
61%
|
52%
|

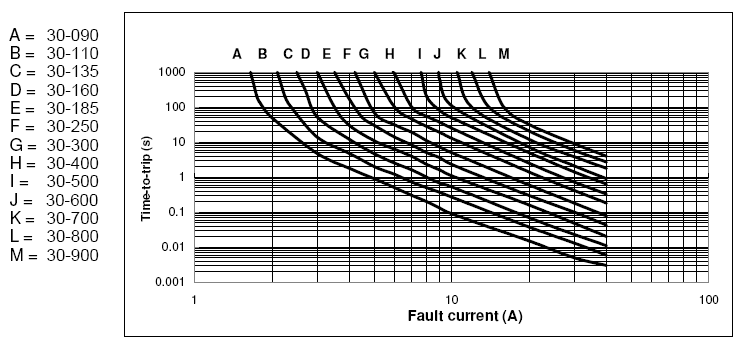

25℃典型电流I-T时间动作曲线
●RF30,WH30,U30电气特性与产品尺寸
●RF30,WH30,U30 参数和尺寸(25℃)
Model 型号 |
Ih |
It |
Trip Time
|
Vmax |
Imax |
Pdmax |
Rmin |
Rmax |
Product Dimensions(mm)最大产品尺寸 |
A |
A |
A
|
S
|
V |
A |
W |
Ω |
Ω |
Style |
A |
B |
C |
D |
Lead |
U30-050 |
0.50 |
1.10 |
2.5 |
3.5 |
30 |
40 |
0.30 |
0.18 |
0.22 |
F1 |
7.4 |
11.0 |
5.5 |
3.0 |
0.5 |
U30-065 |
0.65 |
1.20 |
2.5 |
4.0 |
30 |
40 |
0.40 |
0.14 |
0.19 |
F1 |
7.4 |
11.0 |
5.5 |
3.0 |
0.5 |
U30-075 |
0.75 |
1.50 |
3.0 |
5.0 |
30 |
40 |
0.60 |
0.09 |
0.14 |
F1 |
7.4 |
11.0 |
5.5 |
3.0 |
0.5 |
U30-090 |
0.90 |
1.80 |
4.5 |
5.9 |
30 |
40 |
0.60 |
0.07 |
0.12 |
F1 |
7.4 |
11.0 |
5.5 |
3.0 |
0.5 |
U30-110 |
1.10 |
2.20 |
5.5 |
6.6 |
30 |
40 |
0.70 |
0.05 |
0.10 |
F1 |
7.4 |
14.2 |
5.5 |
3.0 |
0.5 |
U30-135 |
1.35 |
2.70 |
6.75 |
7.3 |
30 |
40 |
0.80 |
0.04 |
0.08 |
F1 |
8.5 |
14.5 |
5.5 |
3.0 |
0.6 |
U30-160 |
1.60 |
3.20 |
8.5 |
8.0 |
30 |
40 |
0.90 |
0.03 |
0.07 |
F1 |
9.8 |
15.2 |
5.5 |
3.0 |
0.6 |
U30-185 |
1.85 |
3.70 |
9.25 |
8.7 |
30 |
40 |
1.00 |
0.03 |
0.06 |
F1 |
10.9 |
17.7 |
5.5 |
3.0 |
0.6 |
U30-250 |
2.50 |
5.00 |
12.5 |
10.3 |
30 |
40 |
1.20 |
0.02 |
0.04 |
F1 |
13.2 |
18.3 |
5.5 |
3.0 |
0.6 |
U30-300 |
3.00 |
6.00 |
15.0 |
10.8 |
30 |
40 |
2.00 |
0.02 |
0.055 |
F1 |
14.0 |
18.3 |
5.5 |
3.0 |
0.8 |
U30-400 |
4.00 |
8.00 |
20.0 |
12.7 |
30 |
40 |
2.50 |
0.01 |
0.035 |
F1 |
14.0 |
20.1 |
5.5 |
3.0 |
0.8 |
U30-500 |
5.00 |
10.0 |
25.0 |
14.5 |
30 |
40 |
3.00 |
0.01 |
0.030 |
F1 |
17.2 |
23.9 |
10.2 |
3.0 |
0.8 |
U30-600 |
6.00 |
12.0 |
30.0 |
16.0 |
30 |
40 |
3.50 |
0.005 |
0.022 |
F1 |
17.2 |
23.9 |
10.2 |
3.0 |
0.8 |
U30-700 |
7.00 |
14.0 |
35.0 |
17.5 |
30 |
40 |
3.80 |
0.005 |
0.016 |
F1 |
20.5 |
27.5 |
10.2 |
3.0 |
0.8 |
U30-800 |
8.00 |
16.0 |
40.0 |
18.8 |
30 |
40 |
4.00 |
0.005 |
0.015 |
F1 |
20.5 |
27.5 |
10.2 |
3.0 |
0.8 |
U30-900 |
9.00 |
18.0 |
45.0 |
20.0 |
30 |
40 |
4.20 |
0.005 |
0.012 |
F1 |
20.5 |
30.5 |
10.2 |
3.0 |
0.8 |
|
