16V 系列自恢复保险丝 16V 自恢复保险丝系列
选型指南      返回上一页面

●基本原理
    高分子PTC全称“高分子正温度系数热敏电阻器”,由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中(如图一),正常情况下它呈低阻值状态,工作电流可顺利通过;当电路中出现异常大电流时,它的阻抗迅速增大(呈高阻值状态),有效限制大电流通过,保护电路不受损坏(如图二)。当故障电流排除后,高分子PTC的阻值迅速下降恢复到低阻值状态。

图一 图二
●选用指南
    采用高分子PTC既安全又方便,是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压;其次是匹配好工作电流的大小,规格书中所列工作电流(IH)是指在工作环境温度25℃时的电流值,如实际工作环境温度与之不同,还应考虑温度电流折减因素,具体参照图三。最后还要考虑安装方式(如插件、光片插入)。其它技术指标参照规格书。如有特殊情况,请直接与我公司联系,可否特殊加工。

●应用范围:
RF16,WH16,G16系列产品适用于工作电压较低、工作电流较大的电路中,可广泛应用于电源转换器、摩托车、汽车、电脑电源、微电机、计算机接口、CPU等领域。

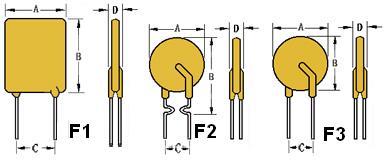

RF/WH16系列自恢复保险丝外形

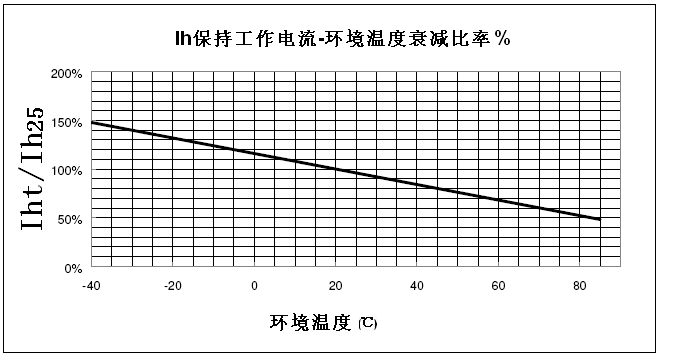

I-T衰减比率



TEMPERATURE

-40

-20

0

23

30

40

50

60

70

85

DERATING %

149%

132%

120%

100%

95%

88%

80%

71%

61%

47%

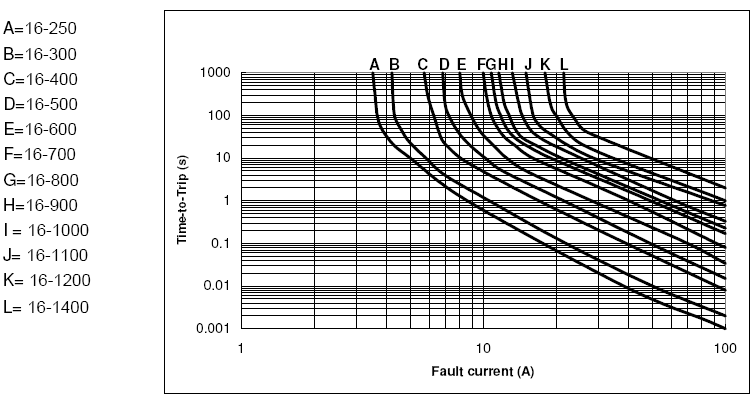

25℃典型电流I-T时间动作曲线

●RF16,WH16,G16电气特性与产品尺寸

RF/WH16系列自恢复保险丝

●RF16,WH16,G16 product characteristics and dimensions(25℃)

Model
型号
Ih It

Trip Time

Vmax Imax Pdmax Rmin Rmax Product Dimensions(mm)最大产品尺寸
A A A S V A W Ω Ω Style A B C D Lead

G16-075

0.75 1.5 3.75 3.00 16 40 0.6 0.090 0.140 F1 7.40 11.0 5.8 3.0 0.8
G16-090 0.90 1.8 4.50 2.38 16 40 0.6 0.070 0.120 F1 7.40 12.2 5.8 3.0 0.8
G16-100 1.00 2.0 8.00 1.80 16 100 0.6 0.060 0.115 F1 7.40 14.0 5.8 3.0 0.8
G16-110 1.10 2.0 8.00 2.30 16 100 0.7 0.050 0.095 F1 7.40 14.2 5.8 3.0 0.8
G16-135 1.35 2.7 8.00 4.50 16 100 0.8 0.040 0.074 F1 8.9 13.5 5.8 3.0 0.8
G16-160 1.60 3.2 8.00 9.00 16 100 0.9 0.030 0.061 F1 8.9 15.2 5.8 3.0 0.8
G16-185 1.85 3.7 8.00 10.00 16 100 1.0 0.030 0.051 F1 10.2 15.7 5.8 3.0 0.8
G16-200 2.00 4.0 10.00 2.33 16 100 1.1 0.025 0.041 F1 10.2 15.7 5.8 3.0 0.8
G16-250 2.50 5.0 12.50 2.31 16 100 1.2 0.020 0.036 F1 11.4 18.3 5.8 3.0 0.8
G16-300 3.00 6.0 15.00 2.29 16 100 2.30 0.034 0.075 F1 8.60 11.5 5.8 3.0 0.8

G16-400

4.00 8.0 20.00 2.20 16 100 2.40 0.020 0.063 F1 9.30 12.2 5.8 3.0 0.8
G16-500 5.00 8.5 25.00 2.17 16 100 2.60 0.014 0.032 F1 9.60 14.3 5.8 3.0 0.8
G16-600 6.00 10.2 30.00 2.14 16 100 2.80 0.009 0.030 F1 11.3 16.3 5.8 3.0 0.8
G16-700 7.00 11.9 35.00 2.11 16 100 3.00 0.006 0.015 F1 14.2 19.7 5.8 3.0 0.8
G16-800 8.00 12.8 40.00 2.04 16 100 3.00 0.005 0.011 F1 14.2 19.7 5.8 3.0 0.8
G16-900 9.00 15.3 45.00 1.59 16 100 3.30 0.004 0.010 F1 14.2 19.7 5.8 3.0 0.8
G16-1000 10.0 17.5 50.00 1.55 16 100 3.60 0.003 0.007 F1 20.0 26.5 10.5 3.0 0.8
G16-1100 11.0 18.7 55.00 1.50 16 100 3.70 0.003 0.007 F1 20.0 26.5 10.5 3.5 0.8
G16-1200 12.0 20.4 60.00 1.46 16 100 4.20 0.002 0.006 F1 20.0 26.5 10.5 3.5 0.8
G16-1300 13.0 22.5 65.00 1.40 16 100 4.40 0.002 0.006 F1 23.8 28.0 10.5 3.5 0.8
G16-1400 14.0 23.8 70.00 1.34 16 100 4.60 0.002 0.006 F1 23.8 28.0 10.5 3.5 0.8
G16-1500 15.0 25.0 75.00 1.30 16 100 4.70 0.002 0.006 F1 23.8 28.0 10.5 3.5 0.8
G16-1600 16.0 28.0 80.00 1.20 16 100 4.80 0.002 0.006 F1 23.8 28.0 10.5 3.5 0.8

G16-1800

18.0 30.4 90.00 2.30 16 100 5.30 0.002 0.0055

F1

25.7 32.3 10.5 3.5 0.8
