WZPD电机用填埋式测温铂热电阻传感器 WZPD电机用填埋式测温铂热电阻传感器

选型指南      返回上一页面

   PT100温度传感器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。带传感器的变送器通常由两部分组成:传感器和信号转换器。传感器主要是热电偶或热电阻;信号转换器主要由测量单元、信号处理和转换单元组成(由于工业用热电阻和热电偶分度表是标准化的,因此信号转换器作为独立产品时也称为变送器),有些变送器增加了显示单元,有些还具有现场总线功能。
    温度是自然界中和人类打交道最多的物理参数之一,无论是在生产实验场所,还是在居住休闲场所,温度的采集或控制都十分频繁和重要,而且,网络化远程采集温度并报警是现代科技发展的一个必然趋势。 由于温度不管是从物理量本身还是在实际人们的生活中都有着密切的关系,所以温传感器就会相应产生。由于PT100热电阻的温度与阻值变化关系,人们便利用它的这一特性,发明并生产了PT100热电阻温度传感器。它是集温度湿度采集于一体的智能传感器。温度的采集范围可以在-200℃~+200℃,湿度采集范围是0%~100%。
   PT100温度传感器如果由两个用来测量温差的传感器组成,输出信号与温差之间有一给定的连续函数关系。故称为。pt100温度传感器输出信号与温度变量之间有一给定的连续函数关系(通常为线性函数),早期生产的pt100温度传感器其输出信号与温度传感器的电阻值(或电压值)之间呈线性函数关系。标准化输出信号主要为0mA~10mA和4mA~20mA(或1V~5V)的直流电信号。不排除具有特殊规定的其他标准化输出信号。温度变送器按供电接线方式可分为两线制和四线制。变送器有电动单元组合仪表系列和小型化模块式的,多功能智能型的。前者均不带pt100温度传感器,后两类变送器可以方便的与热电偶或热电阻组成带传感器的变送器。

概述

  WZPD系列电机用埋置式铂热电阻传感器适用于做大中型电机绕组测温,作为温度传感器与显示仪表配套,用以直接测量电机绕组的温度。

特点
  采用铂热电阻元件,产品质量达到IEC751国际标准。铂电阻的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系,偏差极小,且电气性能稳定。该产品具有测量精度高,长期使用性能稳定,具有高抗震能力。其感温元件和引出线焊点处于全封闭,因而具有极高的可靠性。

工作原理
  铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度
的,显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度
时,所测得的温度是感温元件所在范围内介质层中的平均温度。

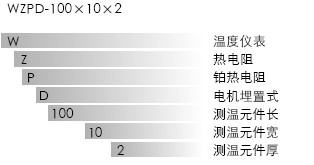

型号示例

订货
 订货时,请详细说明产品型号、引线长度及引线有无屏蔽。特殊要求供需双方商定。例如:WZPD-200×10×2,引线长度4000mm,有屏蔽。

技术数据

    产品符合JB/T 10500.1-2005《电机用埋置式热电阻第1部分:一般规定、测量方法和检验规则》和JB/T 10500.2-2005《电机用埋置式热电阻第2部分铂热电阻技术要求》。

测温范围 分度号 精度等级 0℃阻值 热响应时间 绝缘材料 用途
-50℃~ 200℃ PT100 A 100Ω±0.06Ω 4秒 环氧树脂绝缘板 电极绕组测温
B 100Ω±0.12Ω

长度L 宽度b 厚度δ 引线
基本尺寸 偏差 基本尺寸 偏差 基本尺寸 偏差 长度L1 规格 屏蔽

60
80
100
200

+5
-3

8/10 ±0.2 2 ±0.2 150 3X0.2m
7/0.2
引线无屏蔽
400
1000 3X0.2m
7/0.2
引线有屏蔽
2000
3000
4000
5000

传感器工作电流应≤1mA,高压电机用填埋式铂电阻传感器电气绝缘强度为6KV

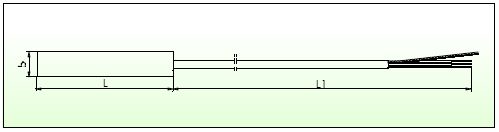

结构示例

安装说明
  将传感器安装在需要检测温度的部位,不要让传感器引线承受拉力,引线接在电机接线盒内,屏蔽线应接地(接在电机壳体上)。
