L - 低温温度范围(-50°C 到 +400°C)
M - 中温温度范围(-70°C 到 +600°C)
H - 高温温度范围(-70°C 到+1000°C)
传感器模块Heraeus公司的核心能力是制造具有一定结构的铂薄膜，然而，产品范围远远超出了传统铂金温度传感器的制造范围。 传感器模块是基于铂薄膜技术建造的多功能基本构件。例如,它们包括传感器/加热器组合和特定应用结构的电极。客户可自行在电极上涂上敏感层。举个例子，利用金属氧化物，可以使多传感器平台变成气体传感器，其可以测试低至ppm量级的氧气、一氧化碳、氮或甲烷浓度。除了在气体和液体测量方面的典型应用,本产品也可用于医疗技术或生物技术中的水介质分析法。 传感器模块
传感器解决方案Heraeus公司始终与其客户密切合作,从开发到大规模生产结构化铂金薄膜过程中积累的广泛的专业知识,在产品定义的过程中为客户带来很大的利益,并在规模化生产中仍将起积极作用。 这一公司理念在应用于各行业的一系列产品中已得以体现,多年来，这些产品被大量使用,本着不断改进的原则(KVP),为不断适应当前的质量和成本要求，生产工艺即使在规模化生产开始之后,通过与客户沟通,还将不断得到优化。 举例来说,温度传感器安装在了烤箱和灶台内,安装在了强振动条件下的发动机机油状态传感器中,安装在了柴油车排气处理系统中,热量测量装置中或还安装在了加工工业中的电阻温度计中。 除了温度传感器，Heraeus公司根据客户要求,专门设计出有传感器、加热元件或其他铂薄膜结构体的平台,这些铂薄膜结构体是客户用来生产自己的气体传感器的基本部件。 传感器解决方案

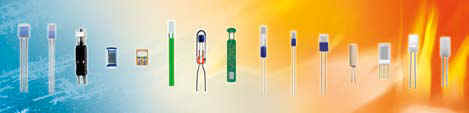

传感器部件Heraeus公司开发,生产和销售的产品,其功能取决于结构化的铂金薄膜(Pt)。按照这一方针,公司特意将自身定位到这一增值链的起点，即制造传感器部件。 Heraeus公司的客户是生命科学领域、采暖-空调-通风领域和加工技术设备的生产商,或者是大众市场(如家电和汽车等,不一列举)的供应商。 因为还没有比其更好,更可靠的部件,Heraeus公司的铂薄膜技术传感器凭借使用寿命长,准确性高,还可重复进行测量在国际市场上引领技术新潮流处于领先地位不仅要掌握材料特征,还要在生产过程中有可靠的流程管理和周密的质量保证及强大的生产能力。 除了数以百万计的温度传感器外,Heraeus公司用其在铂薄膜技术方面的专业知识,也为尾气循环系统生产气体流量传感器,并为创建多传感气系统构筑平台。由此,按照公司的经营哲学,公司将与其客户和终端用户共同不断开发,完善新产品从而完成扩大知识基础的任务。 传感器部件
一般技术信息下面给出了一些参数的详细说明，他们在铂金薄膜传感器运行过程中对其产生影响: 测量电流和自热 电源电流会加热铂金薄膜传感器。所导致的温度测量误差按照下式计算： Δt = P*S P，功率损失= I2R S，自加热系数单位是K/mW。 数据表上指定了各个产品的自热系数。自热由铂金薄膜传感器和周围介质的热接触决定。如果对环境的热传导效率很高，则会得到较高的实测电流。铂金薄膜传感器未设置实测电流的下限。它们很大程度上取决于应用。 我们建议: 在100 Ohm: 最大值为 1 mA 在500 Ohm: 最大值为 0.7 mA 在1000 Ohm: 最大值为 0.3 mA 在2000 Ohm: 最大值为 0.25 mA 在10000 Ohm: 最大值为 0.1 mA 热反应时间 热反应时间是铂金薄膜传感器在与电阻变化起反应时而发生温度变化所需的时间，电阻变化符合一定比例的温度变化。DIN EN 60751 建议采用的时间能达到50 %和 90 %的变化。t0.5 和 t0.9是指数据表中0.4 或 2.0 m/s的水流和空气流。 如要换算到其他介质和温度，可在VDI/VDE 3522手册的帮助下实施。

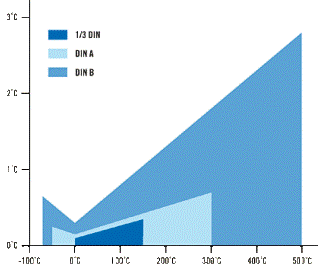

热电效应 铂金薄膜传感器不生产热电力。 震动和冲击 铂金薄膜传感器是固体部件，抗振动和抗冲击性强。制约因素一般是安装方式。铂金薄膜传感器是否安装合格,检验范围是: 抗振动性:在10 Hz到 2 kHz的范围内为40 g加速度 抗冲击性:100 g, 8 ms 半正弦波 基本传感器的一般电子参数 电感: < 1µH 电容: 1 到 6 pF 绝缘: >在20°C时, >10 MOhm 在500°C时, >1 MOhm 抗高压性: 20°C时,>1000 V 500°C时,> 25 V 机械负载能力 铂薄膜传感器对机械负载敏感,在极端条件下，能导致破裂,玻璃盖或陶瓷基板破碎。处理不当或不合适的安装程序可能导致测量信号的永久性变化。 按照MIL 833 和 IEC 40046标准,在制造过程中,连接导线要承受拉力和断裂测试。在导线为镍/铂包裹时,当Faxial > 8 N(无玻璃陶瓷密封连接埠)时,则该产品通过检验。 重复性 Heraeus公司的铂金薄膜传感器因其信号的重复准确性高而品质出众。 分类精度公差 根据DIN EN 60751标准，Heraeus公司在B级精度公差,此外还在A级和1/3 DIN(见下表)范围内供应铂金薄膜传感器。用 Δt = ±1/a (0,3°C + 0,005 Itl) 当 a = 1, 2 或 3时计算比例限制公差
在0°C 到 100°C的范围内,也可在最大值为Δt = 0,1 K的公差组中选择铂金薄膜传感器。如果此类公差的传感器价格过高,也可使用其他公差精确度。
铂金温度传感器的公差基础值在DIN EN 60751 中已明确给出。下列适用于: 长期稳定性 由于长期运作或温度冲击,温度传感器的老化作用能够对传感器信号的准确性和可重复性起到负面影响。因此传感器的长期稳定性具有重要意义。 基于铂金的化学稳定性和相对均匀性,铂薄膜传感器被视为具有稳定性能的传感器。 标准测试条件包括250小时，500小时和1000个小时,然而，冲击试验和长期稳定性试验可以根据客户需求自行实施。 气候和湿度 双玻璃层和玻璃陶瓷固定滴保护传感器元件不受环境影响。根据IEC 71的测量说明,气候和湿度的变化不影响传感器元件的测量精度。 电路设计 铂金薄膜传感器通常在持续电流中被使用,以2-导线电路为标准。考虑到节约能源(蓄电池或电池操作)也可用开关电流操作。输出电压信号是Rt电阻的一个函数。 由于铂薄膜传感器特性曲线为简单的二次函数和有容易接近直线的可能性,从而使测量信号线性化不成问题。 连接 标准-2-导线电路可影响测量的准确性。建议使用3-或4-导线电路: · 用较长电缆和低传感器阻值如Pt100,电缆的电阻和温度电阻达到较大值 · 用于带更小公差的铂金薄膜传感器 · 当出现重要的电磁故障,可使用双绞线或屏蔽电缆 存放 铂薄膜传感器不能暴露于有侵蚀性和腐蚀性介质中和大气中。针对个别类型须遵循特别存放须知进行存放。 清洁 铂金薄膜传感器在封装之前就进行了清洁处理，通常无须进行再清洁。在安装之后应对其进行清洁处理，可使用最常用的业内处理操作过程，包括浸泡在液体中。我们推荐使用无残渣清洁剂。 操作要素 铂薄膜传感器是精密部件,因此在安装过程中要小心谨慎,禁止使用金属钳，夹子及其他粗糙夹持装置。在安装基本传感器时建议使用塑料镊子。禁止弯曲铂薄膜传感器机身附近的输入导线。避免经常更新输入导线的位置。 连接技术 通过焊接工艺(电阻焊接,激光焊接等)或焊料焊接工艺(软焊,硬焊)达到高水平焊接目的。在实施硬焊时要注意,铂薄膜传感器不能被高于其最大额定温度的高温加热。 总之实施硬焊的时间不能超过三秒钟。还可使用压焊和超声波焊接。 · 在实施压焊时,要避免在接触部位产生任何电阻。 · 在实施超声波焊接时,输入导线弯曲程度要高于铂金薄膜传感器，从而防止内部损坏。 · 对于SMD 和SOT223系列，我们推荐使用波峰焊和回流焊工艺进行进一步自动处理。 粘附和嵌入 在对铂薄膜传感器实施粘附,嵌入或涂层时,重要的一点是,不同使用材料的热膨胀系数要相互协调,以避免产生对传感器信号会有影响的机械应力。嵌入材料得是化学中性材料。连接了的铂薄膜传感器的位置决不能通过移动其传感器加以校正。Heraeus公司的MR传感器系列已经被嵌入到陶瓷胶囊中。 SOT223和 TO92系列用塑料封装。 应用
Heraeus铂金薄膜传感器质量高,精确度高及使用寿命长。在汽车工业、家电工业、加工技术,在采暖、通风和空调行业,以及在生命科学和电子领域它们都发挥着重要的作用。它们的主要任务勿庸质疑是精确地记录温度。然而，Heraeus铂金传感器也用于对流量、电压、磨损度和水平的测量以及用于检测泄漏程度。 Heraeus公司提供用途广泛的产品组合，包括基本传感器和个别特殊封闭系统传感器。公司标准的传感器是在气体，液体和固体中对温度进行准确的测量，其测量范围在-196°C和+1000°C之间，测量误差仅为±1.5%。我们与客户共同开发的个别解决方案进一步完善了这一产品规划。 工艺技术

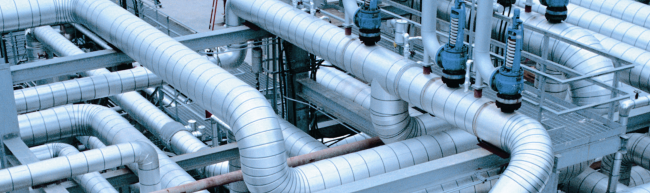

在工艺流程中最重要的测量要素是温度。最终成品的质量直接取决于热加工过程管理的精确性。因此越来越多工艺温度计生产商使用Heraeus公司生产的极具优点的铂金薄膜技术传感器。 铂金薄膜技术传感器使用极限从650°C推移至850°C,这是工艺测量技术的一个里程碑。调查表明，Heraeus公司开发的铂传感器在连续操作上也符合工艺技术要求。多功能膜结构在矿物绝缘电阻温度计中安全保护测量元件不受压力负荷的损害。 Heraeus公司生产的铂薄膜技术电阻温度传感器HD421是输出信号弱,抗干扰能力低并且在 800°C高温就已明显有老化现象的热电偶的理想替代品。 铂金提供稳定性 由于铂传感器可靠性、响应特性和它有着标准化、易于评估的输出信号，设备安装者用其改换系统不失为一个明智的决定。此外,铂传感器还具有抗振荡,抗冲击和抗典型的设备振动的特性。在此，Heraeus公司生产的铂传感器HD系列能轻松摆脱从10 Hz 到2000Hz典型频率范围内的振动,并且加速度高达100g 。 Heraeus公司的专家们已达成共识,由本公司生产的铂温度传感器凭借其稳定和可靠的信号,将在未来在化学工艺、机械和工厂建设或在发电站为减少维修费用和停机时间而作出贡献。
生命科学

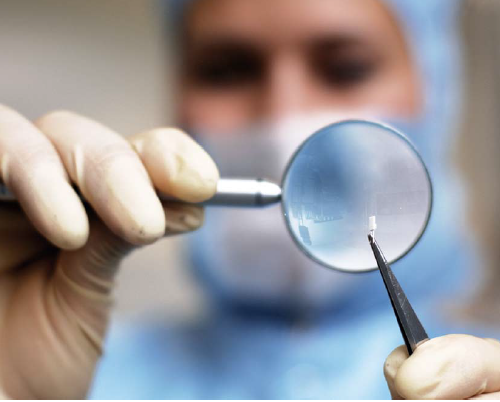

Heraeus公司生产的铂薄膜技术温度传感器在医药、生物技术和医疗技术上应用极其广泛。 主要原因之一是,铂金具有生物相容性,亦即传感器和所要研究的材料之间没有任何化学或生物反应,因此，测量探头被污染的风险可排除在外。 另一个原因是在大的温度范围内,即从应用于冷冻技术（液氮,-196 ℃ ）到应用于消毒程序的温度范围之内,只需使用一个单一的传感器。Heraeus公司提供的铂温度传感器凭借它最佳的持久性能而在这一应用领域表现突出。在经历了多次温度变化之后仍能继续重复提供准确的测量数据。 医疗技术 铂温度传感器典型的应用范围为血液透析系统、孵化器、离心机、气相色谱仪、毒品蒸发器及各种分析和诊断系统。 多传感器平台 Heraeus公司提供铂薄膜结构的元件作为多传感器平台。客户对公司提供的铂金结构做进一步涂层后,可制造出完全不同的温度和气体传感器。 加热器、温度传感器，如情况可能, IDC结构能够适应各自的应用。 电子设备

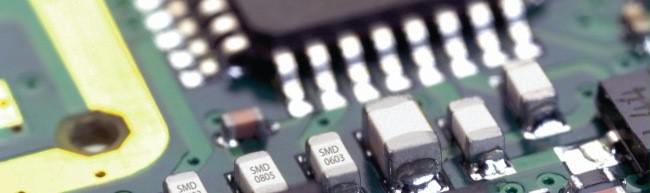

Heraeus公司生产的铂薄膜技术温度传感器因其稳定性、准确性、标准化的特点和良好的信号处理,在工厂和实验室的高品质电子部件的温度测量应用中成为首选。一般来说，它们被用来作为参考探针,或在补偿热致漂移效应中被使用。 以铂金为参考 Heraeus公司生产的铂金温度探针为确保在不同温度下完整工业模块的稳定性和可靠性发挥着中心作用。其中一个例子就是大量应用于主要制造商生产的精密称重仪器。 结合测量放大器,铂金温度传感器的正向特征也得到了使用。由于标准化的特性曲线和最小化样品分布,不用考虑为达到个体平衡所需的成本。凭借指定的参考温度的漂移和不确定性,其持久性能消除测量误差。 高达10000欧姆电阻值的测量电阻允许应用于低能耗电子电路中,例如用于工艺技术中的头部发射机、电池供电的测量系统或数据记录器,或者还可用于自我组织无线网络中的独立传感器模块。 构造形态 Heraeus公司供应各种构造形态的铂薄膜技术温度传感器。 尺寸为1206, 0805和 0603的SMD产品系列可在全自动装配机的运送带上被运送。这些传感器主要用于高度集成的模块。对于标准应用,它们可在TO92型普通晶体管箱内运送。 有不同规格的带导线铂温度传感器可供使用。这里的选择完全取决于应用和进一步加工处理。 采暖-空调-通风
在能源价格不断上涨的时期取暖费的分配是一个微妙的问题。精确测量散热器温度的仪器为此提供了基本信息。Heraeus公司生产的铂薄膜技术温度传感器已为这一关键应用使用多年。在热量计量中,在法律规定下准确地探测热量差异是必要的。用于结算取暖费用的一对传感器,其结算结果彼此只允许相差 0.1 °K 。多年来，国家检测站已证明了Heraeus传感器这一精确性和可靠性。 暖气火焰控制 不同的气体质量和热值要求自动优化锅炉燃烧。要做到这一点,锅炉燃烧室的火焰温度作为主要定量被直接测量-这是Heraeus公司铂薄膜技术传感器被应用的一个典型。其稳定的持久性能在经历了千万次燃烧循环之后仍然不断继续提供可靠的测量值。 太阳能热 在热太阳能集热器中,作为运输介质的液体被加热,它将收集到的热能运送到热能存储器中。但是只有当收集器中的温度上升到与存储器中的温度温差最小时,才可操作循环泵。这通常由额定电阻值为1000 欧姆的、坚固而性能长期稳定的铂金温度传感器来决定。当然，铂传感器的传统优势是其被使用的原因：可靠的、标准化的特点和易于评估的测量信号。 取暖、空调和通风技术市场一方面存在着巨大的成本压力,但另一方面又对系统的百分之一百的可用性始终存有期待。两者都是Heraeus铂金温度传感器在这些应用领域使用的原因。公司将与客户一起不断开发适用于各自应用范围内的传感器,并在严格管理的生产工艺中优化成本,进行生产。 家用电器
Heraeus公司数年来已提供了数百万件用于家用电器的铂薄膜技术传感器。凭借稳定的生产工艺公司向供应商同时也为特定市场提供最可靠、最准确和长久性的铂传感器技术。 在大众市场,如家电市场,要将重点放在最终用户的需求和利益上。这里有广泛的、目的明确的合作领域。因此，Heraeus公司在生产和成本优化方面可与客户直接合作。 烤箱-炉灶-锅 如今，重复准确性高的铂温度传感器被用于数以百万计的烤炉中，以监测焙烧温度（通常< 220°C ） 和热解自动清洁温度（通常> 450°C ） 。即使客户的灶台构造形式和安装位置完全不同，铂金温度传感器也能确保在玻璃陶瓷灶台上进行可靠的温度调控-无论是文火蒸炖、煮焖还是煎炸。 Heraeus公司生产的传感器SMD系列可以对同一载体进行多次的测量，对灶台温度进行统一大面积的测量，从而来满足真正美食烹饪的需求。 汽车工业
Heraeus公司在全球范围内向在汽车领域领先的公司供应符合客户需求的铂薄膜技术测量探头。电子元件的运用不断加强为当今的车辆提供更高的可靠性和安全性，同时也改善了环境的兼容性和不断提高驾驶舒适度。汽车领域很大一部分的发展建立在对高度专业化传感器的使用上。 Heraeus公司不仅作为可靠的供应商还作为发展伙伴与其客户合作。在这一伙伴关系的框架内许多决定是在项目过程中与客户密切磋商产生的-从产品理念到稳定、高精度和成本优化的批量生产。 理所当然的,用我们广泛的知识基础在共同发展的过程中为客户谋福利。 大多数铂薄膜传感器在车辆中用以监测临界温度或对过程进行调控。 排气处理 需要利用不同温度信息，对汽车排气进行最佳处理,主要是柴油车。出于这一使用目的, Heraeus公司开发了专门用探针,它适用于1000 °C范围之内的温度测量。除了有关排气的测量之外,高温传感器也用于对汽车部件的保护（过热保护）。 发动机机油状况 根据内燃机的不同负荷,同样的机油可在行驶5000 km 或者40000 km的路程后用完。用来评估机油状况的测量值是温度—它随着时间的变化而变化。Heraeus公司生产的数百万铂金传感器多年来一直准确、快速及可靠的应用于这一领域。 部件保护 凭借其可靠性和准确性Heraeus铂金温度传感器也被用于保护汽车部件。使用范围涵盖了从严重负荷的测量部位(例如,用于涡轮增压器，对自动变速器的机油温度的监测)到保障安全任务的完成(如用于停车采暖装置的喷嘴)。 凭借每年数以百万计的传感器，Heraeus公司为维护排气限制,降低油耗和加强车辆行驶的安全性而贡献着自己的力量。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
