MF72功率型热敏电阻 SC功率型热敏电阻
选型指南      返回上一页面

1.产品简介


   为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施。

2.应用范围

    适用于转换电源、开关电源、UPS电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。

3.特点:

·体积小,功率大,抑制浪涌电流能力强
·反应速度快
·材料常数(B值)大,残余电阻小
·寿命长,可靠性高
·系列全,工作范围宽

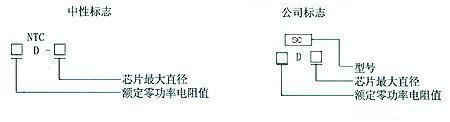

4.产品标志说明



本厂亦提供功率型NTC芯片

5.外型结构和尺寸:(mm)

D
+1
-2
Tmax
d±0.05
F 1 ±1
F 2 ±1.5
直引线
弯引线
Lmin
L 1 min
L 2 ±2

SC-□D5

6.5
5
0.6/0.45
5/2.5
3
25
17/5
8

SC-□D7

8.5
5
0.6
5
3
25
17/5
8

SC-□D9

10.5
5.5
0.8/0.6
7.5/5
5/3
25
17/5
8

SC-□D11

12.5
5.5
0.8
7.5/5
5/3
25
17/5
8

SC-□D13

14.5
6
0.8
7.5
5
25
17/5
8

SC-□D15

16.5
6
0.8
10/7.5
5
25
17/5
8

SC-□D20

21.5
7
1.0
10/7.5
/
25
/
/

SC-□D25

26.5
8
1.0
10
/
25
/
/
备注

a、□为额定零功率电阻值
b 、17/5其中17表示打弯成型的长引线,5表示打弯成型的短引线

说明:若非特别指出,常用外形为Ⅱ型,即:引出线为打弯成型的长引线。

6.主要技术参数

型号

R25

最大稳态电流

最大电流时近似电阻值

耗散系数

热时间常数

工作温度

(Ω)

(A)

(Ω)

(mW/℃)

(S)

(℃)

SC-5D5

5

1.0

0.353

6

20

-55~+200

SC-8D5

5

0.8

0.580

6

20

SC-10D5

10

0.7

0.771

6

20

SC-16D5

16

0.5

1.27

6

18

SC-22D5

22

0.5

1.56

6

18

SC-60D5

60

0.5

1.87

6

18

SC-100D5

100

0.2

4.89

6

18

SC-200D5

200

0.1

6.259

6

18

SC-5D7

5

2

0.283

10

30

SC-8D7

8

1

0.539

9

28

SC-10D7

10

1

0.616

9

27

SC-12D7

12

1

0.816

9

27

SC-16D7

16

0.7

1.003

9

27

SC-22D7

22

0.6

1.108

9

27

SC-33D7

33

0.5

1.485

10

28

SC-200D7

200

0.2

6.233

11

28

SC-3D9

3

4

0.120

11

35

SC-4D9

4

3

0.190

11

35

SC-5D9

5

3

0.210

11

34

SC-6D9

6

2

0.315

11

34

SC-8D9

8

2

0.400

11

32

SC-10D9

10

2

0.458

11

32

SC-12D9

12

1

0.652

11

32

SC-16D9

16

1

0.802

11

31

SC-20D9

20

1

0.864

11

30

SC-22D9

22

1

0.950

11

30

SC-30D9

30

1

1.022

11

30

SC-33D9

33

1

1.124

11

30

SC-50D9

50

1

1.252

11

30

SC-60D9

60

0.8

1.502

11

30

SC-80D9

80

0.8

2.010

11

30

SC-100D9

100

0.8

3.00

11

30

SC-120D9

120

0.8

3.015

11

30

SC-200D9

200

0.5

5.007

11

32

SC-400D9

400

0.2

9.852

11

32

SC-2.5D11

2.5

5

0.095

13

43

SC-3D11

3

5

0.100

13

43

SC-4D11

4

4

0.150

13

44

SC-5D11

5

4

0.156

13

45

SC-6D11

6

3

0.240

13

45

SC-8D11

8

3

0.255

14

47

SC-10D11

10

3

0.275

14

47

SC-12D11

12

2

0.462

14

48

SC-16D11

16

2

0.470

14

50

SC-20D11

20

2

0.512

15

52

SC-22D11

22

2

0.563

15

52

SC-30D11

30

1.5

0.667

15

52

SC-33D11

33

1.5

0.734

15

52

SC-50D11

50

1.5

1.021

15

52

SC-60D11

60

1.5

1.215

15

52

SC-80D11

80

1.2

1.656

15

52

SC-100D11

100

1.0

1.890

15

52

SC-120D11

120

1.0

2.406

15

54

SC-1.3D13

1.3

7

0.062

13

60

SC-1.5D13

1.5

7

0.073

13

60

SC-2.5D13

2.5

6

0.088

13

60

SC-3D13

3

6

0.092

14

60

SC-4D13

4

5

0.120

15

67

SC-5D13

5

5

0.125

15

68

SC-6D13

6

4

0.170

15

65

SC-7D13

7

4

0.188

15

65

SC-8D13

8

4

0.194

15

60

SC-10D13

10

4

0.206

15

65

SC-12D13

12

3

0.316

16

65

SC-15D13

15

3

0.335

16

60

SC-16D13

16

3

0.338

16

60

SC-20D13

20

3

0.372

16

65

SC-30D13

30

2.5

0.517

16

65

SC-47D13

47

2

0.810

17

65

SC-120D13

120

1.5

2.124

16

65

SC-1.3D15

1.3

8

0.048

18

68

SC-1.5D15

1.5

8

0.052

19

69

SC-3D15

3

7

0.075

18

76

SC-5D15

5

6

0.112

20

76

SC-6D15

6

5

0.155

20

80

SC-7D15

7

5

0.173

20

80

SC-8D15

8

5.5

0.178

20

80

SC-10D15

10

5.0

0.180

20

75

SC-12D15

12

4.8

0.250

20

75

SC-15D15

15

4.5

0.268

21

85

SC-16D15

16

4.5

0.276

21

70

SC-20D15

20

4.0

0.288

17

86

SC-30D15

30

3.5

0.438

18

75

SC-47D15

47

3.0

0.680

21

86

SC-50D15

50

3.0

0.695

21

87

SC-120D15

120

2.5

1.652

22

87

SC-0.7D20

0.7

12

0.018

25

112

SC-1D20

1

9.5

0.020

23

112

SC-1.3D20

1.3

9

0.037

24

113

SC-2D20

2

8.2

0.040

25

113

SC-3D20

3

8

0.055

24

113

SC-5D20

5

7

0.087

23

112

SC-6D20

6

6

0.113

25

114

SC-8D20

8

6

0.142

25

115

SC-10D20

10

6

0.162

24

113

SC-12D20

12

5

0.195

24

114

SC-16D20

16

5

0.212

25

113

SC-30D20

30

4

0.212

25

114

SC-0.7D25

0.7

13

0.014

30

151

SC-1D25

1

11

0.020

30

151

SC-1.5D25

1.5

10

0.027

30

152

SC-2D25

2

9.5

0.028

30

152

SC-3D25

3

8.5

0.044

32

150

SC-4D25

4

8

0.047

32

150

SC-5D25

5

8

0.070

32

151

SC-6D25

6

7.5

0.090

30

151

SC-8D25

8

7

0.114

33

151

SC-10D25

10

7

0.130

32

150

SC-12D25

12

6

0.156

32

150

SC-16D25

16

6

0.160

35

152

注:若非特别指出,R25的允许偏差为±20%

最近发现市场假冒华巨电子大功率NTC热敏电阻,给客户造成损失,请直接与我公司采购,谨防假冒。

4.产品标志说明:

Tmax
d±0.05
F 1 ±1
F 2 ±1.5
直引线
弯引线
Lmin
L 1 min
L 2 ±2

SCD-□R□□□

7
1.0
7.5/10
3
25
17/5
8
备注

a、□R□为额定零功率电阻值 1R5=1.5Ω
b 、17/5其中17表示打弯成型的长引线,5表示打弯成型的短引线

说明:若非特别指出,常用外形为Ⅰ型,即:引出线为长引直线

注:若非特别指出,R25的允许偏差为±20%。

5.主要技术参数

型号

R25

最大稳态电流

25℃下最大电流时近似电阻值

片径Φ

耗散系数

热时间常数

工作温度

(Ω)

(A)

(Ω)

(mm)

(mW/℃)

(S)

(℃)

芯片直径:(13-35)mm

-55~+250

SCD-10R01.7 10 1.7 0.031 5 8 60

SCD-20R01

20 1 0.47 5 8 60
SCD-1R09 1 9 0.032 13 13 63
SCD-1R39 1.3 9 0.042 13 13 63
SCD-1R59 1.5 9 0.043 13 13 63
SCD-2R58-13 2.5 8 0.048 13 13 63
SCD-3R08 3 8 0.052 13 13 63
SCD-4R07 4 7 0.068 13 13 63
SCD-5R07 5 7 0.078 13 13 63
SCD-6R06 6 6 0.090 13 13 63
SCD-7R06 7 6 0.098 13 13 63
SCD-8R06 8 6 0.104 13 13 63
SCD-10R06 10 6 0.126 13 13 63
SCD-12R05 12 5 0.146 13 13 63
SCD-15R04 15 4 0.155 13 13 63
SCD-16R04 16 4 0.158 13 13 63
SCD-20R04 20 4 0.192 13 13 63
SCD-30R3.5 30 3.5 0.237 13 13 63
SCD-47R03 47 3 0.340 13 13 63
SCD-60R2.5 60 2.5 0.420 13 13 63
SCD-120R2.5 120 2.5 0.994 13 13 63
SCD-2R58 2.5 8

0.086

15 21 75
SCD-1R310 1.3 10

0.034

15 22 75
SCD-1R510 1.5 10

0.036

15 22 75
SCD-2R59.5 2.5 9.5

0.044

15 22 75
SCD-3R09 3.0 9.0

0.046

15 22 75
SCD-5R08 5.0 8.0 0.058 15 22 75
SCD-6R07 6.0 7.0 0.069 15 22 75
SCD-7R07 7.0 7.0 0.078 15 22 75
SCD-8R07 8.0 7.0 0.084 15 22 75
SCD-10R07 10.0 7.0 0.098 15 22 75
SCD-12R06 12.0 6.0 0.116 15 22 75
SCD-15R06 15.0 6.0 0.125 15 22 75
SCD-16R06 16.0 6.0 0.129 15 22 75
SCD-20R06 20.0 6.0 0.136 15 22 75
SCD-30R05 30.0 5.0 0.165 15 22 75
SCD-47R04 47.0 4.0 0.357 15 22 75
SCD-121R2.5 120 2.5 0.652 15 22 75

SCD-0R716

0.7 16

0.026

20

29

110

SCD-1R016

1.0 16

0.027

20

29

110

SCD-1R020

1.0 20

0.020

20

29

113

SCD-1R515

1.5 15

0.030

20

29

110

SCD-2R014

2.0 14

0.035

20

29

110

SCD-2R512

2.5 12

0.060

20

29

110

SCD-2R513

2.5 13

0.055

20

29

110

SCD-2R515

2.5 15

0.046

20

29

110

SCD-3R012

3.0 12

0.040

20

28

110

SCD-4R012

4.0 12

0.043

20

28

110

SCD-4R712

4.7 12

0.046

20

28

110

SCD-5R010

5.0 10

0.049

20

29

110

SCD-5R012

5.0 12

0.047

20

29

110

SCD-6R011

6.0 11

0.052

20

29

110

SCD-6R810

6.8 10

0.055

20

29

110

SCD-7R010

7.0 10

0.075

20

28

110

SCD-10R08

10.0 8

0.085

20

29

110

SCD-12R07.5

12.0 7.5

0.112

20

29

110

SCD-15R07

15.0 7

0.123

20

29

110

SCD-18R07

18.0 7

0.122

20

29

110

SCD-20R06

20.0 6

0.132

20

29

110

SCD-20R07

20.0 7

0.122

20

29

110

SCD-0R522

0.5 22

0.017

25

30

130

SCD-0R722

0.5 22

0.018

25

30

130

SCD-1R519

1.5 19

0.024

25

30

130

SCD-2R018

2.0 18

0.026

25 30

130

SCD-2R516

2.5 16

0.029

25 30

130

SCD-3R015.5

3.0 15.5

0.032

25 30

130

SCD-4R015

4.0 15

0.039

25 30

130

SCD-4R714

4.7 14

0.044

25 30

130

SCD-5R014

5.0 14

0.047

25 30

130

SCD-6R812

6.8 12

0.061

25 30

130

SCD-7R011

7.0 11

0.064

25 30

130

SCD-8R010

8.0 10

0.079

25 30

130

SCD-10R010

10.0 10

0.084

25 30

130

SCD-12R09

12.0 9

0.102

25 30

130

SCD-15R08

15.0 8

0.117

25 30

130

SCD-18R08

18.0 8

0.125

25 30

130

SCD-20R08

20.0 8

0.132

25 30

130

SCD-0R530

0.5 30

0.013

30 40

190

SCD-1R030

1.0 30

0.014

30 40

190

SCD-1R525

1.5 25

0.016

30 40

190

SCD-2R023

2.0 23

0.019

30 40

190

SCD-2R520

2.5 20

0.023

30 40

190

SCD-3R019.5

3.0 19.5

0.026

30 40

190

SCD-4R019

4.0 19

0.031

30 40

190

SCD-4R718

4.7 18

0.035

30 40

190

SCD-5R017

5.0 17

0.037

30 40

190

SCD-6R816

6.8 16

0.043

30 40

190

SCD-7R015

7.0 15

0.044

30 40

190

SCD-8R014

8.0 14

0.049

30 40

190

SCD-10R013

10.0 13

0.056

30 40

190

SCD-12R012

12.0 12

0.067

30 40

190

SCD-15R011

15.0 11

0.078

30 40

190

SCD-18R010

18.0 10

0.092

30 40

190

SCD-20R09

20.0 9

0.113

30 40

190

SCD-0R532

0.5 32

0.010

35 55 280

SCD-1R032

1.0 32

0.011

35 55 280

SCD-1R528

1.5 28

0.013

35 55 280

SCD-2R025

2.0 25

0.017

35 55 280

SCD-2R523

2.5 23

0.020

35 55 280

SCD-3R022

3.0 22

0.023

35 55 280

SCD-4R021

4.0 21

0.026

35 55 280

SCD-4R720

4.7 20

0.029

35 55 280

SCD-5R019

5.0 19

0.030

35 55 280

SCD-6R818

6.8 18

0.035

35 55 280

SCD-7R017

7.0 17

0.037

35 55 280

SCD-8R016

8.0 16

0.041

35 55 280

SCD-10R015

10.0 15

0.045

35 55 280

SCD-12R014

12.0 14

0.051

35 55 280

SCD-15R013

15.0 13

0.060

35 55 280

SCD-18R011

18.0 11

0.072

35 55 280

SCD-20R010

20.0 10

0.089

35 55 280

注:若非特别指出,R25的允许偏差为±20%。

SG系列

型号 华巨替代型号 R25 最大稳态电流 25℃下最大电流时 近似电阻值 片径Φ 耗散系数 热时间 常数 工作温度
(Ω) (A) (Ω) (mm) (mW/℃) (S) (℃)

芯片直径:(13-35)mm

SG130 SCD-2R57

2.5

7

0.081

15 27 75

-55~+250

SG200 SCD-5R07

5.0

7

0.056

15 27 75
SG40 SCD-10R08

10.0

8

0.085

20 29 110
SG64 SCD-7R10

7

10

0.075

20

28

110
SG150 SCD-2R515

2.5

10

0.050 20

29

110

SG26 SCD-5R010 5.0 12

0.047

20

29

110

SG32 SCD-4R014

4.0

14

0.040 25 30 130
SG160 SCD-2R515 2.5 15

0.046

20

29

110

SG110 SCD-2R518 2.0 18

0.026

25 30

130

SG100 SCD-1R020 1.0 20

0.020

20

29

113

SG420 SCD-2R023 2.0 23

0.019

30 40

190

SG260 SCD-0R530 0.5 30

0.013

30 40

190

SG405 SCD-1R030 1.0 30

0.014

30 40

190



MS系列





型号 华巨替代型号 R25 最大稳态电流 25℃下最大电流时 近似电阻值 耗散系数 热时间 常数 工作温度
(Ω) (A) (Ω) (mW/℃) (S) (℃)

芯片直径:(13-35)mm

MS15 40004 SCD-40R04 40 4

0.330

27 75

-55~+250

SL22 0R516 SCD-0R516 0.5 16 0.024 29 110
SL22 0R712 SCD-0R712 0.7 12 0.033 29 110
SL22 1R020 SCD-1R020 1.0 20 0.020 29 110
SL22 2R018 SCD-2R018 2.0 18 0.026 30 130
SL22 2R510 SCD-2R510 2.5 10 0.070 29 110
SL22 2R515 SCD-2R515 2.5 15 0.046 29 130
SL22 4R014 SCD-4R014 4.0 14 0.039 30 130
SL22 5R012 SCD-5R012 5.0 12 0.047 29 110
SL22 10008 SCD-10R08 10 8 0.085 29 110
MS22 20005 SCD-20R05 20 5 0.136 27 75
MS22 30005 SCD-30R05 30 5 0.165 27 75
MS32 2R025 SCD-2R025 2.5 25 0.020 55 280
MS32 5R020 SCD-5R020 5.0 20 0.029 55 280
MS35 5R025 SCD-5R025 5.0 25 0.022 55 280
MS32 7R015 SCD-7R015 7.0 15 0.044 40

190

MS25 10010 SCD-10R010 10 10

0.084

30 130
MS32 10015 SCD-10R015 10 15 0.045 55 280
MS32 15012 SCD-15R012 15 12

0.060

55 280
MS32 20008 SCD-20R08 20 8

0.132

30 130
MS32 20010 SCD-20R010 20 10 0.090 55 280
SL32 0R530 SCD-0R530 0.5 30 0.013 40

190

SL32 1R030 SCD-1R030 1.0 30 0.014 40

190

SL32 1R032 SCD-1R032 1.0 32 0.011 55 280
SL32 2R023 SCD-2R023 2.0 23 0.019 40

190

SL32 10015 SCD-10R015 10 15 0.045 55 280
AS32 2R025 SCD-2R025 2.0 25 0.017 55 280
AS35 20010 SCD-20R010 20 10 0.089 55 280

  Copyright ◎ 2000 南京华巨电子有限公司 All Right Reserved ICP经营许可证号: 苏ICP备06030855
地址:南京市江宁区双龙路170号  电话:025-52153215 52153380  传真:025-52157065
邮箱 :
网址:www.sinochip.net 技术支持:华巨电子
