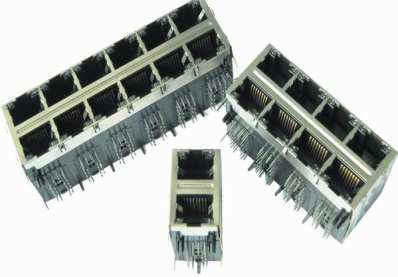

在信息化高速发展的今天，网络应用在室内及室外也越来越普遍， 但相对的以太端口接受到雷击的机率也高出许多。在标准RJ45接口，保护线路有4芯线路保护(1,2，3,6)，.8芯线路全保护（1,2、3,6、4,5、7,8） 为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的过电压保护器件。


CSPD 是什么?

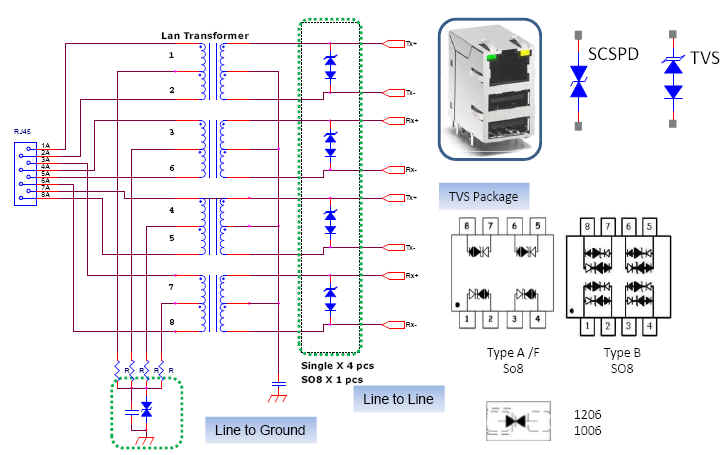

CSPD(Chip Surge Protection Device)是一种贴片封装的突波电压保护器件，南京华巨电子有限公司利用专业制粉及生产技术 ( 拥有各项多国发明专利 ) 开发出超高性能的过电压抑制器件来保护电器设备，并专门开发了RJ45网络以太端口之多功能突波保护器SCSPD系列，利用网络变压器中间抽头的接方式对于突 波电压做抑制。SCSPD 本身具有大电容可以对EMI噪声提供更好的滤波效果，同时SCSPD 提供『超小尺寸SMD贴片』包装， 并具有『极低的抑制电压』及『快速的反应速度』，比起目前在 市场上使用放电管(GDT)一直存在 『高抑制电压』 及『反应速度慢』的『缺点』来说，SHN 极佳的电性将可以避免这些缺点，并能提供多次承受10x700 μs / 6KV 的突波电压冲击

以太网口防雷设计要求：　　满足欧洲 CE 认证、美国 FCC 认证以及日本 VCCI 认证需求，同时以太网端口防雷要求满足国内要求；具体 执行下列标准：　　EN55022 ，EN55024，FCC PART 15 ，ETSI EN300 386，EN60950，UL60950 等。 设计把握重点：　　由于接口速率高，因此端口的滤波设计， PCB 设计是此产品的设计重点，另外加强关键器件的选型控制，确保器件满足整机的 EMC 安规要求。
