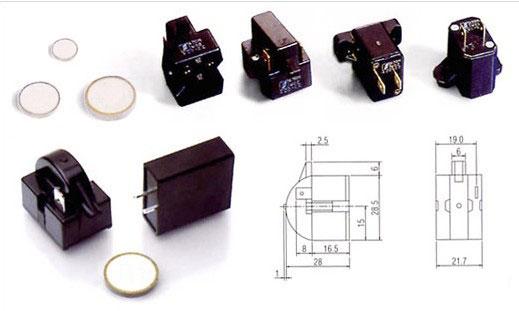

延时启动型PTC热敏电阻器
应用原理
电机在启动时,要克服本身的惯性,同时还要克服负载的反作用力(如冰箱压缩机启动时必须克服制冷剂的反作用力),因此电机启动时需要较大的电流和转矩。当转动正常后,为了节约能源,需要的转矩又要大幅度下降。给电机加一组辅助线圈,只在启动时工作,正常后它就断开。将PTC热敏电阻串联在启动辅助线圈, 启动后PTC热敏电阻进入高阻态切断辅助线圈,正好可以达到这种效果.
该产品具有无触点、噪音低、可靠性高、寿命长等特点,不同的特性,结构用以保证不同的整机设计要求。

1.冰箱的压缩机启动用PTC热敏感电阻器


冰箱的压缩机由单相感应电动机驱动。电机启动时,既要克服本身的惯性,又要克服负载——高压制冷剂的反作用力,需要保证较大的启动电流,为此,通常要采用带PTC热敏电阻器的启动电路(原理图见图一)。


2.变频空调启动用PTC热敏电阻器

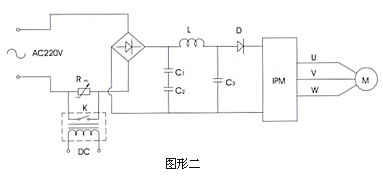

变频空调启动时,电压经PTC元件加到整流滤波电路上,对电容器平稳充电至设定值,功率模块IPM开始工作,将输入的直流电压逆变为三支交流电加到三相交流电机绕组上,使电机正常运转。同时电容器充电至设定值后,经IPM输出一直流电压至继电器吸合开关K,PTC元件被端接,暂停工作(见图二)。
主回路中串接PTC元件的目的在于:避免在通电初期,整流滤波电路直接承受大电流的冲击,造成储能元件受损。即PTC元件在通电初期起一个缓冲与保护的作用。此外,若继电器失效(无法正常吸合)时,PTC元件通电后成为高阻态,可对电路进行保护。

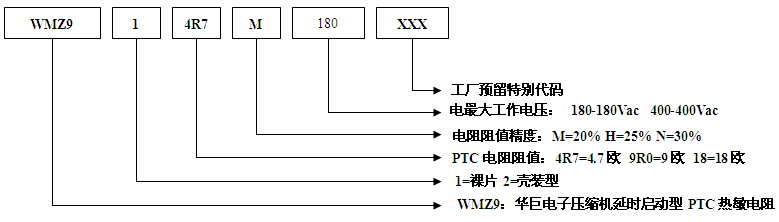

3.型号命名:



应用电路原理图

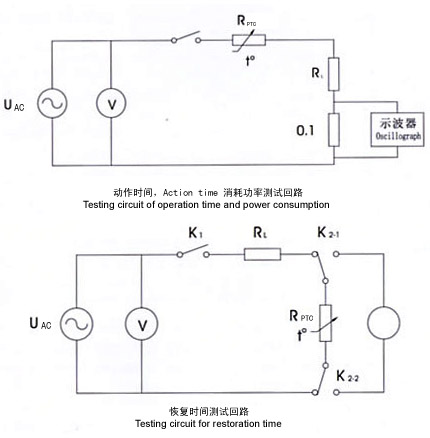

2:测试电路

型号

标称阻值

开关温度 最大电压 最大电流 启动时间 消耗功率 恢复时间

线圈电阻

R25(Ω) Tb(℃) Vmax(V) Imax(A) T0(S) Pmax(W) Trmax() Rref(Ω)
WMZ92-10RM220 10 120±10 220 9 0.4-2.0 5 120 25
WMZ92-15RM250 15 250 8 0.4-2.0 5 120 25
WMZ92-22RM300 22 300 7 0.4-2.0 5 120 25
WMZ92-33RM350 33 350 6 0.4-2.0 5 120 30
WMZ92-40RM300 40 300 5 0.2-1.5 4 120 25
WMZ92-47RM400 47 400 5 0.2-1.5 4 100 25
WMZ92-101RM500 100 500 4 0.2-1.5 4 100 10
WMZ92-15RM250 15 130±10 250 8 0.4-2.0 5 100 15
WMZ92-22RM300 22 300 7 0.4-2.0 5 100 25
WMZ92-33RM350 33 350 6 0.2-2.0 5 100 25
WMZ92-47RM250 47 250 5 0.2-2.0 5 100 25
WMZ92-33RM250 33 120±10 250 4.5 0.1-0.5 2.3 80 30
WMZ92-40RM250 40 250 4 0.1-0.5 2.3 80 30
WMZ92-47RM250 47 250 4 0.1-0.5 2.3 80 30
