消磁型PTC热敏电阻 消磁型PTC热敏电阻

选型指南      返回上一页面

消磁型PTC热敏电阻
    WMZ71/72/73系列PTC热敏电阻器主要用于彩色电视机/彩色显示器显像管消磁电路,具有残余电流低,可靠性高等优点,其典型应用线路如下图所示.  尤其值得一提的是,WMZ71焊接包封型产品从根本上消除了WMZ72/73系列装壳型产品所固有的电极氧化,簧片老化等先天缺陷,此类产品在技术、工艺、材料等方面有极多特殊要求,只有日本村田、Nichicon和美国WECC等少数高端厂商有能力生产,华巨凭借和外资合作的优势成功推出了此系列高端产品,其产品性能、品质通过了欧洲著名彩电制造商的认可。我司产品成本、交货具有一流竞争力,有机会成为各彩色电视机、显示器主力厂商替代进口的首选品牌。

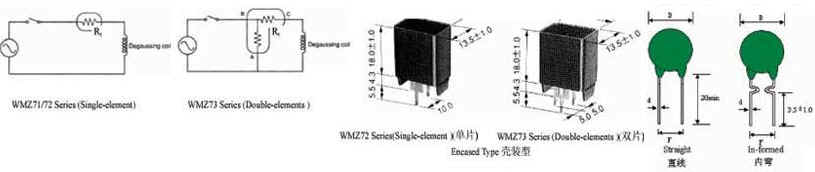

1:应用电路图

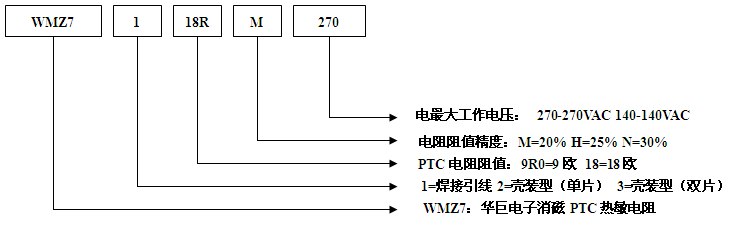

3.型号命名:

型号

标称阻值

开关温度 额定电压 最大电压 电流特性 线圈电阻 尺寸
R25(Ω) Tb(℃) U(V) Umax(A) 起始电流
(A)
3秒后
(mA)
180秒后
(mA)
(Ω) D(mm) T(mm)
WMZ71-5R0M140 5 60±10 110 140 ≥35 ≤300 ≤60 3.5 20 7
WMZ71-7R0M140 7 110 140 ≥28 ≤300 ≤60 3.5 20 7
WMZ71-8R0M140 8 110 140 ≥22 ≤300 ≤60 5 20 7
WMZ71-9R0M140 9 110 140 ≥21 ≤300 ≤60 5 20 7
WMZ71-12RM140 12 110 140 ≥17 ≤300 ≤60 5 20 7
WMZ71-7R0M270 7 220 270 ≥22 ≤300 ≤45 20 20 7
WMZ71-9R0M270 9 220 270 ≥20 ≤300 ≤45 20 20 7
WMZ71-12RM270 12 220 270 ≥22 ≤300 ≤45 15 20 7
WMZ71-14RM270 14 220 270 ≥20 ≤300 ≤45 15 20 7
WMZ71-18RM270 18 220 270 ≥19 ≤300 ≤45 12 20 7
WMZ71-27RM270 27 220 270 ≥15 ≤300 ≤30 10 12 7
MZ72系列
型号

标称阻值

开关温度 额定电压 最大电压 电流特性 线圈电阻 最小线圈
电阻
R25(Ω) Tb(℃) U(V) Umax(A) 起始电流
(A)
3秒后
(mA)
180秒后
(mA)
(Ω) (Ω)
WMZ72-3ROM140V 3 60±10 110 140 ≥22 ≤300 ≤60 10 5
WMZ72-4R5M140V 4.5 110 140 ≥30 ≤300 ≤60 5 4
WMZ72-5R0M140V 5 110 140 ≥35 ≤300 ≤60 3.5 1
WMZ72-7R0M140V 7 110 140 ≥24 ≤300 ≤60 5 4
WMZ72-8ROM140V 8 110 140 ≥22 ≤300 ≤60 5 3.5
WMZ72-9R0M140V 9 110 140 ≥20 ≤250 ≤50 5 3
WMZ72-12RM140V 12 110 140 ≥17 ≤250 ≤50 5 3
WMZ72-14RM140V 14 110 140 ≥15 ≤250 ≤50 5 3
WMZ72-4R5M270V 4.5 220 270 ≥30 ≤200 ≤50 15 12
WMZ72-7ROM270V 7 220 270 ≥27 ≤200 ≤50 15 12
WMZ72-9R0M270V 9 220 270 ≥24 ≤200 ≤40 15 10
WMZ72-12RM270V 12 220 270 ≥24 ≤200 ≤40 12 8
WMZ72-14RM270V 14 220 270 ≥24 ≤200 ≤40 10 8
WMZ72-18RM270V 18 220 270 ≥22 ≤200 ≤40 8 8
WMZ72-27RM270V 27 220 270 ≥17 ≤200 ≤40 6 5
WMZ72-14RM270V 14 220 270 ≥24 ≤300 ≤60 10 8
WMZ72-18RM270V 18 80±10 220 270 ≥20 ≤300 ≤60 10 8
MZ73系列
型号

标称阻值

副片电阻

开关温度 额定电压 最大电压 电流特性 线圈电阻
R25(Ω) R25(Ω) Tb(℃) U(V) Umax(A) 起始电流
(A)
3秒后
(mA)
180秒后
(mA)
(Ω)
WMZ73-3R0M140V 3 100-1000 60±10 110 140 ≥28 ≤300 ≤15 5.5
WMZ73-4R5M140V 4.5 110 140 ≥23 ≤300 ≤15 8
WMZ73-5R0M140V 5 110 140 ≥35 ≤300 ≤15 3.5
WMZ73-7R0M140V 7 110 140 ≥24 ≤300 ≤15 5
WMZ73-8R0M140V 8 110 140 ≥22 ≤300 ≤15 5
WMZ73-9R0M140V 9 110 140 ≥17 ≤300 ≤15 8
WMZ73-12RM140V 12 110 140 ≥14 ≤300 ≤15 8
WMZ73-14RM140V 14 110 140 ≥12 ≤300 ≤15 10
WMZ73-4R5M270V 4.5 220 270 ≥30 ≤300 ≤12 15
WMZ73-7R0M270V 7 220 270 ≥26 ≤300 ≤10 15
WMZ73-9R0M270V 9 220 270 ≥24 ≤300 ≤10 15
WMZ73-12RM270V 12 220 270 ≥24 ≤300 ≤10 12
WMZ73-14RM270V 14 220 270 ≥24 ≤300 ≤10 10
WMZ73-18RM270V 18 220 270 ≥22 ≤300 ≤10 8
WMZ73-27RM270V 27 220 270 ≥14.5 ≤300 ≤6 12
WMZ73-36RM270V 36 220 270 ≥12.5 ≤300 ≤6 10
