消磁型PTC热敏电阻  WMZ5恒温加热型PTC热敏电阻

选型指南      返回上一页面

恒温加热型PTC热敏电阻
    WMZ5
恒温加热PTC热敏电阻具有恒温发热特性,其原理是PTC热敏电阻加电后自热升温使阻值进入跃变区,恒温加热PTC热敏电阻表面温度将保持恒定值,该温度只与PTC热敏电阻的居里温度和外加电压有关,而与环境温度基本无关.
   PTC加热器就是利用恒温加热PTC热敏电阻恒温发热特性设计的加热器件.在中小功率加热场合, PTC加热器具有恒温发热、无明火、热转换率高、受电源电压影响极小、自然寿命长等传统发热元件无法比拟的优势, 在电热器具中的应用越来越受到研发工程师的青睐.

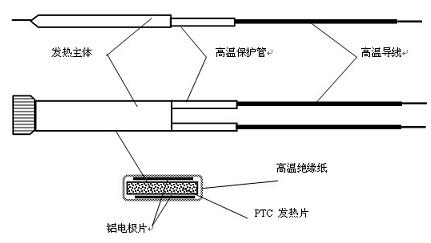

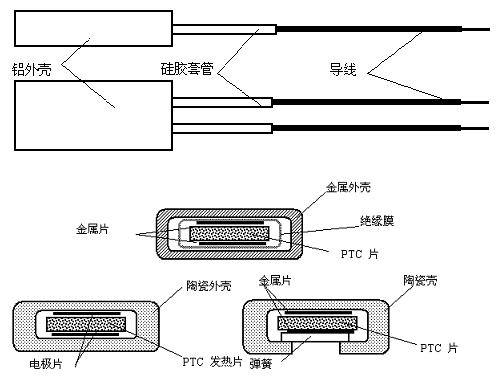

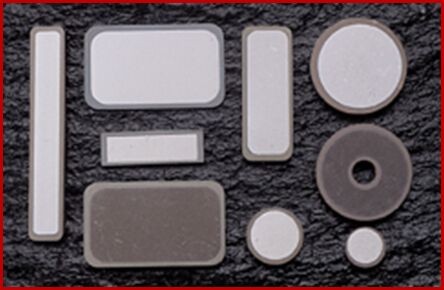

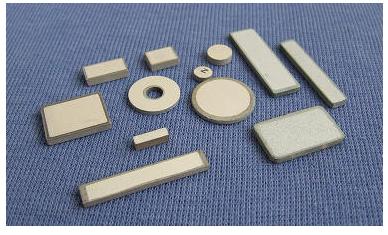

   恒温加热PTC热敏电阻可制作成多种外形结构和不同规格,常见的有圆片形、长方形、长条形 、圆环以及蜂窝多孔状等.把上述PTC发热元件和金属构件进行组合可以形成各种形式的大功率PTC加热器
PTC加热器按结构特点分

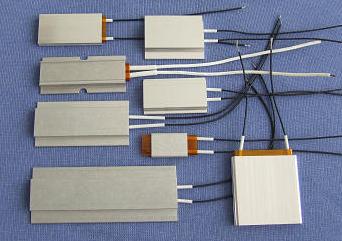

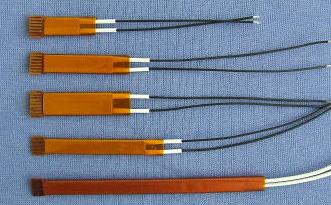

(1)WMZ5普通实用型PTC陶瓷加热器.这类器具主要有: 电热蚊药驱蚊器、暖手器、干燥器、电热板、电烫斗、电烙铁、电热粘合器、卷发烫发器等.其特点是功率不大,但热效率高很实用.

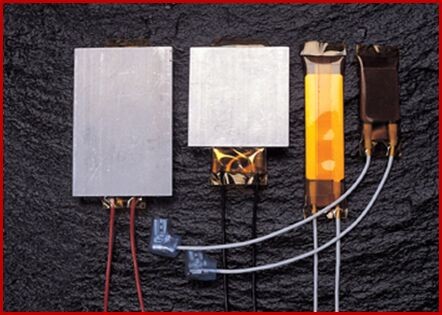

(2)WMZ5自动恒温型PTC加热器.这类器具主要有:小型晶体器件恒温槽、恒温培养箱、电子保温瓶、 保温箱、保温杯、保温盘、保温柜、保温桌等。其特点是自动保温、结构简单、 恒温特性好、热效率高、使用环境温度范围宽.

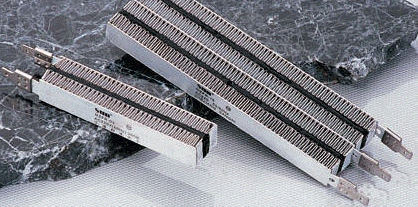

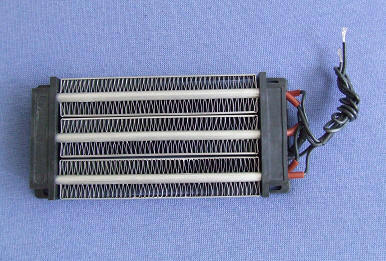

(3)热风PTC加热器.这类热风PTC加热器主要有:小型温风取暖器、电吹风、暖房机、烘干机、干衣柜、干衣机、工业烘干设备等. 其特点是输出热风功率大、速热、安全、能自动调节风温和功耗.

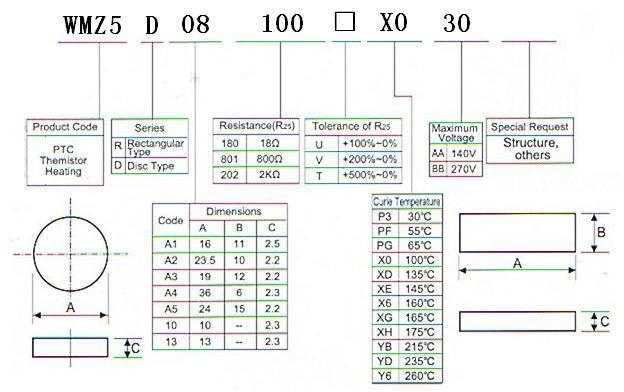

3.型号命名:

定制各种外形PTC加热电阻,PTC发热片,PTC加热片,加热PTC热敏电阻

型号命名:

      型号

开关温度

表面温度

额定零功率电阻

额定电压

最大电压

外型尺寸(mm)

Tc(℃)

Tsurf(℃)

 R25(Ω)

    U(V)

Vmax(V)
A±1
B±0.1
C±0.2
WMZ5-D08100□X030 100 110 10 24 30 8   1.5
WMZ5-D08102□P3BB 30 50 1000 240 270 8   3
WMZ5-D08102□X1BB 110 130 1000 240 270 8   2.3
WMZ5-D08180□X030 100 110 18 24 30 8   1.5
WMZ5-D10102□XDBB 135 155 1000 240 270 10   2.3
WMZ5-D10102□XGBB 165 180 1000 240 270 10   2.3
WMZ5-D10180□X060 100 110 18 43 60 10   2.3
WMZ5-D10201□X5BB 150 170 200 220/240 270 10   2.3
WMZ5-D10301□X6AA 160 175 300 110 140 10   2.3
WMZ5-D10501□X3BB 130 150 500 240 270 10   2.3
WMZ5-D10501□X7BB 170 185 500 240 270 10   2.3
WMZ5-D10501□XDBB 135 155 500 240 270 10   2.3
WMZ5-D13102□PFBB 55 75 100 240 270 13   2.3
WMZ5-D13150□PG60 65 75 15 42 60 13   1.5
WMZ5-D13152□YBBB 215 230 1500 240 270 13   2.5
WMZ5-D13152□YDBB 235 250 1500 240 270 13   2.5
WMZ5-D13360□X430 140 150 36 24 30 13   1.3
WMZ5-D13680□XE60 145 155 68 42 60 13   1.3
WMZ5-D14501□XHBB 175 190 500 220/240 270 14   2.4
WMZ5-D17150□X560 150 160 15 42 60 17   1.4
WMZ5-D20102□X1BB 110 130 1000 240 270 20   2.3
WMZ5-D20102□X4BB 140 160 1000 240 270 20   2.3
WMZ5-D20362□YDBB 235 250 3600 240 270 20   2.5
WMZ5-D203R6□X760 170 180 3.6 42 60 20   1.4
WMZ5-RA1181□P7AA 70 90 180 100/120 140 16 11 2.5
WMZ5-RA1301□P7AA 70 85 300 100/120 140 16 11 2.5
WMZ5-RA1701□P8BB 80 100 700 220/240 270 16 11 2.5
WMZ5-RA2301□Y3AA 230 250 300 100/120 140 23.5 10 2.2
WMZ5-RA2501□P9BB 90 110 500 220/240 270 23.5 10 2.2
WMZ5-RA2701□Y4BB 240 255 700 220/240 270 23.5 10 2.2
WMZ5-RA3801□Y1BB 210 230 800 220/240 270 19 12 2.2
WMZ5-RA4501□Y4BB 240 255 500 220/240 270 36 6 2.3
WMZ5-RA5102□Y6BB 260 275 1000 220/240 270 24 15 2.2
