变压器初级过压过流保护用PTC热敏电阻 变压器初级过压过流保护用PTC热敏电阻

选型指南      返回上一页面

南京华巨电子隆重推出针对智能电表市场专用的WMZ13A系列PTC热敏电阻,产品包括通讯接口RS232的保护热敏电阻,通讯接口RS485的保护热敏电阻,初级线圈过流保护热敏电阻。

1.应用范围: WMZ13A系列PTC热敏电阻器是一种对异常温度及异常电流自动保护、自动恢复的保护元件,它取代传统的保险丝,可广泛用于马达、变压器、电子线路等的过流过载保护。热敏电阻器通过其阻值突变限制整个线路中的消耗来减少残余电流值,在传统的保险丝线路中,其熔断后无法自行恢复,而PTC热敏电阻器在故障撤除后可恢复其保护功能


  选用PTC热敏电阻器作为过载保护元件,首先确认线路最大正常工作电流(就是PTC热敏电阻器的不动作电流)和PTC热敏电阻器安装位置(正常工作时)最高环境温度、其次是保护电流(就是PTC热敏电阻器的动作电流)、最大工作电压、额定零功率电阻,同时也应考虑元件的外形尺寸等因素。 如下图所示:使用环境温度,不动作电流及动作电流三者之间的关系。

2.应用范围: 主要用于智能电表、变压器,电机,开关电源,充电器,适配器,仪器仪表,控制面板,家用电器,空调,微波炉等的过流、过载、短路保护。

3.应用原理:


   将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响电子镇流器(节能灯、变压器、万用表)等被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。


  过流保护型型PTC热敏电阻在电子镇流器(节能灯、变压器、万用表)等过流保护应用领域。

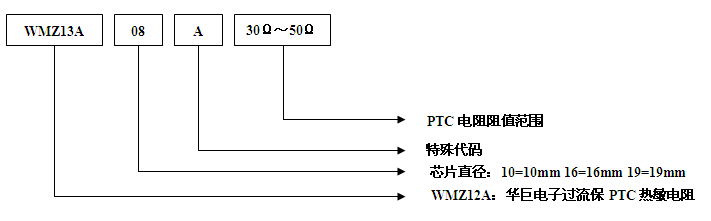

3.型号命名外型结构和尺寸:

变压器初级过压过流保护用PTC热敏电阻

华巨电子 生产的WMZ13APTC热敏电阻器,主要装配在各种家用电器、仪器、仪表的微电脑控制板电源输入端或通讯线路、通讯设备中作过流过压过热防雷击保护。该产品在电子工程上又叫万次保险丝或自恢复保险丝。由于其对温度和电流的双重敏感性,使其弥补了温度开关对电流不敏感、常规保险丝对温度不敏感的缺点,使其具有响应速度快、保护能力强、可靠性高等优点,是一种真正质优价廉的保护元件。



型号规格

不动作电流

动作电流

耐电压 最大工作电压 最大电 适用变压器

h60
mA

It25
300SmA

Vac Vacmax (Amax)

1.0Un
mA

1.2Un
mA

1.9Un
mA

WMZ13A-04B(100Ω~200Ω) 12 38 420 265 0.1 7.0 10 35
WMZ13A-04B(200Ω~400Ω) 10 35 420 265 0.1

6.0

8

30

WMZ13A-04B(400Ω~700Ω) 8.5 30 420 265 0.1

5.0

7.0

25

WMZ13A-04B(500Ω~800Ω) 8 30 420 265 0.1

4.5

6.5

25

WMZ13A-04B(800Ω~1200Ω) 6.5 25 420 265 0.1

4.0

5.0

20

WMZ13A-04B(1000Ω~1200Ω) 6.0 20 420 265 0.1

4.0

4.5

18

WMZ13A-06E(200Ω~400Ω)

25

80

420 265 0.3

15

20

60

WMZ13A-06E(300Ω~600Ω)

20

70

420 265 0.3

12

18

50

WMZ13A-06E(500Ω~800Ω)

15

60

420 265 0.3

10

12

40

WMZ13A-06E(700Ω~1.0KΩ)

10

50

420 265 0.3

6.5

8

35

WMZ13A-06E(900Ω~1.2KΩ)

8

40

420 265 0.3

5.0

6.5

30

WMZ13A-06E(1.0KΩ~1.5KΩ)

6

30

420 265 0.3

4.5

5.0

30

WMZ13A-08D(30Ω~50Ω) 42 120 420 265 0.5 32 32 95
WMZ13A-08D(50Ω~80Ω) 33 100 420 265 0.5 28 28 85
WMZ13A-08D(80Ω~130Ω) 28 85 420 265 0.5 25 23 75

WMZ13A-08D(130Ω~190Ω)

25

80

420 265 0.5 23 20 70
WMZ13A-08D(180Ω~240Ω) 21 75 420 265 0.5 10 16 55

WMZ13A-08E(45Ω~70Ω)

60

200

420 265 0.5

40

50

180

WMZ13A-08E(65Ω~100Ω)

50

150

420 265 0.5

35

40

130

WMZ13A-08E(90Ω~160Ω)

40

120

420 265 0.5

30

35

110

WMZ13A-08E(150Ω~250Ω)

35

90

420 265 0.5

25

30

80

WMZ13A-09E(20Ω~40Ω)

80

250

420 265 0.8

50

70

200

WMZ13A-09E(30Ω~60Ω) 65 200 420 265 0.8
WMZ13A-09E(50Ω~80Ω) 55 180 420 265 0.8
WMZ13A-13D(10Ω~15Ω) 100 280 360 265 2.0
WMZ13A-13D(15Ω~20Ω) 80 200 360 265 2.0
WMZ13A-13D(20Ω~40Ω) 65 175 360 265 2.0
WMZ13A-16E(8Ω~15Ω) 150 450 360 265 3.0
WMZ13A-16E(10Ω~20Ω) 130 350 360 265 3.0
WMZ13A-16E(18Ω~30Ω) 100 250 360 265 3.0
WMZ13A-19E(4Ω~7Ω) 300 800 360 265 4.0
WMZ13A-19E(6Ω~10Ω) 250 700 360 265 4.0
WMZ13A-19E(10Ω~15Ω) 200 650 360 265 4.0
WMZ13A-24E(3Ω~5Ω) 420 1500 300 265 5.0
WMZ13A-24E(4Ω~4Ω) 360 1200 300 265 5.0
WMZ13A-24E(6Ω~10Ω) 300 1000 300 265 5.0

主要技术参数:
通讯设备交换机过流过载保护

型号 额定电阻值 不动作电流 动作电流 最大电流下 最大电流 最大电压 失效模式 外形尺寸
R25(Ω) Int(mA) @25℃ 的动作时间 (mm)
±20% @25℃ @40℃ It(mA) t(Sec) Imax(A) Vmax (V) Dmax Tmax Φd
涂装引线型
WMZ23-10RM130 10 130 100 260 <0.2 3.0 250 250V/10A 7.5 4.0 0.6
WMZ23-12RM130 12 130 100 260 <0.3 2.0 250 250V/10A 9.0 5.0 0.6
WMZ23-12RM090 12 90 80 160 <0.2 2.0 250 250V/10A 9.0 5.0 0.6
WMZ23-20RM100 20 100 80 200 <0.2 3.0 250 250V/10A 9.0 4.0 0.6
WMZ23-35RM090 35 90 75 180 <0.2 3.0 250 250V/5A 9.0 5.0 0.6
WMZ23-40RM080 40 80 70 160 <0.2 3.0 250 250V/5A 9.0 5.0 0.6
WMZ23-50RM070 50 70 60 150 <0.2 3.0 250 250V/5A 9.0 5.0 0.6
WMZ23-50RM075 50 75 60 150 <0.2 3.0 650 650V/10A 9.5 5.0 0.6
WMZ23-55RM070 55 70 60 150 <0.2 3.0 650 650V/10A 9.5 5.0 0.6

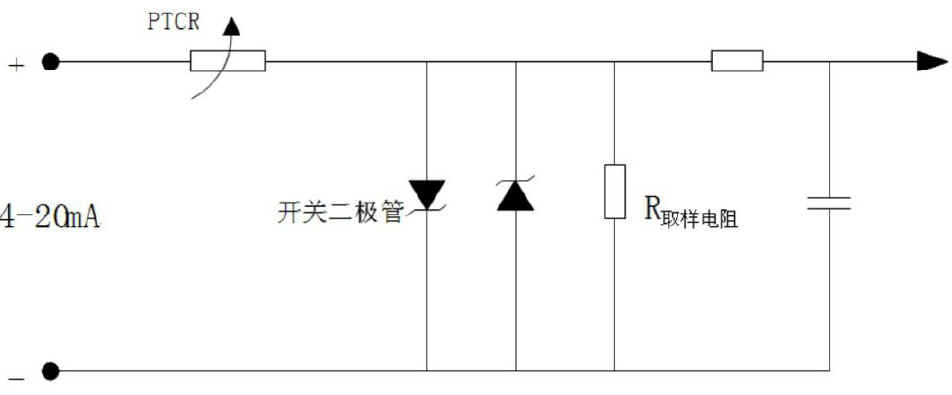

4-20mA小信号端口保护

WMZ13A-06C(20Ω~32Ω)和WMZ13A-10C(20Ω~32Ω)是专门为数显仪表中信号采集电路的设计特点推出的一款产品在数显仪表的信号采样电路中,取样电阻R为高精密度贴片电阻,对使用环境要求高,持续过压状态很容易损坏,所以需要特别保护。常规保护电路根据取样电阻值的大小可选择两只正反并联的开关二极管或双向TVS管,此保护方案只对瞬态的过电压高较好的保护效果,异常的持续过电压则窑易造成端口各元器件的损坏。如果在此电路中串接一个热敏电阻,则可在故障状态下对端口进行高效保护,使用整个信号采样电路的保护效果达到最佳。
二、应用电路

型号规格 不动作电流
Ih60
℃(mA
备注

WMZ13A-06C(20Ω~32Ω)

25 220V过电压

WMZ13A-06C(50Ω~80Ω)

20

WMZ13A-08C(20Ω~32Ω)

30 380V过电压

WMZ13A-10C(20Ω~32Ω)

35

以下几款产品具有稳态阻值小、 额定电流低、耐压能力高、响应速度快等特点,是实现485通讯接口保护的经济适用的选择。推出市场至今引起了很好的市场号应。

耐220Vac,380Vac 485通讯接口保护

型号规格 不动作电流
Ih60
℃(mA
动作电流
It25
/300SmA
备注

WMZ13A-06A(30Ω~60Ω)

20 100 220V过电压

WMZ13A-06A(50Ω~80Ω)

15 80

WMZ13A-06C(30Ω~60Ω)

20 100

WMZ13A-06C(56Ω~84Ω)

20 100

WMZ13A-08C(56Ω~84Ω)

30 150 380V过电压

WMZ13A-10A(30Ω~60Ω)

25 150

WMZ13A-10A(50Ω~80Ω)

20 120
