汽车低压电路过流过载保护PTC热敏电阻 汽车低压电路过流过载保护PTC热敏电阻

选型指南      返回上一页面

低电压、低电阻的ptc热敏电阻是一种电路保护器。正常状态下,其组织很小,而在诸如电机闭锁或者短路等非正常情况下,电阻则会急剧增大,以抑制过流现象的发生,本产品适用于汽车低压电路和电动机的保护。

1.应用范围: WMZ13A系列PTC热敏电阻器是一种对异常温度及异常电流自动保护、自动恢复的保护元件,它取代传统的保险丝,可广泛用于马达、变压器、电子线路等的过流过载保护。热敏电阻器通过其阻值突变限制整个线路中的消耗来减少残余电流值,在传统的保险丝线路中,其熔断后无法自行恢复,而PTC热敏电阻器在故障撤除后可恢复其保护功能


  选用PTC热敏电阻器作为过载保护元件,首先确认线路最大正常工作电流(就是PTC热敏电阻器的不动作电流)和PTC热敏电阻器安装位置(正常工作时)最高环境温度、其次是保护电流(就是PTC热敏电阻器的动作电流)、最大工作电压、额定零功率电阻,同时也应考虑元件的外形尺寸等因素。 如下图所示:使用环境温度,不动作电流及动作电流三者之间的关系。

2.应用范围: 主要用于智能电表、变压器,电机,开关电源,充电器,适配器,仪器仪表,控制面板,家用电器,空调,微波炉等的过流、过载、短路保护。

3.应用原理:

   将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响电子镇流器(节能灯、变压器、万用表)等被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。

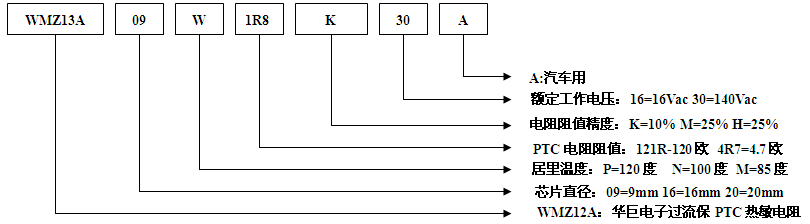

3.型号命名外型结构和尺寸:



产品概述

    过流保护用PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件, 俗称"自复保险丝""万次保险丝"。它取代传统的保险丝,可广泛用于马达、变压器、开关电源、电子线路等的过流过热保护, 过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。 传统的保险丝在线路熔断后无法自行恢复,而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态,当再次出现故障时又可以实现其过流过热保护功能 。


1.应用范围:
   过流保护型PTC热敏电阻主要用于[变压器(适配器)/初级线圈/充电器/数字万用表/智能电度表/微电机/晶体管]等的过流过热保护,直接串联在负载电路中,在线路出现异常状况时,能够自动限制过电流或阻断电流,当故障排除后又恢复原态,俗称“万次保险丝”。

2.特点:

·无触点的电路及元器件保护  ·自动限制过电流
·故障排除后自动恢复     ·工作时无噪音无火花
·工作可靠、使用方便

3.应用原理:
   将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响电子镇流器(节能灯、变压器、万用表)等被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。
   过流保护型型PTC热敏电阻在电子镇流器(节能灯、变压器、万用表)等过流保护应用领域,南京华巨凭借其科研和工艺等方面的优势,推出多种型号和系列的PTC热敏电阻,可以替代村田(Murata),爱普科斯(EPCOS)PTC热敏电阻





型号 额定电阻值

不动作电流

跳闸电流

最大电流

最大工作 外形尺寸
R25 Int(mA) @25℃ 电压 (mm)
(Ω)

@85℃

@25℃ It(mA) Imax(A) Vmax(V) Dmax Tmax Φd
耐压16Vac系列
WMZ13A-08P1R0M16-A 1.00 ±20% 252 470 880 2.0 16 8.0 3.5 0.6
WMZ13A-09P0R8M16-A 0.80 ±20% 274 505 955 3.0 16 9.0 3.5 0.6
WMZ13A-10P0R47M16-A 0.47 ±20% 376 705 1310 5.0 16 10.0 3.5 0.6
WMZ13A-11P0R33M16-A 0.33 ±20% 466 875 1625 7.0 16 11.5 3.5 0.6
WMZ13A-13P0R27M16-A 0.27 ±20% 545 1025 1900 8.0 16 13.5 3.5 0.6
WMZ13A-16P0R2M16-A 0.20 ±20% 692 1300 2410 9.0 16 17.5 3.5 0.6
WMZ13A-20P0R15M16-A 0.15 ±20% 820 1545 2855 10.0 16 21.0 3.5 0.6
耐压30Vac系列
WMZ13A-05W10RK30-A 10.0 ±10% 92 154 205 1.5 30 5.5 3.5 0.6
WMZ13A-06W3R9K30-A 3.9 ±10% 204 340 425 3.5 30 6.5 3.5 0.6
WMZ13A-08W2R7K30-A 2.7 ±10% 255 425 532 4.5 30 8.0 3.5 0.6
WMZ13A-09W1R8K30-A 1.8 ±10% 319 532 704 5.0 30 9.0 3.5 0.6
WMZ13A-10W1R2K30-A 1.2 ±10% 422 704 867 6.0 30 10.0 3.5 0.6
WMZ13A-11W0R8K30-A 0.8 ±10% 520 867 936 7.0 30 11.5 3.5 0.6
耐压51Vac系列
WMZ13A-05W10RK51-A 10.0 ±10% 128 231 283 1.0 51 5.5 3.5 0.6
WMZ13A-06W6R8K51-A 6.8 ±10% 149 249 331 1.5 51 6.5 3.5 0.6
WMZ13A-08W3R3K51-A 3.3 ±10% 233 389 517 3.0 51 8.0 3.5 0.6
WMZ13A-10W2R2K51-A 2.2 ±10% 313 522 694 4.0 51 10.0 3.5 0.6
WMZ13A-11W1R2K51-A 1.2 ±10% 449 749 996 5.0 51 11.5 3.5 0.6
耐压60Vac系列
WMZ13A-05W22RK60-A 22.0 ±10% 87 145 193 1.0 60 5.5 3.5 0.6
WMZ13A-06W10RK60-A 10.0 ±10% 129 215 286 1.5 60 6.5 3.5 0.6
WMZ13A-08W5R6K60-A 5.6 ±10% 174 290 386 3.0 60 8.0 3.5 0.6
WMZ13A-08W3R3K60-A 3.3 ±10% 253 421 560 4.0 60 10.0 3.5 0.6
WMZ13A-10W2R2K60-A 2.2 ±10% 334 556 739 5.0 60 11.5 3.5 0.6
耐压140Vac系列
WMZ13A-05W56RK140-A 56.0 ±10% 56 94 125 0.5 140 5.5 3.5 0.6
WMZ13A-06W27RK140-A 27.0 ±10% 80 134 178 1.0 140 6.5 3.5 0.6
WMZ13A-08W15RK140-A 15.0 ±10% 112 187 249 1.5 140 8.0 3.5 0.6
WMZ13A-10W12RK140-A 12.0 ±10% 146 244 324 2.0 140 10.0 3.5 0.6
WMZ13A-10W7R6K140-A 7.6 ±10% 172 287 382 2.2 140 10.0 3.5 0.6
WMZ13A-11W4R7K140-A 4.7 ±10% 236 393 523 3.5 140 11.5 3.5 0.6
