过流过热保护型复合PTC热敏电阻 过流过热保护型复合PTC热敏电阻

选型指南      返回上一页面

   南京华巨电子隆重推出具有过压和过流保护双重保护功能的复合PTC热敏电阻WMZ13A系列复合PTC热敏电阻,华巨电子创造性的把具有过流保护功能的PTC热敏电阻和具有过压保护功能的压敏电阻封装成一个器件,使他们之间相互耦合既具有过流保护功能又可以具有过压保护功能。这些产品已经广泛应用于智能仪表,高性能小型开关电源,LED照明的场合,产生了很好的经济效益和社会效益。

  1.应用范围: WMZ13A系列PTC热敏电阻器是一种对异常温度及异常电流自动保护、自动恢复的保护元件,它取代传统的保险丝,可广泛用于马达、变压器、电子线路等的过流过载保护。热敏电阻器通过其阻值突变限制整个线路中的消耗来减少残余电流值,在传统的保险丝线路中,其熔断后无法自行恢复,而PTC热敏电阻器在故障撤除后可恢复其保护功能。
  选用PTC热敏电阻器作为过载保护元件,首先确认线路最大正常工作电流(就是PTC热敏电阻器的不动作电流)和PTC热敏电阻器安装位置(正常工作时)最高环境温度、其次是保护电流(就是PTC热敏电阻器的动作电流)、最大工作电压、额定零功率电阻,同时也应考虑元件的外形尺寸等因素。 如下图所示:使用环境温度,不动作电流及动作电流三者之间的关系。
2.应用范围: 主要用于智能电表、变压器,电机,开关电源,充电器,适配器,仪器仪表,控制面板,家用电器,空调,微波炉等的过流、过载、短路保护。

3.应用原理:

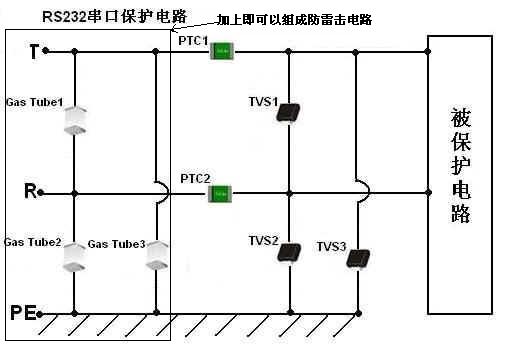

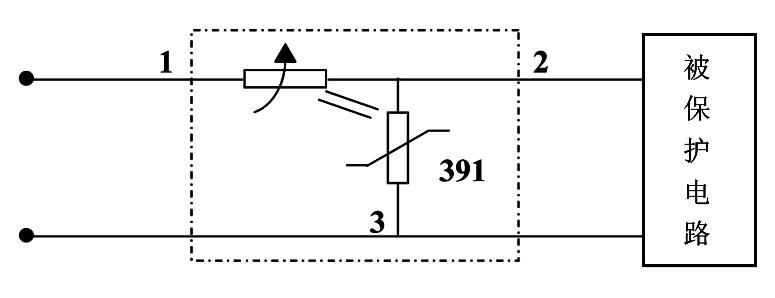

   将过流保护过压保护型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响电子设备等被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。同样当外界电压波动时压敏电阻起到过压保护功能,使得流过PTC热敏电阻的电流增加同样可以使PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护压敏电阻和后面的电路不被破坏,过流过压保护型PTC热敏电阻在仪器仪表中有着广泛的应用领域。

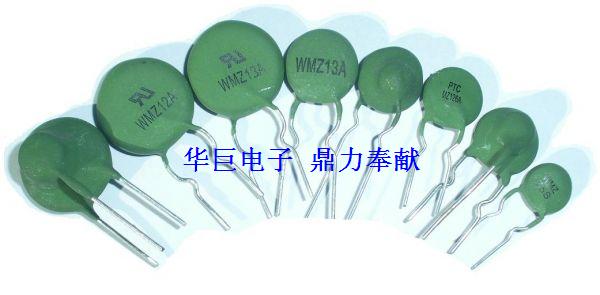

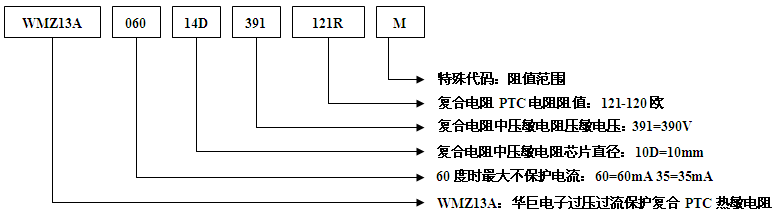

3.型号命名外型结构和尺寸:



小功率开关电源防过压用复合型PTC热敏电阻

为了感谢众多电能仪表用户多年以来对我公司产品的大力支持与帮助,我公司于2007年初推出了一款复合型PTC热敏电阻。此款产品是本公司的专利产品,推出市场至今解决了电能仪表企业被困扰的众多问题,得到大多商家的鼎力支持!

产品型号

正常工作电压

适用功率

适用表计

抗雷击范围

MZ11-06E151-251RM/10D391 (220~240)Vac 3W及以下 单相或者三相220Vac 8KV
MZ11-06E201-401RM/10D391 (220~240)Vac 4W及以下 单相或者三相220Vac 8KV
MZ11-06E151-251RM/10D391 (220~240)Vac 5W及以下 单相或者三相220Vac 8KV
MZ11-08E600-121RM/14D391 (220~240)Vac 6W及以下 单相或者三相220Vac 8KV
MZ11-08E101-161RM/14D391 (220~240)Vac 7W及以下 单相或者三相220Vac 8KV
MZ11-10E300-500RM/14D391 (220~240)Vac 15W及以下 单相或者三相220Vac 8KV
MZ11-10E400-800RM/14D391 (220~240)Vac 15W及以下 单相或者三相220Vac 8KV
MZ11-10A101-201RM/14D391 (220~240)Vac 3W及以下 单相或者三相220Vac 8KV
MZ11-10E300-500RM/14D181 (100~110)Vac 6W及以下 三相100Vac 8KV
MZ11-10E300-500RM/14D900 (50~60)Vac 4W及以下 三相57.7Vac 8KV
MZ11-10E400-800RM/14D821 (380~460)Vac 25W及以下 三相380Vac 8KV
MZ11-10E400-800RM/14D751 (380~460)Vac 25W及以下 三相380Vac 8KV
MZ11-06C201-401RM/10D391 (220~240)Vac 3W及以下 单相或者三相220Vac 8KV
MZ11-06D500-101RM/10D181 (220~240)Vac 2W及以下 三相100Vac 8KV
MZ11-10A101-201RM/14D391 (220~240)Vac 3W及以下 单相或者三相220Vac 8KV
MZ11-10E300-500RM/14D471K (220~250)Vac 16W及以下 单相或者三相220Vac 8KV
MZ11-10B050-100RM/12D300K 24Vdc 2W及以下 24V 4KV
MZ11-16E200-300RM/20D391K  (220~240)Vac 26W及以下 单相或者三相220Vac 8KV
MZ11-16E280-500RM/20D391K  (220~240)Vac 24W及以下 单相或者三相220Vac 8KV
MZ11-16E280-500RM/20D751K  (380~460)Vac 40W及以下 三相380Vac 8KV
MZ11-16E250-400RM/20D561K  (220~300)Vac 24W及以下 单相或者三相220Vac 8KV
MZ11-24E020-040RM/32D391K  (220~240)Vac 120W及以下 单相或者三相220Vac 8KV

产品型号

正常工作电压

适用表计

WMZ13A-06C(200Ω~400Ω)-10D391

220±50%AC

单三相220V

WMZ13A-06E(150Ω~250Ω)-10D391

220±50%AC

单三相220V

WMZ13A-06D(50Ω~100Ω)-10D181

100±20%AC

三相100V

WMZ13A-08E(60Ω~120Ω)-14D391

220±50%AC

220V大用户终端

WMZ13A-10A(100Ω~200Ω)-14D391

220±50%AC

1200VAC方案

WMZ13A-10E(30Ω~50Ω)-14D900

57.7±20%AC

三相57.7V



产品型号

额定零功率电阻

最大不动作电流

@25℃最小动作电流

耐工频电压 压敏电压

(Ω)

(mA) (mA) Vac V
WMZ13A-120B90R-12D391

(60~120)

@60±2℃ 40 150mA≤120S 500 390
WMZ13A-120B131R-12D391

(100~160)

@60±2℃ 35 250mA≤120S 500 390
WMZ13A-120B131R-14D391

(100~160)

@60±2℃ 35 250mA≤120S 500 390
WMZ13A-120B90R-14D391

(60~120)

@60±2℃ 40 250mA≤120S 500 390
WMZ13A-85LB151-10D391

(100~200)

@60±2℃ 15 180mA≤5min 450 390
WMZ13A-120LB40R-14D391 (30~50) @60±2℃ 90 270mA≤5min 350 390
WMZ13A-120ML25R-20D391 (20~30) @85±2℃ 90 450mA≤5min 450 390

另外WMZ13A亦可以应用于防雷保护和过流过压保护。或者其他电子设备的过压过流保护。

产品型号

最大允许工作电压

压敏电压 维持电流 保护电流
Vac Vdc V @60±2℃mA @25±2℃mA
WMZ13A-040-14D101-47R 60 85 100 40 120
WMZ13A-050-14D101-33R 60 85 100 50 150
WMZ13A-060-14D101-82R 60 85 100 60 180
WMZ13A-070-14D101-68R 60 85 100 70 210
WMZ13A-080-14D101-47R 60 85 100 80 240
WMZ13A-090-14D101-38R 60 85 100 90 270
WMZ13A-100-14D101-33R 60 85 100 100 300
WMZ13A-110-14D101-25R 60 85 100 110 330
WMZ13A-120-14D101-22R 60 85 100 120 360
WMZ13A-015-10D181-221R 125 160 180 15 45
WMZ13A-020-10D181-151R 125 160 180 20 60
WMZ13A-025-10D181-101R 125 160 180 25 75
WMZ13A-030-10D181-68R 125 160 180 30 90
WMZ13A-035-10D181-151R 125 160 180 35 105
WMZ13A-040-10D181-101R 125 160 180 40 120
WMZ13A-045-10D181-80R 125 160 180 45 135
WMZ13A-050-10D181-68R 125 160 180 50 150
WMZ13A-055-10D181-47R 125 160 180 55 175
WMZ13A-060-14D181-121R 125 160 180 60 180
WMZ13A-070-14D181-101R 125 160 180 70 210
WMZ13A-080-14D181-68R 125 160 180 80 240
WMZ13A-090-14D181-47R 125 160 180 90 270
WMZ13A-100-14D181-38R 125 160 180 100 300
WMZ13A-110-14D181-33R 125 160 180 110 330
WMZ13A-120-14D181-25R 125 160 180 120 360
WMZ13A-015-10D391-221R 265 320 390 15 45
WMZ13A-020-10D391-151R 265 320 390 20 60
WMZ13A-025-10D391-101R 265 320 390 25 75
WMZ13A-030-10D391-68R 265 320 390 30 90
WMZ13A-035-10D391-151R 265 320 390 35 105
WMZ13A-040-10D391-121R 265 320 390 40 120
WMZ13A-045-10D391-101R 265 320 390 45 135
WMZ13A-050-10D391-82R 265 320 390 50 150
WMZ13A-055-10D391-68R 265 320 390 55 175
WMZ13A-020-12D391-221R 265 320 390 20 60
WMZ13A-025-12D391-151R 265 320 390 25 75
WMZ13A-030-12D391-101R 265 320 390 30 90
WMZ13A-035-12D391-82R 265 320 390 35 105
WMZ13A-040-12D391-68R 265 320 390 40 120
WMZ13A-040-12D391-151R 265 320 390 20 120
WMZ13A-045-12D391-121R 265 320 390 45 135
WMZ13A-050-12D391-101R 265 320 390 50 150
WMZ13A-055-12D391-82R 265 320 390 55 175
WMZ13A-060-12D391-68R 265 320 390 60 180
WMZ13A-070-12D391-47R 265 320 390 70 210
WMZ13A-060-14D391-121R 265 320 390 60 180
WMZ13A-070-14D391-101R 265 320 390 70 210
WMZ13A-080-14D391-68R 265 320 390 80 240
WMZ13A-090-14D391-47R 265 320 390 90 270
WMZ13A-100-14D391-38R 265 320 390 100 300
WMZ13A-110-14D391-33R 265 320 390 110 330
WMZ13A-120-14D391-25R 265 320 390 120 360
WMZ13A-080-16D391-82R 265 320 390 80 240
WMZ13A-090-16D391-68R 265 320 390 90 270
WMZ13A-100-16D391-47R 265 320 390 100 300
WMZ13A-110-16D391-38R 265 320 390 110 330
WMZ13A-120-16D391-33R 265 320 390 120 360
WMZ13A-135-16D391-25R 265 320 390 135 375
WMZ13A-110-20D391-47R 265 320 390 110 330
WMZ13A-120-20D391-38R 265 320 390 120 360
WMZ13A-130-20D391-33R 265 320 390 130 390
WMZ13A-150-20D391-25R 265 320 390 150 450
WMZ13A-160-20D391-22R 265 320 390 160 480
WMZ13A-180-20D391-15R 265 320 390 180 540
WMZ13A-200-20D391-12R 265 320 390 200 600

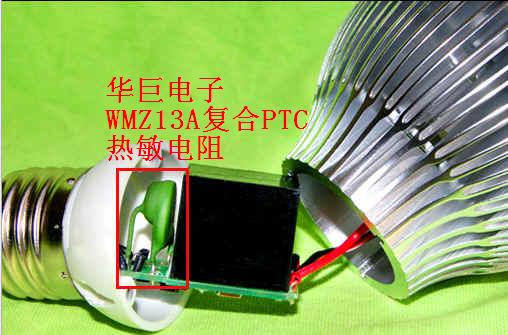

WMZ13A复合PTC热敏电阻在LED驱动电源的保护中的应用:

WMZ13A系列复合PTC热敏电阻可以用来解决小功率LED驱动电源遇到的过压、过热、过流方面的防护问题。众多LED驱动电源厂家在设计中首选的过电压保护方案。但是,由于压敏电阻不能通过持续的大电流,并且在响应过程中会因压敏电压的降低而逐渐失效的特性决定了压敏电阻在使用过程故障率居高不下的现实。设计者们不得不将压敏电阻的尺寸和压敏电压参数逐步加大和提高,但提高压敏电压后高残压降会对电路产生不利影响。其次,NTC热敏电阻作为功率型浪涌抑制器,只在开关电源通电一瞬间对开关管、电解电容有冲击保护作用。正常工作过程中因其阻值较低,对线路脉冲、操作浪涌的影响则无能为力,特别是间隔较短时间的开关操作对使用NTC作浪涌抑制的开关电源则是致命伤害。另外,用在开关电源初级使用的保险管常会因瞬态过电压时压敏的响应使其熔断造成不必要的维护。在使用PTC热敏电阻作自恢复保险丝时,由于PTC热敏电阻的额定工作电流与环境温度紧密联系,为了兼顾PTC热敏电阻在最低工作电压,最高环境温度下的工作电流而使得PTC热敏电阻在常温或低温环境下过电压保护时的速度偏慢或不保护,使LED驱动电源后级电路出现故障的概率增大。由于以上原因,我们研发了一款恰当的复合型PTC热敏电阻,不用考虑较低的环境温度对反应速度的影响,并能恰当地降低浪涌电压及群脉冲等对LED驱动电源的影响。意外过电压时,nS级的短时间内立即响应,使电源电压钳位在压敏电阻的残压范围内,电源正常工作,过压降低后恢复到最初工作状态。具体是将一个PTC热敏电阻和一个压敏电阻封装在一起,利用压敏电阻过电压时产生的电流和温度使热敏电阻响应迅速,利用热敏电阻阻值上升对电压和电流的影响反过来对压敏电阻进行保护。由于有了热敏电阻和压敏电阻之间电流和电压的综合保护效果,在不担心压敏电阻损毁的前提下,在这款复合型PTC热敏电阻的设计中,我们对压敏电阻的压敏电压和热敏电阻的额定工作电流也做了大胆的设计:在保证保护效果的前提下尽可能大地设计了该产品的额定工作电流。为了验证该复合型PTC热敏电阻长期工作的可靠性。我公司经过长时间的在高压老化寿命实验台上450V高压加电1分钟,断电5分钟。200只样品中,热敏电阻与压敏电阻均完好无损。

产品型号 适用LED灯功率

过热保护

额定电流 压敏电压
85~265 175~265 @60±2℃mA V
WMZ13A-120A75R-10D391 3W 6W @80±5℃ 35 390
WMZ13A-120B60R-12D391 5W 11W 65 390
WMZ13A-120LB40R-14D391 7W 15W 95 390

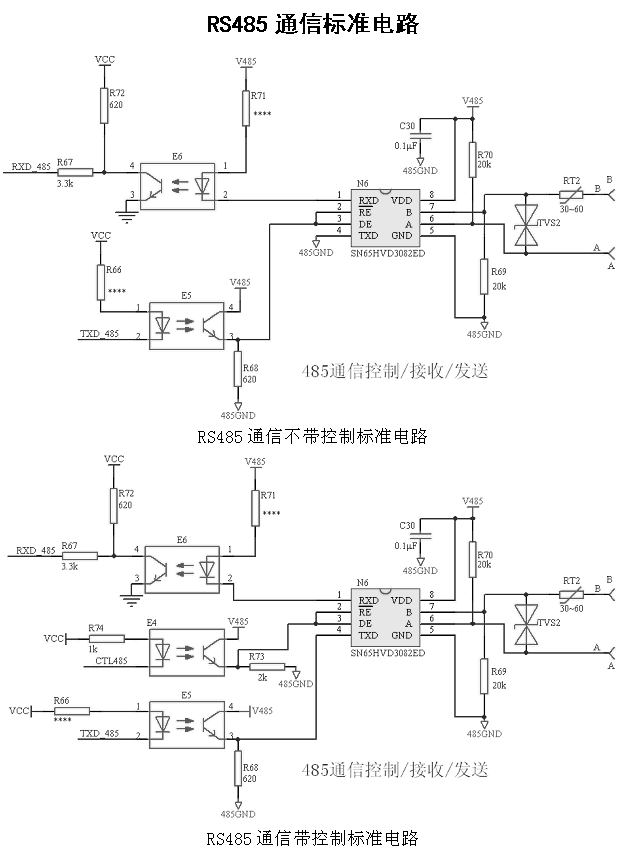

以下几款产品具有稳态阻值小、 额定电流低、耐压能力高、响应速度快等特点,是实现485通讯接口保护的经济适用的选择。推出市场至今引起了很好的市场号应。

耐220Vac,380Vac 485通讯接口保护

型号规格 不动作电流
Ih60
℃(mA
动作电流
It25
/300SmA
备注

WMZ13A-06A(30Ω~60Ω)

20 100 220V过电压

WMZ13A-06A(50Ω~80Ω)

15 80

WMZ13A-06C(30Ω~60Ω)

20 100

WMZ13A-06C(56Ω~84Ω)

20 100

WMZ13A-08C(56Ω~84Ω)

30 150 380V过电压

WMZ13A-10A(30Ω~60Ω)

25 150

WMZ13A-10A(50Ω~80Ω)

20 120

变压器初级过压过流保护用PTC热敏电阻

华巨电子 生产的WMZ13APTC热敏电阻器,主要装配在各种家用电器、仪器、仪表的微电脑控制板电源输入端或通讯线路、通讯设备中作过流过压过热防雷击保护。该产品在电子工程上又叫万次保险丝或自恢复保险丝。由于其对温度和电流的双重敏感性,使其弥补了温度开关对电流不敏感、常规保险丝对温度不敏感的缺点,使其具有响应速度快、保护能力强、可靠性高等优点,是一种真正质优价廉的保护元件。



型号规格

不动作电流

Ih60℃(mA

动作电流

It25/300SmA

适用变压器

1.0Un

mA

1.2Un

mA

1.9Un

mA

WMZ13A-06E(200Ω~400Ω)

25

80

15

20

60

WMZ13A-06E(300Ω~600Ω)

20

70

12

18

50

WMZ13A-06E(500Ω~800Ω)

15

60

10

12

40

WMZ13A-06E(700Ω~1.0KΩ)

10

50

6.5

8

35

WMZ13A-06E(900Ω~1.2KΩ)

8

40

5.0

6.5

30

WMZ13A-06E(1.0KΩ~1.5KΩ)

6

30

4.5

5.0

30

WMZ13A-04B(200Ω~400Ω)

10

35

6.0

8

30

WMZ13A-04B(400Ω~700Ω)

8.5

30

5.0

7.0

25

WMZ13A-04B(500Ω~800Ω)

8

30

4.5

6.5

25

WMZ13A-04B(800Ω~1.2KΩ)

6.5

25

4.0

5.0

20

WMZ13A-04B(1.0KΩ~1.2KΩ)

6.0

20

4.0

4.5

18

WMZ13A-08D(130Ω~190Ω)

25

80

15

20

70

WMZ13A-08E(150Ω~250Ω)

35

90

25

30

80

WMZ13A-08E(90Ω~160Ω)

40

120

30

35

110

WMZ13A-08E(65Ω~100Ω)

50

150

35

40

130

WMZ13A-08E(45Ω~70Ω)

60

200

40

50

180

WMZ13A-09E(20Ω~40Ω)

80

250

50

70

200
