WMZ12D热敏电阻,MZ15过流保护热敏电阻 WMZ12D过流保护PTC热敏电阻

选型指南      返回上一页面

    华巨电子是专业的PTC热敏电阻生产厂家华巨电子生产的过流保护PTC广泛应用于各类电子产品,过流保护用PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件, 俗称"自复保险丝""万次保险丝"。它取代传统的保险丝,可广泛用于马达、变压器、开关电源、电子线路等的过流过热保护, 过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。 传统的保险丝在线路熔断后无法自行恢复,而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态,当再次出现故障时又可以实现其过流过热保护功能 。
1.应用范围:
 华巨电子过流保护型PTC热敏电阻主要用于[变压器(适配器)/初级线圈/充电器/数字万用表/智能电度表/微电机/晶体管]等的过流过热保护,直接串联在负载电路中,在线路出现异常状况时,能够自动限制过电流或阻断电流,当故障排除后又恢复原态,俗称“万次保险丝”。

2.特点:

·无触点的电路及元器件保护  ·自动限制过电流
·故障排除后自动恢复     ·工作时无噪音无火花
·工作可靠、使用方便

3.应用原理:
   将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响电子镇流器(节能灯、变压器、万用表)等被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。
   过流保护型型PTC热敏电阻在[变压器(适配器)/初级线圈/充电器/数字万用表/智能电度表/微电机/晶体管]等过流保护应用领域,南京华巨凭借其科研和工艺等方面的优势,率先推出了以高耐压(V≥300V AC )为特色的WMZ12A型产品。

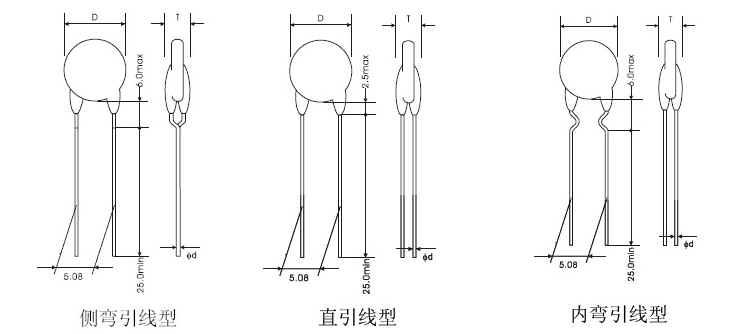

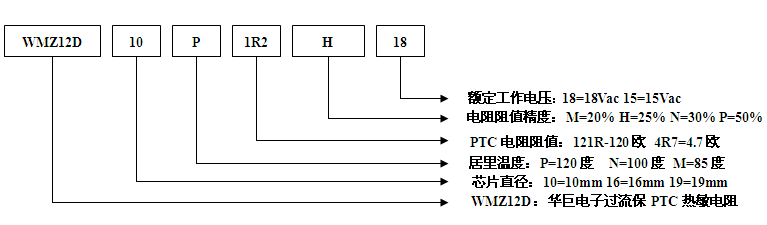

3.型号命名外型结构和尺寸:

使用PTC作为过流保护元件,一般应选取最大不动作电流、最大工作电压合适的规格,同时也应考虑元件的外形尺寸、额定零功率电阻、使用温度范围等因素。通常取电路正常工作时的最大工作电流的1.2~1.5倍为PTC最大不动作电流;线路在正常或不正常状态下可能施加到PTC上的电压应不大于其最大工作电压。

.主要技术参数:
主要用于充电器、适配器(初级线圈)、电能表、数字万用表等过流保护

型号 额定电阻值 不动作电流 动作电流 最大工作 最大电流 居里温度 外形尺寸
R25(Ω) Int(mA) @25℃ 电压 (mm)
±25% @25℃ @60℃ It(mA) Vmax(V) Imax(A) Tc(℃) Dmax Tmax Φd
耐压15Vac系列
WMZ12D-10R1R2H15 1.2 850 700 1550 15 4.3 140 11.0 4.0 0.6
WMZ12D-08R1R0H15 1.0 850 700 1500 15 3.O 9.0 4.0 0.6
WMZ12D-08R1R8H15 1.8 600 500 1100 15 3.0 9.0 4.0 0.6
WMZ12D-07R1R0H15 1.0 750 600 1350 15 2.5 8.0 4.0 0.6
WMZ12D-07R1R2H15 1.2 650 550 1200 15 2.5 8.0 4.0 0.6
WMZ12D-05R4R6H15 4.6 350 300 680 15 1.0 6.5 4.0 0.6
WMZ12D-03R13RH15 13 180 150 350 15 0.7 4.5 4.0 0.5
耐压18Vac系列
WMZ12D-10P1R2H18 1.2 700 600 1400 18 4.3 120 11.0 4.0 0.6
WMZ12D-08P1R018 1.0 650 550 1200 18 3.0 9.0 4.0 0.6
WMZ12D-08P1R8H18 1.8 550 450 1000 18 3.0 9.0 4.0 0.6
WMZ12D-05P4R6H18 4.6 300 250 580 18 1.0 6.5 4.0 0.6
WMZ12D-03P13RRH18 13 145 120 280 18 0.7 4.5 4.0 0.5
