WMZ12B热敏电阻,MZ12过流保护热敏电阻 WMZ12B过流保护PTC热敏电阻

选型指南      返回上一页面

    华巨电子是专业的PTC热敏电阻生产厂家华巨电子生产的过流保护PTC广泛应用于各类电子产品,过流保护用PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件, 俗称"自复保险丝""万次保险丝"。它取代传统的保险丝,可广泛用于马达、变压器、开关电源、电子线路等的过流过热保护, 过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。 传统的保险丝在线路熔断后无法自行恢复,而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态,当再次出现故障时又可以实现其过流过热保护功能 。
1.应用范围:
 华巨电子过流保护型PTC热敏电阻主要用于[变压器(适配器)/初级线圈/充电器/数字万用表/智能电度表/微电机/晶体管]等的过流过热保护,直接串联在负载电路中,在线路出现异常状况时,能够自动限制过电流或阻断电流,当故障排除后又恢复原态,俗称“万次保险丝”。

2.特点:

·无触点的电路及元器件保护  ·自动限制过电流
·故障排除后自动恢复     ·工作时无噪音无火花
·工作可靠、使用方便

3.应用原理:
   将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响电子镇流器(节能灯、变压器、万用表)等被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。
   过流保护型型PTC热敏电阻在[变压器(适配器)/初级线圈/充电器/数字万用表/智能电度表/微电机/晶体管]等过流保护应用领域,南京华巨凭借其科研和工艺等方面的优势,率先推出了以高耐压(V≥300V AC )为特色的WMZ12A型产品。

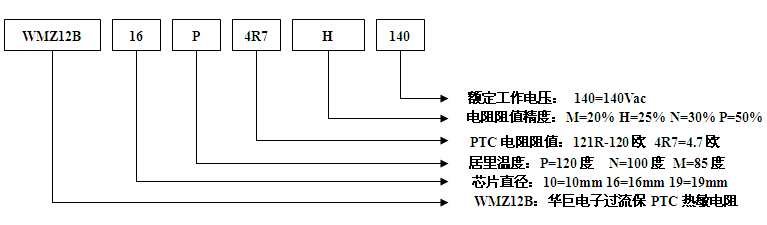

3.型号命名外型结构和尺寸:

使用PTC作为过流保护元件,一般应选取最大不动作电流、最大工作电压合适的规格,同时也应考虑元件的外形尺寸、额定零功率电阻、使用温度范围等因素。通常取电路正常工作时的最大工作电流的1.2~1.5倍为PTC最大不动作电流;线路在正常或不正常状态下可能施加到PTC上的电压应不大于其最大工作电压。

4.主要技术参数:
主要用于充电器、适配器(初级线圈)、电能表、数字万用表等过流保护

型号 额定电阻值 不动作电流 动作电流 最大工作 最大电流 居里温度 外形尺寸
R25(Ω) Int(mA) @25℃ 电压 (mm)
±25% @25℃ @60℃ It(mA) Vmax(V) Imax(A) Tc(℃) Dmax Tmax Φd
耐压140Vac系列
WMZ12B-20P2R6H140  2.6 650 500 1300 140 4.3 120 22.0 5.0 0.6
WMZ12B-16P4R7H140  4.7 425 330 850 140 3.1 17.5 5.0 0.6
WMZ12B-16P5R6H140 5.6 400 310 800 140 3.1 17.5 5.0 0.6
WMZ12B-13P6R8H140  6.8 325 250 650 140 1.8 14.0 5.0 0.6
WMZ12B-12P5R6H140  5.6 325 250 650 140 1.8 13.5 5.0 0.6
WMZ12B-12P6R8H140  6.8 300 230 600 140 1.8 13.5 5.0 0.6
WMZ12B-10P10RH140 10 225 170 450 140 1.2 11.0 5.0 0.6
WMZ12B-10P6R8H140  6.8 275 200 550 140 1.2 11.0 5.0 0.6
WMZ12B-08P22RH140  22 135 110 270 140 0.8 9.0 5.0 0.6
WMZ12B-06P25RH140 25 125 90 250 140 0.5 7.0 5.0 0.6
WMZ12B-05P33RH140  33 90 70 175 140 0.3 6.5 5.0 0.6
WMZ12B-16R2R1H140  2.1 710 570 1420 140 3.1 140 17.5 5.0 0.6
WMZ12B-13R3R8H140  3.8 500 400 1000 140 1.8 14 5.0 0.6
WMZ12B-10R15RH140 15 210 170 420 140 1.2 11 5.0 0.6
WMZ12B-10R6R7H140  6.7 300 230 600 140 1.2 11 5.0 0.6
WMZ12B-10R10RH140 10 250 200 500 140 1.2 11 5.0 0.6
WMZ12B-08R12RH140 12 200 160 400 140 0.6 9 5.0 0.6
