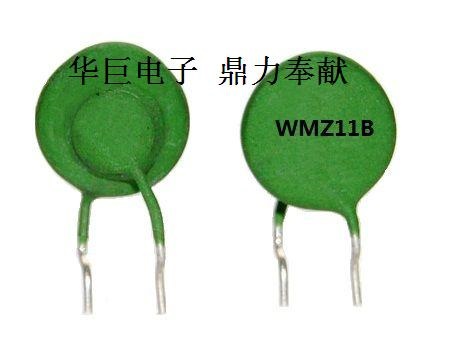

过流保护PTC热敏电阻 灯丝预热延时启动无功耗WMZ11B型PTC热敏电阻

选型指南      返回上一页面

1.应用范围:
   WMZ11B系列无功耗PTC热敏电阻可应用于各种荧光灯电子镇流器,电子节能灯中,不必改动线路将产品直接跨接在灯管的谐振电容两端。无功耗型PTC热敏电阻作为电子镇流器、节能灯预热软启动元件,能大大地提高灯管的开关次数和使用寿命,同时克服了普通PTCR在电子镇流器、节能灯预热启动后,有温升、有功耗的缺点,能有效的提高灯的光通量、流明数和发光效率。
2.应用原理:
    WMZ11B无功耗PTC热敏电阻是把具有适当阻值及居里温度的延迟型PTC热敏电阻同具有适当的开关电压和通流量的压敏电阻进行串联复合而成为无功耗型PTC热敏电阻,用以取代电子镇流器及电子节能灯中的普通热敏电阻PTC热敏电阻。其作用过程如下:当接通电源瞬间,电子镇流器的开路输出电压(一般为1000VPP左右),使压敏电阻导通。导通电流流经灯丝使其预热。适当地选择PTC热敏电阻阻值、体积及居里温度,使在0.4s-2s内无功耗PTC热敏电阻中的PTCR阻值骤增至高阻状态。这样,一方面限制了压敏电阻的通流量,一方面使无功耗PTC热敏电阻预热支路近于开路,这时由LC构成的串联谐振回路起振,谐振电压增大到把灯管点亮,灯点亮后呈负阻特性,灯管两端电压下降到灯管正常工作电压,此灯管工作电压一般远低于所选定的压敏电阻的开关电压,所以,灯点亮后,无功耗热敏电阻自行关断而处于休闲状态。 无功耗PTC热敏电阻是利用PTC热敏电阻的延迟特性来完成灯丝预热时间和PTC热敏电阻的限流特性来保护压敏电阻不至于过荷而烧坏;又利用压敏电阻开关电压特性和荧光灯管的负阻特性满足预热电流并关断预热回路。这样压敏电阻与PTCR的串联复合体-无功耗PTC热敏电阻,就能完成荧光灯灯丝预热及"关断功能。使用中,接通电源,智能热敏电阻就通过电流对灯丝进行预热,在灯管点亮后,无功耗PTC热敏电阻近于开路状态,关断了预热回路,自身功耗近于零,相当于一个无触点的自动开关

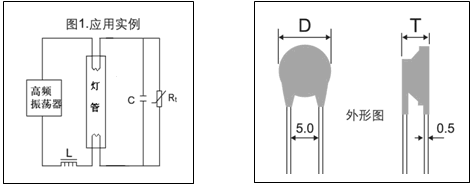

5.外型结构和尺寸:

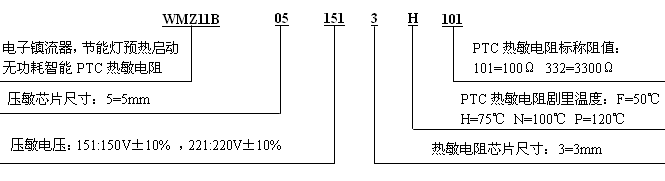

6.产品标志说明:


5.主要技术参数

规格型号 额定零功率电阻值 剧里温度 外形尺寸(mm) 适用灯参数
(KΩ) (℃) Dmax Tmax 管电压 灯功率
(V) (W)
WMZ11B-05800-3F682 6.8±30%

50±7

6.0 6.0 30-45V 5-9W
WMZ11B-05101-3H502 5.0±30%

75±7

6.0

6.0

40-55V

5-9W
WMZ11B-05121-3F602 6.0±30%

50±7

6.0

6.0

50-65V

5-9W
WMZ11B-05121-3H802 8.0±30%

75±7

6.0 6.0

50-65V

5-9W
WMZ11B-05121-3F332 3.3±30%

50±7

6.0

6.0

50-65V

7-11W

WMZ11B-05121-3F222 2.2±30%

50±7

6.0

6.0

50-65V

7-11W

WMZ11B-05121-3H332 3.3±30%

75±7

6.0 6.0

50-65V

7-11W

WMZ11B-05121-3H102 1.0±30%

75±7

6.0

6.0

50-65V

9-15W

WMZ11B-05121-3N152 1.5±30%

100±7

6.0

6.0

50-65V

9-15W

WMZ11B-05131-3H701 0.7±30%

75±7

6.0 6.0 55-75V

9-15W

WMZ11B-05141-3F103 10.0±30%

55±7

6.0

6.0

60-80V

5-9W

WMZ11B-05141-3H202 2.0±30%

75±7

6.0

6.0

60-80V

7-11W

WMZ11B-05151-3H552 5.5±30%

75±7

6.0 6.0

65-87V

5-9W

WMZ11B-05151-3H402 4.0±30%

75±7

6.0

6.0

65-87V

5-9W

WMZ11B-05151-3H332 3.3±30%

75±7

6.0

6.0

65-87V

7-11W

WMZ11B-05151-3H252 2.5±30%

75±7

6.0

6.0

65-87V

7-11W

WMZ11B-05151-3H152 1.5±30%

75±7

6.0

6.0

65-87V

9-15W

WMZ11B-05151-3H102 1.0±30%

75±7

6.0

6.0

65-87V

9-15W

WMZ11B-05151-3H651 0.65±30%

75±7

6.0 6.0

65-87V

11-18W

WMZ11B-05151-3F651 0.65±30%

50±7

6.0

6.0

65-87V

9-15W

WMZ11B-05151-3N152 1.5±30%

100±7

6.0

6.0

65-87V

11-18W

WMZ11B-05181-3H102 1.0±30%

75±7

6.0

6.0

80-105V

9-15W

WMZ11B-05181-3H651 0.65±30%

75±7

6.0

6.0

80-105V

11-18W

WMZ11B-05181-4H471 0.47±30%

75±7

6.0

6.0

80-105V

11-18W

WMZ11B-05181-3H401 0.40±30%

75±7

6.0

6.0

80-105V

11-18W

WMZ11B-05181-4H331 0.33±30%

75±7

6.0

6.0

80-105V

11-18W

WMZ11B-05201-3F252 2.5±30%

55±7

6.0

6.0

85-115V

7-11W

WMZ11B-05201-3H152 1.5±30%

75±7

6.0

6.0

85-115V

7-11W

WMZ11B-05201-3H102 1.0±30%

75±7

6.0

6.0

85-115V

9-15W

WMZ11B-05201-3H701 0.7±30%

75±7

6.0

6.0

85-115V

11-18W

WMZ11B-05201-3N152 1.5±30%

100±7

6.0

6.0

85-115V

11-18W

WMZ11B-05201-3N651 0.65±30%

100±7

8.0

6.0

85-115V

11-18W

WMZ11B-07151-4H681 0.68±30%

75±7

8.0

6.0

65-87V

15-24W

WMZ11B-07151-5H201 0.20±30%

75±7

8.0

6.0

65-87V

18-28W

WMZ11B-07151-5H331 0.33±30%

75±7

8.0

6.0

65-87V

18-28W

WMZ11B-07151-5H401 0.40±30%

75±7

8.0

6.0

65-87V

18-28W

WMZ11B-07181-4H801 0.80±30%

75±7

8.0

6.0

80-105V

15-24W

WMZ11B-07181-4H651 0.65±30%

75±7

8.0

6.0

80-105V

15-24W

WMZ11B-07181-5H651 0.65±30%

75±7

8.0

6.0

80-105V

18-28W

WMZ11B-07181-5H331 0.33±30%

75±7

8.0

6.0

80-105V

18-28W

WMZ11B-07201-3N681 0.68±30%

100±7

8.0

6.0

85-115V

15-24W

WMZ11B-07201-3N501 0.50±30%

100±7

8.0

6.0

85-115V

15-24W

WMZ11B-07201-4H102 1.0±30%

75±7

8.0

6.0

85-115V

15-24W

WMZ11B-07201-4H651 0.65±30%

75±7

8.0

6.0

85-115V

15-24W

WMZ11B-07201-4H401 0.40±30%

75±7

8.0

6.0

85-115V

15-24W

WMZ11B-07201-4H331 0.33±30%

75±7

8.0

6.0

85-115V

15-24W

WMZ11B-07201-5H401 0.40±30%

75±7

8.0

6.0

85-115V

18-28W

WMZ11B-07201-5N681 0.68±30%

100±7

8.0

6.0

85-115V

18-28W

WMZ11B-07281-3H601 0.60±30%

75±7

8.0

6.0

120-160V

15-24W

WMZ11B-07281-5H651 0.65±30%

75±7

8.0

6.0

120-160V

24-36W

WMZ11B-07281-5H331 0.33±30%

75±7

8.0

6.0

120-160V

24-36W

WMZ11B-07301-4H651 0.65±30%

75±7

8.0

6.0

120-160V

21-32W

WMZ11B-07301-5H201 0.20±30%

75±7

8.0

6.0

130-175V

24-36W

WMZ11B-07301-5H401 0.40±30%

75±7

8.0

6.0

130-175V

24-36W

WMZ11B-07361-4H202 2.0±30%

75±7

8.0

6.0

160-210V

15-24W

WMZ11B-07361-4H102 1.0±30%

75±7

8.0

6.0

160-210V

15-24W

WMZ11B-07361-4H651 0.65±30%

75±7

8.0

6.0

160-210V

18-28W

WMZ11B-07361-5H401 0.40±30%

75±7

8.0

6.0

160-210V

24-36W

WMZ11B-08131-4H651 0.65±30%

75±7

9.0

6.0

55-75V

18-28W

WMZ11B-08131-4H351 0.35±30%

75±7

9.0

6.0

55-75V

18-28W

WMZ11B-08131-5H251 0.25±30%

75±7

9.0

6.0

55-75V

18-28W

WMZ11B-08131-5H401 0.40±30%

75±7

9.0

6.0

55-75V

18-28W

WMZ11B-08231-4H102 1.0±30%

75±7

9.0

6.0

90-125V

18-28W

WMZ11B-08231-4H501 0.50±30%

75±7

9.0

6.0

90-125V

18-28W

WMZ11B-08231-4H351 0.35±30%

75±7

9.0

6.0

90-125V

18-28W

WMZ11B-08231-5H401 0.40±30%

75±7

9.0

6.0

90-125V

18-28W

WMZ11B-08231-5H251 0.25±30%

75±7

9.0

6.0

90-125V

18-28W

WMZ11B-11151-7H151 0.15±30%

75±7

12.0

6.0

65-87V

18-28W

WMZ11B-11181-7H301 0.30±30%

75±7

12.0

6.0

85-105V

24-36W

WMZ11B-11201-5H651 0.65±30%

75±7

12.0

6.0

85-115V

18-28W

WMZ11B-11201-5H401 0.40±30%

75±7

12.0

6.0

85-115V

18-28W

WMZ11B-11201-7H151 0.15±30%

75±7

12.0

6.0

85-115V

24-36W

WMZ11B-11201-7H251 0.25±30%

75±7

12.0

6.0

85-115V

24-36W

WMZ11B-11201-7N221 0.22±30%

100±7

12.0

6.0

85-115V

28-50W

WMZ11B-11241-7H221 0.22±30%

75±7

12.0

6.0

90-125V

24-36W

WMZ11B-11241-7N221 0.22±30%

100±7

12.0

6.0

90-125V

28-50W

WMZ11B-11291-7H151 0.15±30%

75±7

12.0

6.0

130-175V

24-36W

WMZ11B-11351-7H151 0.15±30%

75±7

12.0

6.0

160-210V

24-36W

WMZ11B-14201-8N221 0.22±30%

100±7

15.0

6.0

85-115V

28-50W

WMZ11B-14351-7H201 0.20±30%

75±7

15.0

6.0

160-210V

28-50W

WMZ11B-14351-7N221 0.22±30%

100±7

15.0

6.0

160-210V

36-60W

WMZ11B-14471-7H681 0.68±30%

75±7

15.0

6.0

200-270V

28-50W

WMZ11B-20471-13H151 0.15±30%

75±7

22.0

6.0

200-270V

50-80W

WMZ11B-20361-13H151 0.15±30%

75±7

22.0

6.0

160-210V

50-80W

备注:
1、带*的型号也适用于T5,T8灯管;
2、除上表所列规格型号之外,可按用户要求设计生产其他规格要求的智能PTC热敏电阻器。
3、WMZ11B系列PTC热敏电阻已取得关于ROHS限制的六种有毒,有害物质含量的ITS测试报告。
