贴片过热保护型PTC热敏电阻 贴片过热保护型PTC热敏电阻

选型指南      返回上一页面

   华巨电子是专业的热敏电阻生产商,公司主要于热敏电阻,压敏电阻,自恢复保险丝的研发和生产。公司依托强大的研发能力最新推出过热保护型PTC热敏电阻,为公司又一主打产品。该片状正温度系数 (PTC) 热敏电阻为回流焊接SMD型,用于混合电路中功率晶体管、功率二极管和功率IC的过热传感。
■特点
1. SMD型尺寸小,重量轻,有助于实现电路的微型化。
2. 因为其尺寸小,因此具有卓越的热响应能力。
3. 其固态结构具有卓越的抵抗机械振动与冲击的能力。
4. 非接触式动作设计可实现无噪声。

产品概述

过热保护用PTC热敏电阻器产品概述
  SMDRBH温控PTC热敏电阻利用PTC热敏电阻器在居里温度以上电阻值陡然升高的特性,当环境温度异常升高时,装有PTC热敏电阻器的保护线路通过阻值的改变而接通或断开回路,达到保护组件目的。
SMDRBH温控PTC热敏电阻主要参数
保护温度点TS(℃)
额定零功率电阻值R25(Ω)
保护温度-5℃电阻值(Rs-5,Max)
保护温度+5℃电阻值(Rs+5,Min)

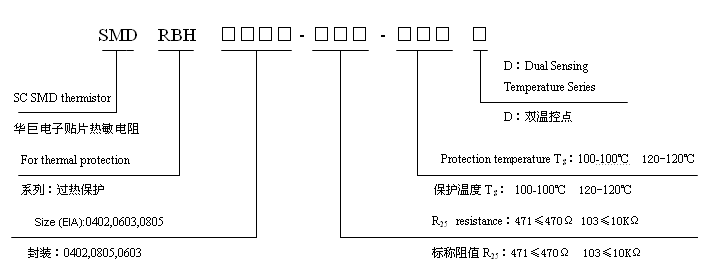

3.型号命名外型结构和尺寸:

SMDRBH贴片温控PTC热敏电阻

双温控点系列

型号

最大电压

额定电阻值R25

保护温度1

保护温度2

工作温度

Vmax (Vdc)

R25 (Ω)

() ()

(℃)

Ts1 Ts2
SMDRBH-0402-471-115D 32 471 115±5 4.7KΩ 130±7 47KΩ -40 to 140
SMDRBH-0402-541-115D 540 115±5 4.7KΩ 135±7 47KΩ -40 to 150
SMDRBH-0402-102-65D 1K 65±5 10KΩ 80±3 100KΩ -40 to 90
SMDRBH-0402-102-75D 1K 75±5 10KΩ 90±3 100KΩ -40 to 100
SMDRBH-0402-102-85D 1K 85±5 10KΩ 100±3 100KΩ -40 to 110
SMDRBH-0402-102-95D 1K 95±5 10KΩ 110±3 100KΩ -40 to 120
SMDRBH-0402-102-105D 1K 105±5 10KΩ 120±3 100KΩ -40 to 130
SMDRBH-0402-102-115D 1K 115±5 10KΩ 130±3 100KΩ -40 to 140
SMDRBH-0402-102-125D 1K 125±5 10KΩ 140±3 100KΩ -40 to 150
SMDRBH-0402-102-135D 1K 135±5 10KΩ 150±3 100KΩ -40 to 160
SMDRBH-0603-471-65D 470 65±5 4.7KΩ 80±7 47KΩ -40 to 90
SMDRBH-0603-471-75D 470 75±5 4.7KΩ 90±7 47KΩ -40 to 100
SMDRBH-0603-471-85D 470 85±5 4.7KΩ 100±7 47KΩ -40 to 110
SMDRBH-0603-471-95D 470 95±5 4.7KΩ 110±7 47KΩ -40 to 120
SMDRBH-0603-471-105D 470 105±5 4.7KΩ 120±7 47KΩ -40 to 130
SMDRBH-0603-471-115D 470 115±5 4.7KΩ 130±7 47KΩ -40 to 140
SMDRBH-0603-471-125D 470 125±5 4.7KΩ 140±7 47KΩ -40 to 150
SMDRBH-0603-471-135D 470 135±5 4.7KΩ 150±7 47KΩ -40 to 160
SMDRBH-0603-471-145D 470 145±5 4.7KΩ 160±7 47KΩ -40 to 170

普通贴片温控PTC热敏电阻

型号

最大电压

保护温度点

额定电阻值R25

下限控温点RS-5(℃)

上限控温点RS+5(℃)

工作温度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

TL(℃)

RL (Ω)

TH (℃)

RH (Ω)

(℃)

SMDRBH-0402-471-105 32 105±5 470 100

≤4.7K

110

≥4.7K

-25~+120
SMDRBH-0402-471-115 115±5

110

120 -25~+130
SMDRBH-0402-471-125 125±5 120 130 -25~+140
SMDRBH-0402-202-75 75±5 2K 70

≤20K

80 ≥20K -25~+90
SMDRBH-0402-103-80 80±5 10K 75

≤4.7M

85

≥4.7M

-20 ~+90
SMDRBH-0402-103-100 100±5 95 105 -20 ~+115
SMDRBH-0402-103-110 110±5 105 115 -20 ~+125
SMDRBH-0402-103-130 130±5 125 135 -25~+145
SMDRBH-0402-473-130 130±5 47K 125 135 -25~+145
SMDRBH-0603-101-130 24 130±7 100

123

≤1K

137 ≥1K -25~+145
SMDRBH-0603-221-90 90±7 220 83

≤2.2K

97 ≥2.2K -25~+105
SMDRBH-0603-221-105 105±7 98 112 -25~+120
SMDRBH-0603-471-65 32 65±5 470

60

≤4.7K

70

≥4.7K

-25~+80
SMDRBH-0603-471-75 75±5 70

80

-25~+90
SMDRBH-0603-471-85 85±5 80 90 -25~+100
SMDRBH-0603-471-95 95±5 90 100 -25~+110
SMDRBH-0603-471-105 105±5 100

110

-25~+120
SMDRBH-0603-471-115 115±5

110

120 -25~+130
SMDRBH-0603-471-125 125±5 120 130 -25~+140
SMDRBH-0603-471-135 135±5 130

140

-25~+150
SMDRBH-0603-471-145 145±5 140 150 -25~+165
SMDRBH-0603-472-105 105±5

4.7K

100

≤47K

110

≥47K -25~+120
SMDRBH-0603-103-75 75±5

10K

70

≤1M

80 ≥4.7M -25~+90
SMDRBH-0603-103-80 80±5 75

85

-25~+95
SMDRBH-0603-103-110 110±5 105

115

-25~+125
SMDRBH-0603-103-120 120±5 115 125 -25~+135
SMDRBH-0603-103-130 130±5 125 135 -25~+145
SMDRBH-0603-473-130 130±5 47K 125 ≤4.7M   ≥10M -25~+145
SMDRBH-0805-101-110 24 110±7 100

103

≤1K

117

≥1K

-25~+125
SMDRBH-0805-101-115 115±7 108

122

-25~+130
SMDRBH-0805-101-130 130±7 123 137 -25~+145
SMDRBH-0805-471-65 32 65±5 470

60

≤4.7K

70

≥4.7K

-25~+80
SMDRBH-0805-471-75 75±5 70

80

-25~+90
SMDRBH-0805-471-85 85±5 80 90 -25~+100
SMDRBH-0805-471-95 95±5 90 100 -25~+110
SMDRBH-0805-471-105 105±5 100

110

-25~+120
SMDRBH-0805-471-115 115±5

110

120 -25~+130
SMDRBH-0805-471-125 125±5 120 130 -25~+140
SMDRBH-0805-471-135 135±5 130

140

-25~+150
SMDRBH-0805-103-130 130±5 10K 125

≤4.7M

135

≥4.7M -25~+145

汽车用温控PTC热敏电阻

型号

最大电压

保护温度点

额定电阻值R25

下限控温点RS-5(℃)

上限控温点RS+5(℃)

工作温度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

TL(℃)

RL (Ω)

TH (℃)

RH (Ω)

(℃)

SMDRBH-0603-471-65A 32 65±5 470

60

≤4.7K

70

≥4.7K

-40~+150
SMDRBH-0603-471-75A 75±5 70

80

SMDRBH-0603-471-85A 85±5 80 90
SMDRBH-0603-471-95A 95±5 90 100
SMDRBH-0603-471-100A 105±5 100

110

SMDRBH-0603-471-115A 115±5

110

120
SMDRBH-0603-471-125A 125±5 120 130
SMDRBH-0603-471-135A 135±5 130

140

SMDRBH-0603-471-145A 145±5 140 150
SMDRBH-0805-471-65A 65±5

60

70

SMDRBH-0805-471-75A 75±5 70

80

SMDRBH-0805-471-85A 85±5 80 90
SMDRBH-0805-471-95A 95±5 90 100
SMDRBH-0805-471-105A 105±5 100

110

SMDRBH-0805-471-115A 115±5

110

120
SMDRBH-0805-471-125A 125±5 120 130
SMDRBH-0805-471-135A 135±5 130

140

汽车用0603贴片双温控点温控PTC热敏电阻

型号

最大电压

额定电阻值R25

保护温度点at4.7 KΩ

保护温度点at47 KΩ

工作温度

Vmax (Vdc)

R25 (Ω)

Ts1 (℃)

Ts2 (℃)

(℃)

SMDRBHA-0603-471-65DA 32 470 65±5 80±7 -40~+150
SMDRBHA-0603-471-75DA 32 470 75±5 90±7 -40~+150
SMDRBHA-0603-471-85DA 32 470 85±5 100±7 -40~+150
SMDRBHA-0603-471-95DA 32 470 95±5 110±7 -40~+150
SMDRBHA-0603-471-105DA 32 470 105±5 120±7 -40~+150
SMDRBHA-0603-471-115DA 32 470 115±5 130±7 -40~+150
SMDRBHA-0603-471-125DA 32 470 125±5 140±7 -40~+160
SMDRBHA-0603-471-135DA 32 470 135±5 150±7 -40~+170

汽车用0805贴片温控PTC热敏电阻

型号

最大电压

保护温度点

电阻

工作温度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

Ts-5

Ts+5

Ts+15

(℃)

SMDRBHA-0805-681-60A 32 60±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-70A 32 70±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-80A 32 80±5 680 ≤5.5K ≥13.3K

≥40K

-40~+150
SMDRBHA-0805-681-90A 32 90±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-95A 32 95±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-100A 32 100±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-110A 32 110±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-120A 32 120±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-130A 32 130±5 680 ≤5.5K ≥13.3K ≥40K -40~+150

华巨温度传感器有限公司过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表

村田 (muRata)型号 EPCOS料号 华巨型号

传感温度 (℃)

0402
PRF15BG102RB6RC / SMDRBH-0402-102-65D 65
PRF15BF102RB6RC / SMDRBH-0402-102-75D 75
PRF15BE102RB6RC / SMDRBH-0402-102-85D 85
PRF15BD102RB6RC / SMDRBH-0402-102-95D 95
PRF15BC102RB6RC / SMDRBH-0402-102-105D 105
PRF15BB102RB6RC / SMDRBH-0402-102-115D 115
PRF15BA102RB6RC / SMDRBH-0402-102-125D 125
PRF15AR102RB6RC / SMDRBH-0402-102-135D 135
PRF15BC471QB1RC B59421A0105A062 SMDRBH-0402-471-105 105
PRF15BB471QB1RC B59421A0115A062 SMDRBH-0402-471-115 115
PRF15BA471QB1RC B59421A0125A062 SMDRBH-0402-471-125 125
PRF15BG103RB6RC / SMDRBH-0402-103-80 80
PRF15BE103RB6RC / SMDRBH-0402-103-100 100
PRF15BD103RB6RC / SMDRBH-0402-103-110 110
PRF15BB103RB6RC / SMDRBH-0402-103-130 130
PRF15BB473RB6RC / SMDRBH-0402-473-130 130
0603
PRF18BG471QB5RB  / SMDRBH-0603-471-65 65
PRF18BF471QB5RB B59601A0075A062 SMDRBH-0603-471-75 75
PRF18BE471QB5RB B59601A0085A062 SMDRBH-0603-471-85 85
PRF18BD471QB5RB B59601A0095A062 SMDRBH-0603-471-95 95
PRF18BC471QB5RB B59601A0105A062 SMDRBH-0603-471-105 105
PRF18BB471QB5RB B59601A0115A062 SMDRBH-0603-471-115 115
PRF18BA471QB5RB B59601A0125A062 SMDRBH-0603-471-125 125
PRF18BF103QB1RB / SMDRBH-0603-103-80 80
PRF18BC103QB1RB / SMDRBH-0603-103-110 110
PRF18BB103QB1RB / SMDRBH-0603-103-120 120
PRF18BA103QB1RB / SMDRBH-0603-103-130 130
PRF18BA473QB1RB / SMDRBH-0603-473-130 130
PRF18AR471QB5RB B59601A0135A062 SMDRBH-0603-471-135 135
PRF18AS471QB5RB B59641A0145A062 SMDRBH-0603-471-145 145
0805
PRF21BG471QB5RB B59701A0070A062 SMDRBH-0805-471-65 65
PRF21BF471QB5RB B59701A0080A062 SMDRBH-0805-471-75 75
PRF21BE471QB5RA B59701A0090A062 SMDRBH-0805-471-85 85
PRF21BD471QB5RA B59701A0100A062 SMDRBH-0805-471-95 95
PRF21BC471QB5RA B59701A0110A062 SMDRBH-0805-471-105 105
PRF21BB471QB5RA B59701A0120A062 SMDRBH-0805-471-115 115
PRF21BA471QB5RA B59701A0130A062 SMDRBH-0805-471-125 125
PRF21AR471QB5RA B59701A0140A062 SMDRBH-0805-471-135 135
PRF21AS471QB5RA / SMDRBH-0805-471-145 145
/ B59721A0070A062 SMDRBHA-0805-681-70 70
/ B59721A0080A062 SMDRBHA-0805-681-80 80
/ B59721A0900A062 SMDRBHA-0805-681-90 90
/ B59721A0100A062 SMDRBHA-0805-681-100 100
/ B59721A0110A062 SMDRBHA-0805-681-110 110
/ B59721A0120A062 SMDRBHA-0805-681-120 120
/ B59721A0130A062 SMDRBHA-0805-681-130 130
