过热保护型PTC热敏电阻 过热保护型PTC热敏电阻

选型指南      返回上一页面

   华巨电子是专业的热敏电阻生产商,公司主要于热敏电阻,压敏电阻,自恢复保险丝的研发和生产。公司依托强大的研发能力最新推出过热保护型PTC热敏电阻,为公司又一主打产品。

产品概述

过热保护用PTC热敏电阻器产品概述
  SCRBH温控PTC热敏电阻利用PTC热敏电阻器在居里温度以上电阻值陡然升高的特性,当环境温度异常升高时,装有PTC热敏电阻器的保护线路通过阻值的改变而接通或断开回路,达到保护组件目的。

SCRBH温控PTC热敏电阻主要参数
保护温度点TS(℃)
额定零功率电阻值R25(Ω)
保护温度时的电阻值(Rs,Min)
保护温度-15℃电阻值(RS-15,Max)

1. SCRBH温控型PTC热敏电阻系列产品分两种外形:A-引线型、B-表面贴装型
2. 保护温度范围:60~130℃
3. 反应时间快
4. 长期稳定
5. 外形尺寸小、安装方便
6. 产品过热保护后不需要再设置

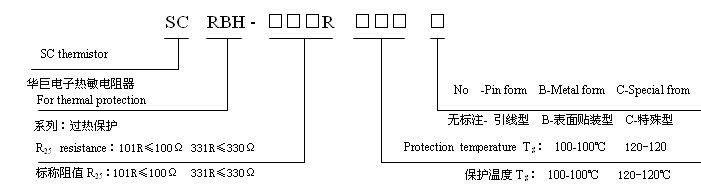

3.型号命名外型结构和尺寸:

SCRBH外观及结构图

应用范围

1. 开关电源
2. 电子设备(电机、变压器等)
3. 功率器件

·SCRBH过热保护型号和参数列表,其中A代表基本引线型,B代表有固定金属插片型。

A/B型号

最大电压

保护温度点-10

额定电阻值R25

 电阻值TS-10℃(最大)

电阻值TS ℃(最小)

最大电流

Vmax(V)

Ts(℃)

 (Ω)

(Ω)

R(Ω)

Imax(mA)

SCRBH-101R-60A/B

30(Vdc)

50 100max

≤330

≥470

100

SCRBH-101R-70A/B 30(Vdc) 60 100max

≤330

≥470 100
SCRBH-101R-80A/B 30(Vdc) 70 100max

≤330

≥470 100
SCRBH-101R-90A/B 30(Vdc) 80 100max

≤330

≥470 100
SCRBH-101R-100A/B 30(Vdc) 90 100max

≤330

≥470 100
SCRBH-101R-110A/B 30(Vdc) 100 100max

≤330

≥470 100
SCRBH-101R-120A/B 30(Vdc) 110 100max

≤330

≥470 100
SCRBH-101R-130A/B 30(Vdc) 120 100max

≤330

≥470 100
SCRBH-331R-60A/B 30(Vdc) 50 330max

≤1.5K

≥2.2K 100
SCRBH-331R-70A/B 30(Vdc) 60 330max

≤1.5K

≥2.2K 100
SCRBH-331R-80A/B 30(Vdc) 70 330max

≤1.5K

≥2.2K 100
SCRBH-331R-90A/B 30(Vdc) 80 330max

≤1.5K

≥2.2K 100
SCRBH-331R-100A/B 30(Vdc) 90 330max

≤1.5K

≥2.2K 100
SCRBH-331R-110A/B 30(Vdc) 100 330max

≤1.5K

≥2.2K 100
SCRBH-331R-120A/B 30(Vdc) 110 330max

≤1.5K

≥2.2K 100
SCRBH-331R-130A/B 30(Vdc) 120 330max

≤1.5K

≥2.2K 100
应用范围

1. 开关电源
2. 电子设备(电机、变压器等)
3. 功率器件

·SCRBH过热保护型号和参数列表,其中A代表基本引线型,B代表有固定金属插片型。

A/B型号

最大电压

保护温度点

额定电阻值R25

 电阻值TS-5℃(最大)

电阻值TS+5℃(最小)

最大电流

Vmax(V)

Ts(℃)

 (Ω)

(Ω)

R(Ω)

Imax(mA)

SCRBH-101R-55A/B

30(Vdc)

55 100max

≤330

≥470

100

SCRBH-101R-65A/B 30(Vdc) 65 100max

≤330

≥470 100
SCRBH-101R-75A/B 30(Vdc) 75 100max

≤330

≥470 100
SCRBH-101R-85A/B 30(Vdc) 85 100max

≤330

≥470 100
SCRBH-101R-95A/B 30(Vdc) 95 100max

≤330

≥470 100
SCRBH-101R-105A/B 30(Vdc) 105 100max

≤330

≥470 100
SCRBH-101R-115A/B 30(Vdc) 115 100max

≤330

≥470 100
SCRBH-101R-125A/B 30(Vdc) 125 100max

≤330

≥470 100
SCRBH-331R-55A/B 30(Vdc) 55 330max

≤1.5K

≥2.2K 100
SCRBH-331R-65A/B 30(Vdc) 65 330max

≤1.5K

≥2.2K 100
SCRBH-331R-75A/B 30(Vdc) 75 330max

≤1.5K

≥2.2K 100
SCRBH-331R-85A/B 30(Vdc) 85 330max

≤1.5K

≥2.2K 100
SCRBH-331R-95A/B 30(Vdc) 95 330max

≤1.5K

≥2.2K 100
SCRBH-331R-105A/B 30(Vdc) 105 330max

≤1.5K

≥2.2K 100
SCRBH-331R-115A/B 30(Vdc) 115 330max

≤1.5K

≥2.2K 100
SCRBH-331R-125A/B 30(Vdc) 125 330max

≤1.5K

≥2.2K 100




华巨温度传感器有限公司过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表

华巨型号 村田型号 村田型号
SCRBH-101R-55A/B PTFL04BH471Q2N34B0 PTFM04BH471Q2N34B0
SCRBH-101R-65A/B PTFL04BG471Q2N34B0 PTFM04BG471Q2N34B0
SCRBH-101R-75A/B PTFL04BF471Q2N34B0 PTFM04BF471Q2N34B0
SCRBH-101R-85A/B PTFL04BE471Q2N34B0 PTFM04BE471Q2N34B0
SCRBH-101R-95A/B PTFL04BD471Q2N34B0 PTFM04BD471Q2N34B0
SCRBH-101R-105A/B PTFL04BC471Q2N34B0 PTFM04BC471Q2N34B0
SCRBH-101R-115A/B PTFL04BB471Q2N34B0 PTFM04BB471Q2N34B0
SCRBH-101R-125A/B
SCRBH-331R-55A/B PTFL04BH222Q2N34B0 PTFM04BH222Q2N34B0
SCRBH-331R-65A/B PTFL04BG222Q2N34B0 PTFM04BG222Q2N34B0
SCRBH-331R-75A/B PTFL04BF222Q2N34B0 PTFM04BF222Q2N34B0
SCRBH-331R-85A/B PTFL04BE222Q2N34B0 PTFM04BE222Q2N34B0
SCRBH-331R-95A/B PTFL04BD222Q2N34B0 PTFM04BD222Q2N34B0
SCRBH-331R-105A/B PTFL04BC222Q2N34B0 PTFM04BC222Q2N34B0
SCRBH-331R-115A/B PTFL04BB222Q2N34B0 PTFM04BB222Q2N34B0
SCRBH-331R-125A/B

·HSCRBH过热保护型号和参数列表,其中A代表基本引线型,B代表有固定金属插片型。

A/B型号

最大电压

保护温度点

额定电阻值R25

 Ts-5℃

 Ts+5℃

 Ts+15℃

 Ts+23℃

最大电流

Vmax(V)

Ts(℃)

 (Ω)

(Ω)

(Ω)

(Ω)

(Ω)

Imax(mA)

HSCRBH-101R-60A/B

30(Vdc)

60 100max

570max

570min

10Kmin 100
HSCRBH-101R-70A/B 30(Vdc) 70
HSCRBH-101R-80A/B 30(Vdc) 80
HSCRBH-101R-90A/B 30(Vdc) 90 550max 1330min 4000min
HSCRBH-101R-100A/B 30(Vdc) 100
HSCRBH-101R-110A/B 30(Vdc) 110
HSCRBH-101R-120A/B 30(Vdc) 120
HSCRBH-101R-130A/B 30(Vdc) 130
HSCRBH-101R-140A/B 30(Vdc) 140
HSCRBH-101R-150A/B 30(Vdc) 150
HSCRBH-101R-160A/B 30(Vdc) 160
HSCRBH-101R-170A/B 30(Vdc) 170
HSCRBH-101R-180A/B 30(Vdc) 180


华巨温度传感器有限公司过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表

华巨型号 EPCOS型号 EPCOS型号
HSCRBH-101R-60A/B B59100C0060A070 B59901D0060A040
HSCRBH-101R-70A/B B59100C0070A070 B59901D0070A040
HSCRBH-101R-80A/B B59100C0080A070 B59901D0080A040
HSCRBH-101R-90A/B B59100C0090A070 B59901D0090A040
HSCRBH-101R-100A/B B59100C0100A070 B59901D0100A040
HSCRBH-101R-110A/B B59100C0110A070 B59901D0110A040
HSCRBH-101R-120A/B B59100C0120A070 B59901D0120A040
HSCRBH-101R-130A/B B59100C0130A070 B59901D0130A040
HSCRBH-101R-140A/B B59100C0140A070 B59901D0140A040
HSCRBH-101R-150A/B B59100C0150A070 B59901D0150A040
HSCRBH-101R-160A/B B59100C0160A070 B59901D0160A040
HSCRBH-101R-170A/B B59100C0170A070 B59901D0170A040
HSCRBH-101R-180A/B B59100C0180A070 B59901D0180A040


SMDRBH贴片温控PTC热敏电阻

双温控点系列

型号

最大电压

额定电阻值R25

保护温度1

保护温度2

工作温度

Vmax (Vdc)

R25 (Ω)

() ()

(℃)

Ts1 Ts2
SMDRBH-0402-471-115D 32 471 115±5 4.7KΩ 130±7 47KΩ -40 to 140
SMDRBH-0402-541-115D 540 115±5 4.7KΩ 135±7 47KΩ -40 to 150
SMDRBH-0402-102-65D 1K 65±5 10KΩ 80±3 100KΩ -40 to 90
SMDRBH-0402-102-75D 1K 75±5 10KΩ 90±3 100KΩ -40 to 100
SMDRBH-0402-102-85D 1K 85±5 10KΩ 100±3 100KΩ -40 to 110
SMDRBH-0402-102-95D 1K 95±5 10KΩ 110±3 100KΩ -40 to 120
SMDRBH-0402-102-105D 1K 105±5 10KΩ 120±3 100KΩ -40 to 130
SMDRBH-0402-102-115D 1K 115±5 10KΩ 130±3 100KΩ -40 to 140
SMDRBH-0402-102-125D 1K 125±5 10KΩ 140±3 100KΩ -40 to 150
SMDRBH-0402-102-135D 1K 135±5 10KΩ 150±3 100KΩ -40 to 160
SMDRBH-0603-471-65D 470 65±5 4.7KΩ 80±7 47KΩ -40 to 90
SMDRBH-0603-471-75D 470 75±5 4.7KΩ 90±7 47KΩ -40 to 100
SMDRBH-0603-471-85D 470 85±5 4.7KΩ 100±7 47KΩ -40 to 110
SMDRBH-0603-471-95D 470 95±5 4.7KΩ 110±7 47KΩ -40 to 120
SMDRBH-0603-471-105D 470 105±5 4.7KΩ 120±7 47KΩ -40 to 130
SMDRBH-0603-471-115D 470 115±5 4.7KΩ 130±7 47KΩ -40 to 140
SMDRBH-0603-471-125D 470 125±5 4.7KΩ 140±7 47KΩ -40 to 150
SMDRBH-0603-471-135D 470 135±5 4.7KΩ 150±7 47KΩ -40 to 160
SMDRBH-0603-471-145D 470 145±5 4.7KΩ 160±7 47KΩ -40 to 170

普通贴片温控PTC热敏电阻

型号

最大电压

保护温度点

额定电阻值R25

下限控温点RS-5(℃)

上限控温点RS+5(℃)

工作温度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

TL(℃)

RL (Ω)

TH (℃)

RH (Ω)

(℃)

SMDRBH-0402-471-105 32 105±5 470 100

≤4.7K

110

≥4.7K

-25~+120
SMDRBH-0402-471-115 115±5

110

120 -25~+130
SMDRBH-0402-471-125 125±5 120 130 -25~+140
SMDRBH-0402-202-75 75±5 2K 70

≤20K

80 ≥20K -25~+90
SMDRBH-0402-103-80 80±5 10K 75

≤4.7M

85

≥4.7M

-20 ~+90
SMDRBH-0402-103-100 100±5 95 105 -20 ~+115
SMDRBH-0402-103-110 110±5 105 115 -20 ~+125
SMDRBH-0402-103-130 130±5 125 135 -25~+145
SMDRBH-0402-473-130 130±5 47K 125 135 -25~+145
SMDRBH-0603-101-130 24 130±7 100

123

≤1K

137 ≥1K -25~+145
SMDRBH-0603-221-90 90±7 220 83

≤2.2K

97 ≥2.2K -25~+105
SMDRBH-0603-221-105 105±7 98 112 -25~+120
SMDRBH-0603-471-65 32 65±5 470

60

≤4.7K

70

≥4.7K

-25~+80
SMDRBH-0603-471-75 75±5 70

80

-25~+90
SMDRBH-0603-471-85 85±5 80 90 -25~+100
SMDRBH-0603-471-95 95±5 90 100 -25~+110
SMDRBH-0603-471-105 105±5 100

110

-25~+120
SMDRBH-0603-471-115 115±5

110

120 -25~+130
SMDRBH-0603-471-125 125±5 120 130 -25~+140
SMDRBH-0603-471-135 135±5 130

140

-25~+150
SMDRBH-0603-471-145 145±5 140 150 -25~+165
SMDRBH-0603-472-105 105±5

4.7K

100

≤47K

110

≥47K -25~+120
SMDRBH-0603-103-75 75±5

10K

70

≤1M

80 ≥4.7M -25~+90
SMDRBH-0603-103-80 80±5 75

85

-25~+95
SMDRBH-0603-103-110 110±5 105

115

-25~+125
SMDRBH-0603-103-120 120±5 115 125 -25~+135
SMDRBH-0603-103-130 130±5 125 135 -25~+145
SMDRBH-0603-473-130 130±5 47K 125 ≤4.7M   ≥10M -25~+145
SMDRBH-0805-101-110 24 110±7 100

103

≤1K

117

≥1K

-25~+125
SMDRBH-0805-101-115 115±7 108

122

-25~+130
SMDRBH-0805-101-130 130±7 123 137 -25~+145
SMDRBH-0805-471-65 32 65±5 470

60

≤4.7K

70

≥4.7K

-25~+80
SMDRBH-0805-471-75 75±5 70

80

-25~+90
SMDRBH-0805-471-85 85±5 80 90 -25~+100
SMDRBH-0805-471-95 95±5 90 100 -25~+110
SMDRBH-0805-471-105 105±5 100

110

-25~+120
SMDRBH-0805-471-115 115±5

110

120 -25~+130
SMDRBH-0805-471-125 125±5 120 130 -25~+140
SMDRBH-0805-471-135 135±5 130

140

-25~+150
SMDRBH-0805-103-130 130±5 10K 125

≤4.7M

135

≥4.7M -25~+145

汽车用温控PTC热敏电阻

型号

最大电压

保护温度点

额定电阻值R25

下限控温点RS-5(℃)

上限控温点RS+5(℃)

工作温度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

TL(℃)

RL (Ω)

TH (℃)

RH (Ω)

(℃)

SMDRBH-0603-471-65A 32 65±5 470

60

≤4.7K

70

≥4.7K

-40~+150
SMDRBH-0603-471-75A 75±5 70

80

SMDRBH-0603-471-85A 85±5 80 90
SMDRBH-0603-471-95A 95±5 90 100
SMDRBH-0603-471-100A 105±5 100

110

SMDRBH-0603-471-115A 115±5

110

120
SMDRBH-0603-471-125A 125±5 120 130
SMDRBH-0603-471-135A 135±5 130

140

SMDRBH-0603-471-145A 145±5 140 150
SMDRBH-0805-471-65A 65±5

60

70

SMDRBH-0805-471-75A 75±5 70

80

SMDRBH-0805-471-85A 85±5 80 90
SMDRBH-0805-471-95A 95±5 90 100
SMDRBH-0805-471-105A 105±5 100

110

SMDRBH-0805-471-115A 115±5

110

120
SMDRBH-0805-471-125A 125±5 120 130
SMDRBH-0805-471-135A 135±5 130

140

汽车用0603贴片双温控点温控PTC热敏电阻

型号

最大电压

额定电阻值R25

保护温度点at4.7 KΩ

保护温度点at47 KΩ

工作温度

Vmax (Vdc)

R25 (Ω)

Ts1 (℃)

Ts2 (℃)

(℃)

SMDRBHA-0603-471-65DA 32 470 65±5 80±7 -40~+150
SMDRBHA-0603-471-75DA 32 470 75±5 90±7 -40~+150
SMDRBHA-0603-471-85DA 32 470 85±5 100±7 -40~+150
SMDRBHA-0603-471-95DA 32 470 95±5 110±7 -40~+150
SMDRBHA-0603-471-105DA 32 470 105±5 120±7 -40~+150
SMDRBHA-0603-471-115DA 32 470 115±5 130±7 -40~+150
SMDRBHA-0603-471-125DA 32 470 125±5 140±7 -40~+160
SMDRBHA-0603-471-135DA 32 470 135±5 150±7 -40~+170

汽车用0805贴片温控PTC热敏电阻

型号

最大电压

保护温度点

电阻

工作温度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

Ts-5

Ts+5

Ts+15

(℃)

SMDRBHA-0805-681-60A 32 60±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-70A 32 70±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-80A 32 80±5 680 ≤5.5K ≥13.3K

≥40K

-40~+150
SMDRBHA-0805-681-90A 32 90±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-95A 32 95±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-100A 32 100±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-110A 32 110±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-120A 32 120±5 680 ≤5.5K ≥13.3K ≥40K -40~+150
SMDRBHA-0805-681-130A 32 130±5 680 ≤5.5K ≥13.3K ≥40K -40~+150

华巨温度传感器有限公司过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表

抵制日货从我做起华巨电阻推出替代日本村田的贴片PTC热敏电阻

村田 (muRata)型号 EPCOS料号 华巨型号

传感温度 (℃)

0402
PRF15BG102RB6RC / SMDRBH-0402-102-65D 65
PRF15BF102RB6RC / SMDRBH-0402-102-75D 75
PRF15BE102RB6RC / SMDRBH-0402-102-85D 85
PRF15BD102RB6RC / SMDRBH-0402-102-95D 95
PRF15BC102RB6RC / SMDRBH-0402-102-105D 105
PRF15BB102RB6RC / SMDRBH-0402-102-115D 115
PRF15BA102RB6RC / SMDRBH-0402-102-125D 125
PRF15AR102RB6RC / SMDRBH-0402-102-135D 135
PRF15BC471QB1RC B59421A0105A062 SMDRBH-0402-471-105 105
PRF15BB471QB1RC B59421A0115A062 SMDRBH-0402-471-115 115
PRF15BA471QB1RC B59421A0125A062 SMDRBH-0402-471-125 125
PRF15BG103RB6RC / SMDRBH-0402-103-80 80
PRF15BE103RB6RC / SMDRBH-0402-103-100 100
PRF15BD103RB6RC / SMDRBH-0402-103-110 110
PRF15BB103RB6RC / SMDRBH-0402-103-130 130
PRF15BB473RB6RC / SMDRBH-0402-473-130 130
0603
PRF18BG471QB5RB  / SMDRBH-0603-471-65 65
PRF18BF471QB5RB B59601A0075A062 SMDRBH-0603-471-75 75
PRF18BE471QB5RB B59601A0085A062 SMDRBH-0603-471-85 85
PRF18BD471QB5RB B59601A0095A062 SMDRBH-0603-471-95 95
PRF18BC471QB5RB B59601A0105A062 SMDRBH-0603-471-105 105
PRF18BB471QB5RB B59601A0115A062 SMDRBH-0603-471-115 115
PRF18BA471QB5RB B59601A0125A062 SMDRBH-0603-471-125 125
PRF18BF103QB1RB / SMDRBH-0603-103-80 80
PRF18BC103QB1RB / SMDRBH-0603-103-110 110
PRF18BB103QB1RB / SMDRBH-0603-103-120 120
PRF18BA103QB1RB / SMDRBH-0603-103-130 130
PRF18BA473QB1RB / SMDRBH-0603-473-130 130
PRF18AR471QB5RB B59601A0135A062 SMDRBH-0603-471-135 135
PRF18AS471QB5RB B59641A0145A062 SMDRBH-0603-471-145 145
0805
PRF21BG471QB5RB B59701A0070A062 SMDRBH-0805-471-65 65
PRF21BF471QB5RB B59701A0080A062 SMDRBH-0805-471-75 75
PRF21BE471QB5RA B59701A0090A062 SMDRBH-0805-471-85 85
PRF21BD471QB5RA B59701A0100A062 SMDRBH-0805-471-95 95
PRF21BC471QB5RA B59701A0110A062 SMDRBH-0805-471-105 105
PRF21BB471QB5RA B59701A0120A062 SMDRBH-0805-471-115 115
PRF21BA471QB5RA B59701A0130A062 SMDRBH-0805-471-125 125
PRF21AR471QB5RA B59701A0140A062 SMDRBH-0805-471-135 135
PRF21AS471QB5RA / SMDRBH-0805-471-145 145
/ B59721A0070A062 SMDRBHA-0805-681-70 70
/ B59721A0080A062 SMDRBHA-0805-681-80 80
/ B59721A0900A062 SMDRBHA-0805-681-90 90
/ B59721A0100A062 SMDRBHA-0805-681-100 100
/ B59721A0110A062 SMDRBHA-0805-681-110 110
/ B59721A0120A062 SMDRBHA-0805-681-120 120
/ B59721A0130A062 SMDRBHA-0805-681-130 130

SCRBHC电机保护PTC热敏电阻

应用范围:

 该产品广泛应用于需要超温保护的场合。将产品安装在需要超温保护的设备中,PTC电阻信号传至电机保护器中,当温度接近绝缘耐热等级温度时,电机保护器断开电路实施保护。

特点:

  由超小型PTC热敏电阻制成,体积小、寿命长、稳定性好、灵敏度高。技术指标均达到国际同类产品水平。

使用

  可以单支使用,也可以多只串联使用,在同一电路中控制不同点的温度。

技术数据

 控制温度范围为Tk60℃~Tk180℃。控制温度Tk每间隔5℃设定一种规格。一至六芯都可根据用户的要求生产,SCRBHC系列采用德国DIN 44080、DIN 44081、DIN 44082标准。

命名方式:

标准引线长度DS:520 200 200 520  DK 520 520 (单位:mm)

常规型号:

PTC热敏电阻参数数据 ES系列(单芯) DS系列(三芯) 单位
最大工作电压 Umax

25

25

V

额定动作温度 Tk

60~180

60~180

Tk公差

±5

±5

Tk的重复性 ΔT

±0.5

±0.5

额定电阻值 R25±1℃

≤100

≤300

Ω

下限控温点(V≤2.5V) TK-5(℃)

≤550

≤1650

Ω

上限控温点(V≤2.5V) TK+5(℃)

≥1330

≥3990

Ω

保护温+15℃电阻值 TK+15(℃)

≥4

≥12

热响应时间 Ts

≤5

≤5

S

绝缘耐压 V

2.5

2.5

KV

导线拉力

承受10N,10S拉力无损坏现象

承受10N,10S拉力无损坏现象

N

最高存放温度 TLmax

160

160

最低存放温度 TLmin

-25

-26

工作原理

 PTC热敏电阻具有正温度系数电阻特性。当温度达到其居里点时,半导体陶瓷相变开始,其电阻值随温度的升高而快速增大,在控制温度点Tk附近,变化尤其明显,从而起到控制电路的目的



推荐按下表选用热敏电阻传感器(仅供参考)

控制温度对应的引线颜色

保护温度 30 40 50 60 70 80 90 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 180
线色  棕  棕  棕  白  白  白  绿  红  兰  棕  兰  灰  红  兰  红  白  白  黑  兰  兰  兰  白  白
线色  黑  红  灰  灰  棕  白  绿  红  灰  棕  绿  灰  绿  兰  黑  兰  黑  黑  黑  红  棕  绿  红

华巨温度传感器有限公司过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表

华巨型号 EPCOS型号 KRIWAN型号
DJRBH-60-ES B59100M1060A070 01 D 116
DJRBH-70-ES B59100M1070A070 01 D 117
DJRBH-80-ES B59100M1080A070 01 D 118
DJRBH-90-ES B59100M1090A070 01 D 119
DJRBH-100-ES B59100M1100A070 01 D 200
DJRBH-110-ES B59100M1110A070 01 D 210
DJRBH-120-ES B59100M1120A070 01 D 220
DJRBH-130-ES B59100M1130A070 01 D 230
DJRBH-140-ES B59100M1145A070 01 D 240
DJRBH-145-ES B59100M1140A070 01 D 245
DJRBH-150-ES B59100M1150A070 01 D 250
DJRBH-155-ES B59100M1155A070 01 D 255
DJRBH-160-ES B59100M1160A070 01 D 260
DJRBH-170-ES B59100M1170A070 01 D 270
DJRBH-180-ES B59100M1180A070 01 D 280
DJRBH-060-DS B59300M1060A070 01 D 456
DJRBH-070-DS B59300M1070A070 01 D 457
DJRBH-080-DS B59300M1080A070 01 D 458
DJRBH-090-DS B59300M1090A070 01 D 459
DJRBH-100-DS B59300M1100A070 01 D 460
DJRBH-110-DS B59300M1110A070 01 D 461
DJRBH-120-DS B59300M1120A070 01 D 462
DJRBH-130-DS B59300M1130A070 01 D 463
DJRBH-140-DS B59300M1140A070 01 D 468
DJRBH-145-DS B59300M1145A070 01 D 464
DJRBH-150-DS B59300M1150A070 01 D 469
DJRBH-155-DS B59300M1155A070 01 D 465
DJRBH-160-DS B59300M1160A070 01 D 470
DJRBH-170-DS B59300M1170A070 01 D 466
DJRBH-180-DS B59300M1180A070 01 D 467

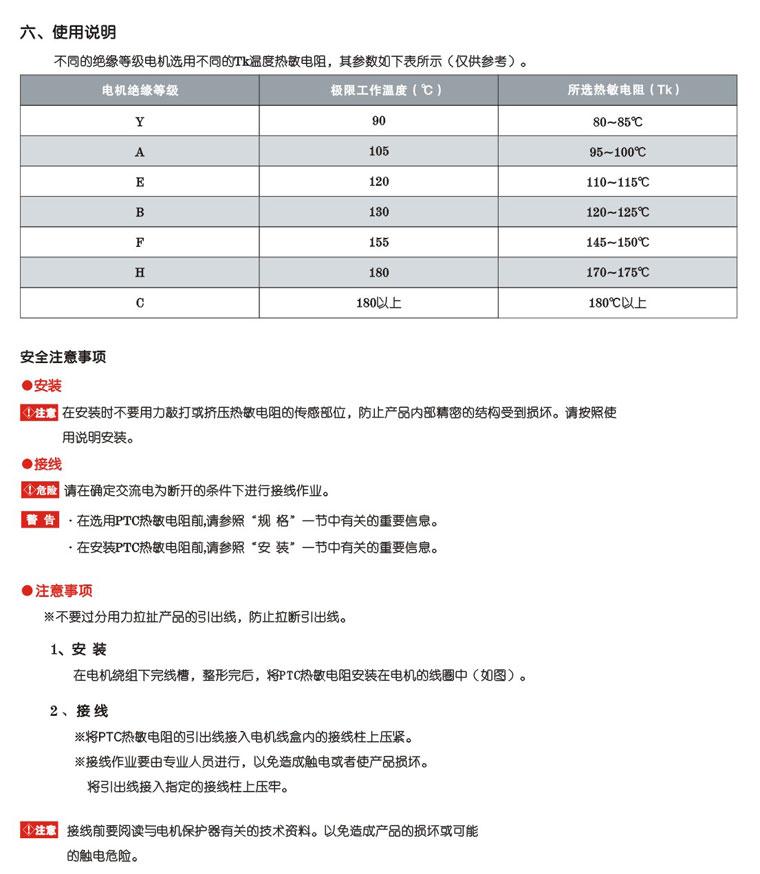

安装说明
  将传感器固定在需要检测温度的部位(通常安装在绕组中),在安装时不要用力敲打或挤压传感器的芯片,不要让引线承受拉力,引线接在电机接线盒内。必须与电机保护器配合使用,方可对电机超温实施控制。

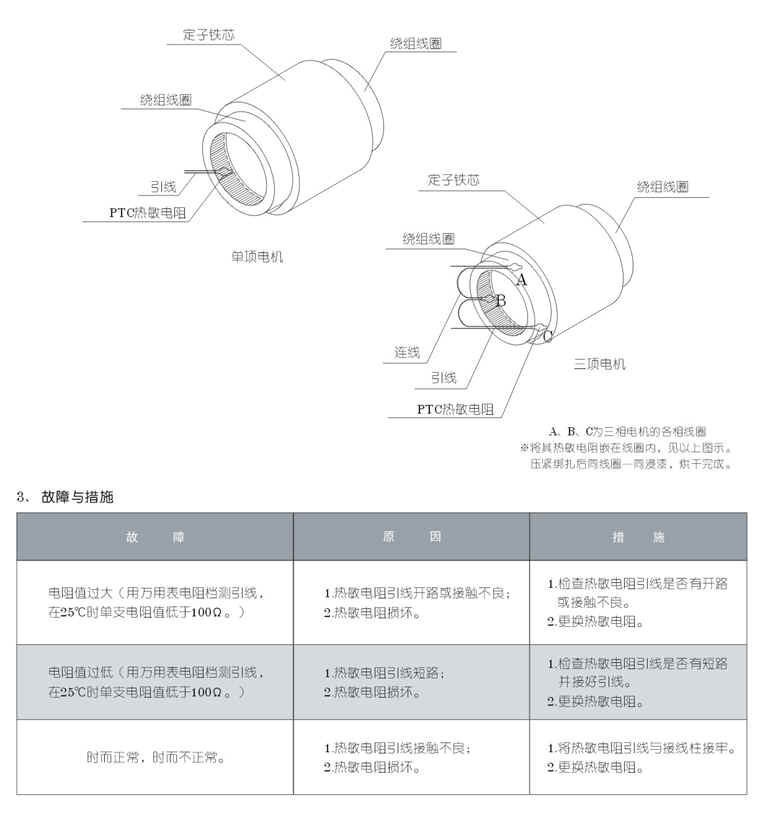

  三芯式传感器的每个芯片分别安装在三相绕组的适当位置,每相绕组安装一芯。



  Copyright ◎ 2000 南京华巨电子有限公司 All Right Reserved ICP经营许可证号: 苏ICP备06030855
地址:南京市江宁区双龙路170号  电话:025-52153215 52153380  传真:025-52157065
邮箱 :
网址:www.sinochip.net 技术支持:华巨电子
