过流保护型陶瓷贴片PTC热敏电阻 过流保护型陶瓷贴片PTC热敏电阻

选型指南      返回上一页面

   华巨电子是专业的热敏电阻生产商,公司主要于热敏电阻,压敏电阻,自恢复保险丝的研发和生产。公司依托强大的研发能力最新推出小电流,超稳定的陶瓷贴片自恢复保险丝,为公司又一主打产品。
    华巨电子研发的SMD小型过流保护型PTC热敏电阻主要用于短路测试对策措施、限流电阻等的过流过热保护,直接串联在负载电路中,在线路出现异常状况时,能够自动限制过电流或阻断电流,当故障排除后又恢复原态,俗称“万次保险丝”。
应用原理:
    将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。
■特点
1. 在过载电流状态,如短路等异常情况下,可快速工作,以保护电路。通过消除过载电流状态,该产品将自动恢复到初始状态,并可重复使用。

2. 适合用作安全标准中短路测试的对策措施。

3. 陶瓷PTC,工作后电阻稳定。

4. 电源容量较大,故可实现小尺寸 (0603尺寸)。

5. 可将这些产品用作限流电阻,其过载电流保护功能。

6. SMD类型尺寸小,重量轻,有助于实现电路的微型化。

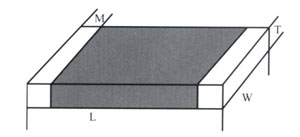

3.型号命名外型结构和尺寸:

SMD陶瓷贴片自恢复保险丝规格尺寸:

产品规格尺寸
封装类型
L(长)
W(宽)
T(厚)
M(端头宽)
0603(1608) 0.063±0.006(1.6±0.15) 0.031±0.006(0.8±0.15) 0.037max(0.95max) 0.004min(0.10min)
0805(2012) 0.08±0.008(2.0±0.20) 0.05±0.008(1.25±0.2) 0.05max(1.25max) 0.006min(0.15min)

3225 (1210)

0.120±0.010(3.2±0.25)

0.100±0.010(2.5±0.25)

0.075max(1.80max)

0.018min(0.5min)

主要技术参数:



型号 最大电压 不动作电流 动作电流 最大电流 额定电阻值
(V) Ih(mA) It(mA) mA R25(Ω)
@60℃ @25℃ @25℃ @-10℃ ±20%
SMD0402-471RM007-30 30 7 10 21 25 60 470 ±20%
SMD0402-221RM010-30 30 10 14 29 35 130 220 ±20%
SMD0402-221RM010-30 30 10 14 29 35 130 220 ±20%
SMD0402-101RM015-30 30 15 21 45 55 300 100 ±20%
SMD0402-80RM015-30 30 17 26 55 61 400 80 ±20%
SMD0402-47RM020-30 30 20 29 61 75 630 47 ±20%
SMD0402-33RM025-30 30 25 38 73 92 1200 33 ±20%
SMD0402-22RM028-16 16 28 43 90 113 1000 22 ±20%
SMD0402-18RM031-16 16 31 47 98 125 1200 18 ±20%
SMD0402-4R7M060-9 9 60 91 172 216 2500 4.7 ±20%
SMD0402-3R3M071-9 9 71 110 205 260 3500 3.3 ±20%
SMD0402-2R2M088-6 12 88 134 252 318 3500 2.2 ±20%
SMD0603-471RM007-24 24 7 10 21 25 60 470 ±20%
SMD0603-471RH015-80 80 / 15 33 / 150 470 ±25%
SMD0603-221RM010-24 24 10 14 29 35 130 220 ±20%
SMD0603-221RH022-60 60 / 22 47 / 220 220 ±25%
SMD0603-101RM015-24 24 15 21 45 55 300 100 ±20%
SMD0603-80RM015-24 24 17 26 55 61 400 80 ±20%
SMD0603-47RM020-24 24 20 29 61 75 630 47 ±20%
SMD0603-33RM025-24 24 25 36 71 85 900 33 ±20%
SMD0603-6R8M080-20 20 80 120 260 320 3500 6.8 ±20%
SMD0603-4R7M100-20 20 100 155 330 400 5000 4.7 ±20%
SMD0603-3R3M120-16 16 120 180 400 480 4500 3.3 ±20%
SMD0603-2R2M150-12 12 150 220 500 600 5000 2.2 ±20%
SMD0603-1R0M220-6 6 220 330 740 850 7500 1.0 ±20%
SMD0805-221RM010-24 24 10 14 29 35 130 220 ±20%
SMD0805-22RM030-20 20 30 44 91 110 1100 22 ±20%
SMD0805-15RM040-20 20 40 59 116 140 1600 15 ±20%
SMD0805-6R8M080-24 24 80 120 260 320 3500 6.8 ±20%
SMD0805-4R7M100-24 24 100 155 330 400 5000 4.7 ±20%
SMD0805-3R3M120-20 20 120 180 400 480 6000 3.3 ±20%
SMD0805-2R2M150-16 16 150 220 500 600 6500 2.2 ±20%
SMD0805-1R0M220-12 12 220 330 740 850 10000 1.0 ±20%
SMD0805-0R6M285-6 6 285 420 920 1100 10000 0.6 ±20%
SMD0805-0R2M500-6 6 500 750 1620 2000 10000 0.2 ±20%

汽车用SMD陶瓷自恢复保险丝主要技术参数:

主要技术参数:

型号 最大电压 不动作电流 动作电流 最大电流 额定电阻值
(V) Ih(mA) It(mA) mA R25(Ω)
@85℃ @25℃ @25℃ @-40℃ ±25%
SMD1210-152RH012-400 400 4 12 22 32 150 1500±25%
SMD1210-401RH015-265 265 6 15 40 59 200 400±25%
SMD1210-121RH023-80 80 23 40 90 132 300 120±25%
SMD1210-55RH060-30 30 34 60 130 190 400 55±25%
SMD1210-27RH090-30 30 40 90 180 263 500 27±25%



型号 最大电压 不动作电流 动作电流 最大电流 额定电阻值
(V) Ih(mA) It(mA) mA R25(Ω)
@105℃ @85℃ @25℃ @25℃ @-40℃ ±20%
SMD0805-22RM045-16-A 16 25 45 75 195 250 900 22±20%
SMD0603-42RM025-20-A 20 15 25 54 102 130 590 42±20%

华巨电子过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表

华巨型号 村田型号
SMD0805-22RM045-16-A PRG21AR220MS1RK
SMD0603-42RM025-20-A PRG21AR420MS1RA


华巨电子过流保护型PTC热敏电阻与村田,TDK(EPCOS)过流保护型PTC热敏互换对照表

华巨型号 村田型号 TDK(EPCOS)
SMD0402-33RM025-30 PRG15BC330MM1RC /
SMD0402-22RM028-16 PRG15BC220MM1RC /
SMD0402-18RM031-16 PRG15BC180MM1RC /
SMD0402-4R7M060-9 PRG15BC4R7MM1RC /
SMD0402-3R3M071-9 PRG15BC3R3MM1RC /
SMD0402-2R2M088-6 PRG15BC2R2MM1RC /
SMD0603-471RM007-24 PRG18BB471MB1RB /
SMD0603-471RH015-80 / B59623A0090A062
SMD0603-221RM010-24 PRG18BB221MB1RB /
SMD0603-221RH022-60 / B59622A0090A062
SMD0603-101RM015-24 PRG18BB101MB1RB /
SMD0603-80RM017-24 / /
SMD0603-47RM020-24 PRG18BB470MB1RB /
SMD0603-33RM025-24 PRG18BB330MB1RB /
SMD0603-6R8M080-20 PRG18BC6R8MM1RB /
SMD0603-4R7M100-20 PRG18BC4R7MM1RB /
SMD0603-3R3M120-16 PRG18BC3R3MM1RB /
SMD0603-2R2M150-12 PRG18BC2R2MM1RB /
SMD0603-1R0M220-6 PRG18BC1R0MM1RB /
SMD0805-221RM010-24 / /
SMD0805-22RM030-20 PRG21BB220MB1RK /
SMD0805-15RM040-20 PRG21BB150MB1RK /
SMD0805-6R8M080-24 PRG21BC6R8MM1RA /
SMD0805-4R7M100-24 PRG21BC4R7MM1RA /
SMD0805-3R3M120-20 PRG21BC3R3MM1RA /
SMD0805-2R2M150-16 PRG21BC2R2MM1RA /
SMD0805-1R0M220-12 PRG21BC1R0MM1RA /
SMD0805-0R6M285-6 PRG21BC0R6MM1RA /
SMD0805-0R2M500-6 PRG21BC0R2MM1RA /
SMD1210-152RH012-400 / B59907A0120A062
SMD1210-401RH015-265 / B59807A0090A062
SMD1210-121RH023-80 / B59707A0120A062
SMD1210-55RH060-30 / B59607A0120A062
SMD1210-27RH090-30 / B59606A0110A062
