贴片线性PTC热敏电阻 贴片线性PTC热敏电阻

选型指南      返回上一页面

   华巨电子是专业的热敏电阻生产商,公司主要于热敏电阻,压敏电阻,自恢复保险丝的研发和生产。公司依托强大的研发能力最新推出PTC线性热敏电阻
特点

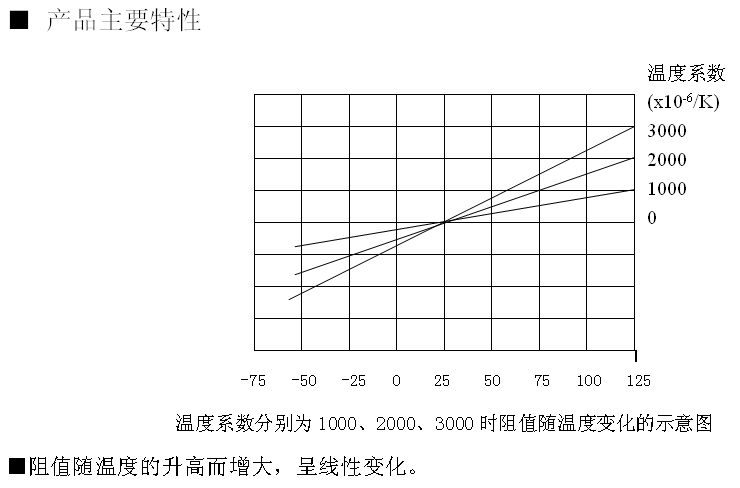

:LPTC线性热敏电阻的阻值随温度升高而增大,呈直线变化,线性好,与PTC高分子陶瓷合成的热敏电阻相比,线性好,无需采取线性补偿措施使电路设计简化。、什么叫温度系数
:温度系数是指线性热敏电阻随温度的升,降相应的阻值高,低变化率。例:常温(25度)1K  300OPPM的热敏电阻,每温度变化1度,阻值变化0.3%,当温度由25度升至105度时,阻值由lK变为lK X(l+0.3%X(l05-25))=1.240K。温度系数越大,阻值变化率也大。阻值变化率除了由厂家生产时由温度系数决定,用户在电路设计时也可以增大集成放大器的增益,增大变化率(PPM);用普通电阻与热敏电阻串、并联,可降底变化率 (PPM)。
、什么叫正温度线性热敏电阻?
答:普遍热敏电阻部存在阻、温的非线性变化,需要设计线性补偿电路。本产品能在-40度-250度区域内保持阻、温的线性变化,从而简化电路。目前,普遍的PTC正温度热敏电阻的阻温特性是突变性的,线性区域很窄,通常用于电路的过流保护,不用于温度检测,温度补偿电路。本产品正好补充了这万面的应用领域。
③、设计、试用该产品时还有什么万便之处?
答:同一档温度系数的热敏电阻可以串、并使用,其阻温特性不变,例:lK 2OOOPPM,可串联成2K 2O0OPPM或并联成500Ω 20OOPPM,给电路实验提供万便,可以获得最佳数据,便于订单,批量生产。

应用范围1. 汽车工业温度检测及控制
2. 家用电器的温度检测及控制
3. 精密电路和晶振器温度补偿
4. 微马达调速控制
5. 医疗器械温度检测及控制制

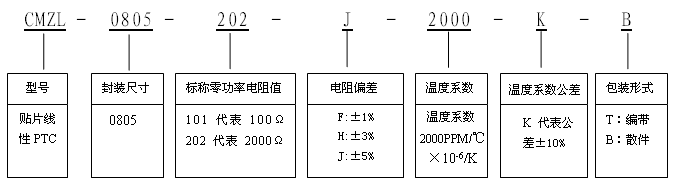

3.型号命名外型结构和尺寸:

产品特点

CMZL贴片线性PTC热敏电阻产品采用PTC材料,物理工艺制成,具有优越的稳定性、复线性,重复百万次,特性曲线不变。阻值随温度升高而增大,呈直线变化,线性好,与PTC高分子陶瓷合成的热敏电阻相比,线性好,无需采取线性补偿措施使电路设计简化。并且阻值一致性好,互换性强,外形、规格保准化。温度感应速度快,空气介质中为1-2秒,灵敏度高。体积小、结构坚固、外形标准化,适宜印刷线路板的自动化安装。

应用范围

CMZL贴片线性PTC热敏电阻广泛用于通讯、汽车、仪表、计算机、家电等行业的温度控制、温度测量,温度补偿。普遍的PTC正温度热敏电阻的阻温特性是突变性的,线性区域很窄,通常用于电路的过流保护,不用于温度检测,温度补偿电路。本产品正好补充了这方面的应用领域。

贴片线性PTC产品结构及外形尺寸

封装类型
L(长)
W(宽)
T(厚)
M(端头宽)
0402(1005) 0.04±.006(1.0±0.15) 0.02±.004(0.5±0.10) 0.024max(0.60max) 0.004min(0.10min)

0603(1608)

0.063±.006(1.6±0.15) 0.031±.006(0.8±0.15) 0.037max(0.95max) 0.004min(0.10min)

0805(2012)

0.08±.008(2.0±0.20) 0.05±.008(1.25±0.2) 0.05max(1.25max) 0.006min(0.15min)

1206(3216)

0.126±.008(3.2±0.20)

0.063±.008(1.6±0.20)

0.063max(1.60max)

0.008min(0.20min)


规格型号

阻值范围

阻值精度

温度系数

温度系数公差

额定功耗

(Ω)at25℃

PPM/

(W)

CMZL0402-101-2000 100 常规精度±5%
可以提供±1%精度
2000 ±10% 0402(1005):1/25
0603(1608):1/16
0805(2012):1/10
1206 (3216):1/8
CMZL0402-101-2500 100 2500
CMZL0402-102-1500 1000 1500
CMZL0402-102-2000 1000 2000
CMZL0603-101-3000 100 3000
CMZL0603-101-3500 100 3500
CMZL0603-221-3500 220 3500
CMZL0603-331-3500 330 3500
CMZL0603-471-3500 470 3500
CMZL0603-561-2500 560 2500
CMZL0603-561-3000 560 3000
CMZL0603-681-2500 680 2500
CMZL0603-681-3000 680 3000
CMZL0603-102-1500 1000 1500
CMZL0603-102-2000 1000 2000
CMZL0603-152-2500 1500 2500
CMZL0603-152-3000 1500 3000
CMZL0603-202-1500 2000 1500
CMZL0603-202-2000 2000 2000
CMZL0603-302-1500 3000 1500
CMZL0805-101-2500 100 2500
CMZL0805-101-3000 100 3000
CMZL0805-561-2500 560 2500
CMZL0805-561-3000 560 3000
CMZL0805-681-2500 680 2500
CMZL0805-681-3000 680 3000
CMZL0805-102-2500 1000 2500
CMZL0805-102-3000 1000 3000
CMZL0805-152-2500 1500 2500
CMZL0805-152-3000 1500 3000
CMZL0805-202-2000 2000 2000
CMZL0805-202-2500 2000 2500
CMZL0805-302-1500 3000 1500
CMZL0805-302-2000 3000 2000
CMZL0805-472-1500 4700 1500
CMZL0805-472-2000 4700 2000
CMZL0805-502-2500 5000 2500
CMZL0805-502-3000 5000 3000
CMZL1206-682-3000 6800 3000
CMZL0805-103-2200 10000 2200
CMZL1206-101-3000 100 3000
CMZL1206-101-3500 100 3500
CMZL1206-391-3000 390 3000
CMZL1206-391-3500 390 3500
CMZL1206-471-3000 470 3000
CMZL1206-471-3500 470 3500
CMZL1206-102-2500 1000 2500
CMZL1206-102-3000 1000 3000
CMZL1206-152-2000 1500 2000
CMZL1206-152-3000 1500 3000
CMZL1206-202-2500 2000 2500
CMZL1206-202-3000 2000 3000
CMZL1206-302-2500 3000 2500
CMZL1206-302-3000 3000 3000
CMZL1206-472-2000 4700 2000
CMZL1206-472-2500 4700 2500
CMZL1206-502-2500 5000 2500
CMZL1206-502-3000 5000 3000
CMZL1206-562-2000 5600 2000
CMZL1206-562-2500 5600 2500
CMZL1206-682-3000 6800 3000
CMZL1206-103-1500 10000 1500
CMZL1206-103-2200 10000 2200
可以根据客户需求开发不同阻值,不同温度系数的产品,新品开发费用5000~8000元

贴片铂电阻PT100,PT1000,PT10000

规格型号

阻值范围

阻值精度

温度系数

测温工作电流

测温范围

(Ω)at0℃

PPM/

(mA)

PTSMD0603-1000

1000 B,2B 3850 0.1~0.3 -50~150

PTSMD0805-100

100 B,2B 3850 0.3~1.0 -50~130

PTSMD0805-1000

1000 B,2B 3850 0.1~0.3 -50~130

PTSMD0805-10000

10000 2B 3850 0.1~0.25 -50~130

PTSMD1206-100

100 B,2B 3850 0.3~1.0 -50~130

PTSMD1206-1000

1000 B,2B 3850 0.1~0.3 -50~130

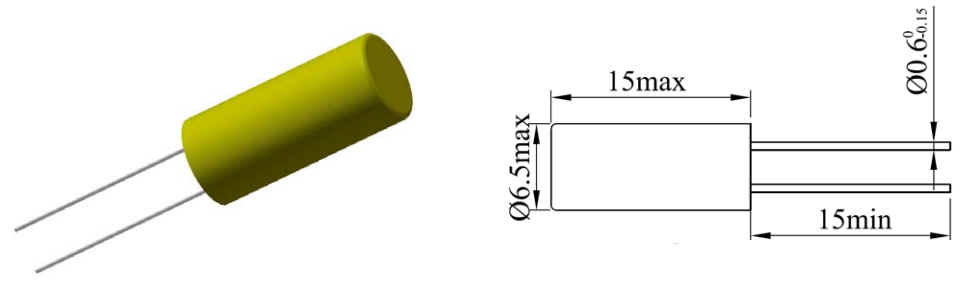

LNTC-5013G

外形尺寸:单位(mm)

技术参数:

(1)阻温特性

温度系数:10000PPM

温度(℃) -30 -20 -10 0 10 20 25 30 40 50
阻值(Ω) 7598 7128 6658 6188 5718 5248 5013 4778 4308 3838

(2)阻温特性允许偏差: 在-30~+50℃内,各温度点允许阻值偏差 ≤±2%。

(3)线性灵敏度: 在-30~+50℃范围内, 线性灵敏度为-47Ω/℃。

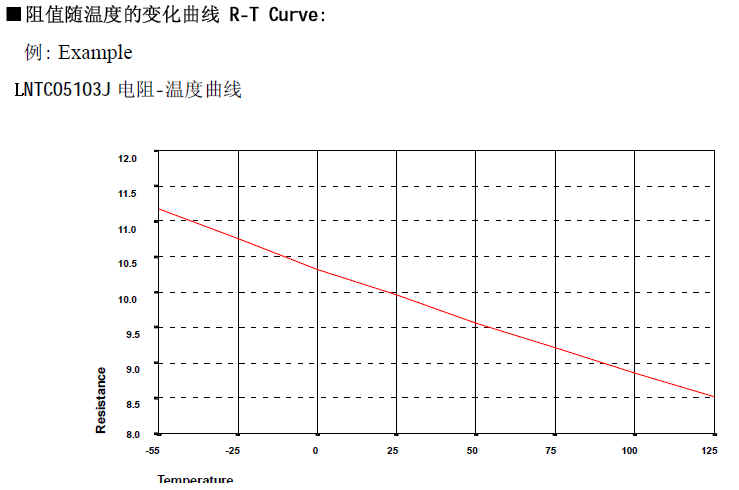

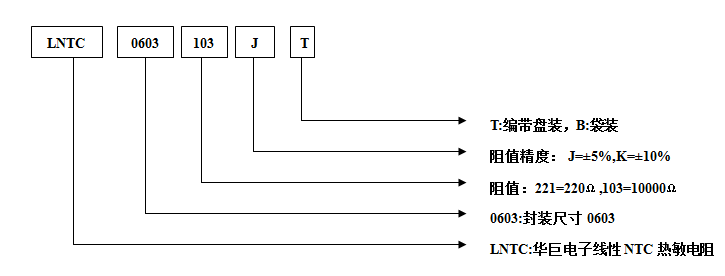

贴片线性NTC热敏电阻

贴片线性NTC产品结构及外形尺寸

封装类型
L(长)
W(宽)
T(厚)
M(端头宽)

0603(1608)

0.063±.006(1.6±0.15) 0.031±.006(0.8±0.15) 0.037max(0.95max) 0.004min(0.10min)

0805(2012)

0.08±.008(2.0±0.20) 0.05±.008(1.25±0.2) 0.05max(1.25max) 0.006min(0.15min)

1206(3216)

0.126±.008(3.2±0.20)

0.063±.008(1.6±0.20)

0.063max(1.60max)

0.008min(0.20min)


项目 额定值
阻值范围 220欧~100K欧
阻值误差 J:±5%  K:±10%
额定功率(70℃) 5mW
使用温度范围 -55℃~125℃
温度系数范围 -1000PPM~2800PPM

规格型号

阻值范围

阻值精度

温度系数

温度系数公差

额定功耗

(Ω)at25℃

PPM/

PPM/

(mW)

LNTC□□□□221□T 220 ±1%,±5% -1000 ±150 5
LNTC□□□□331□T 330 -1000 ±150
LNTC□□□□471□T 470 -1000 ±150
LNTC□□□□501□T 500 -1000 ±150
LNTC□□□□681□T 680 -1000 ±150
LNTC□□□□102□T 1000 -1000 ±150
LNTC□□□□222□T 2200 -1000 ±150
LNTC□□□□332□T 3300 -1000 ±150
LNTC□□□□472□T 4700 -1100 ±150
LNTC□□□□502□T 5000 -1200 ±150
LNTC□□□□682□T 6800 -1200 ±150
LNTC□□□□103□T 10000 -1500 ±200
LNTC□□□□223□T 22000 -1550 ±200
LNTC□□□□333□T 33000 -1650 ±200
LNTC□□□□473□T 47000 -2200 ±200
LNTC□□□□503□T 50000 -2750 ±200
LNTC□□□□683□T 68000 -2800 ±200
LNTC□□□□104□T 100000 -2800 ±200
