概述
  电机由于潮湿、结露、结霜等原因,容易造成电气设备绝缘性能下降,引发电气故障。SCFC系列防潮加热带是专门针对以上情况设计研制及生产的产品,在电机不工作时防潮加热带工作,使电机绕组温度始终高于环境温度。从而避免线圈绕组结露;保证电机在潮湿环境里正常运行。

特点
  SCFC系列防潮加热带,结构简单,性能稳定可靠,安装方便,是电机防潮不可缺少的配套产品,可以替代国外进口产品。

技术数据

工作原理
  加热带安装在电机定子绕组上,通电加热后,将热量传递给定子绕组,防止潮湿,避免了绝缘下降所造成的电机损坏。
型号示例

订货
  订货时,请详细说明产品型号。特殊规格供需双方商定。

外型尺寸示例

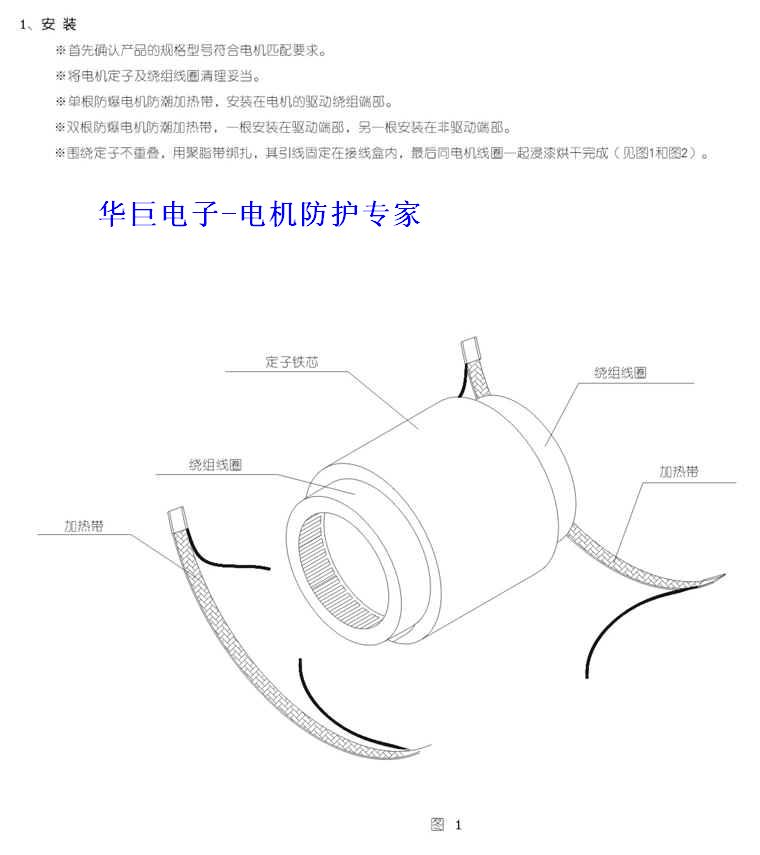

安装说明
  1、确认加热带额定工作电压与所用电源电压相符。
  2、单条防潮加热带,安装在定子绕组的轴伸端部。双条防潮加热带,一条安装在轴伸端,一条安装在非轴伸端。
  3、将加热带置于定子绕组端部适当的位置, 使加热带与绕组接触良好,电源线接在接线盒内。
  4、安装时,加热带不可重叠。

注意事项

1、加热带避免折叠或被锐器划伤。
  2、电机绕组整形后,再安装加热带。
  3、加热带必须紧贴绕组表面以利加热去潮。
  4、不要使加热带承受拉力。
  5、严禁锤击加热带。

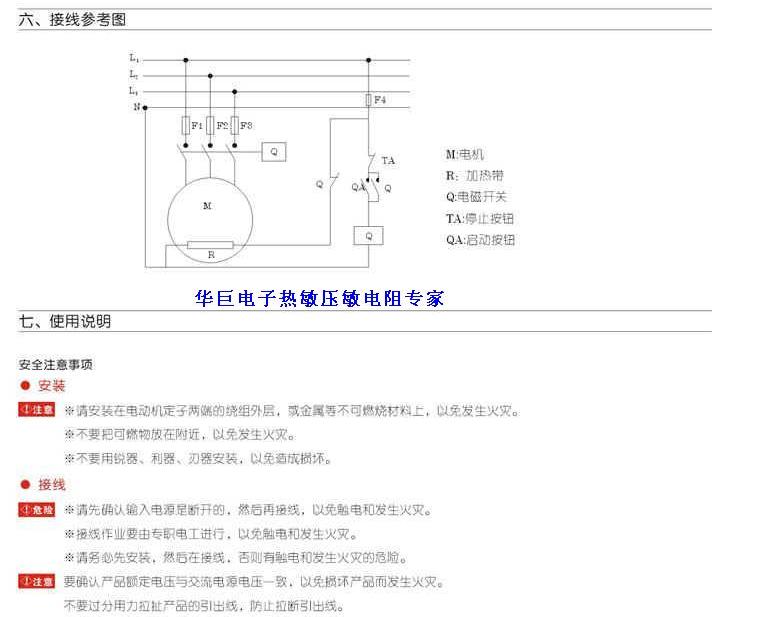

  6、加热带与电机不可同时工作。

加热带基本型号及参数

KSCFC型电机防潮加热带(国内电机厂使用)规格标准如下表所示

型号 长a×宽b×厚c×前段后d(mm) 引出线长度(mm) 功率(W) 额定电压(V)AC 电机规格
A B
KSCFC301A/B 220×14×2.5×4.5 160 10 220 110 H71
KSCFC302A/B 260×14×2.5×4.5 340 20 220 110 H80-H90
KSCFC303A/B 350×14×2.5×4.5 440 30 220 110 H100-H112
KSCFC304A/B 460×14×2.5×4.5 740 40 220 110 H132-H160
KSCFC305A/B 630×14×2.5×4.5 850 50 220 110 H180-H200
KSCFC306A/B 800×14×2.5×4.5 900 60 220 110 H225-H280
KSCFC308A/B 950×15×2.5×4.5 1000 80 220 110 H315
KSCFC311A/B 2000×15×2.5×4.5 1500 110 220 110 H355

注:电机规格为H400的用两根型号为KSCFC311A/B的电机防潮加热带。

SCFC型电机防潮加热带(出口电机使用)规格标准如下表所示

型号 长a×宽b×厚c×前段后d(mm) 引出线长度(mm) 功率(W) 额定电压(V)AC 电机规格
A B
SCFC301A/B 240×13×2.5×4.5 200 10 230 115 H71
SCFC302A/B 300×14×2.5×4.5 380 20 230 115 H80-H90
SCFC303A/B 400×14×2.5×4.5 480 30 230 115 H100-H112
SCFC304A/B 550×14×2.5×4.5 780 40 230 115 H132-H160
SCFC305A/B 680×14×2.5×4.5 900 50 230 115 H180-H200
SCFC306A/B 900×14×2.5×4.5 950 60 230 115 H225-H280
SCFC308A/B 1050×14×2.5×4.5 1050 80 230 115 H315
SCFC311A/B 1350×14×2.5×4.5 1150 110 230 115 H355

国外电机防潮加热带规格标准如下表所示

型号 长a×宽b×厚c×前段后d(mm) 引出线长度(mm) 功率(W) 额定电压(V)AC 电机规格
A B
KSCFC3026A/B 432×14×2.5×4.5 340 26 230 115 H80-H132
KSCFC3065A/B 1473×14×2.5×4.5 850 65 230 115 H160-H200
KSCFC3099A/B 1072×14×2.5×4.5 900 99 230 115 H225-H280
KSCFC3099A/B 1072×14×2.5×4.5 900 99 230 115 H315-H355

华巨电子推荐防潮加热带

型号

加热带额定功率(W) 加热带长度(mm) 引线长度(mm) 额定工作电压(V) 电极规格
2极 4极 6极 8极 A B

DSCFC02A/B

20 290 310 343 343 380 220 110 H80
310 310 350 371 H90
DSCFC03A/B 30 350 420 420 420 480 H100
420 450 450 450 H112
DSCFC04A/B 40 500 500 560 560 780 H132
600 600 700 700 H160
DSCFC05A/B 50 785 817 848 848 900 H180
942 942 974 974 H200
DSCFC06A/B 60 1068 1068 1131 1131 950 H225
1146 1146 1146 1146 H250
1256 1288 1320 1320 H280
DSCFC08A/B 80 1508 1508 1540 1540 1050 H315
DSCFC11A/B 110 1696 1727 1727 1727 1150 H355

*以上数据仅供参考,可以根据客户需求定做各种加热带

*规格为H315的电机使用2根电机防潮加热带

规格型号:                    订货示例:

高压电机加热带

型号 加热带额定功率(W) 电机所用加热带数量 加热带长度(m) 引线长度(m) 加热带宽度及厚度(mm) 额定工作电压 电机规格 备注
4~6极 8~12极 A B E 电机两端盖内长度 电机端盖直径
HSCFC08A/B/E 80 1 1.62~1.67 1.64~1.69 1.5~3.0 (26±2)X(7±1) 110 220 380 H355 0.98 0.95
HSCFC10A/B/E 100 2 1.93~1.98 2.09~2.14 H400 1.44 0.97
HSCFC13A/B/E 130 2 2.04~2.14 2.26~2.31 H450 1.59 1.08
HSCFC16A/B/E 160 2 2.27~2.37 2.48~2.58 H500 1.74 1.20
HSCFC19A/B/E 190 2 2.52~2.67 2.71~2.86 H560 1.87 1.35
HSCFC22A/B/E 220 2 2.70~2.85 2.87~3.02 H630 1.97 1.48
HSCFC25A/B/E 250 2 3.12~3.27 3.22~3.27 H710 2.24 1.48
HSCFC38A/B/E 380 2 3.43~3.58 3.43~3.58 H800 2.44 2.05
HSCFC25A/B/E 250 4 3.36~3.51 3.36~3.51 H900 2.88 2.22
HSCFC30A/B/E 380 4 4.40~4.55 4.40~4.55 H1000 3.26 2.46

使用说明:
单根电机防潮加热带。安装在电机的驱动绕组端部;双根电机防潮加热带,一根安装在驱动端部,另一根安装在非驱动端部。围绕定子不要重叠,用聚脂带绑扎,其引线固定在接线盒内,最后浸漆烘干完成。
