SCCG测温型NTC热敏电阻芯片

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

  华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,公司生产NTC热敏电阻具有价格低廉,品质优良,完全可以替代如村田、TDK、EPCOS登国外品牌。
    SCCG玻封芯片主要用于制作玻封(轴向引线、单端引线)热敏电阻的芯片,也常用于制作温度体温计专用热敏电阻。芯片是热敏电阻(热敏元件)的核心部件,热敏电阻的精度、可靠性、一致性、长期稳定性等均主要取决于芯片的品质与性能。


1.产品简介:

SCCG系列玻封芯片的厚度在0.18毫米至0.25毫米之间、尺寸在0.45毫米至0.55毫米之间,主要用于制作玻璃封装的热敏电阻(热敏元件)和其他一些需要快响应的热敏地电阻。SCCG系列玻封型热敏电阻芯片采用最为成熟的化学共沉淀工艺制作,粉体制备、高温烧结、切片划片、电极制备、分析测试等均采用国内领先高性能装备和公司自制专用装备,生产过程可控、可追溯,所有原辅材料及电极银浆均采用高纯度环保材料,均采购自国内外的著名厂商,渠道稳定,质量可控。
3.型号命名外型结构和尺寸:
SCCG测温型NTC热敏电阻芯片

SCCG系列玻封芯片基本资料

 产品名称

  SCCG系列玻封热敏电阻芯片

系列代码

  SCCG

型号规则

  SCCG  - 阻值- B值 - 阻值精度

型号范例

  SCCG - 50K - 3950 - 1%

范例解释

  SCCG系列玻封芯片,B值(25/50):3950,25℃时阻值:50K,阻值精度:±1%





芯片尺寸及主要性能



  芯片厚度(H):0.18毫米-0.25毫米之间。
  芯片边长(L1):0.45毫米至0.55毫米,一般L1=L2
  芯片边长(L2):0.45毫米至0.55毫米,一般L2=L1
  电极成分:无铅银浆,含银量不低于75%。
  使用温度范围:-60℃ 至 +200℃     时间常数:小于1秒
  B值范围:3000-4600    B值精度:小于± 1%   B(25/50)
  阻值范围:1K - 500K    阻值精度(25度):±1%  ,±2% ,±3%

 1%精度交付标准

  ±1%以内的大于60%,±2%以内大于80%

 2%精度交付标准

  ±2%以内的大于60%,±3%以内大于80%

3%精度交付标准

  ±3%以内的大于60%,±5%以内大于90%

 订购指南

  SCCG系列玻封芯片常用引线工艺:控制气氛中封装。,单端引线、轴向引线均可。
  用户选用的玻壳(玻璃釉)、引线应满足玻封工艺要求的膨胀系数)。
  用户订购时应指定芯片允许的尺寸范围 。
  用户如对芯片有特殊要求应予以说明

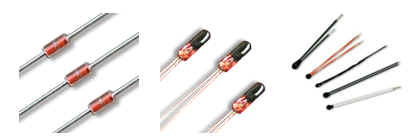

 SCCG芯片可制作元件的部分样式展示
