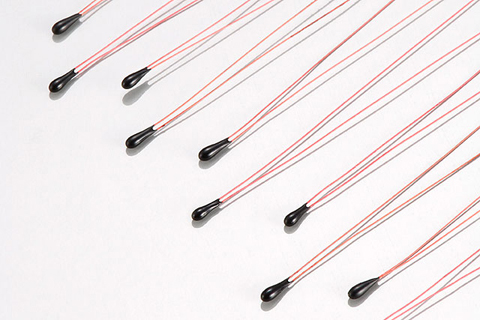

 小头径漆包线NTC热敏电阻

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,公司生产NTC热敏电阻具有价格低廉,品质优良,完全可以替代如村田、TDK、EPCOS登国外品牌。


1.产品简介:

本产品采用高精度NTC芯片与008 英寸 (0.2 毫米) 直径裸镀锡合金导线经激光焊接而成,具有较高的稳定性,热敏探头采用高密度防水高温环氧树脂封装而成,因为半导体的材料特性通过环境温度变化或内部自加热产生的电流流过会改变NTC热敏电阻的阻抗变化。在 0 ° C 至 70 ° C 温度范围内,温度控制的精确测量达 ± 0.1 ° C ,标准的欧姆值在 25 ° C 的范围从 2,252 到 100,000 欧姆。
2.应用范围:
●空调设备 ·暖气设备 ·电子体温计 ·液位传感 ·汽车电子 ·电子台历 ·手机电池
●热敏电阻适合温度测量、 控制及补偿
●医疗仪器应用的理想选择
●UPS电源、锂离子电池组
●USB暖手宝、眼睛按摩仪器
●智能电动工具控制板、锂电保护板
●消费类电子温度监控和控制
●电池表面贴装NTC

3.特点:
测试精度高 ·体积小、反应速度快 ·能长时间稳定工作 ·互换性、一致性好产品特点:
●采用环氧涂层工艺结构坚固、属精密温度传感器
●采用高精度NTC芯片制作,精度达到 ±0.18 ° F (± 0.1 ° C)
●适合使用在宽的温度范围-112 ° F 到 302 ° F (–80 ° C 至 150 ° C)
●灵敏度高,大于 –4%/°C 在 77 ° F (25 ° C)
●温度传感器适用于温度测量、 控制及补偿
●热敏电阻具有高可靠性和稳定性和可互换
●NTC电阻 (R) vs 温度 (T) 曲线是可提供
●良好的机械强度和耐溶剂性的树脂涂层
●采用012 英寸 (0.3 毫米) 直径裸镀锡铜导线
●镀锡合金绝缘导线受热面积小

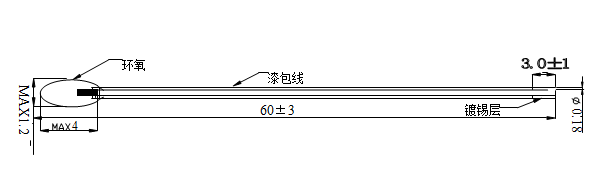

外形尺寸:



保温涂料线NTC热敏电阻器也称之为铜漆包线NTC热敏电阻,是一种小型、高精度的芯片和漆包铜导线的绝缘聚合物涂层,涂有环氧树脂, 带有裸镀锡漆包铜引线的NTC可互换热敏电阻片。目前现有常规线径有Ø0.18mm, Ø0.3mm和不同线径规格漆包线环氧封装,常规阻值50K 、10K.精度1% 2% 3%等  B值3950、3435、3380等, 头部直径0.6MM、0.8MM、1.1MM、1.2MM、1.3MM1.4MM、1.5MM、1.6MM、1.7MM、1.8MM、1.9MM、2.0MM、2.3MM、2.5MMm等,为满足不同需求可按照客户要求量身定做。

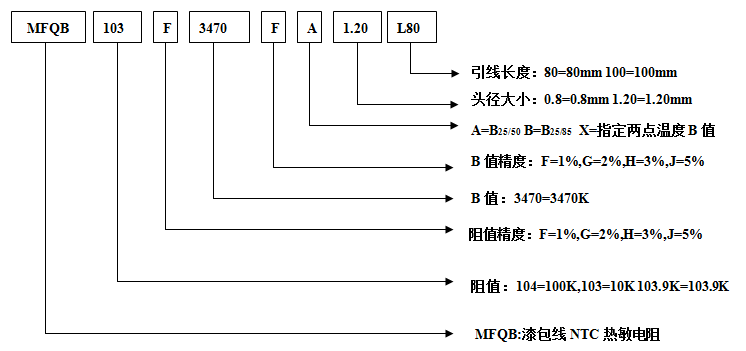

产品型号

标称电阻值

B值

额定功率

耗散系数

热时间常数

工作温度

R25(KΩ)

A(25/50℃)K

(mw) (mW/℃)

(S)

(℃)

B(25/85℃)K

MFQBX-102□3270A

1 3270A ≤50

≥2.0

静止空气中

≤15

静止空气中
-55~+125℃

MFQBX-102□3950A

1 3950A

MFQBX-202□3470A

2 3470A
MFQBX-202□4000A 2 4000A

MFQBX-202□3930A

2 3930A

MFQBX-202□3483A

2 3483A

MFQBX-2.252K□3935A

2.252 3935A

MFQBX-2.55K□3740A

2.55 3740A
MFQBX-302□3950A 3 3950A
MFQBX-332□3950A 3.3 3950A

MFQBX-472□3470A

4.7 3470A
MFQBX-472□3950A 4.7 3950A
MFQBX-502□3270A 5 3270A

MFQBX-502□3380A

5 3380A
MFQBX-502□3470A 5 3470A
MFQBX-502□3600A 5 3600A

MFQBX-502□3950A

5 3950A

MFQBX-682□3977A

6.8 3977A

MFQBX-682□4200A

6.8 4200A

MFQBX-802□3780A

8 3780A

MFQBX-103□3270A

10 3270A

MFQBX-103□3435B

10 3435B

MFQBX-103□3470A

10 3470A

MFQBX-103□3600A

10 3600A

MFQBX-103□3950A

10 3950A

MFQBX-103□3977B

10 3977B

MFQBX-103□4100A

10 4100A

MFQBX-153□3680A

15 3680A
MFQBX-153□3950A 15 3950A

MFQBX-153□4100A

15 4100A
MFQBX-153□4150A 15 4150A

MFQBX-203□3950A

20 3950A

MFQBX-203□4150B

20 4150B
MFQBX-203□4200A 20 4200A
MFQBX-233□3950A 23 3950A
MFQBX-233□4200A 23 4200A

MFQBX-303□3899A

30 3899A

MFQBX-303□3950A

30 3950A
MFQBX-303□4200A 30 4200A

MFQBX-40.27K□3900A

40.27 3900A

MFQBX-40.27K□3979B

40.27 3979B
MFQBX-403□3950A 40 3950A

MFQBX-473□3950A

47 3950A

MFQBX-473□3990A

47 3990A
MFQBX-473□4150A 47 4150A

MFQBX-49.12K□3979B

49.12 3979B

MFQBX-503□3950A

50 3950A

MFQBX-503□3990A

50 3990A

MFQBX-503□4050A

50 4050A
MFQBX-503□4150A 50 4150A

MFQBX-104□3950A

100 3950A

MFQBX-104□3990A

100 3990A

MFQBX-104□4000A

100 400A

MFQBX-104□4050A

100 4050A

MFQBX-104□4150A

100 4150A

MFQBX-104□4200A

100 4200A
MFQBX-104□4250A 100 4250A
MFQBX-104□4450A 100 4450A

MFQBX-154□4370B

150 4370B
MFQBX-154□4500A 150 4500A
MFQBX-204□4250A 200 4250A

MFQBX-474□4450A

470 4450A
MFQBX-105□4700A 1000 4700A
MFQBX-105□4730A 1000 4730A
