MFD玻封型热敏电阻  MFD环氧草帽头NTC热敏电阻

选型指南      返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,公司生产NTC热敏电阻具有价格低廉,品质优良,完全可以替代如村田、TDK、EPCOS登国外品牌。

1.产品简介:
   M
FD环氧草帽头NTC热敏电阻是采用新材料、新工艺生产的小体积的环氧草帽头NTC热敏电阻,具有高精度和快速反应等优点。
2.应用范围:
·空调设备 ·暖气设备 ·电子体温计 ·液位传感 ·汽车电子 ·电子台历 ·手机电池
3.特点:
·测试精度高 ·体积小、反应速度快 ·能长时间稳定工作 ·互换性、一致性好

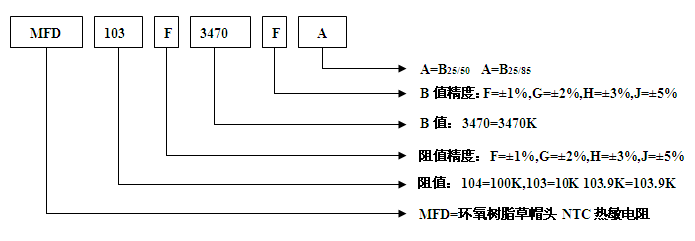

3.型号命名:

热敏电阻元件产品基本资料

产品名称

  环氧标准型热敏电阻

系列代码

  MFD

产品型号

  MFD  - 阻值 - 阻值精度- B值-B值精度-B值特性

型号范例

  MFD - 503F-3470FA

范例解释

  塑封标准热敏元件,B值(25/50)347025℃时阻值:5K,阻值精度:±2%

  头部材料:环氧树脂

  头部形状:顶部半球形圆柱状
  头部直径(D1):3毫米(不可指定)
  引线材质:镀银铁合金,
  引线直径(D2):0.5毫米(不可指定)
   引线长度度(H2):一般为20毫米
  引线间距(H3)2.54毫米(0.1英寸,不可指定)

温度特性

  使用温度范围:-30℃ 至 +150℃     时间常数:小于6秒(搅拌水中)

绝缘特性

  绝缘电阻:直流500伏时100兆欧          绝缘耐压:交流500伏1分钟

参数范围、供货周期

订购指南

B值范围:3000-4600    B值精度:小于± 1%   B(25/50)
阻值范围:1K-500K,阻值精度(25度)± 1%± 2%± 3%
用户如需指定在-30℃至+150℃之间某个特定温度下的阻值,在订购时应予以说明。
当用户订购的环氧元件参数、尺寸不在上述范围的,需提供进一步的详细说明。
当用户不能说明元件参数时,可提供当前其使用元件的样品或RT表
一定要弄清楚,客户对元件是否有特殊要求
供货周期:20天--30天

型号

标称电阻值

B值

工作温度

R25 (KΩ)

精度

(25/50℃)(K)

精度

(℃)

MFD-102□2700

1.00

±1%
±2%
±3%
±5%







2700 ±1%
±2%

-40~350

MFD-102□3270

1.00

3270

MFD-152□3920

1.50

3920

MFD-202□3470

2.00

3470

MFD-2.89□3470

2.89

3470

MFD-2.89□3520

2.89

3520

MFD-302□3520

3

3520

MFD-472□3230

4.7

3230

MFD-472□3510

4.7

3510

MFD-502□3240

5

3240

MFD-502□3270

5

3270

MFD-502□3380

5

3380

MFD-502□3470

5

3470

MFD-502□3500

5

3500

MFD-502□3900

5

3900

MFD-502□3950

5

3950

MFD-103□3360

10

3360

MFD-103□3380

10

3380

MFD-103□3435

10

3435

MFD-103□3470

10

3470

MFD-103□3600

10

3600

MFD-103□3700

10

3700

MFD-103□3900

10

3900

MFD-103□3950

10

3950

MFD-103□4100

10

4100

MFD-153□3950

15

3950

MFD-203□3950

20

3950

MFD-203□4200

20

4200

MFD-223□3950

22

3950

MFD-303□3950

30

3950

MFD-403□3950

40.27

3950

MFD-473□3950

47

3950

MFD-503□3900

50

3900

MFD-503□3950

50

3950

MFD-503□3990

50

3990

MFD-533□4050

53

4050

MFD-104□3420

100

3420

MFD-104□3900

100

3900

MFD-104□3925

100

3925

MFD-104□3950

100

3950

MFD-104□3975

100

3975

MFD-104□3990

100

3990

MFD-104□4100

100

4100

MFD-104□4200

100

4200

MFD-104□4360

100

4360

MFD-154□3950

150

3950

MFD-204□3500

200

3500

MFD-204□3899

200

3899

MFD-204□3950

200

3950

MFD-204□4200

200

4200

MFD-204□4260

200

4260

MFD-234□4160

230

4160

MFD-234□4260

230

4537(100/200℃)

MFD-254□3950

250

3950

MFD-504□4050

500

4050

MFD-504□4260

500

4260

MFD-504□4300

500

4300

MFD-105□4200

1000

4200

MFD-105□4400

1000

4400

MFD-135□4400

1300

4400

MFD-1.388M□4400

1388

4400

MFD-1.388M□4600

1388

4600
