 MF55薄膜NTC热敏电阻

选型指南        返回上一页面

     NTC(负温度系数)热敏电阻是一种热敏性半导体电阻器,其电阻值随着温度的升高而下降,电阻温度系数在-2%/k~-6%/k范围内,约为金属电阻温度系数的10倍。NTC热敏电阻器电阻值的变化可以由外部环境温度的变化引起,也可以因有电流流过,自身发热而造成。他的各种用途都是基于这种特性。NTC热敏电阻器由混合氧化物的多晶陶瓷构成。这种材料的导电机理是相当复杂的。

华巨电子是国内较早生产NTC热敏电阻的专业厂家,公司生产的NTC热敏电阻广泛应用于各种手持设备和小型化的电子设备,亦广泛应用于各种温度测量和温度补偿场合,公司生产NTC热敏电阻具有价格低廉,品质优良,完全可以替代如村田、TDK、EPCOS登国外品牌。

1.产品简介:

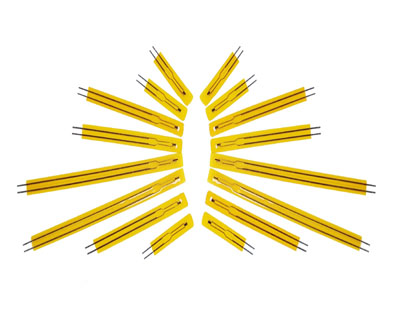

   MF55薄膜测温型NTC热敏电阻是采用新材料、新工艺生产的小体积的薄膜NTC热敏电阻,具有高精度和快速反应等优点。
2.应用范围:
·空调设备 ·暖气设备 ·电子体温计 ·液位传感 ·汽车电子 ·电子台历 ·手机电池
3.特点:
·测试精度高 ·体积小、反应速度快 ·能长时间稳定工作 ·互换性、一致性好

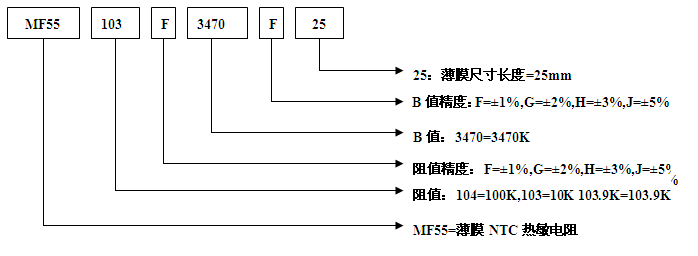

3.型号命名:

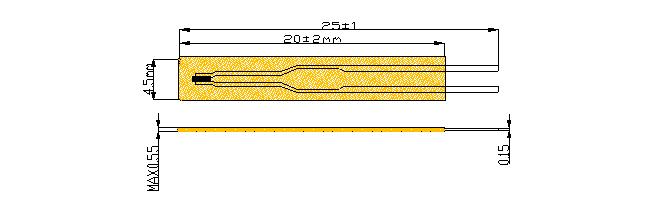

外形尺寸:
代码 规格和材料
① 聚酰亚铵膜
② 芯片
③ 磷铜架

6.外形尺寸图:


型号

标称电阻值

B值

工作温度

R25 (KΩ)

精度

(25/50℃)

(25/85℃)

精度

(℃)

(K)

MF55□502□3270A

5

±1%
±2%
±3%
±5%

3270



±1%
±2%

-50~260

MF55□502□3470A

5

3470


MF55□103□3380A

10

3380


MF55□103□3435B

10



3435
MF55□103□3470B

10



3470

MF55□103□3950A

10

3950


MF55□103□3975B

10

  3975
MF55□203□3950A

20

3950


MF55□303□3950A

30

3950


MF55□473□3950A

47

3950


MF55□503□3950A

50

3950


MF55□104□3950A

100

3950



7.注意事项 :
1). 勿随意弯折电阻线架以免造成芯片与线架脱落而引起阻值不良;
2). 焊接时温度勿超过300℃,焊接时间最好不要超过0.5秒;
3). 热缩套管时使用热风枪,风枪温度宜控制在120℃左右;
4). 焊接时使用恒温烙铁,烙铁头扁平,一手拿电阻,一手拿电线进行碰焊,能提高生产效率及缩短焊接时间;
5). 特别提示:请勿将手触及芯片(即电阻顶端)!
